New Holland L213 L220 L216 L221 L218 L228 & C227 C232 C237 Tier 4B (final) and Stage IV Compacte rupslader, serie 200 GEBRUIKERSHANDLEIDING 48068246 – PDF

Description

New Holland L213 L220 L216 L221 L218 L228 Tier 4B (final) and Stage IV Schranklader, serie 200 C227 C232 C237 Tier 4B (final) and Stage IV Compacte rupslader, serie 200 GEBRUIKERSHANDLEIDING 48068246 – PDF DOWNLOAD

BESTANDDETAILS:

New Holland L213 L220 L216 L221 L218 L228 Tier 4B (final) and Stage IV Schranklader, serie 200 C227 C232 C237 Tier 4B (final) and Stage IV Compacte rupslader, serie 200 GEBRUIKERSHANDLEIDING 48068246 – PDF DOWNLOAD

Language : Dutch
Pages : 344
Downloadable : Yes
File Type : PDF
Size: 36.5 MB

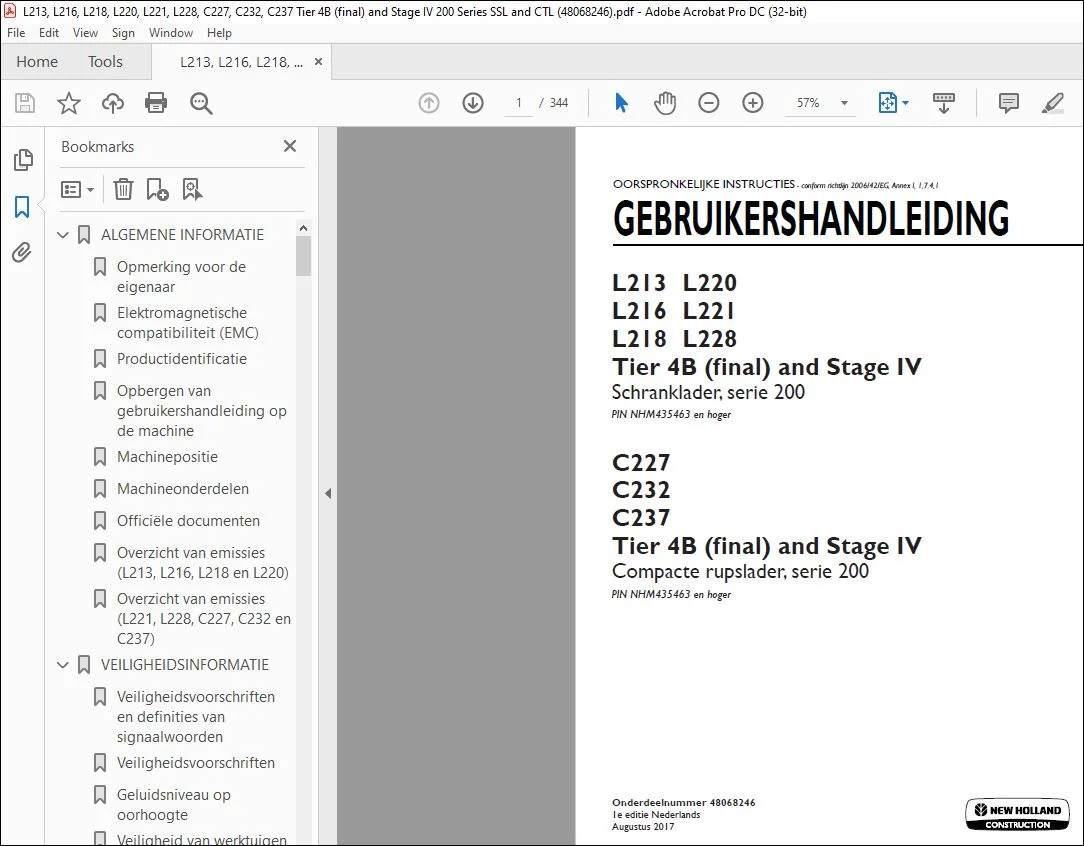

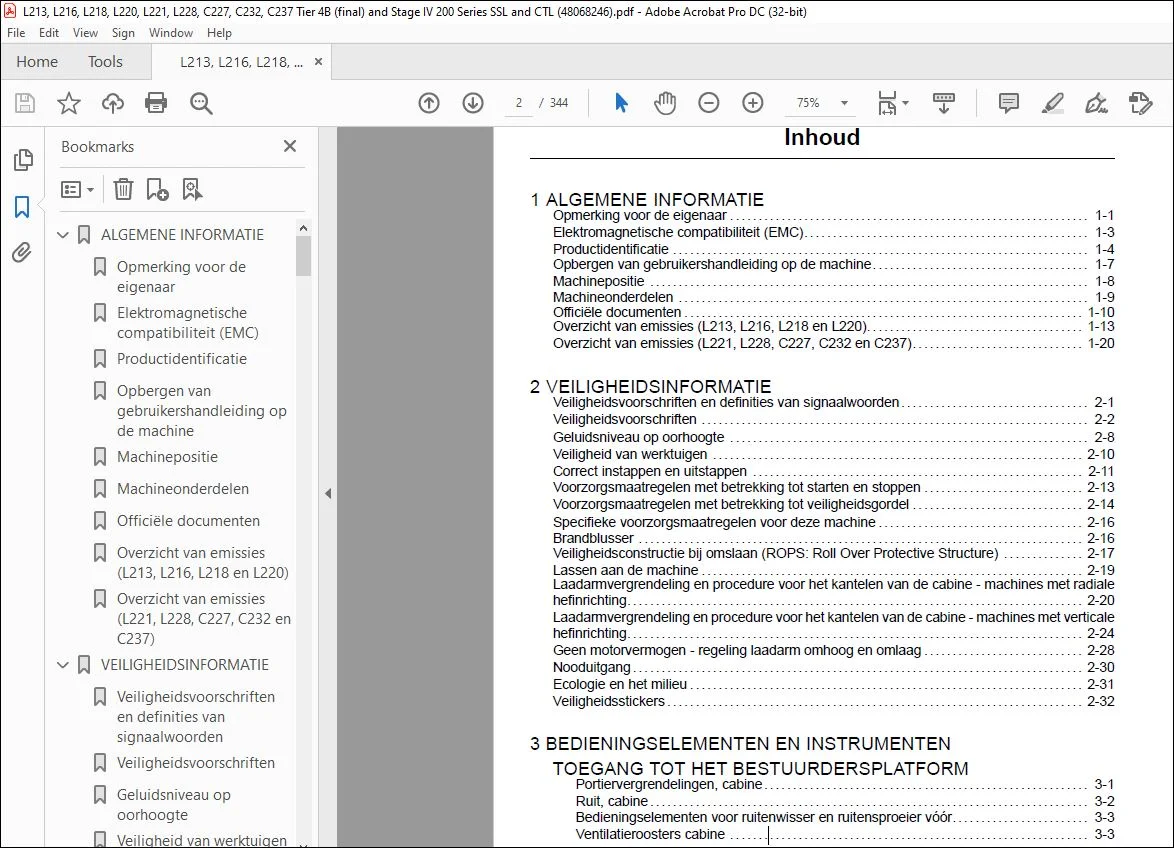

AFBEELDINGEN VOORBEELD VAN DE HANDLEIDING:

INHOUDSOPGAVE:

New Holland L213 L220 L216 L221 L218 L228 Tier 4B (final) and Stage IV Schranklader, serie 200 C227 C232 C237 Tier 4B (final) and Stage IV Compacte rupslader, serie 200 GEBRUIKERSHANDLEIDING 48068246 – PDF DOWNLOAD

L213 L220
L216 L221
L218 L228
Tier 4B (final) and Stage IV
Schranklader, serie 200
PIN NHM435463 en hoger
C227
C232
C237
Tier 4B (final) and Stage IV
Compacte rupslader, serie 200
PIN NHM435463 en hoger

1 ALGEMENE INFORMATIE
Opmerking voor de eigenaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Elektromagnetische compatibiliteit (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Productidentificatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Opbergen van gebruikershandleiding op de machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Machinepositie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Machineonderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Officiële documenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Overzicht van emissies (L213, L216, L218 en L220). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
Overzicht van emissies (L221, L228, C227, C232 en C237). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20
2 VEILIGHEIDSINFORMATIE
Veiligheidsvoorschriften en definities van signaalwoorden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Geluidsniveau op oorhoogte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Veiligheid van werktuigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Correct instappen en uitstappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Voorzorgsmaatregelen met betrekking tot starten en stoppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Voorzorgsmaatregelen met betrekking tot veiligheidsgordel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Specifieke voorzorgsmaatregelen voor deze machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
Brandblusser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
Veiligheidsconstructie bij omslaan (ROPS: Roll Over Protective Structure) . . . . . . . . . . . . . . 2-17
Lassen aan de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
Laadarmvergrendeling en procedure voor het kantelen van de cabine – machines met radiale
hefinrichting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
Laadarmvergrendeling en procedure voor het kantelen van de cabine – machines met verticale
hefinrichting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24
Geen motorvermogen – regeling laadarm omhoog en omlaag . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
Nooduitgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
Ecologie en het milieu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
Veiligheidsstickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
3 BEDIENINGSELEMENTEN EN INSTRUMENTEN
TOEGANG TOT HET BESTUURDERSPLATFORM
Portiervergrendelingen, cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Ruit, cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Bedieningselementen voor ruitenwisser en ruitensproeier vóór. . . . . . . . . . . . . . . . . . . . . . . . 3-3
Ventilatieroosters cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
BESTUURDERSSTOEL
Standaardstoel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Stoel met mechanische vering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Luchtgeveerde stoel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Werking van de veiligheidsgordel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Schouderriem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Veiligheidsstang (indien aanwezig). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
MECHANISCHE HYDRAULISCHE BEDIENINGSELEMENTEN
Besturing en rijaandrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
De machine verplaatsen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Bochten nemen met de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Bedieningselementen voor hefarm en bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Handbedieningselementen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Bedieningspedalen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
ELEKTRO-HYDRAULISCHE BEDIENINGSELEMENTEN
Overzicht besturingspatroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Standaard H-besturingspatroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Standaard ISO-besturingspatroon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Afstelling van de elektrohydraulische bedieningshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Besturing en rijaandrijving met H-besturingspatroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Handbedieningselementen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
De machine verplaatsen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Bochten nemen met de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Bedieningselementen voor hefarm en bak met H-besturingspatroon . . . . . . . . . . . . . . . . . . . 3-17
Bedieningselement voor heffen/laten zakken van hefarm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Bedieningselement voor draaien/storten van bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Besturing en rijaandrijving met ISO-besturingspatroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
De machine verplaatsen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Bochten nemen met de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
Bedieningselementen voor hefarm en bak met ISO-besturingspatroon. . . . . . . . . . . . . . . . . 3-22
Bedieningselementen voor hefarm en bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
BEDIENINGSHENDELS
Schakelconfiguraties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Functie met twee toerentallen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
EXTRA HYDRAULISCH SYSTEEM
Standaard extra hydraulisch systeem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
Extra hydraulisch systeem met hoge opbrengst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
Geavanceerd extra hydraulisch systeem met hoge opbrengst (Enhanced High Flow,
EHF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
INSTRUMENTENPANEEL
Elektronisch instrumentenpaneel (EIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
Geavanceerd instrumentenpaneel (AIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
Instrumentenpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
Instellingenmenu voor instrumentenpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
Display-instelling instrumentenpaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
Selectie elektrohydraulische (EH) bestuurbaarheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
Selectie temperatuurweergave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
Job Timer (JTIME) raadplegen of resetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
Blokkeren van regeneratie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
Terugstellen levensduur olie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Antidiefstalbeveiliging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
Time-outfunctie van instrumentenpaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
Schakelaaridentificatie linker kolom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69
Bedieningsschakelaar ISO- of H-patroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
Machineverlichting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-73
Radio (indien aanwezig). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-74
4 BEDIENINGSINSTRUCTIES
INBEDRIJFSTELLING VAN MACHINE
Bedieningsinstructies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
STARTEN VAN MACHINE
Motorwerking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
In gebruik onder extreme temperaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Throttle control (gasregeling) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Procedure startaccu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
STOPPEN VAN MACHINE
Machine parkeren en motor uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
RIJDEN MET MACHINE
Machinewerking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
5 TRANSPORTWERKZAAMHEDEN
VERZENDTRANSPORT
De machine transporteren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
TERUGROEPTRANSPORT
Verplaatsen van een defecte machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
6 BEDIENING VOOR WERKZAAMHEDEN
ALGEMENE INFORMATIE
Montagesystemen mechanisch voorzetstuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Montagesystemen hydraulisch voorzetstuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Werk op het veld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
7 ONDERHOUD
ALGEMENE INFORMATIE
Algemene veiligheid voordat u onderhoud pleegt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Analyseprogramma smering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Kunststofdelen en hars . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Reiniging van de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Verwijderen en aanbrengen van cabineportier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
Accuveiligheid – controle en reiniging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Brandblusser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
Motorurenteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
Vloeistoffen en smeermiddelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Motorolieviscositeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Viscositeit hydraulische olie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
OAT-koelvloeistof (Organic Acid Technology, oftewel organische-zuurtechnologie) . . 7-13
Algemene specificatie – Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
Algemene specificatie – Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
Toegang voor smering en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
Zekeringen en relais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
ONDERHOUDSOVERZICHT
Onderhoudsoverzicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29
EERSTE 10 BEDRIJFSUREN
Controle en afstelling van rupsbandspanning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
Bandenspanning en koppel voor wielbevestigingsmaterialen. . . . . . . . . . . . . . . . . . . . . . . . . 7-32
Riemspanning van de dynamo en aircocompressor (indien aanwezig) (uitsluitend voor de
modellen L213, L216, L218 en L220) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
OM DE 10 BEDRIJFSUREN OF DAGELIJKS
Rupsbanden en onderdelen reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
Motor- en hydraulische koelers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Motorkoelvloeistofniveau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
Motoroliepeil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
Cilinderpennen, koppelingspennen en scharniergewrichten laadarm. . . . . . . . . . . . . . . . . 7-39
Peil van hydraulische olie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Hydraulische vergrendeling van laadarm en bak. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41
EERSTE 50 BEDRIJFSUREN
Controle mechanisme en bevestigingsmiddelen rolkooi (ROPS) . . . . . . . . . . . . . . . . . . . . . 7-42
OM DE 50 UUR
Controle en afstelling van rupsbandspanning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
Cabine-inlaatfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-44
Veiligheidsgordels – Controleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
EERSTE 100 BEDRIJFSUREN
Olie van de eindaandrijving (modellen met rupsbanden). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46
OM DE 250 UUR
In de leiding gemonteerd brandstoffilter (uitsluitend voor de modellen L213 en L216) 7-47
Brandstoffilter met waterafscheider – vloeistof aftappen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-49
Controle spanning aandrijfketting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
Bandenspanning en koppel voor wielbevestigingsmaterialen. . . . . . . . . . . . . . . . . . . . . . . . . 7-51
OM DE 500 UUR
Motorolie en filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
Filterelement voor brandstoffilter met waterafscheider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
Brandstoffilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
Hydraulische-oliefilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62
Oliebad voor ketting eindaandrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Luchtfilterelementen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-66
Olie van de eindaandrijving (modellen met rupsbanden). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-68
Controle mechanisme en bevestigingsmiddelen rolkooi (ROPS) . . . . . . . . . . . . . . . . . . . . . 7-69
Cabineportier – Smeervet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70
OM DE 1000 UUR
Hydraulische vloeistof en filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
Oliebad voor ketting eindaandrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
Filter van oliemistafscheider (OMS) (uitsluitend voor de modellen L213, L216, L218 en
L220) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-78
OM DE 2000 UUR
Blow-by-recirculatiesysteem (uitsluitend voor de modellen L221, L228, C227, C232 en
C237) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-79
OM DE 4000 BEDRIJFSUREN
Roetfilters – Reinigen (alleen modellen L213 en L216) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
Motorkoelsysteem – Vloeistof verversen – Alleen voor L213, L216, L218 en L220 . . . 7-81
Motorkoelsysteem – Vloeistof verversen – Alleen L221, L228, C227, C232 en C237 7-83
NAAR BEHOEFTE
Automatische regeneratie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-85
Handmatige regeneratie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-86
Bevestigingsmateriaal – losgeraakt of beschadigd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-88
Verwijderen en reinigen van ruit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-89
STALLING
Stallen van de machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-96
Machine voorbereiden na opslag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-98
8 PROBLEEMOPLOSSING
VERHELPEN VAN FOUTCODES
Waarschuwingen op het display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Foutcode-index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
9 SPECIFICATIES
Vloeistoffen en smeermiddelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Algemene specificatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Productidentificatie – voorzetstukken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-20
Materiaalgewichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27
Maat- en conversie-eenheden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
Koppeltabellen – Minimumaanhaalkoppels voor normale montage . . . . . . . . . . . . . . . . . . . . . . . 9-30
10 ACCESSOIRES
Telematica – Overzicht met New Holland FleetForce™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1

HOUD ER REKENING MEE DAT:

• Dit is exact DEZELFDE handleiding die door uw dealers wordt gebruikt om uw voertuig te repareren.
• Hetzelfde kan in de komende 2-3 minuten van jou zijn, omdat je onmiddellijk naar de downloadpagina wordt geleid nadat je voor de handleiding hebt betaald.
• Voor vragen/twijfels over uw aankoop kunt u contact opnemen met [email protected]

S.V
