OBECNÉ INFORMACE
Poznámka pro vlastníka

Přečtěte si tuto příručku dříve, než spustíte motor nebo uvedete stroj do provozu. Pokud potřebujete více informací,
obraťte se na prodejce výrobků značky NEW HOLLAND CONSTRUCTION.
Tato příručka obsahuje důležité informace o bezpečné obsluze, nastavení a údržbě vašeho stroje. Odkazy na konkrétní
části stroje naleznete na konci této příručky v části Rejstřík.
Tuto příručku si pečlivě přečtěte a věnujte při tom zvláštní pozornost bezpečnostním pokynům a pokynům pro obsluhu
a údržbu. Zabráníte tak možným zraněním během obsluhy a servisu stroje. Stroj byl navržen a vyroben v souladu s
nejpřísnějšími jakostními normami a vyhovuje požadavkům normy 2006/42/EC. Riziko nehod však nelze nikdy zcela
vyloučit. Proto je nezbytné dodržovat veškeré základní bezpečnostní předpisy a zvláštní opatření.
Poraďte se s autorizovaným prodejcem nebo společností CNH Italia S.p.A. o změnách, doplňcích nebo úpravách,
které mohou být pro tento stroj povinné s ohledem na soulad s předpisy a bezpečnostními požadavky různých zemí.
V důsledku neschválených úprav dochází k vážným zraněním nebo smrti. Každá osoba, která provede takové neoprávněné
úpravy, nese odpovědnost za jejich následky.
Informace uvedené v této příručce vychází z informací, které byly k dispozici v době vzniku příručky. Nastavení,
postupy, čísla dílů, software a ostatní položky se mohou změnit. Tyto změny mohou mít dopad na postupy údržby
stroje. Před uvedením stroje do provozu ověřte, že vám prodejce sdělil všechny aktuální informace.
POZOR: Palivový systém a motor stroje jsou navrženy a vyrobeny s ohledem na soulad s emisními normami. Provádění
úprav je prodejcům, zákazníkům, strojníkům a uživatelům ze zákona přísně zakázáno. Nedodržením mohou
být uděleny pokuty ze strany vlády, započítány náklady na opravy, může dojít ke zrušení záruky, právnímu řízení a
možné konfiskaci stroje v případě, že nebude uveden do původního stavu. Údržbu a opravy motoru mohou provádět
jen certifikovaní technici!
Všechny údaje uvedené v této příručce podléhají výrobním změnám. Hodnoty rozměrů a hmotností jsou přibližné a
příslušenství stroje znázorněné na obrázcích nemusí odpovídat standardním modelům. Přesné informace o konkrétních
modelech a verzích stroje vám podá autorizovaný prodejce výrobků značky NEW HOLLAND CONSTRUCTION.

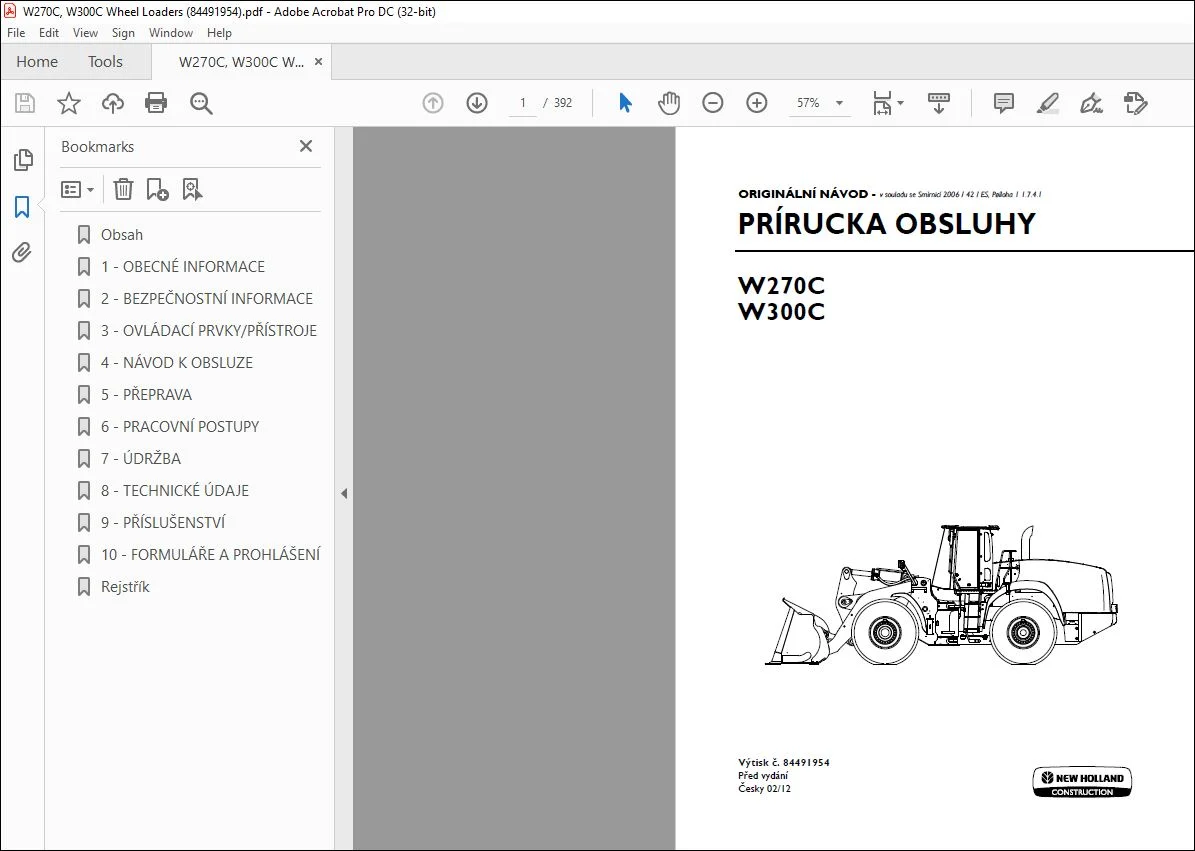

NÁHLED OBRÁZKŮ NÁVODU:

OBSAH:

New Holland W270C W300C PRÍRUCKA OBSLUHY 84491954 – PDF DOWNLOAD (Czech)

OBECNÉ INFORMACE
Poznámka pro vlastníka 1-1
Emise hluku přenášeného vzduchem 1-5
Uložení uživatelské příručky 1-7
Pravá, levá, přední a zadní strana stroje 1-8
Součásti stroje 1-9
Identifikační číslo 1-11
2 BEZPEČNOSTNÍ INFORMACE
Bezpečnostní předpisy a definice signálních slov 2-1
Bezpečnost 2-3
Bezpečnostní předpisy – Bezpečnost inženýrských sítí 2-4
Bezpečnostní předpisy – Všeobecná bezpečnost a bezpečnost osob 2-5
Bezpečnostní předpisy – Nasedání do stroje a vysedání ze stroje 2-6
Bezpečnostní předpisy – Bezpečnostní opatření při spouštění a vypínání stroje 2-7
Bezpečnostní předpisy – Bezpečnostní opatření při provozu 2-8
Bezpečnostní předpisy – Bezpečnostní opatření pro údržbu 2-10
Bezpečnostní předpisy – Manipulace s pohonnou hmotou 2-11
Bezpečnostní předpisy – Prevence popáleninám 2-12
Bezpečnostní předpisy 2-13
Bezpečnostní předpisy – Bezpečnostní opatření při použití bezpečnostního pásu 2-15
Bezpečnostní předpisy – Vzpěra a blokovací příčník 2-16
Bezpečnostní štítky 2-18
Ruční signály 2-42
3 OVLÁDACÍ PRVKY/PŘÍSTROJE
PŘÍSTUP NA PLOŠINU OBSLUHY
Správné nastupování a vystupování 3-1
SEDADLO OBSLUHY
Přehled 3-3
PŘEDNÍ OVLÁDACÍ PRVKY
Přední konzola 3-8
Sloupek řízení 3-9
Pedálové ovládací prvky 3-11
Parkovací brzda 3-13
LEVÉ BOČNÍ OVLÁDACÍ PRVKY
Ovládací prvky převodovky 3-14
Řízení pomocí ovládací páky 3-16
PRAVÉ BOČNÍ OVLÁDACÍ PRVKY
Přehled 3-19
Ventil se dvěma šoupátky 3-21
Ventil se třemi šoupátky 3-25
Opěrka zápěstí 3-29
VNĚJŠÍ OVLÁDACÍ PRVKY
Kontakt kapoty a hlavní odpojovač 3-30
PŘÍSTROJOVÝ PANEL
Přehled 3-34
Stavové a výstražné ikony 3-35
Nastavení displeje 3-48
Klávesnice 3-49
Předvolby obsluhy 3-58
BOČNÍ KONZOLA
Přehled 3-69
Ovládání spínače 3-70
Ovládání klimatizace 3-74
OVLÁDÁNÍ KLIMATIZACE
Mříže přívodu vzduchu do kabiny 3-76
Okna 3-78
4 NÁVOD K OBSLUZE
UVEDENÍ DO PROVOZU
Než nastartujete motor 4-1
Doba záběhu nového stroje 4-2
STARTOVÁNÍ
Spouštění motoru 4-3
Provoz v extrémních teplotách 4-6
Práce při nízkých teplotách 4-7
Přepravní/servisní linka 4-11
ZASTAVENÍ
Vypnutí motoru 4-14
UVEDENÍ DO POHYBU
Před obsluhou převodovky 4-16
Odpružení závěsu (volitelné) 4-17
Ovládací páky 4-18
Pomocný spínač pojezdu vpřed, neutrálu a pojezdu vzad (F-N-R) 4-22
Automatický režim 4-26
Funkce nakladače 4-27
5 PŘEPRAVA
ZPĚTNÁ PŘEPRAVA
Bezpečnostní předpisy 5-1
Přeprava stroje 5-2
Jízda po veřejných komunikacích 5-4
Přesun nepojízdného stroje 5-8
6 PRACOVNÍ POSTUPY
ČINNOSTI NAKLADAČE
Tipy k provozu 6-1
Obsluha ovládací páky 6-4
7 ÚDRŽBA
OBECNÉ INFORMACE
Údržba 7-1
Podpěrný sloupek zvedacího ramena nakladače 7-3
Uvolňování tlaku v hydraulickém systému 7-5
Kapaliny a maziva 7-6
Bionafta – Bionafta 7-12
Systém selektivní katalytické redukce (SCR) 7-14
Úprava výfukových plynů selektivní katalytickou redukcí SCR – Základní instrukce 7-19
SCHÉMA ÚDRŽBY
Schéma údržby 7-20
Denní kontrola
Obecné 7-22
Vždy po 10 hodinách
Stav oleje v motoru 7-28
Vždy po 50 hodinách
Stav chladicí kapaliny motoru 7-29
Stav oleje v převodovce 7-30
Hladina hydraulického oleje 7-32
Maznice lopaty/příslušenství 7-34
Stroj a příslušenství 7-35
Prvních 100 hodin
Točivý moment kola 7-36
Motorový olej a filtr (původní) 7-37
Vřazený přívodní filtr kapaliny DEF (původní) 7-39
Palivový předfiltr (původní) 7-41
Palivový filtr (původní) 7-42
Olejové filtry hydrauliky (původní) 7-43
Každých 100 hodin
Maznice 7-45
Vždy po 250 hodinách
Posuvný kloub hnacího hřídele 7-50
Vzduchový filtr kabiny – Filtr recirkulace vzduchu 7-51
Kola a pneumatiky 7-53
Vždy po 500 hodinách
Hladina oleje nápravy 7-55
Hladina elektrolytu v akumulátoru 7-56
Motorový olej a filtr 7-57
Palivový předfiltr 7-59
Palivový filtr 7-60
Usazeniny palivové nádrže 7-61
Ochranný systém kabiny (ROPS/FOPS) 7-62
Každých 1 000 hodin
Otočné body 7-65
Vzduchový filtr kabiny – Filtr recirkulace vzduchu 7-66
Hnací řemeny 7-68
Vůle ventilu motoru 7-70
Filtr odvzdušnění motoru 7-71
Každých 1 500 hodin
Přední a zadní náprava 7-72
Kapalina a filtry převodovky 7-74
Systém selektivní katalytické redukce – čištění vřazeného přiváděcího filtru kapaliny
DEF 7-77
Vždy po 2 000 hodinách
Hydraulický olej a filtry 7-79
Chladicí kapalina motoru 7-81
Vzduchové filtry motoru 7-83
Rám a kabina – mazání 7-85
Každých 3 000 hodin
Systém selektivní katalytické redukce – výměna filtru přiváděcího modulu kapaliny
DEF 7-86
Dle potřeby
Palivový předfiltr 7-88
Čištění filtru nádrže kapaliny DEF systému selektivní katalytické redukce 7-89
Kondenzátor klimatizace 7-91
Ovládání výšky a návrat k pojezdu 7-92
Návrat k rýpání Postup nastavení – Z-BAR (Z-kinematika)/Long Reach 7-94
Kalibrace převodovky 7-96
Nastavení tlaku vyšlápnutí spojky převodovky 7-98
Parkovací brzda 7-99
Pomocné řízení 7-103
Údržba kabiny 7-104
Elektrická soustava
Údržba akumulátoru 7-107
Hladina elektrolytu v akumulátoru 7-111
Připojení pomocného akumulátoru 7-112
Vyjmutí a instalace akumulátoru 7-114
Pojistky a relé 7-115
Pracovní světlomety 7-120
Reflektory 7-121
Výstražný majáček 7-122
USKLADNĚNÍ
Příprava 7-123
Každých 30 dnů 7-124
Demontáž 7-125
8 TECHNICKÉ ÚDAJE
Obecné technické údaje 8-1
Nosnosti – W270C a W300C – zvedací kapacity hydraulického systému 8-7
Tabulky utahovacích momentů 8-11
Rozměry – W270C a W300C 8-13
Nastavení hmotnosti a hmotnosti materiálů 8-46
9 PŘÍSLUŠENSTVÍ
Obecné příslušenství 9-1
10 FORMULÁŘE A PROHLÁŠENÍ
Prohlášení o shodě 10-1
