Nilfisk Advance Advenger 2800ST, 3400ST BR 755, BR 855 Kurzanleitung des Wartungshandbuchs – PDF DOWNLOAD

Description

Nilfisk Advance Advenger 2800ST, 3400ST BR 755, BR 855 Kurzanleitung des Wartungshandbuchs – PDF DOWNLOAD

FILE DETAILS:

Nilfisk Advance Advenger 2800ST, 3400ST BR 755, BR 855 Kurzanleitung des Wartungshandbuchs – PDF DOWNLOAD

Language : German
Pages : 106
Downloadable : Yes
File Type : PDF

MODELLE von Advance:
56601000, 56601001, 56601002, 56601003,56601004, 56601005, 56601006, 56601007, 56601008, 56601009, 56601010, 56601011, 56601012, 56601013, 56601019, 56601020, 56601891, 56601892
MODELLE von Nilfisk: 56601014, 56601015, 56601016

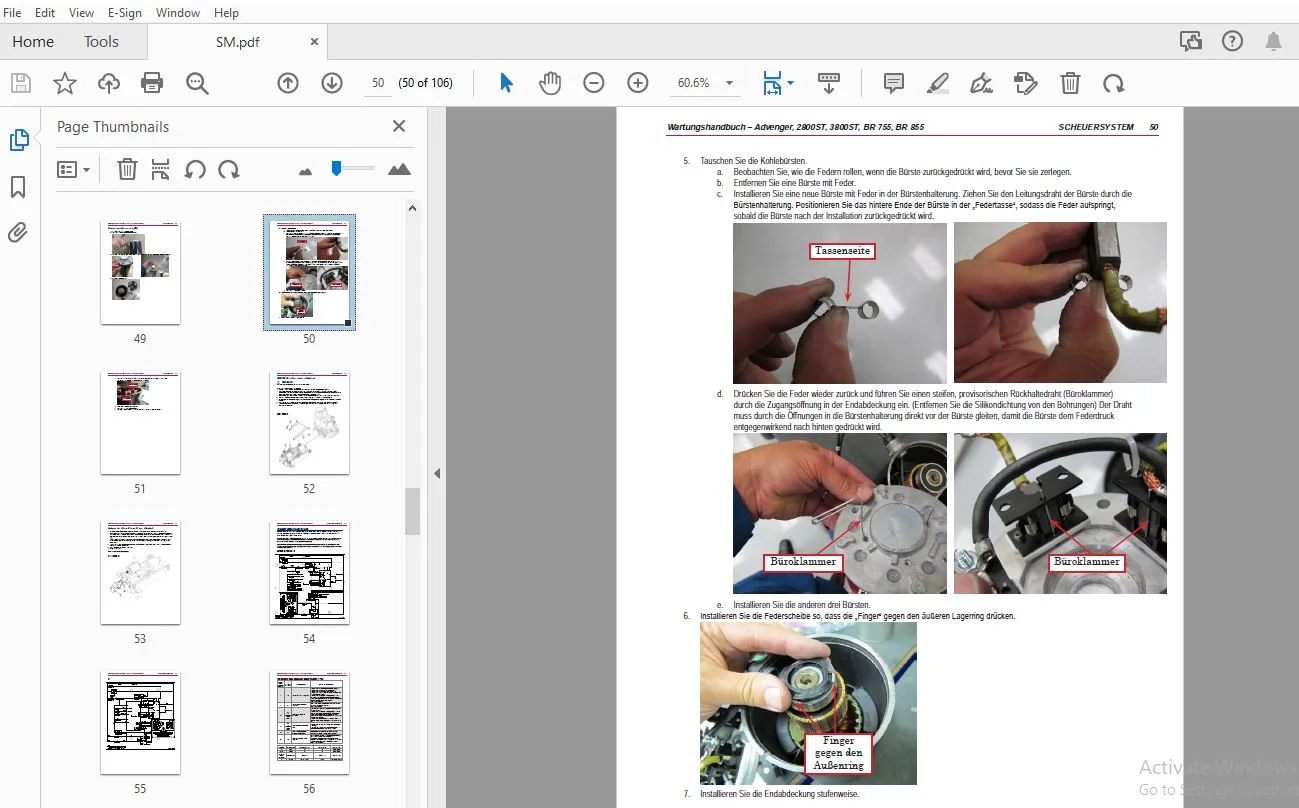

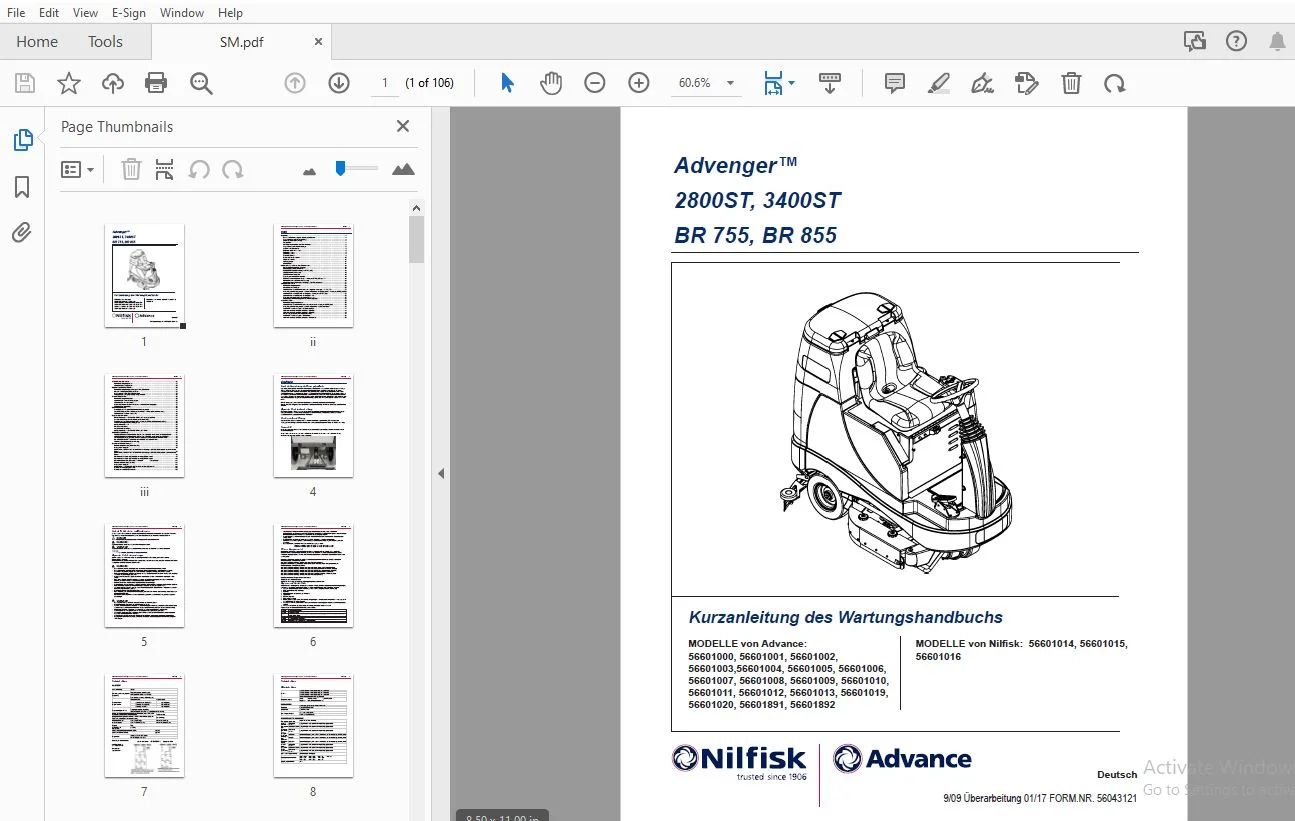

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Nilfisk Advance Advenger 2800ST, 3400ST BR 755, BR 855 Kurzanleitung des Wartungshandbuchs – PDF DOWNLOAD

Einleitung 4
Zweck der Kurzanleitung des Wartungshandbuchs 4
Allgemeine Maschinenbeschreibung 4
Maschinenteile und Wartung 4
Typenschild 4
Symbole für Sicherheits- und Warnhinweise 5
Allgemeine Sicherheitsanweisungen 5
Weiteres Bezugsmaterial 6
Diagnose- und Service-Tools 6
Technische Daten 7
Technische Daten 8
Elektrische Daten 8
Transportieren des Geräts 10
Ziehen des Geräts 11
Aufbockpunkte 12
Notaus-Taster 12
Machen Sie sich mit Ihrer Maschine vertraut 13
Rechte Vorderansicht der Maschine 13
Linke Rückansicht der Maschine 14
BEDIENFELD (Modelle Advenger / BR 755, 855) 15
STEUERTAFEL (REV-Modelle) 16
STEUERTAFEL (ST-Modelle) 17
Grundlegender Maschinenbetrieb 18
Fehlercodes des Hauptsteuerung – Advenger / BR 755, 855 und ST 19
Fehlerblinkcodes der Drehzahlsteuerung 20
Systemdiagnose Fehlercodes – Advenger / BR 755, 855 und ST 21
SAUGLEISTENSYSTEM 24
Fehlerbehebung Saugleiste 25
Saugleisteneinstellungen 26
Austausch des Hebestellantriebs für die Saugleiste – Advenger / BR 755, 855 27
Einstellung der Führungsmutter des Hebestellantriebs für die Saugleiste – Advenger / BR 755, 855 28
Austausch des Hebekabels für die Saugleiste – Advenger / BR 755, 855 29
Austausch des Hebekabels für die Saugleiste – ST 30
Einstellung des Hebekabels für die Saugleiste – ST 31
Entfernung der Verkleidung der Lenksäulenbaugruppe 32
SCHEUERSYSTEM 33
Fehlerbehebung Scheuersystem 37
Austausch des Hebestellantriebs für das Scheuerdeck- Advenger / BR 755, 855 38
Einstellung der Führungsmutter des Hebestellantriebs des Scheuerdecks – 39
AUSBAUEN des Scheuerdecks – Scheibe und REV 41
Ausbauen des Scheuer-Bürsten-Motors – SCHEIBE 42
Ausbauen des Scheuer-Bürsten-Motors – SCHEIBE 43
Motor-Trägerplatte und Trennelemente (REV) 47
AUSBAUEN des Scheuerdecks – Zylindrisch 52
Ausbauen des Scheuer-Bürsten-Motors – Zylindrisch 53
Wartungshandbuch – Advenger, 2800ST, 3800ST, BR 755, BR 855 Inhalt iii
SCHMUTZWASSERSYSTEM 54
Fehlerbehebung Saugsystem 57
Austausch eines Saugmotors 58
REINIGUNGSLÖSUNGSEINHEIT 60
Fehlerbehebung Reinigungslösungs- & AXP/EDS-Einheit 61
Schema der Reinigungslösungseinheit 62
Steuerung der Reinigungslösungseinheit 63
Austausch des Reinigungslösungs-Magnetventils 64
FAHRANTRIEBSYSTEM 65
Fehlerbehebung Antriebsrad 66
Austausch der Antriebsradbaugruppe 67
Austausch des Antriebsreifens 69
Inspektion/Austausch der Kohlebürsten der Antriebsradbaugruppe 71
Austausch der Hinterräder 72
ELEKTRISCHE ANLAGE 73
Pinbelegung J1, J2, und J3 Steuertafel und Messpunkte 74
Vorgehensweise zur Überprüfung der Installation der Curtis Drehzahlsteuerung 79
Austausch der Bediener-Steuertafel 80
Programmierfunktionen 82
Service-Testmodus – ADVENGER / BR 755, 855 (Scheibe und Zyl ) 82
Verändern von Programmeinstellungen der Steuertafel 83
Änderung der Programmeinstellungen – Advenger / BR 755, 855 (Scheibe und Zyl ) 84
Ändern der Programmeinstellungen – ST 85
Service-Testmodus – ST 86
Hidden Menüs (REV) 87
Programmoptionen (REV) 88
Service-Testmodus – ADVENGER / BR 755, 855 (REV) 90
WARTUNGSTERMINPLAN 92
VORBEUGENDE INSTANDHALTUNG DURCH DEN BEDIENER – MASCHINE IN VERWENDUNG 92
VORBEUGENDE INSTANDHALTUNG DURCH DEN BEDIENER – MASCHINE IN LAGERUNG 93
WARTUNGSARBEITEN, DIE VON EINEM WARTUNGSTECHNIKER AUSZUFÜHREN SIND 93
FOLGENDE PRODUKTE EMPFEHLEN SICH FÜR DIE INSTANDHALTUNG 93
Checkliste für die planmäßige Wartung 94
Erweiterte elektrische Anlage 96
Bauteilposition (Advenger/BR 755, 855) 96
Integriertes Ladegerät 96
SCHALTPLAN/ SCHEMATISCH 56601176 Rev G (Advenger / BR 755, 855 Scheiben- und zylindrische
Decks) 97
SCHALTPLAN/ SCHEMATISCH 56601177 Rev D (Advenger / BR 755, 855 Scheiben- und zylindrische
Decks) 98
Schaltplan (REV Kopf) – 56601806 Bearbeitung B Blatt 1 von 2 99
Schaltplan (REV Kopf) – 56601806 Bearbeitung B Blatt 2 von 2 100
Schaltplan Kabelbaum (REV Kopf) – 56601807 Bearbeitung A 101
Bauteilposition (2800ST, 3400ST) 102
Integriertes Ladegerät 102
SCHALTPLAN / SCHEMATISCH 56601178 Rev F (2800ST, 3400ST) 103
TrackClean Mit Zugangskontrolle 105
TrackClean Ohne Zutrittskontrolle 106

DESCRIPTION:

Nilfisk Advance Advenger 2800ST, 3400ST BR 755, BR 855 Kurzanleitung des Wartungshandbuchs – PDF DOWNLOAD

Das vorliegende Handbuch stellt ein technisches Hilfsmittel dar, das laut Nilfisk-Advance unterstützend bei der Wartung eines Advenger / BR 755, 855 oder ST dienen soll. Die darin enthaltenen Informationen sind für die grundlegende Fehlerbehebung, die Wartung und Reparaturen in einem Zeitrahmen von höchstens 2-3 Stunden unentbehrlich. Bestehen die Reparaturarbeiten aus wiederholt zu ergreifenden Maßnahmen, um jeweils dasselbe Problem zu beheben, oder kann die Reparatur nicht innerhalb von 3 Stunden erfolgen, ist ein Anruf beim technischen Kundendienst von Nilfisk-Advance erforderlich, um das Unternehmen über mögliche Probleme in Kenntnis zu setzen oder um dem Kunden ein geeignetes Maß an Service zu bieten. Mehr Detailinformation, auf die an dieser Stelle nicht eingegangen wird, sowie Aktualisierungen oder genauere Anleitungen zu den hier genannten Maßnahmen finden Sie auf der Webseite www.advanceus.
