Sany SY80U Hydraulischer Raupenbagger Handbuch zu Betrieb und Wartung – PDF

Description

Sany SY80U Hydraulischer Raupenbagger Handbuch zu Betrieb und Wartung – PDF

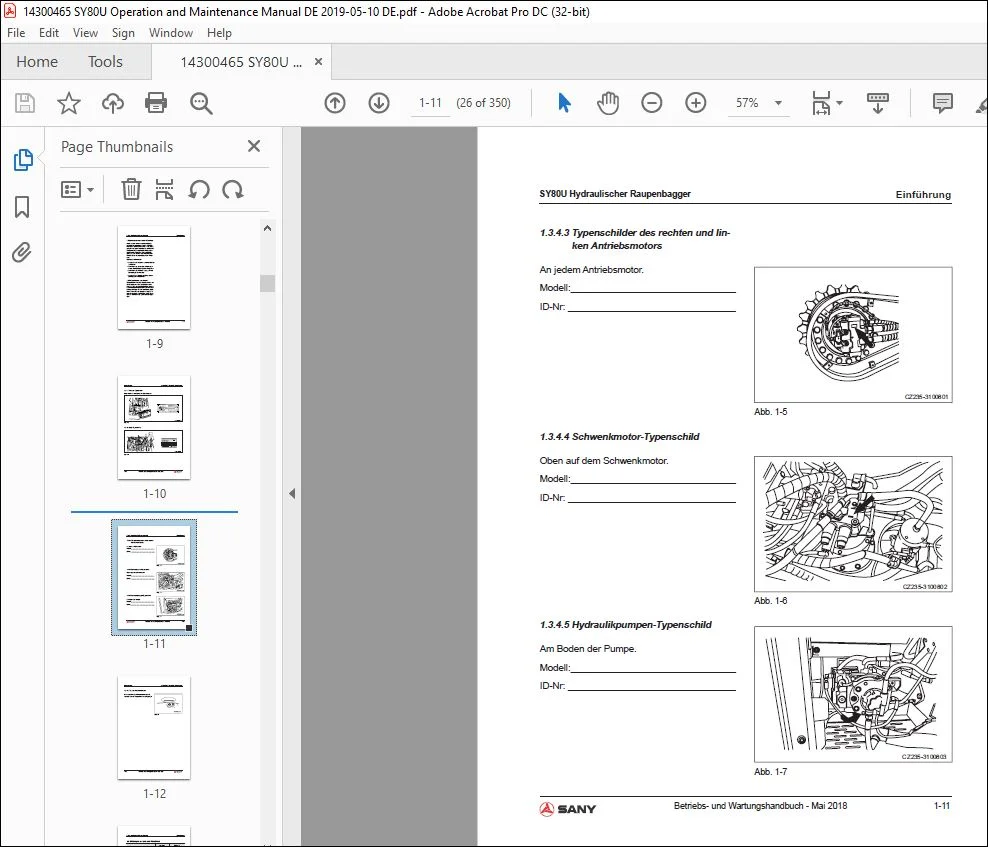

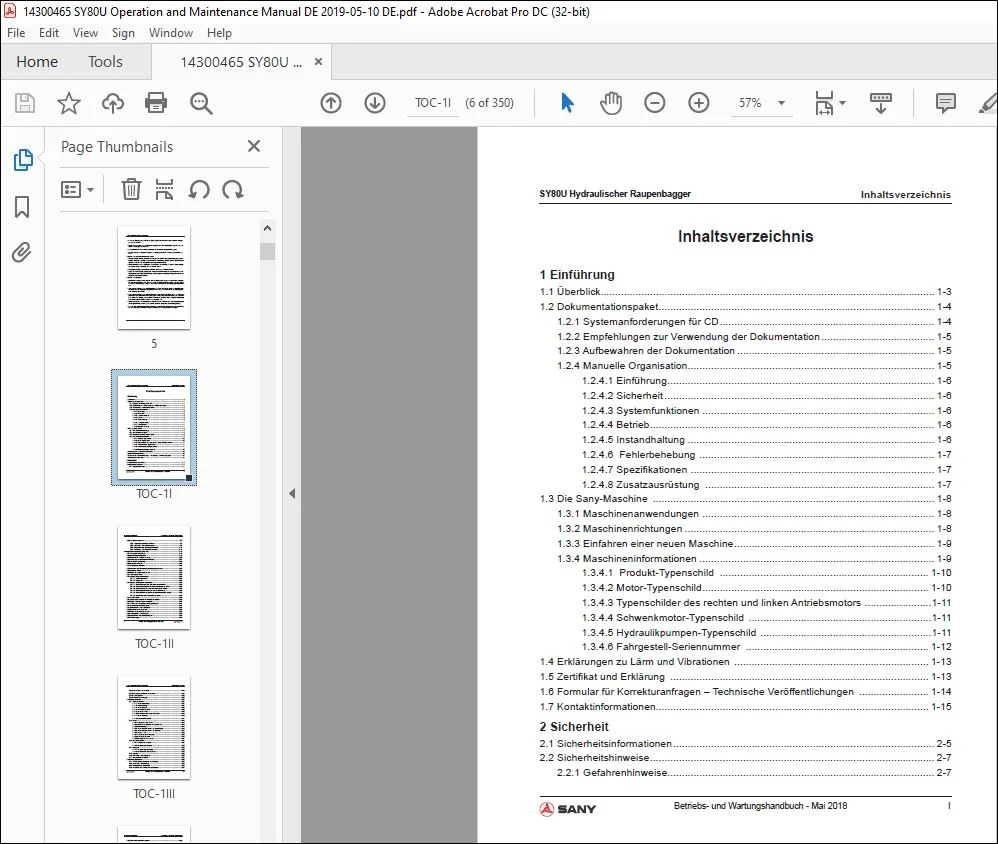

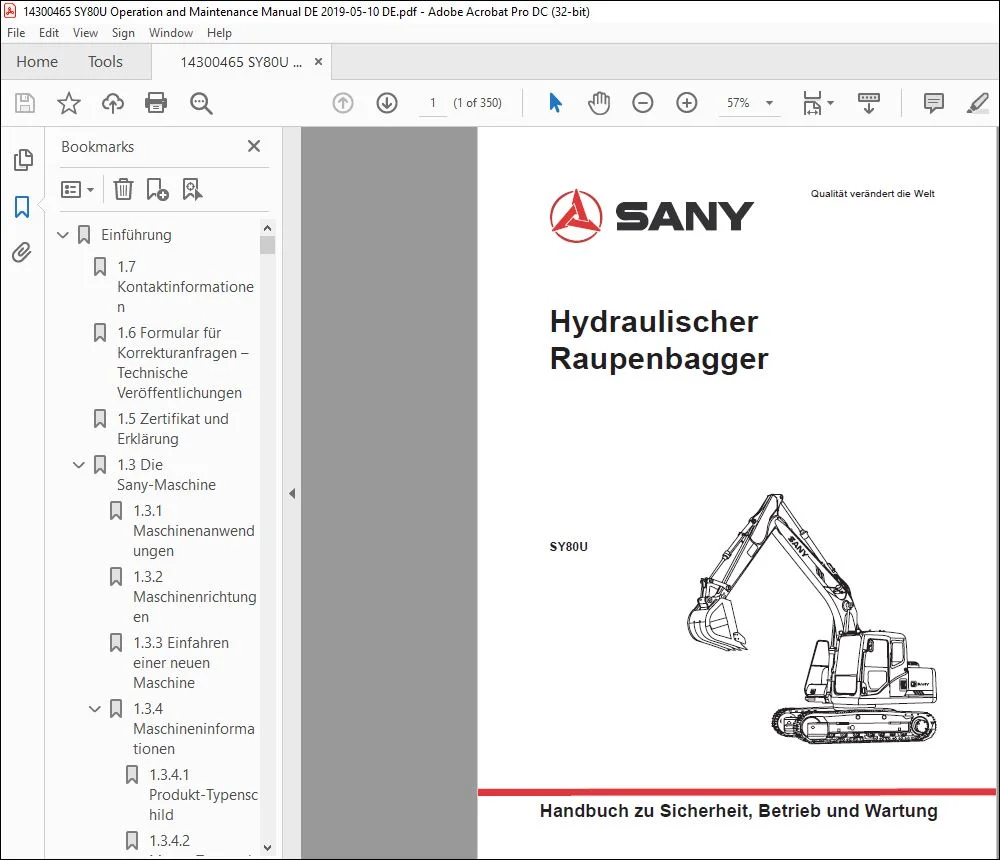

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Sany SY80U Hydraulischer Raupenbagger Handbuch zu Betrieb und Wartung – PDF

1 EINFÜHRUNG
1.1 Überblick

• Die von Sany gebauten Maschinen bieten hochwertige Leistung und einen erstklassigen
Kundendienst.
• Die von Sany gebauten Maschinen sind inder gesamten Industrie für verschiedene Arten von Anwendungen weit verbreitet.
• Sany ist ein weltweit führender Hersteller von Baumaschinen

Dieses Benutzerhandbuch enthält Informationen zu Sicherheit, Betrieb, Wartung, Fehlerbehebung und technischen Spezifikationen. Um Ihre Maschine richtig nutzen zu können, ist es wichtig, dieses Handbuch vor Beginn der Arbeiten sorgfältig zu lesen. Die in diesem Handbuch behandelten Punkte sollen bei Folgendem helfen:

• Den Aufbau und die Leistung Ihres hydraulischen
Raupenbaggers zu verstehen.
• Die unsachgemäße Bedienung zu reduzieren
und auf mögliche Gefahrensituationen
hinzuweisen.
• Die Maschineneffizienz während des Betriebs
zu erhöhen.
• Die Nutzungsdauer der Ausrüstung zu verlängern.
• Die Wartungskosten zu reduzieren
