Suzuki SX4 RW416 RW419D Modello Con Programma Elettronico Di Stabilità Manuale Di Servizio Supplementare – PDF DOWNLOAD

Description

Suzuki SX4 RW416 RW419D Modello Con Programma Elettronico Di Stabilità Manuale Di Servizio Supplementare – PDF DOWNLOAD

FILE DETAILS:

Suzuki SX4 RW416 RW419D Modello Con Programma Elettronico Di Stabilità Manuale Di Servizio Supplementare – PDF DOWNLOAD

Language : Italian
Pages : 85
Downloadable : Yes
File Type : PDF

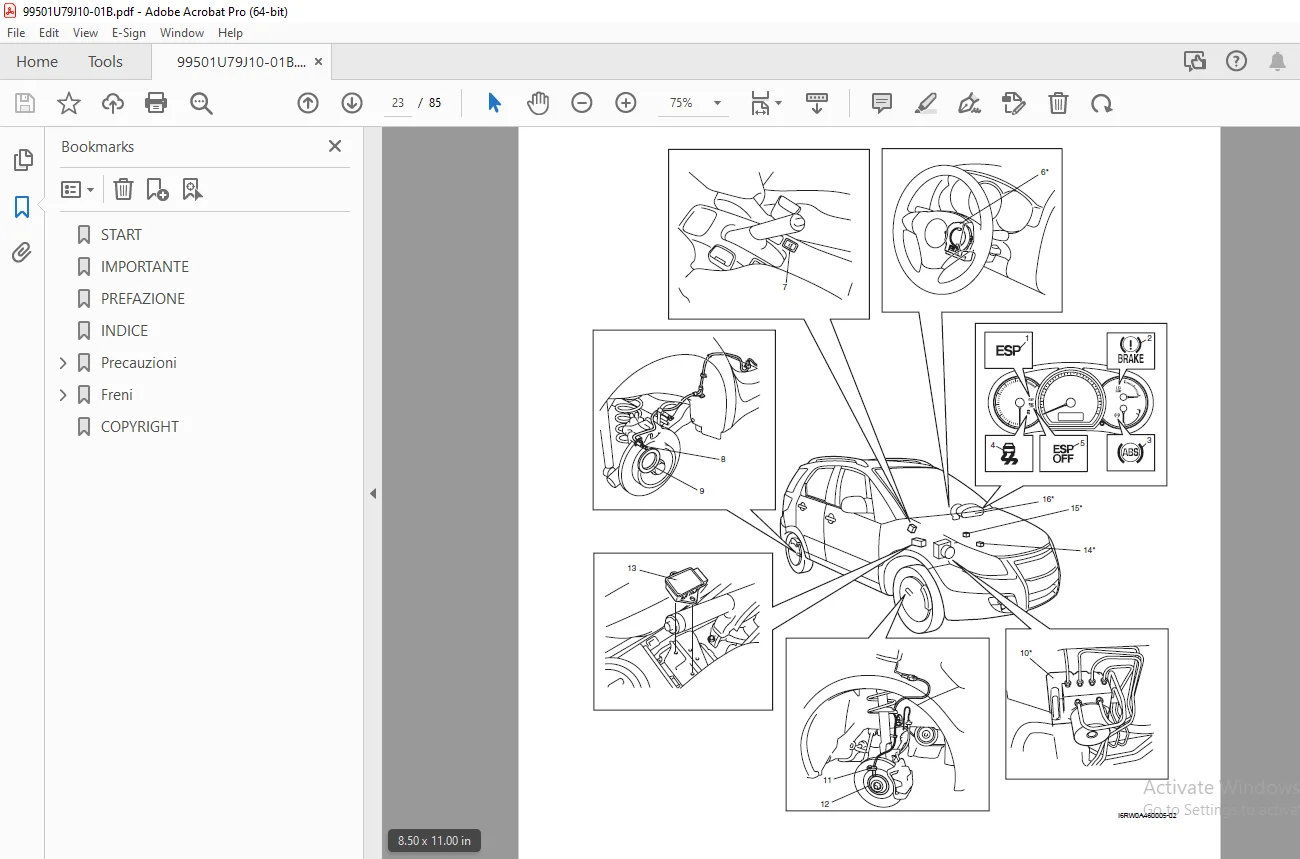

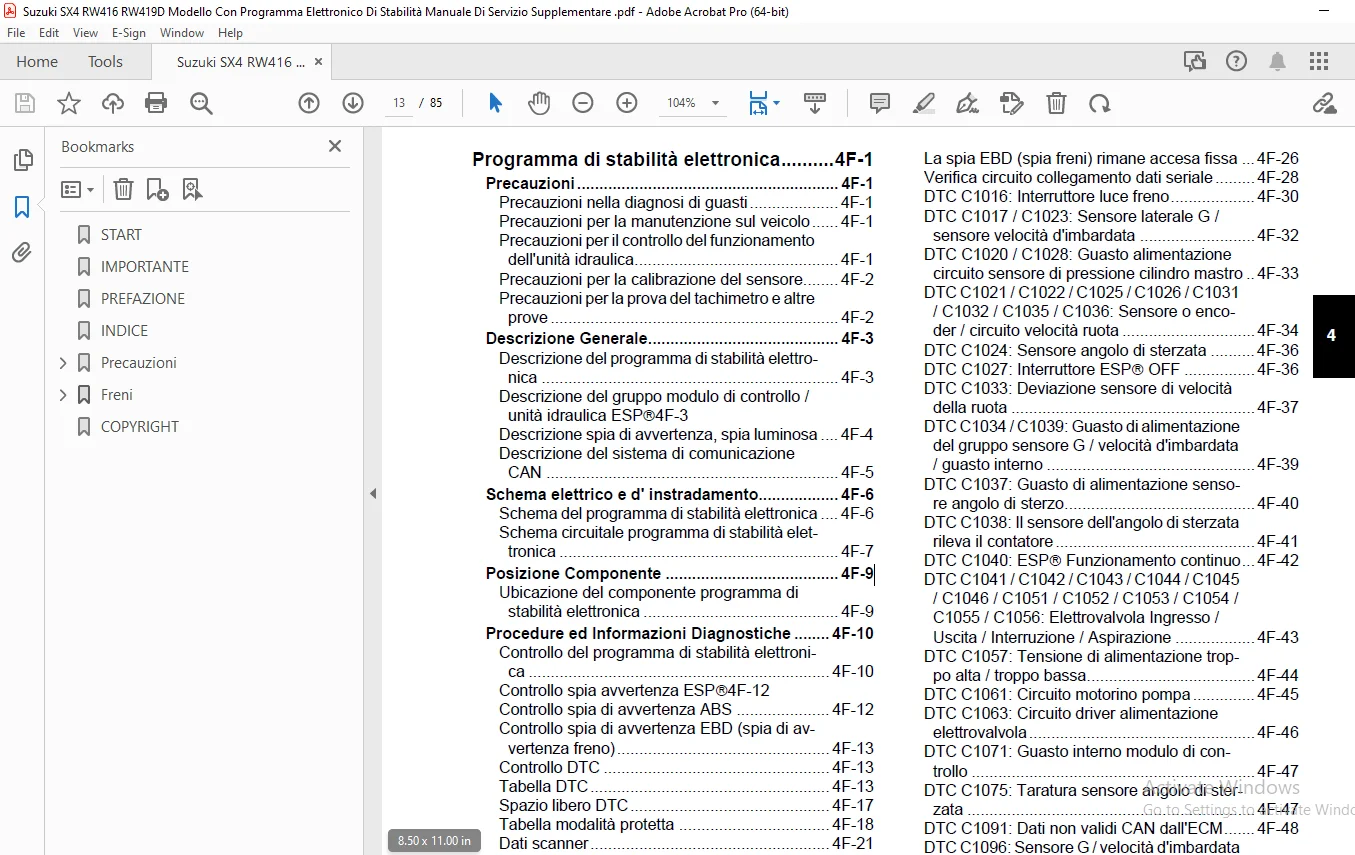

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Suzuki SX4 RW416 RW419D Modello Con Programma Elettronico Di Stabilità Manuale Di Servizio Supplementare – PDF DOWNLOAD

START...........................................................................................................................................................................85
IMPORTANTE...................................................................................................................................................................... 1
PREFAZIONE...................................................................................................................................................................... 3
INDICE.......................................................................................................................................................................... 5
Precauzioni..................................................................................................................................................................... 7
	Precauzioni................................................................................................................................................................. 8
		Precauzioni............................................................................................................................................................. 8
			Precauzioni generali................................................................................................................................................ 8
			Precauzioni per veicoli dotati di sistema ESP‚......................................................................................................................11
			Avvertenza freni....................................................................................................................................................11
Freni...........................................................................................................................................................................13
	Programma di stabilità elettronica..........................................................................................................................................15
		Precauzioni.............................................................................................................................................................15
			Precauzioni nella diagnosi di guasti................................................................................................................................15
			Precauzioni per la manutenzione sul veicolo.........................................................................................................................15
			Precauzioni per il controllo del funzionamento dell'unità idraulica.................................................................................................15
			Precauzioni per la calibrazione del sensore.........................................................................................................................16
			Precauzioni per la prova del tachimetro e altre prove...............................................................................................................16
		Descrizione Generale....................................................................................................................................................17
			Descrizione del programma di stabilità elettronica..................................................................................................................17
			Descrizione del gruppo modulo di controllo / unità idraulica ESP‚...................................................................................................17
			Descrizione spia di avvertenza, spia luminosa.......................................................................................................................18
			Descrizione del sistema di comunicazione CAN........................................................................................................................19
		Schema elettrico e d' instradamento.....................................................................................................................................20
			Schema del programma di stabilità elettronica.......................................................................................................................20
			Schema circuitale programma di stabilità elettronica................................................................................................................21
		Posizione Componente....................................................................................................................................................23
			Ubicazione del componente programma di stabilità elettronica........................................................................................................23
		Procedure ed Informazioni Diagnostiche..................................................................................................................................24
			Controllo del programma di stabilità elettronica....................................................................................................................24
			Controllo spia avvertenza ESP‚......................................................................................................................................26
			Controllo spia di avvertenza ABS....................................................................................................................................26
			Controllo spia di avvertenza EBD (spia di avvertenza freno).........................................................................................................27
			Controllo DTC.......................................................................................................................................................27
			Tabella DTC.........................................................................................................................................................27
			Spazio libero DTC...................................................................................................................................................31
			Tabella modalità protetta...........................................................................................................................................32
			Dati scanner........................................................................................................................................................35
			La spia di avvertenza ESP‚ non si accende quando il commutatore di avviamento è su ON...............................................................................37
			La spia di avvertenza ESP‚ rimane accesa fissa......................................................................................................................38
			La spia ABS non si accende quando il commutatore di avviamento è su ON..............................................................................................39
			La spia ABS si accende fissa........................................................................................................................................39
			La spia EBD (spia freni) rimane accesa fissa........................................................................................................................40
			Verifica circuito collegamento dati seriale.........................................................................................................................42
			DTC C1016: Interruttore luce freno..................................................................................................................................44
			DTC C1017 / C1023: Sensore laterale G / sensore velocità d'imbardata................................................................................................46
			DTC C1020 / C1028: Guasto alimentazione circuito sensore di pressione cilindro mastro...............................................................................47
			DTC C1021 / C1022 / C1025 / C1026 / C1031 / C1032 / C1035 / C1036: Sensore o encoder / circuito velocità ruota......................................................48
			DTC C1024: Sensore angolo di sterzata...............................................................................................................................50
			DTC C1027: Interruttore ESP‚ OFF....................................................................................................................................50
			DTC C1033: Deviazione sensore di velocità della ruota...............................................................................................................51
			DTC C1034 / C1039: Guasto di alimentazione del gruppo sensore G / velocità d'imbardata / guasto interno.............................................................53
			DTC C1037: Guasto di alimentazione sensore angolo di sterzo.........................................................................................................54
			DTC C1038: Il sensore dell'angolo di sterzata rileva il contatore...................................................................................................55
			DTC C1040: ESP‚ Funzionamento continuo..............................................................................................................................56
			DTC C1041 / C1042 / C1043 / C1044 / C1045 / C1046 / C1051 / C1052 / C1053 / C1054 / C1055 / C1056: Elettrovalvola Ingresso / Uscita / Interruzione / Aspirazione....57
			DTC C1057: Tensione di alimentazione troppo alta / troppo bassa.....................................................................................................58
			DTC C1061: Circuito motorino pompa..................................................................................................................................59
			DTC C1063: Circuito driver alimentazione elettrovalvola.............................................................................................................60
			DTC C1071: Guasto interno modulo di controllo.......................................................................................................................61
			DTC C1075: Taratura sensore angolo di sterzata......................................................................................................................61
			DTC C1091: Dati non validi CAN dall'ECM.............................................................................................................................62
			DTC C1096: Sensore G / velocità d'imbardata errore contatore messaggi...............................................................................................62
			DTC U0073: modulo di controllo bus di comunicazione disattivato.....................................................................................................64
			DTC U0100: Comunicazione persa con il modulo ECM / PCM..............................................................................................................66
			DTC U0101 Comunicazione persa con il modulo TCM.....................................................................................................................67
			DTC U0114 Comunicazione persa con il modulo di controllo frizione trazione a quattro ruote motrici..................................................................69
			DTC U0123 Perdita di comunicazione con il modulo sensore velocità d'imbardata.......................................................................................70
			DTC U0126: Comunicazione perduta con il sensore angolo di sterzo....................................................................................................71
			Controllare il circuito di tensione e di massa del gruppo modulo di controllo / unità idraulica ESP‚................................................................73
		Istruzioni di Riparazione...............................................................................................................................................74
			Controllo del funzionamento dell'unità idraulica ESP‚...............................................................................................................74
			Calibrazione del sensore............................................................................................................................................75
			Ispezione a bordo del gruppo modulo di controllo / unità idraulica ESP‚.............................................................................................75
			Rimozione e installazione del gruppo modulo di controllo / unità idraulica ESP‚.....................................................................................76
			Ispezione su veicolo del sensore di velocità ruota anteriore........................................................................................................78
			Rimozione e installazione del sensore di velocità ruota anteriore...................................................................................................78
			Ispezione sensore di velocità ruota anteriore.......................................................................................................................78
			Ispezione su veicolo del sensore di velocità della ruota posteriore.................................................................................................78
			Rimozione e installazione del sensore di velocità ruota posteriore..................................................................................................78
			Ispezione sensore di velocità ruota posteriore......................................................................................................................78
			Ispezione su veicolo dell'encoder del sensore di velocità ruota anteriore...........................................................................................78
			Rimozione e installazione dell'encoder sensore di velocità ruota anteriore..........................................................................................78
			Ispezione su veicolo del sensore di velocità della ruota posteriore.................................................................................................78
			Rimozione e installazione dell'encoder del sensore di velocità ruota posteriore.....................................................................................78
			Ispezione a bordo veicolo del sensore di pressione cilindro mastro..................................................................................................78
			Ispezione a bordo veicolo del sensore G / velocità d'imbardata......................................................................................................79
			Rimozione e installazione del sensore G / velocità d'imbardata......................................................................................................81
			Ispezione del sensore G / velocità d'imbardata......................................................................................................................81
			Ispezione a bordo del veicolo del sensore angolo di sterzo..........................................................................................................82
			Installazione e rimozione sensore angolo di sterzata................................................................................................................82
			Ispezione del sensore angolo di sterzo..............................................................................................................................82
			Rimozione e installazione dell'interruttore ESP‚ OFF................................................................................................................83
			Ispezione interruttore ESP‚ OFF.....................................................................................................................................83
		Specifiche Tecniche.....................................................................................................................................................83
			Specifiche coppia di serraggio......................................................................................................................................83
		Strumentazione e Attrezzatura Specifica.................................................................................................................................84
			Attrezzo speciale...................................................................................................................................................84
