Suzuki SX4 RW416 RW419D Programme de Stabilité électronique Manuel d’Entretien Supplémentaire – PDF DOWNLOAD

Description

Suzuki SX4 RW416 RW419D Programme de Stabilité électronique Manuel d’Entretien Supplémentaire – PDF DOWNLOAD

FILE DETAILS:

Suzuki SX4 RW416 RW419D Programme de Stabilité électronique Manuel d’Entretien Supplémentaire – PDF DOWNLOAD

Language : French
Pages : 84
Downloadable : Yes
File Type : PDF

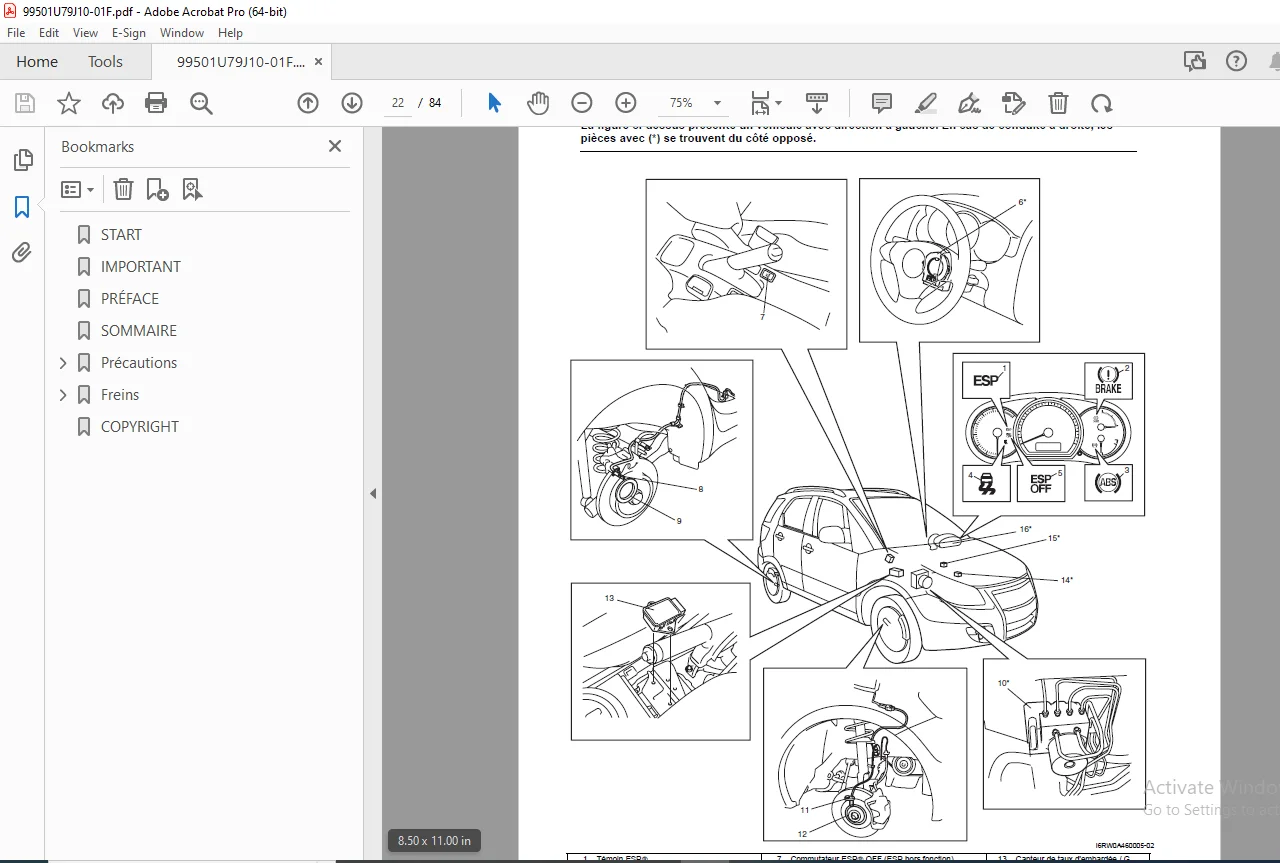

IMAGES PREVIEW OF THE MANUAL:

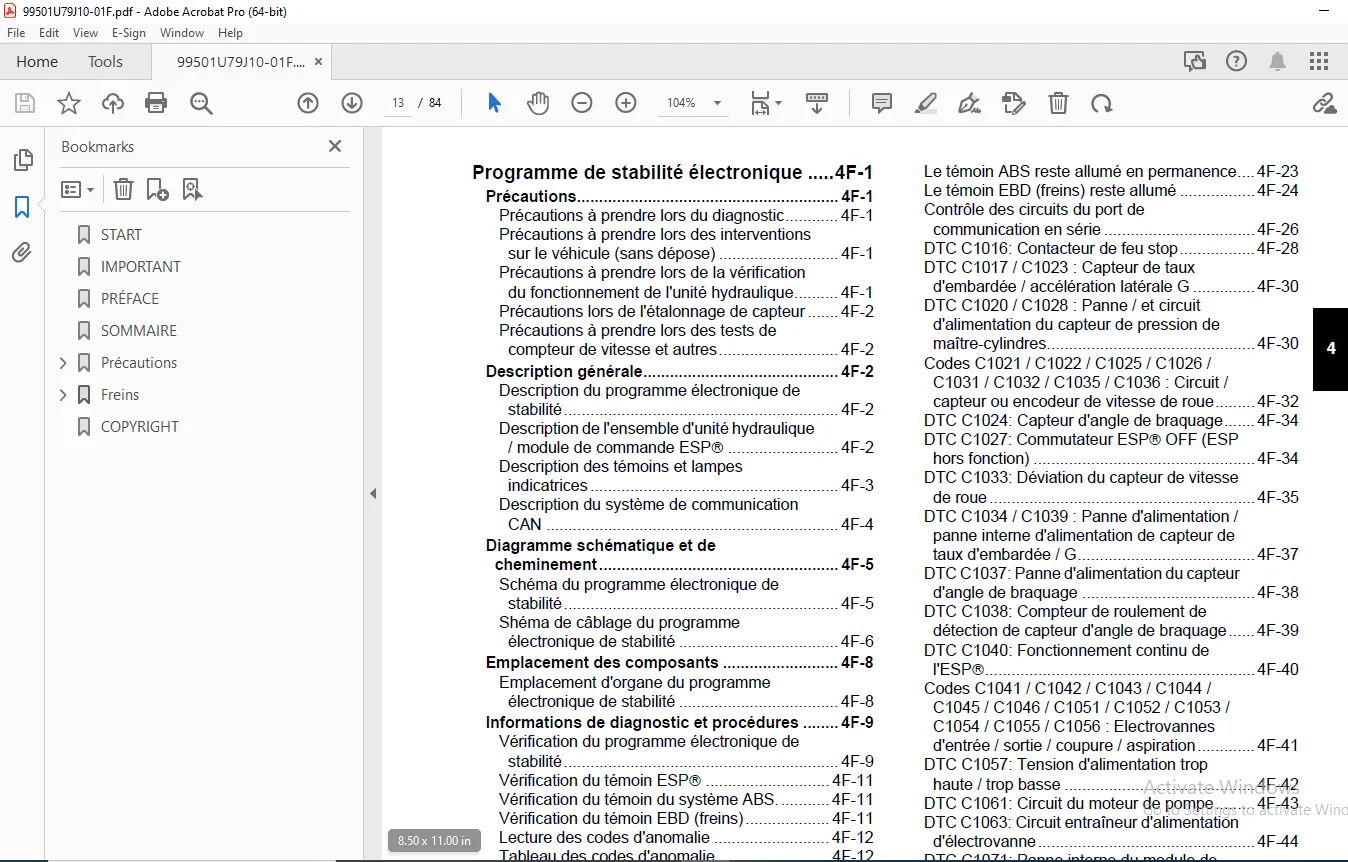

TABLE OF CONTENTS:

Suzuki SX4 RW416 RW419D Programme de Stabilité électronique Manuel d’Entretien Supplémentaire – PDF DOWNLOAD

START.......................................................................................................................................................................84
IMPORTANT................................................................................................................................................................... 1
PRÉFACE..................................................................................................................................................................... 3
SOMMAIRE.................................................................................................................................................................... 5
Précautions................................................................................................................................................................. 7
	Précautions............................................................................................................................................................. 8
		Précautions......................................................................................................................................................... 8
			Précautions d'usage............................................................................................................................................. 8
			Précaution en cas d'ESP‚........................................................................................................................................11
			Préautions à prendre pour les freins............................................................................................................................11
Freins......................................................................................................................................................................13
	Programme de stabilité électronique.....................................................................................................................................15
		Précautions.........................................................................................................................................................15
			Précautions à prendre lors du diagnostic........................................................................................................................15
			Précautions à prendre lors des interventions sur le véhicule (sans dépose)......................................................................................15
			Précautions à prendre lors de la vérification du fonctionnement de l'unité hydraulique..........................................................................15
			Précautions lors de l'étalonnage de capteur.....................................................................................................................16
			Précautions à prendre lors des tests de compteur de vitesse et autres...........................................................................................16
		Description générale................................................................................................................................................16
			Description du programme électronique de stabilité..............................................................................................................16
			Description de l'ensemble d'unité hydraulique / module de commande ESP‚.........................................................................................16
			Description des témoins et lampes indicatrices..................................................................................................................17
			Description du système de communication CAN.....................................................................................................................18
		Diagramme schématique et de cheminement.............................................................................................................................19
			Schéma du programme électronique de stabilité...................................................................................................................19
			Shéma de câblage du programme électronique de stabilité.........................................................................................................20
		Emplacement des composants..........................................................................................................................................22
			Emplacement d'organe du programme électronique de stabilité.....................................................................................................22
		Informations de diagnostic et procédures............................................................................................................................23
			Vérification du programme électronique de stabilité.............................................................................................................23
			Vérification du témoin ESP‚.....................................................................................................................................25
			Vérification du témoin du système ABS...........................................................................................................................25
			Vérification du témoin EBD (freins).............................................................................................................................25
			Lecture des codes d'anomalie....................................................................................................................................26
			Tableau des codes d'anomalie....................................................................................................................................26
			Effacement de code d'anomalie...................................................................................................................................30
			Tableau de sûreté intégrée......................................................................................................................................31
			Données de l'analyseur-contrôleur...............................................................................................................................33
			Le témoin ESP‚ ne s'allume pas quand le contact est mis.........................................................................................................35
			Le témoin ESP‚ reste allumé en permanence.......................................................................................................................36
			Le témoin ABS ne s'allume pas quand le contact est mis..........................................................................................................37
			Le témoin ABS reste allumé en permanence........................................................................................................................37
			Le témoin EBD (freins) reste allumé.............................................................................................................................38
			Contrôle des circuits du port de communication en série.........................................................................................................40
			DTC C1016: Contacteur de feu stop...............................................................................................................................42
			DTC C1017 / C1023 : Capteur de taux d'embardée / accélération latérale G........................................................................................44
			DTC C1020 / C1028 : Panne / et circuit d'alimentation du capteur de pression de maître-cylindres................................................................45
			Codes C1021 / C1022 / C1025 / C1026 / C1031 / C1032 / C1035 / C1036 : Circuit / capteur ou encodeur de vitesse de roue..........................................46
			DTC C1024: Capteur d'angle de braquage..........................................................................................................................48
			DTC C1027: Commutateur ESP‚ OFF (ESP hors fonction).............................................................................................................48
			DTC C1033: Déviation du capteur de vitesse de roue..............................................................................................................49
			DTC C1034 / C1039 : Panne d'alimentation / panne interne d'alimentation de capteur de taux d'embardée / G.......................................................51
			DTC C1037: Panne d'alimentation du capteur d'angle de braquage..................................................................................................52
			DTC C1038: Compteur de roulement de détection de capteur d'angle de braquage....................................................................................54
			DTC C1040: Fonctionnement continu de l'ESP‚.....................................................................................................................54
			Codes C1041 / C1042 / C1043 / C1044 / C1045 / C1046 / C1051 / C1052 / C1053 / C1054 / C1055 / C1056 : Electrovannes d'entrée / sortie / coupure / aspiration....55
			DTC C1057: Tension d'alimentation trop haute / trop basse.......................................................................................................56
			DTC C1061: Circuit du moteur de pompe...........................................................................................................................57
			DTC C1063: Circuit entraîneur d'alimentation d'électrovanne.....................................................................................................58
			DTC C1071: Panne interne du module de commande..................................................................................................................59
			DTC C1075: Etalonnage du capteur d'angle de braquage............................................................................................................59
			DTC C1091: Données invalides CAN provenant de l'ECM.............................................................................................................60
			DTC C1096: Erreur de compteur de message de capteur de taux d'embardée / G......................................................................................61
			Code U0073 : Bus de communication de module de commande hors fonction...........................................................................................62
			Code U0100 : Perte de communication avec l'ECM / PCM............................................................................................................64
			Code U0101 de perte de communication avec le TCM................................................................................................................65
			Code U0114 - Perte de communication avec le module de commande d'embrayage de traction sur 4 roues..............................................................67
			Code U0123 - Perte de communication avec le module de capteur de taux d'embardée................................................................................69
			Code U0126 : Perte de communication avec le capteur d'angle de braquage.........................................................................................70
			Vérification des circuits d'alimentation et de masse de l'ensemble d’unité hydraulique / module de commande ESP‚................................................72
		Instructions pour la réparation.....................................................................................................................................73
			Vérification du fonctionnement de l'unité hydraulique ESP‚......................................................................................................73
			Etalonnage de capteur...........................................................................................................................................74
			Examen sur le véhicule de l'ensemble d'unité hydraulique / module de commande ESP‚..............................................................................74
			Dépose et pose de l'ensemble d'unité hydraulique / module de commande ESP‚......................................................................................75
			Inspection sur véhicule du capteur de vitesse de roue avant.....................................................................................................77
			Capteur de vitesse de roue avant, Dépose et Repose..............................................................................................................77
			Vérification du système de capteur de vitesse de roue avant.....................................................................................................77
			Inspection sur le véhicule du capteur de vitesse de roue avant..................................................................................................77
			Capteur de vitesse de roue arrière, Dépose et Repose............................................................................................................77
			Vérification des capteurs de vitesse de roue arrière............................................................................................................77
			Inspection sur véhicule de l'encodeur du capteur de vitesse de roue avant.......................................................................................77
			Dépose et pose de l'encodeur du capteur de vitesse de roue avant................................................................................................77
			Inspection sur le véhicule de l'encodeur du capteur de vitesse de roue avant....................................................................................77
			Dépose et pose de l'encodeur du capteur de vitesse de roue arrière..............................................................................................77
			Examen sur le véhicule du capteur de pression de maître-cylindres...............................................................................................77
			Examen sur le véhicule de capteur de taux d'embardée / G........................................................................................................78
			Dépose et pose du capteur de taux d'embardée / G................................................................................................................80
			Examen du capteur de taux d'embardée / G........................................................................................................................80
			Examen sur le véhicule du capteur d'angle de braquage...........................................................................................................80
			Dépose et pose du capteur d'angle de braquage...................................................................................................................81
			Examen du capteur d'angle de braquage...........................................................................................................................81
			Dépose et pose du commutateur ESP‚ OFF (ESP hors fonction)......................................................................................................81
			Examen du commutateur ESP‚ OFF (ESP hors fonction)..............................................................................................................82
		Spécifications......................................................................................................................................................82
			Spécifications des couples de serrage...........................................................................................................................82
		Outils spéciaux et matériel.........................................................................................................................................83
			Outil spécifique................................................................................................................................................83
