Tadano AR-4000M オールテレーンクレーン ラフィングジブ 取扱説明書
$23.95
Tadano AR-4000M オールテレーンクレーン ラフィングジブ 取扱説明書 – PDF DOWNLOAD
Description
Tadano AR-4000M オールテレーンクレーン ラフィングジブ 取扱説明書 – PDF DOWNLOAD
FILE DETAILS:
Tadano AR-4000M オールテレーンクレーン ラフィングジブ 取扱説明書 – PDF DOWNLOAD
Language : Japanese
Pages :169
Downloadable : Yes
File Type : PDF
TABLE OF CONTENTS:
Tadano AR-4000M オールテレーンクレーン ラフィングジブ 取扱説明書 – PDF DOWNLOAD
コ
安全のために
はじめに
目次
ラフィングジブ操作
各部の名称
从
ラフィングジブ操作
つり荷作業準備
ワイヤロープの掛け換え
ラフィングジブの脱着
操作装置
ジプ長さーリンク組合せ
作業準備
ジブ連結ビン操作
ラフィングジブの組立
平組み、 立ち組み、 斜め組み共通作業
準備作業
根本シープ、 エコライザシーブの取付け ······28
ベースジブ Ass’y の取付け
ミドルジブ取付け前準備作業
ロングバックテンションワイヤ使用時) ···32
ミドルジブ取付け前準備作業
ショートバックテンションワイヤ使用時) ・・・40
ラフィングジブの組立方法
平組み概略
立ち組み概略
斜め組み概略
ラフィングジブの組立 (平組み)
作業時の注意
平組み共通作業
[H-1] 18m~72m ジブ (LA・LB性能)、
18m~63mジブ (LC性能)、
18m54mジア (LD 性能)、
18m~27mジブ (LE 性能)
[H-2] 72m ジブ (LC LD性能)
(H-3) 63m ジブ (LD性能)
ラフィングジブの組立 (立ち組み) 作業時の注意
〔T-1) 18m~45m ジブ・
ラフィングジブの組立 (斜め組み)
…………102
作業時の注意
作業時の注意
ラフィングジブの組立 (斜め組み) …………102
……108
ラフィングジブジブの分
ラフィングジブの分解 (平組み)
作業時の注意
127
分解作業
+128
ラフィングジブの分解 (立ち組み)
作業時の注意
分解作業 ・・・・・・・
ラフィングジブの分解 (斜め組み)
作業時の注意
分解作業
平組み、立ち組み、斜め組み共通作業
シープAss’yの連絡および各ワイヤロープの
取外し
ベースシープAssyおよびシーブ Ass’yの
取外し
スペース一覧表
作業時に必要な後方スペース
平組み時と立ち組み時の組立スペース比較 …162
平組み時と斜め組み時の組立スペース比較 ···163

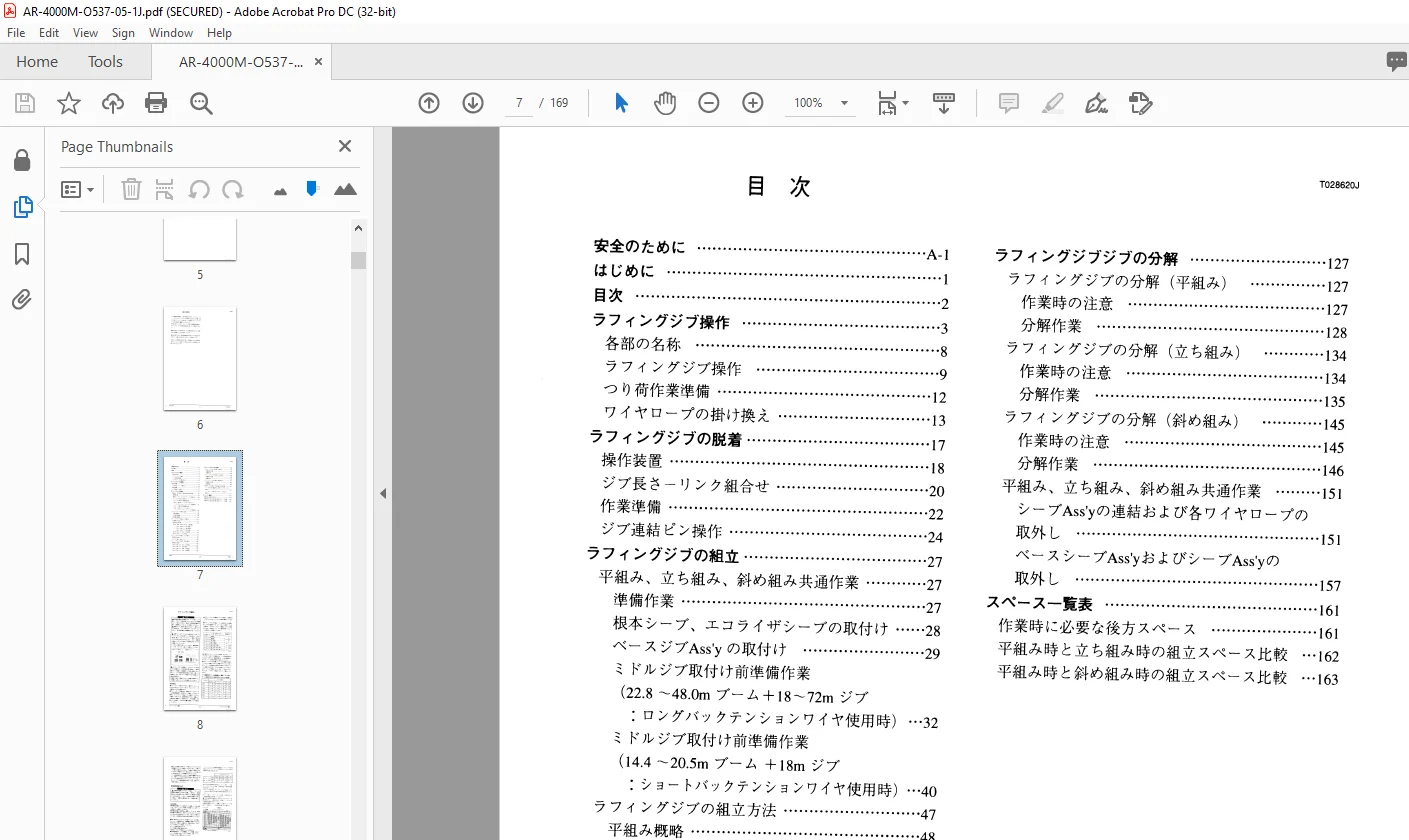

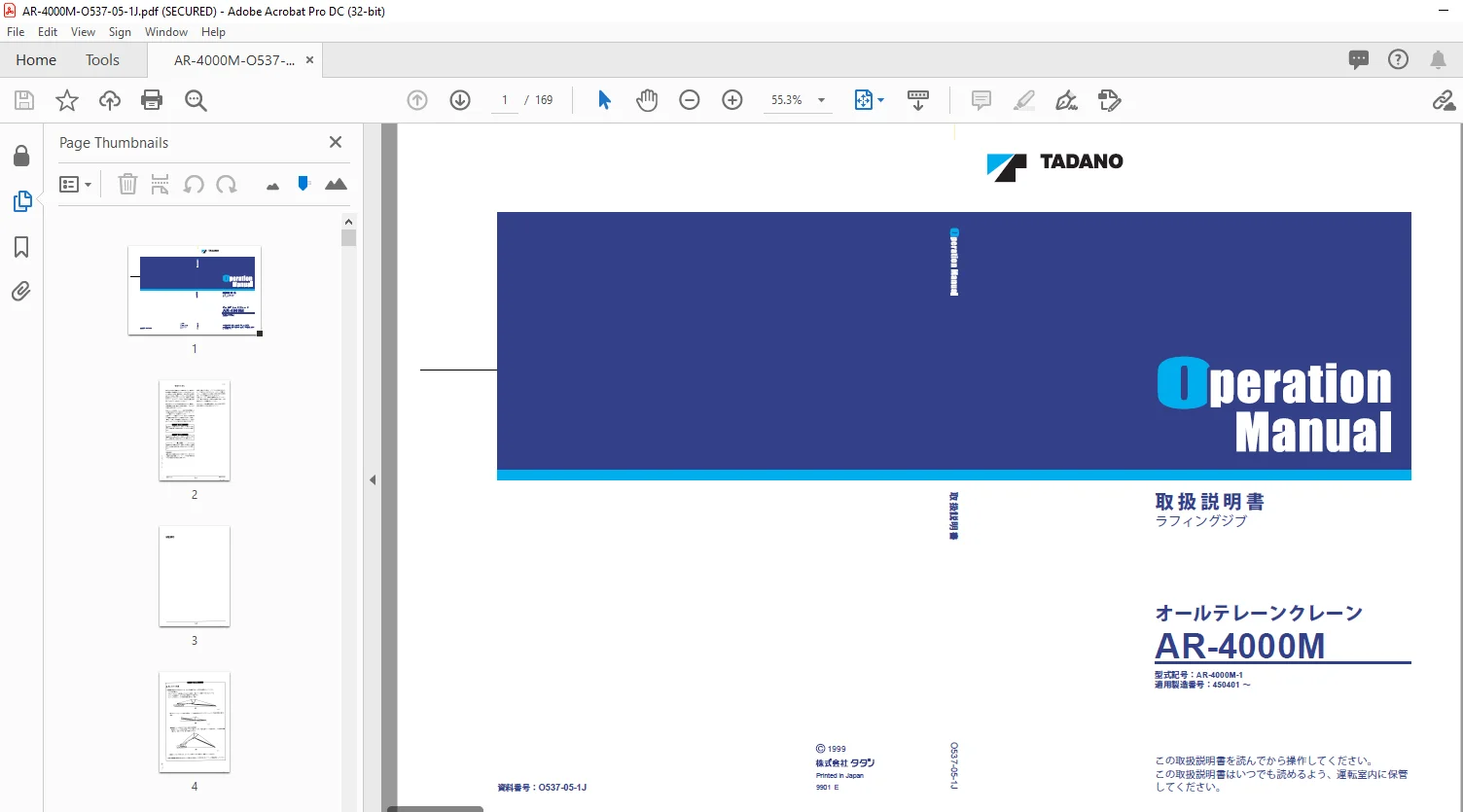

IMAGES PREVIEW OF THE MANUAL:
