Terex Demag Crane CC1800-1 300T Electric System & Schematic Diagram Manual PDF

Description

Terex Demag Crane CC1800-1 300T Electric System & Schematic Diagram Manual – PDF DOWNLOAD

FILE DETAILS:

Terex Demag Crane CC1800-1 300T Electric System & Schematic Diagram Manual – PDF DOWNLOAD

Language : English
Pages : 174
Downloadable : Yes
File Type : PDF

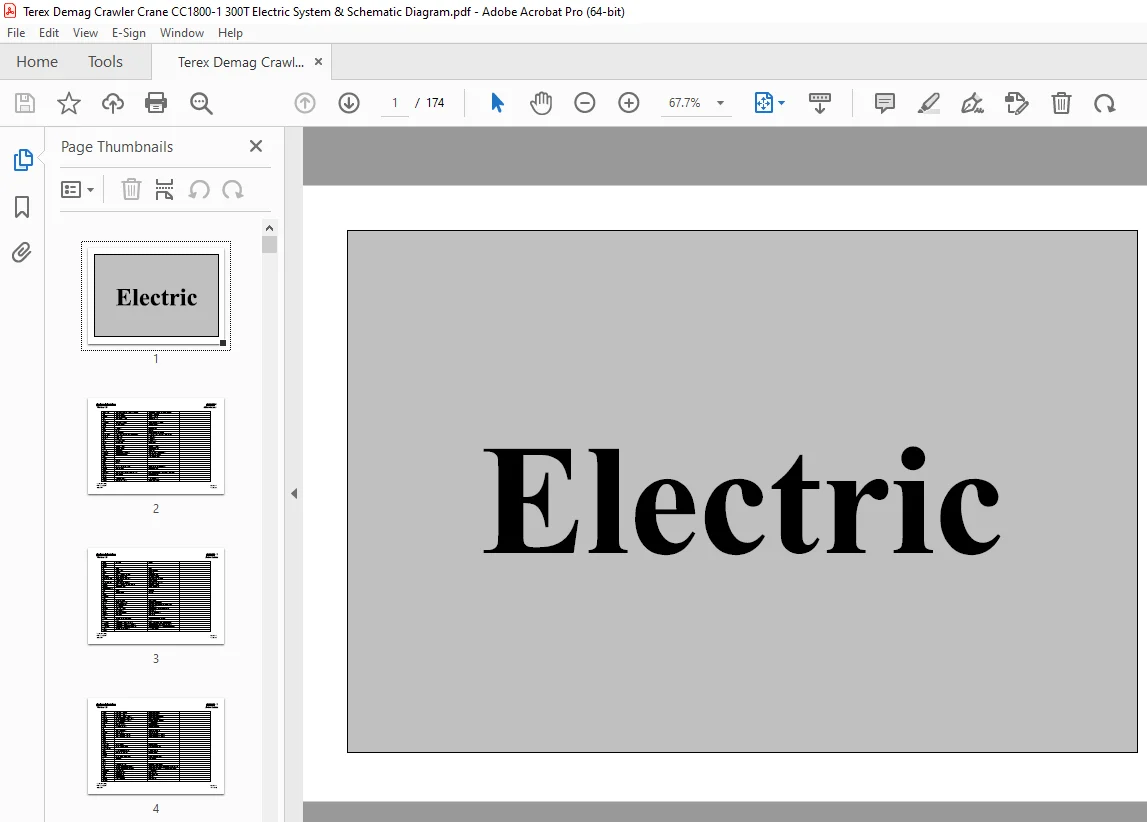

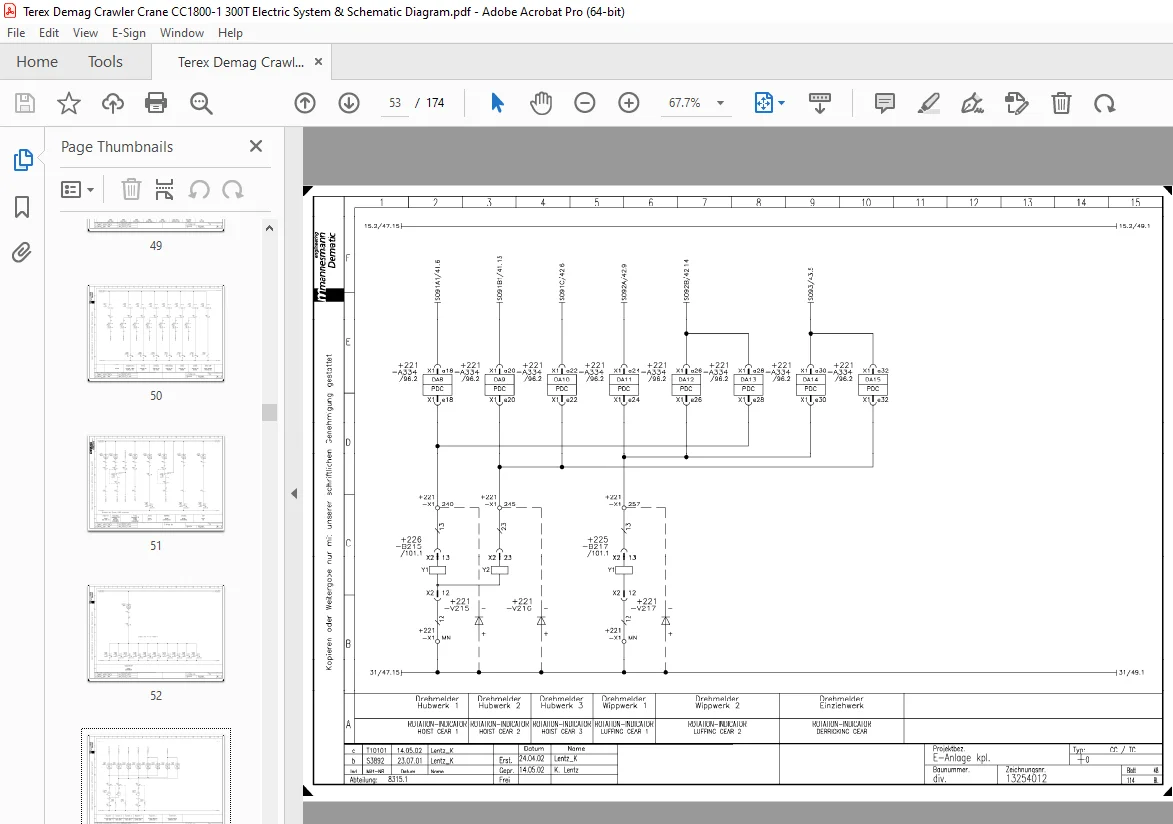

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Terex Demag Crane CC1800-1 300T Electric System & Schematic Diagram Manual – PDF DOWNLOAD

ADM-AR Adapting module – display control Adaptions-Modul-Anzeigeregelung
AE Analog input Analog Eingang
AGND Analog ground Analog Masse
AK Connecting head Anschlußkopf
ALT
AMODE Automatic mode Automatischer Betrieb
AUS Tempomat off Tempomat aus
BB-3
BEL Lighting Beleuchtung
BRE Brake Bremse
C3 Speed signal Geschwindigkeitssignal
CAN-BUS Controler area network Bussystem Controler Area Network’ Bussystem
CAN-H CAN high CAN high
CAN-L CAN low CAN low
CC Crawler crane Raupenkran
CC-/+ Tempomat Tempomat
CM
DA# Digital output Digital Ausgang
DE# Digital input Digital Eingang
DIAG Diagnosis Diagnose
DPUMP Dieselpump of heater Dieselpumpe für Heizung
DREH# Rotating indicator Windendrehmelder
DSF Fahrpedalsperre?
DYN#
FCH high??
FCL low??
FCM
FFG# Supply for drive pedal Versorgung für Fahrpedal
FG#-/+ Handthrottle Handfahrgeber
FREI
FR-SKN Vehicle control-heavy series new Fahrzeug-Regelung-schwere Klasse neu
FSBE Handbrake Feststellbremse
FSG#
GAS# Throttle idling Leergasschalter
GEBL Blower of heater Heizungsgebläse
Technical Training
Wolfram A. Kerth
16.06.2003
CC 1800 – 1
Version 4.0
Technical Training
Version 4.0
CC 1800 – 1
Abbreviations
GND Ground Masse
GSV#
GVS#
H High High
HA Main boom Hauptausleger
HEIZ Heater Heizung
HF Hand operated throttle Handfahrgeber
HF-GND CAN-HF-ground CAN-HF Masse
HH=CAN HH High speed CAN high High speed CAN high
HI Luffing jib Hilfsausleger
HL=CAN-HL High speed CAN low High speed CAN low
HSIG# Hand operated throttle signal Handgas Signal
IFMCR Diagnosis wire Diagnoseleitung
IFM-ECOMAT
IN# Input Eingang
IW Actual value Istwert
IXO#
K-DIAG
K#S
KGND Crane ground Kran Masse
KL.50 Input engine start Eingang Motor start
KL# Terminal number Klemme mit Nummernbezeichnung
KLD+ Terminal D+ Klemme D+
KLIMA AC-unit, Limit Klimaanlage, Begrenzung+C40
KLW Terminal W Klemme W
KUP# Coupling switch Kupplungsschalter
KUPPL Coupling Kupplung
KW
KWSE Sensor for coolant level Kühlwasserstands-Sensor
L Low Low
LAADM Monitoring light for ADM ADM Überwachung, Meldeleuchte
LAPOEL Monitoring engine oil pressure Überwachunug des Motoröldruckes
LATMOT Monitoring coolant temperature Überwachung der Kühlmitteltemperatur
LFSE Sensor for air cleaner Luftfiltersensor
MBE#
Technical Training
Wolfram A. Kerth
16.06.2003
CC 1800 – 1
Version 4.0
Technical Training
Version 4.0
CC 1800 – 1
Abbreviations
MCH Motor-CAN high Motor-CAN high
MCL Motor-CAN low Motor-CAN low
MCM Motor-CAN HF-ground Motor-CAN HF-Masse
MC7C Power limiting control unit Grenzlastregelung
MFA10 Multi functional display Multifunktions-Display
MKLE Exhaustbrake Auspuffklappe
MR Engine control Motorregelung
MSK Multisensorcard Multisensorkarte
N
NE Neutral position Neutralstellung??
NMOT Engine revs Motordrehzahl
NX# Neutral switch X-level Neutralschalter, X-Ebene
NY# Neutral switch Y-level Neutralschalter, Y-Ebene
OUT
OX#
OXO.#
PATANZ PDC display PDC-Anzeige
PATIMZ Pulse counter card Impuls-Zählerkarte
PATVIDEO
PDC Crane control system Kransteuerung
POEL Engine oil pressure Motoröldruck
PUHR
PWM Pulse width modulated Pulsweitenmoduliert
R Resistor Widerstand
RES
RK#
RxD Receiver of data Empfänger von Daten
S-B Tempomat speed reduction Tempomat Reduzierung der Geschwindigkeit
S+B Tempomat speed increasing Tempomat Erhöhung der Geschwindigkeit
SCHIRM Radioshield Abschirmung
SGND Signal ground Signal Masse
SIG# Signal input Signaleingang
SOLL Desired value Sollwert
SSIG# Control signal Steuersignal
STAT#
Technical Training
Wolfram A. Kerth
16.06.2003
CC 1800 – 1
Version 4.0
Technical Training
Version 4.0
CC 1800 – 1
Abbreviations
SUM
TEMP
TEMPF# Temperature sensor für heater/AC-unit Temperaturfühler für Heizung/Klima
TEST
TM
TMOT Engine coolant temperature Dieselmotor-Kühlmitteltemperatur
TROE Locking the drivepedal Fahrpedalsperre
TS Dead man switch Totmannschalter
TSV Tempomat power supply 24 V Tempomat Spannungsversorgung 24 V
TxD Transmitter of data Sender von Daten
U_OUT Power supply for emergency control Stromversorgung für Notbetrieb
UBE Operating voltage Betriebsspannung
VAC Alternating current Wechselstrom
VDC Direct current Gleichstrom
VIDEO
WPUMP Waterpump of heater Wasserpumpe für Heizung
ZERO an Kranmasse
ZSVG Aux. power supply Zusätzliche Stromversorgung
