Terex Kran Mobilkran AC40-1 Achs Lenksystem Allgemeines Handbuch PDF

Description

Terex Kran Mobilkran AC40-1 Achs Lenksystem Allgemeines Handbuch – PDF DOWNLOAD

FILE DETAILS:

Terex Kran Mobilkran AC40-1 Achs Lenksystem Allgemeines Handbuch – PDF DOWNLOAD

Language : German
Pages : 41
Downloadable : Yes
File Type : PDF

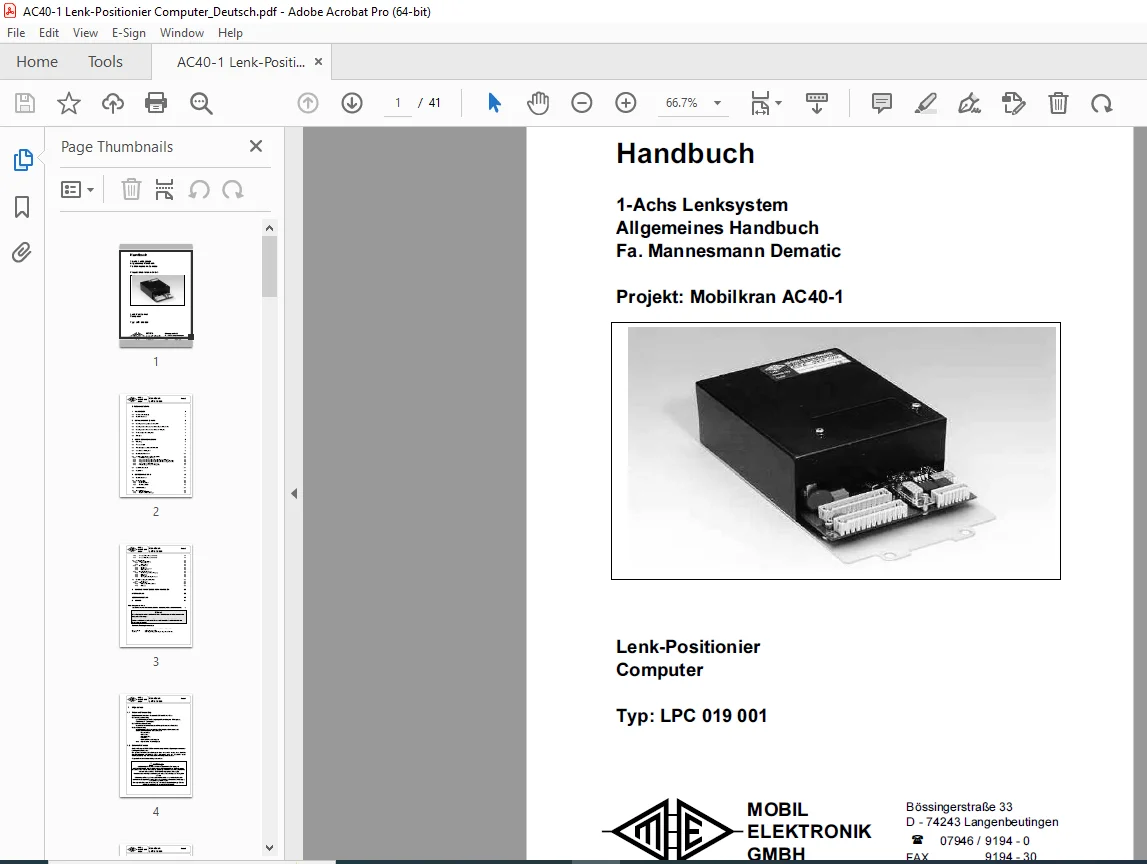

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Terex Kran Mobilkran AC40-1 Achs Lenksystem Allgemeines Handbuch – PDF DOWNLOAD

1 ALLGEMEINES
Dokumentationsumfang
Sicherheitshinweise
2 INSTALLATIONS ANLEITUNG
Montage und Auslegung der Lenkzylinder
Montage und mechanischer Anschluß der Hydraulikeinheiten
2.4 Verdrahtung des Gesamtsystems
Montage und mechanischer Anschluß der Winkelgeber
Sonstiges
INBETRIEBNAHMEANLEITUNG
Einleitung
Voraussetzungen
Überprüfung der elektrischen Installation
Anschluß der Winkelgeber
Elektronik LPC 019 001
Achsabgleich mit Onboard-Bedienelementen
Achse für den Abgleich wählen
Abgleich des Winkelgebers in Geradeausposition der Achse
Abgleich des Winkelgebers bei maximalen Rechtsausschlag der Achse Abgleich des Winkelgebers bei maximalen Link sausschlag der Achse Abgleichwerte ins EEPROM übertragen
Fehlermeldungen während des Abgleiches
Lenkbetrieb herstellen
Probefahrt
4 BETRIEBSANLEITUNG
Sicherheitshinweise
Das Lenksystem
Das Fahrzeug Der Lenkcomputer Sicherheitskonzept
Abfahrtskontrolle
Wartungshinweise
Tägliche Überprüfungen
Halbjahrliche Überprüfungen
Alle zwei Jahre oder alle 200 000 km Alle vier Jahre oder alle 400 000 km
Lenkfunktionen
Bedienung der Lenkung
Bedienelemente
Lenkverhalten
Sonderfunktionen
Einschalten
Achs-Synchronisation
Fehlerreaktionen Überwachungsfunktionen
Überwachung auf Inversbewegung
Verdrahtung
Lampentest
4.5.3.4 Sonstige Überwachungsfunktionen
Druckversorgung des Lenksystems
Parameterliste
Fehlerleuchte/Fehlersummer
4.6.2 Fehlerspeicher
4.6.2.2 Fehlerliste
SICHERHEITSHINWEISE BEI SERVICE-ARBEITEN
HYDRAULIKPLAN
VERDRAHTUNGSPLAN
8 ANHANG
