Toyota Forklift 7 SM12F Powered Pallet Stacker Parts Catalogue Manual 560555AT – PDF DOWNLOAD

Description

Toyota Forklift 7 SM12F Powered Pallet Stacker Parts Catalogue Manual 560555AT – PDF DOWNLOAD

FILE DETAILS:

Toyota Forklift 7 SM12F Powered Pallet Stacker Parts Catalogue Manual 560555AT – PDF DOWNLOAD

Language : English
Pages : 93
Downloadable : Yes
File Type : PDF

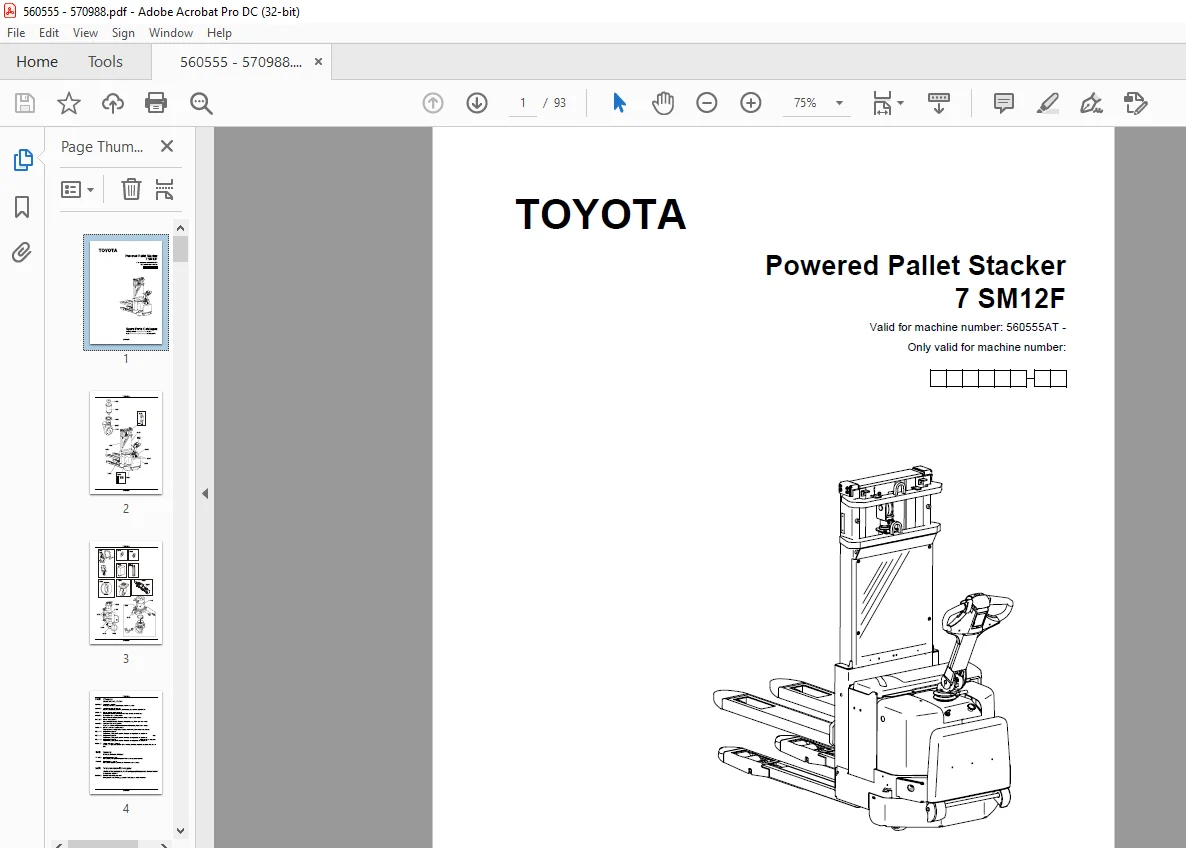

IMAGES PREVIEW OF THE MANUAL:

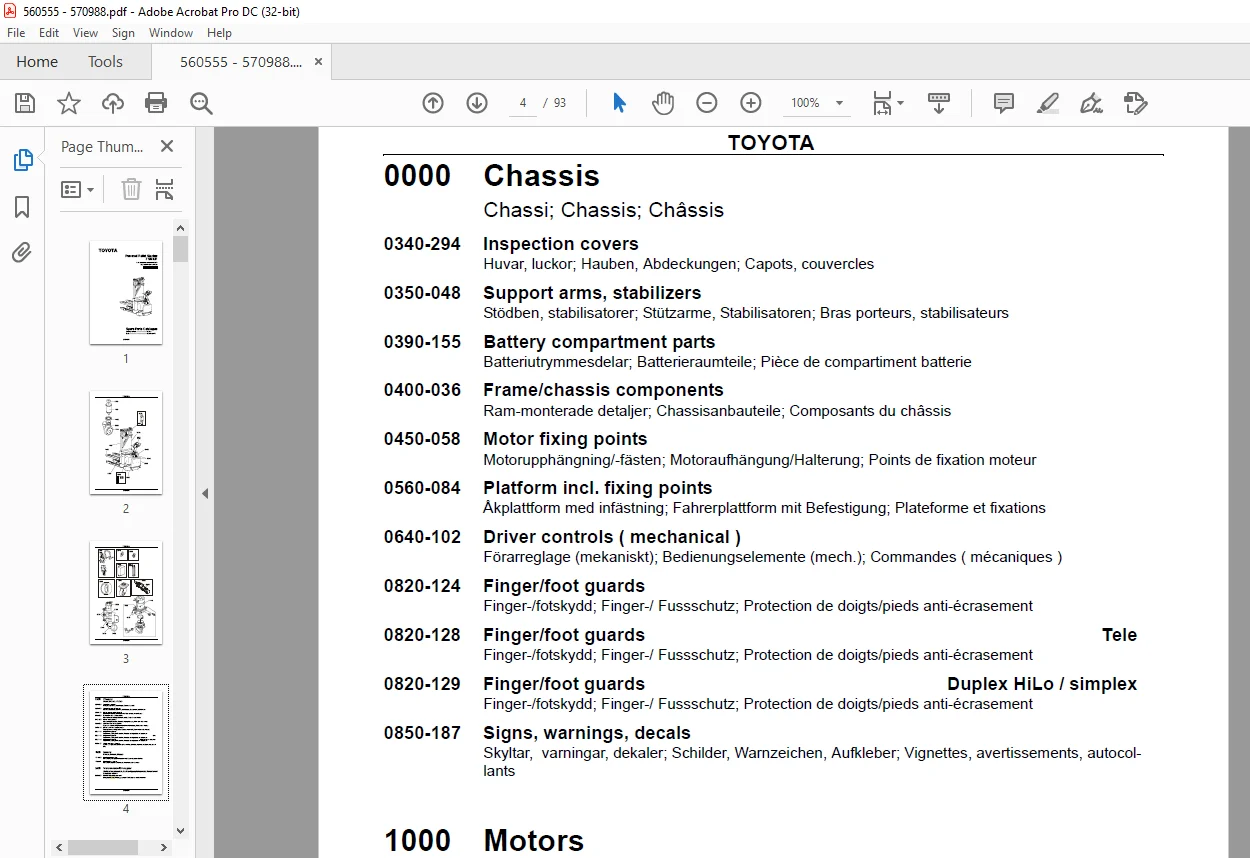

TABLE OF CONTENTS:

Toyota Forklift 7 SM12F Powered Pallet Stacker Parts Catalogue Manual 560555AT – PDF DOWNLOAD

0000 Chassis
Chassi; Chassis; Châssis
0340-294 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0350-048 Support arms, stabilizers
Stödben, stabilisatorer; Stützarme, Stabilisatoren; Bras porteurs, stabilisateurs
0390-155 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0400-036 Frame/chassis components
Ram-monterade detaljer; Chassisanbauteile; Composants du châssis

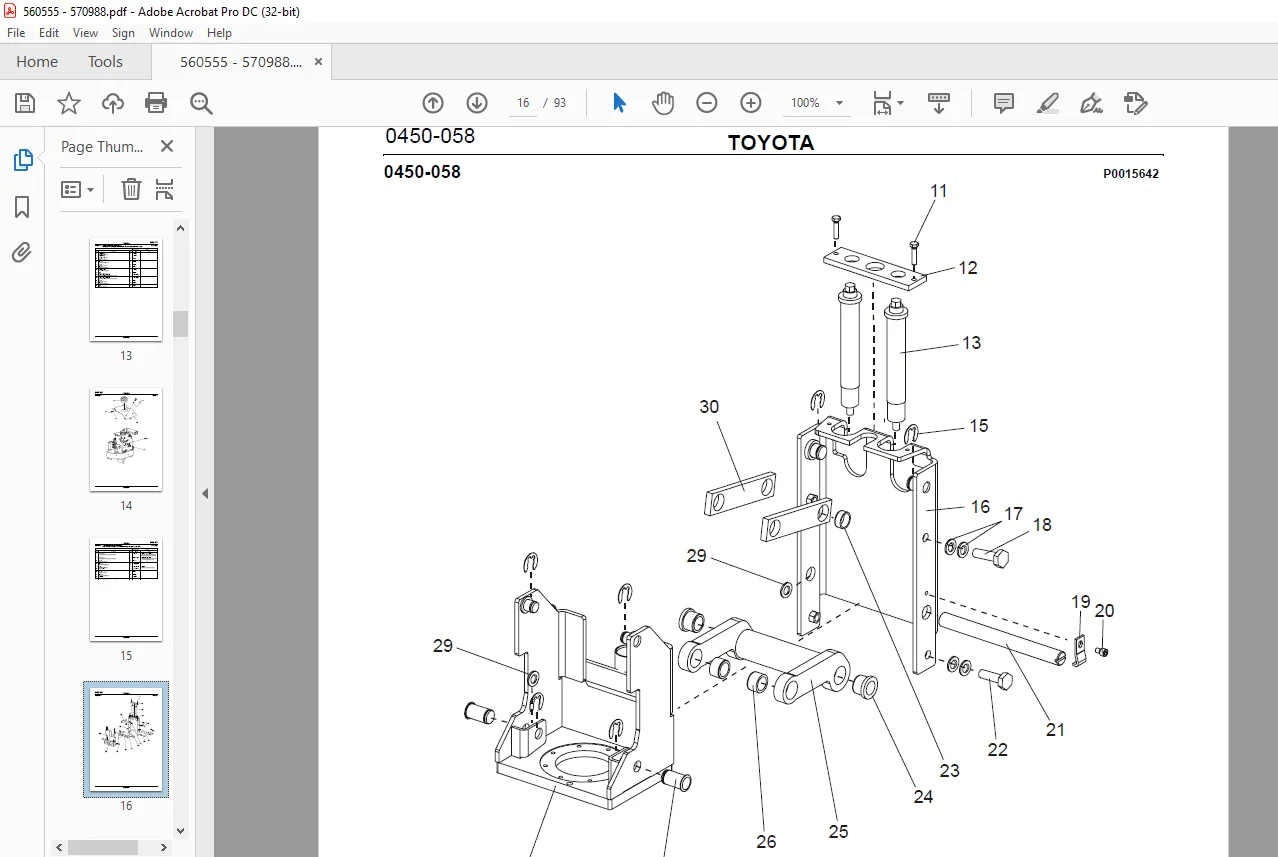

0450-058 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0560-084 Platform incl. fixing points
Åkplattform med infästning; Fahrerplattform mit Befestigung; Plateforme et fixations
0640-102 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0820-124 Finger/foot guards
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0820-128 Finger/foot guards Tele
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0820-129 Finger/foot guards Duplex HiLo / simplex
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0850-187 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants
1000 Motors
Motorer; Motoren; Moteurs
1710-049 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique
1760-041 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-050 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
© TOYOTA
TOYOTA
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3370-023 Electromagnetic parking brake
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3530-056 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-065 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3550-207 Fork/support arm wheels Bogiewheel
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
3550-208 Fork/support arm wheels Singel wheel
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4110-247 Steering arm / wheel / lever Without driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4110-248 Steering arm / wheel / lever With driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4180-019 Steering bearings, radial bearing
Styrlagring/-krans ; Führungslagerung, Lenkkranz; Paliers de direction, paliers radials
© TOYOTA
TOYOTA
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-068 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-029 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5190-059 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5310-096 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5460-046 Transistor panel
Transistorpanel ; Transistorpanel; Panneau transistor
5590-050 Work function harnesses/ fuse
Arbetsfunktionskablage/ -säkring; Steurstromverkabelung/ -Sicherung; Câblage/ fusible fonction de
travail
5610-021 Pump contactor
Pumpkontaktor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5820-067 Lift/lowering/reach movment probes/sensors
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction
5830-067 Safety probes/ sensors
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-121 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6230-065 Hydraulic lines chassis Tele + Simplex
Chassimonterade hydraulledningar; Hydraulikleitungen Chassis; Circuits hydrauliques châssis
6230-066 Hydraulic lines chassis Duplex Hi – Lo
Chassimonterade hydraulledningar; Hydraulikleitungen Chassis; Circuits hydrauliques châssis
6610-086 Main lift cylinders Simplex
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-087 Main lift cylinders Tele
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-089 Main lift cylinders Duplex HiLo
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6630-009 Support arm/ initial lift cylinders
Stödbens/ initiallyftcylinder; Stützarm-/ Initialhubzylinder; Vérin de bras- support/ levée initiale
© TOYOTA
TOYOTA
7000 Work function – lifting masts
Arbetsfunktion – lyftstativ; Arbeitsfunktion – Hubgerüste; Fonction de travail
– mâts de levage
7120-175 Main lift chain system Tele
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7120-176 Main lift chain system Duplex Hi – Lo
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7120-177 Main lift chain system Simplex
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7150-022 Main mast guidance/ dampers
Huvudstativ-styrning/dämpning; Führungen/ Dämpfer Haupthubergüst; Guidage/amortissement mât
principal
7420-209 Forkcarriage unit,integ.sideshift,fork spread
Gaffelvagn med sideshift/gaffelspridning; Gabelwagen/-mit Seitensch/Zinkenverst; Tablier portefourches
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9400-054 Extra electrical equipment
Extra elektrisk utrustning; Elektrische Zusatzausrüstung ; Equipement électrique supplémentaire
9400-055 Extra electrical equipment Only UK
Extra elektrisk utrustning; Elektrische Zusatzausrüstung ; Equipement électrique supplémentaire
9400-078 Extra electrical equipment
Extra elektrisk utrustning; Elektrische Zusatzausrüstung ; Equipement électrique supplémentaire
9420-015 Truck log device, code locking device
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code
9500-382 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
