Wacker Neuson 1903 Crawler Excavator Parts Manual 1000141530 PDF

Description

Wacker Neuson 1903 Crawler Excavator Parts Manual 1000141530 – PDF DOWNLOAD

FILE DETAILS:

Wacker Neuson 1903 Crawler Excavator Parts Manual 1000141530 – PDF DOWNLOAD

Language : English_German_French
Pages : 156
Downloadable : Yes
File Type : PDF

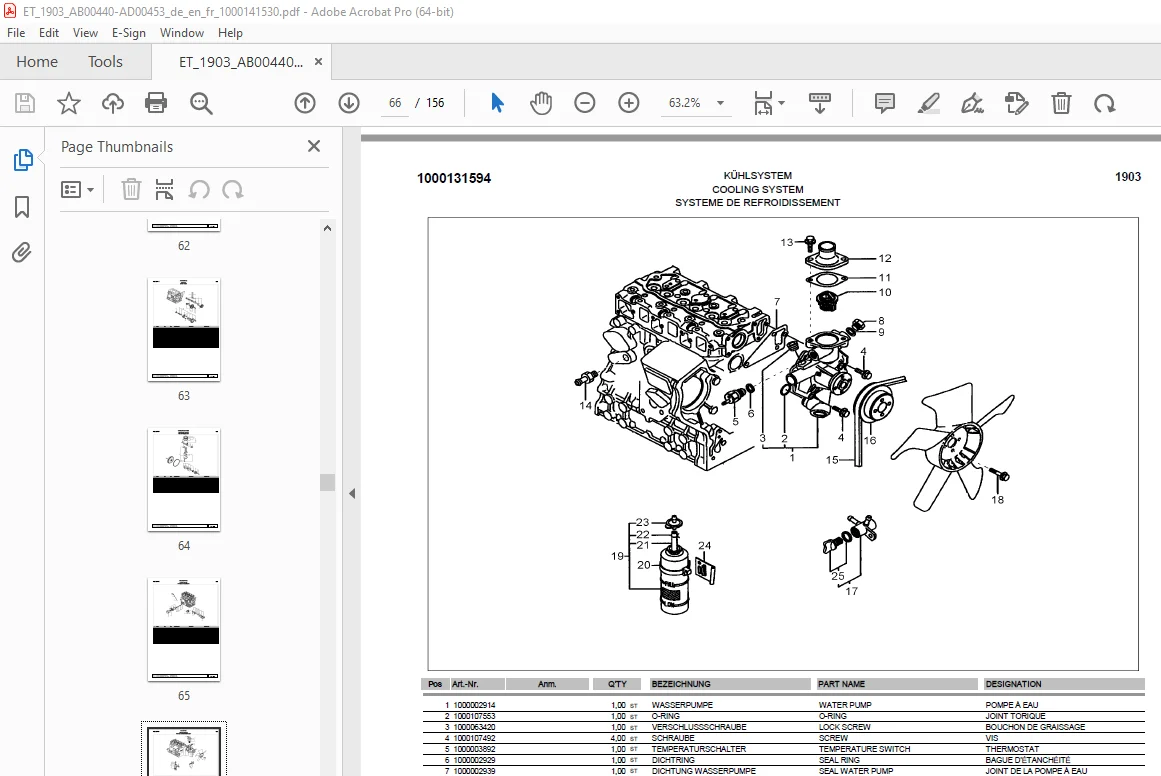

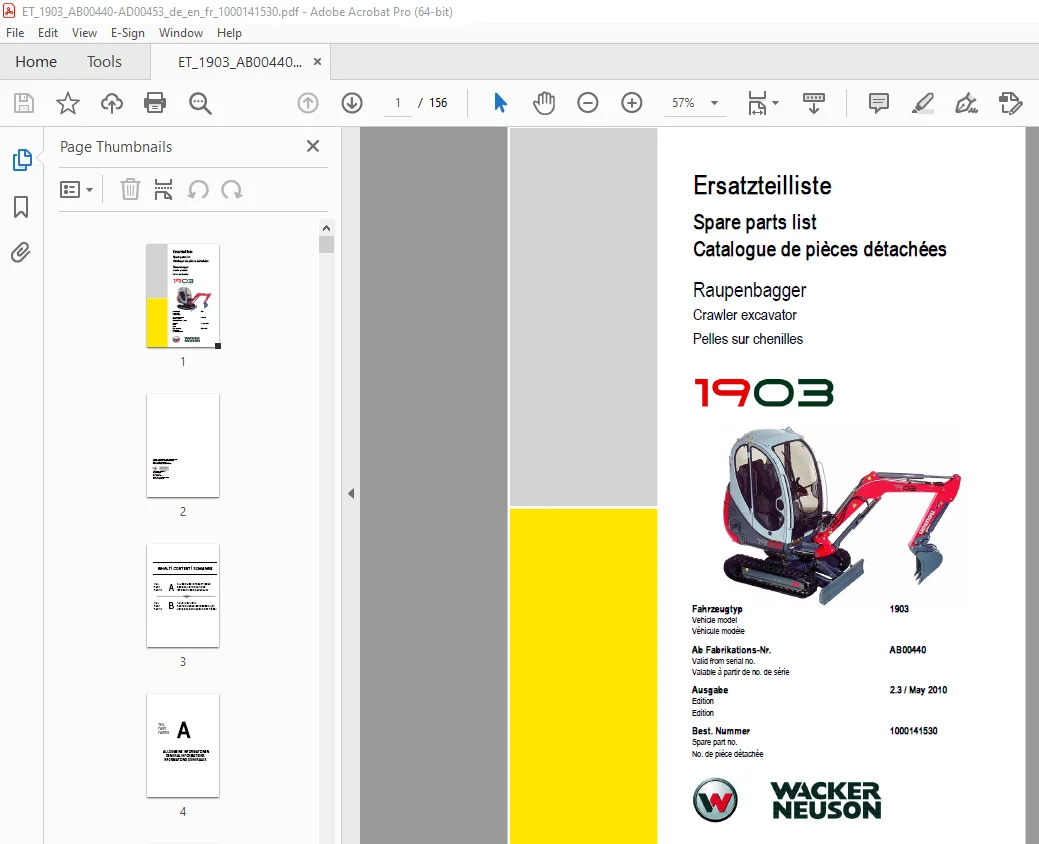

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Wacker Neuson 1903 Crawler Excavator Parts Manual 1000141530 – PDF DOWNLOAD

UNTERWAGEN
UNDERCARRIAGE
CHÂSSIS INFERIEUR
FAHRWERK
UNDERCARRIAGE
CHÂSSIS
01/10
SPANNLAGER
TRACK TENSIONER COMPLETE
PALIER DE SERRAGE
01/20
PLANIERSCHILD
DOZER BLADE
LAME DE TERRASSEMENT
01/30
PLANIERSCHILDVERBREITERUNG
DOZER BLADE BROADENING
ÉLARGISSEMENT LAME NIVELEUSE DU BOUTEUR
01/40
PLANIERSCHILD LANG (OPTION) SP
DOZER BLADE LONG (OPTION)
LAME NIVELEUSE DU BOUTEUR (OPTION)
01/50
PLANIERSCHILDVERBREITERUNG (OPTION LANG)
DOZER BLADE BROADENING (OPTION LONG)
ÉLARGISSEMENT LAME NIVELEUSE DU BOUTEUR
01/60
OBERWAGEN
UPPERCARRIAGE
CHÂSSIS
CHASSIS
CHASSIS
CHÂSSIS
02/10
ABDECKUNG CHASSIS
CHASSIS COVER
COUVERCLE DU CHASSIS
02/20
SCHMIERUNG
LUBRICATION
LUBRIFICATION
02/30
STOSSSTANGE
BUMPER
PARE-CHOC
02/40
RÜCKWAND, MOTORHAUBE
REAR WALL, BONNET
PAROI DE FOND, CAPOT
02/50
SITZKONSOLE – SEITENWAND SP
SEAT CONSOLE – SIDE-WALL
CONSOLE POUR SIÈGE – PAROI LATÉRALE
02/60
SITZKONSOLE – SEITENWAND SP
SEAT CONSOLE – SIDE-WALL
CONSOLE POUR SIÈGE – PAROI LATÉRALE
02/70
DÄMMATTE
INSULATING MAT
TAPIS ISOLANT
02/80
DÄMMATTE
INSULATING MAT
TAPIS ISOLANT
02/90
ARMSYSTEM
BOOM
FLÈCHE
HUBARM
LIFT ARM
FLÈCHE
03/10
LÖFFELSTIEL STANDARD
DIPPER ARM SHORT
BRAS DE LA PELLE COURT
03/20
LÖFFELSTIEL LANG (OPTION) SP
DIPPER ARM LONG (OPTION)
BRAS DE LA PELLE LONG (OPTION)
03/30
LÖFFELGELENK
CONNECTING LINK
BRAS DE GODET
03/40
KABINE
CABIN
CABINE
RAHMENANBAUTEILE 1 SP
CABIN FRAME 1
CADRE DE CABINE 1
04/10
RAHMENANBAUTEILE 1A SP
CABIN FRAME 1A
CADRE DE CABINE 1A
04/20
RAHMENANBAUTEILE CANOPY SP
CABIN FRAME CANOPY
CADRE DE CABIN CANOPY
04/30
VERKLEIDUNGSTEILE 1 SP
COVERING 1
REVÊTEMENT 1
04/40
VERKLEIDUNGSTEILE 1A SP
COVERING 1A
REVÊTEMENT 1A
04/50
VERKABELUNG
CABLING
POSE DE CÂBLES
04/60
FRONTSCHEIBE
FRONT WINDOW
PARE-BRISE
04/70
GLÄSER 2-TÜRIG SP
CABIN WINDOWS
VITRES DE LA CABINE
04/80
KABINENTÜR 1 SP
CABIN DOOR 1
PORTE DE LA CABINE 1
04/90
KABINENTÜR 1A SP
CABIN DOOR 1A
PORTE DE LA CABINE 1A
04/100
RUNDUMLEUCHTE (OPTION) SP
ROTATING BEACON (OPTION)
LAMPE (OPTION)
04/110
SPIEGEL (OPTION) SP
MIRROR (OPTION)
RÉTROVISEUR (OPTION)
04/120
REGENDACH (OPTION) SP
RAIN COVER (OPTION)
PROTECTION PLUIE (OPTION)
04/130
HEIZUNG
HEATING
CHAUFFAGE
04/140
HEIZUNG
HEATING
CHAUFFAGE
04/150
FAHRERSITZ
DRIVERS SEAT
SIÈGE CONDUCTEUR
04/160
FAHRERSITZ
DRIVERS SEAT
SIÈGE CONDUCTEUR
04/170
DIESELMOTOR
ENGINE
MOTEUR
DIESELMOTOR
DIESEL ENGINE
MOTEUR DIESEL
05/10
MOTORLAGERUNG
ENGINE BEDDING
SUSPENSION DU MOTEUR
05/20
WASSERKÜHLER
WATER COOLER
RÈFRIGÉRANT D’EAU
05/30
WASSERKÜHLER
WATER COOLER
RÈFRIGÉRANT D’EAU
05/40
ZYLINDERKOPF, VENTILDECKEL SP
CYLINDER HEAD, VALVE COVER
CULASSE DE CYLINDRE, COUVERCLE CLAPETS
05/50
ZYLINDERBLOCK
CYLINDER BLOCK
BLOC-CYLINDRES
05/60
KURBELWELLENDICHTUNG
SEAL CRANKSHAFT
GARNITURE DE VILEBREQUIN
05/70
ÖLWANNE
OIL SUMP
CARTER D’HUILE
05/80
NOCKENWELLE
CAMSHAFT
ARBE À CAMES
05/90
KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON
PISTONS/VILEBREQUIN
05/100
SCHMIERSYSTEM
LUB OIL SYSTEM
SYSTEME DE GRAISSAGE
05/110
KÜHLSYSTEM
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
05/120
EINSPRITZANLAGE
FUEL INJECTION EQUIPMENT
SYSTEME D’INJECTION
05/130
EINSPRITZPUMPE
INJECTION PUMP
POMPE D’INJECTION
05/140
ANSAUGKRÜMMER
SUCTION MANIFOLD
COLLECTEUR D’ADMISSION
05/150
LUFTFILTER
AIR CLEANER
FILTRE À AIR
05/160
AUSPUFFKRÜMMER
EXHAUST MANIFOLD
COUDE D’ÉCHAPPEMENT
05/170
AUSPUFF
EXHAUST
ÉCHAPPEMENT
05/180
KRAFTSTOFFTANK
FUEL TANK
RÉSERVOIR DE CARBURANT
05/190
KRAFTSTOFFTANK
FUEL TANK
RÉSERVOIR DE CARBURANT
05/200
KRAFTSTOFFVERSORGUNG
FUEL SYSTEM
RAVITAILLEMENT EN CARBURANT
05/210
GASBETÄTIGUNG
SPEED ACTUATING
COMMANDE D’ACCÉLÉRATEUR
05/220
PUMPENANTRIEB
HYDRAULIC PUMP DRIVE
EMBRAYAGE PAR POMPE HYRAULIQUE
05/230
HYDRAULIKKOMPONENTEN
HYDRAULIC COMPONENTS
SYSTEM HYDRAULIQUE
HYDRAULIKTANK
HYDRAULIC TANK
RÉSERVOIR HYDRAULIQUE
06/10
HYDRAULIKPUMPE
HYDRAULIC PUMP
POMPE HYDRAULIQUE
06/20
ÖLKÜHLER
OIL COOLER
RADIATEUR D’HUILE
06/30
ÖLKÜHLER
OIL COOLER
RADIATEUR D’HUILE
06/40
FAHRANTRIEB
DRIVE UNIT
MOTO RÉDUCTUEUR TRANSLATION
06/50
MOBILSTEUERBLOCK 1 SP
CONTROL VALVE 1
DISTRIBUTEUR 1
06/60
MOBILSTEUERBLOCK 2 SP
CONTROL VALVE 2
DISTRIBUTEUR 2
06/70
DREHDURCHFÜHRUNG
TURNING JOINT
EXÉCUTION ROTATIVE
06/80
DREHANTRIEB
SWIVEL DRIVE
MOTEUR D´ORIENTATION
06/90
UMSCHALTVENTIL
CHANGE OVER VALVE
SOUPAPE DE COMMUTATION
06/100
4/3 WEGEVENTIL (OPTION) SP
4/3 VALVE (OPTION)
4/3 CLAPET (OPTION)
06/110
8/2 WEGEVENTIL (OPTION) SP
8/2 VALVE (OPTION)
8/2 CLAPET (OPTION)
06/120
SEITE / PAGE / PAGE 1
INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
PLANIERSCHILDVENTIL (ZWEIFACH) SP
DOZER BLADE VALVE (DOUBLE)
CLAPET LAME NIVELEUSE (DOUBLE)
06/130
PLANIERSCHILDVENTIL (ZWEIFACH) – ZERLEGT
DOZER BLADE VALVE (DOUBLE) – DISASSEMBLE
CLAPET LAME NIVELEUSE (DOUBLE) – DÉMONTÉ
06/140
SAMMELBLOCK
COLLECT BLOCK
BLOC COLLECTEUR
06/150
HANDSTEUERVENTIL
JOYSTICK
LEVIER DE JEUX
06/160
FAHRVENTIL
DRIVING VALVE
SOUPAPE DE CONDUITE
06/170
FAHRVENTIL
DRIVING VALVE
SOUPAPE DE CONDUITE
06/180
ZUSATZHYDRAULIK
AUXILARY HYDRAULICS
HYDRAULIQUE AUXILLAIRE
06/190
HYDRAULIKZYLINDER
HYDRAULIC CYLINDER
VERINS HYDRAULIQUE
HUBARMZYLINDER
BOOM CYLINDER
VÉRIN FLÈCHE
07/10
HUBARMZYLINDER (OPTION) SP
LIFTING BOOM CYLINDER (OPTION)
VÉRIN HYDRAULIQUE DE LEVAGE (OPTION)
07/20
HUBARMZYLINDER (OPTION) SP
LIFTING BOOM CYLINDER (OPTION)
VÉRIN HYDRAULIQUE DE LEVAGE (OPTION)
07/30
LÖFFELSTIELZYLINDER
DIPPER ARM CYLINDER
VÉRIN BALANCIER
07/40
LÖFFELSTIELZYLINDER (OPTION) SP
DIPPER ARM CYLINDER (OPTION)
VERIN DE BRAS DE LA PELLE (OPTION)
07/50
LÖFFELSTIELZYLINDER (OPTION) SP
DIPPER ARM CYLINDER (OPTION)
VERIN DE BRAS DE LA PELLE (OPTION)
07/60
LÖFFELSTIELZYLINDER KLEIN (OPTION) SP
DIPPER ARM CYLINDER SMALL (OPTION)
VERIN DE BRAS DE LA PELLE PETIT (OPTION)
07/70
LÖFFELZYLINDER
BUCKET CYLINDER
VÉRIN DE GODET
07/80
SCHWENKZYLINDER
BOOM OFFSET CYLINDER
CYLINDRE PIVOTANT
07/90
SCHWENKZYLINDER
BOOM OFFSET CYLINDER
CYLINDRE PIVOTANT
07/100
PLANIERSCHILDZYLINDER
BLADE CYLINDER
CYLINDRE AU BOUCLIER
07/110
PLANIERSCHILDZYLINDER (OPTION)
DOZER BLADE CYLINDER (OPTION)
VERIN DE LAME NIVELEUSE (OPTION)
07/120
TELESKOPIERZYLINDER SP
TELESCOPIC CYLINDER
VERIN TELESCOPIQUE
07/130
HYDRAULIK INSTALLATION
HYDRAULIC INSTALLATION
INSTALLATION HYDRAULIQUE
ÖLKÜHLER INSTALLATION
OIL COOLER INSTALLATION
INSTALLATION RÉFRIGÉRANT À L’HUILE
08/10
HYDRAULIKPUMPE INSTALLATION
HYDRAULIC PUMP INSTALLATION
INST. POMPE HYDRAULIQUE
08/20
FAHRMOTOR INSTALLATION
TRAVELLING GEAR INSTALLATION
INST. APPAREILLAGE DE ROULEMENT
08/30
DREHANTRIEB INSTALLATION
TURNTABLE DRIVE UNIT INSTALLATION
INST. MOTEUR D’ORIENTATION
08/40
UMSCHALTVENTIL INSTALLATION
PILOT OP. CHECK VALVE INSTALLATION
INSTALLATION CLAPET
08/50
UMSCHALTVENTIL INSTALLATION
PILOT OP. CHECK VALVE INSTALLATION
INSTALLATION CLAPET
08/60
SCHILDZYLINDER INSTALLATION
DOZER BLADE CYLINDER INSTALLATION
INST. VERIN LAME NIVELEUSE
08/70
TELESKOPIERZYLINDER INSTALLATION SP
TELESCOPIC CYLINDER INSTALLATION
INSTALLATION VERIN TELESCOPIQUE
08/80
HANDSTEUERVENTILE INSTALLATION
HAND LEVERS INSTALLATION
INSTALLATION MANIPULATEURS
08/90
HANDSTEUERVENTILE INST. (OPTION) SP
HAND LEVERS INSTALLATION (OPTION)
INSTALLATION MANIPULATEURS (OPTION)
08/100
FAHRVENTIL INSTALLATION
TRAVELLING VALVE INSTALLATION
INST. CLAPET DE TRANSLATION
08/110
ARMSYSTEM INSTALLATION
ARMSYSTEM INSTALLATION
INSTALLATION FLÈCHE
08/120
LÖFFELSTIEL LANG INST. (OPTION) SP
DIPPER ARM LONG INSTALLATION (OPTION)
INST. BRAS DE LA PELLE LONG (OPTION)
08/130
GREIFERANBAU (OPTION) SP
GRAB EQUIPMENT (OPTION)
EQUIPEMENT DE BENNE PRENEUSE (OPTION)
08/140
GREIFERANBAU LÖFFELSTIEL LANG OPTION SP
GRAB EQUIPMENT DIPPER ARM LONG (OPTION)
EQUIPEMENT DE BENNE PRENEUSE (OPTION)
08/150
ZUSATZHYDRAULIK ELEKTRISCH (OPTION) SP
ELECTRICAL AUXILIARY FUNCTION (OPTION)
FUNCTION AUXILIAIRES ÉLECTRICAL (OPTION)
08/160
ZUSATZHYDRAULIK ELEKTRISCH (OPTION) SP
ELECTRICAL AUXILIARY FUNCTION (OPTION)
FUNCTION AUXILIAIRES ÉLECTRICAL (OPTION)
08/170
ÜBERLASTWARNEINRICHTUNG D.
STALLING LOAD WARNING G
EFFORT DE CALAGE D’AVERTISSEMENT A
08/180
ÜBERLASTWARNEINRICHTUNG D.
STALLING LOAD WARNING G
EFFORT DE CALAGE D’AVERTISSEMENT A
08/190
ÜBERLASTWARNEINRICHTUNG FRANKREICH
OVERLOAD WARNING F
EFFORT DE CALAGE D`AVERISSEMENT F
08/200
ÜBERLASTWARNEINRICHTUNG FRANKREICH
OVERLOAD WARNING F
EFFORT DE CALAGE D`AVERISSEMENT F
08/210
ELEKTRO INSTALLATION
ELECTRICAL INSTALLATION
INSTALLATION ELECTRIQUE
BATTERIE
BATTERY
BATTERIE
09/10
KABELBAUM ARMLEHNE
WIRING HARNESS ARMREST
FAISCEAU ÉLECTRIQUE DE L’ACCOUDOIR
09/20
KABELBAUM ARMLEHNE
WIRING HARNESS ARMREST
FAISCEAU ÉLECTRIQUE DE L’ACCOUDOIR
09/30
KABELBAUM ARMLEHNE
WIRING HARNESS ARMREST
FAISCEAU ÉLECTRIQUE DE L’ACCOUDOIR
09/40
KABELBAUM ARMLEHNE
WIRING HARNESS ARMREST
FAISCEAU ÉLECTRIQUE DE L’ACCOUDOIR
09/50
KABELBAUM MOTOR
WIRING HARNESS ENGINE
ARBRE DE CÂBLE DU MOTEUR
09/60
KABELBAUM MOTOR
WIRING HARNESS ENGINE
ARBRE DE CÂBLE DU MOTEUR
09/70
KABELBAUM CHASSIS
HARNESS WIRING CHASSIS
ARBRE DE CÂBLE DU CHÂSSIS
09/80
KABELBAUM CHASSIS
HARNESS WIRING CHASSIS
ARBRE DE CÂBLE DU CHÂSSIS
09/90
RELAISKASTEN
RELAY CASE
BOÎTE DE RELAIS
09/100
ARBEITSSCHEINWERFER
WORKING LIGHT
PHARE DE TRAVAIL
09/110
KABINENSCHEINWERFER VORNE (OPTION) SP
HEADLIGHT (OPTION)
PHARE (OPTION)
09/120
KABINENSCHEINWERFER HINTEN (OPTION) SP
CABIN HEADLIGHT (OPTION)
PHARE DU CABINE (OPTION)
09/130
RADIO (OPTION) SP
RADIO (OPTION)
RADIO (OPTION)
09/140
HUPE
HORN
AVERTISSEUR
09/150
KABELBAUM ZUSATZHYDRAULIK (OPTION) SP
WIRE HARNESS AUXILIARY HYDRAULIC OPTION
FAISCEAU DE CÂBLES (OPTION)
09/160
DIEBSTAHLSICHERUNG (OPTION) SP
THEFT PROTECTION (OPTION)
ANTI-VOL (OPTION)
09/170
DIEBSTAHLSICHERUNG (OPTION) SP
THEFT PROTECTION (OPTION)
ANTI-VOL (OPTION)
09/180
ZUBEHÖR
ATTACHEMENT
OUTILLAGE
AUFKLEBER
STICKER
AUTOCOLLANT
10/10
WERKZEUG
TOOLS
OUTIL
10/20
SWS-GABEL
QUICK-HITCH COUPLER
ATTACHE RAPIDE
10/30
SWS KONSOLEN
QHS CONSOLE
CONSOLE ATTACHE RAPIDE
10/40
SERVICEPAKET (500H) SP
SERVICE KIT (500H)
PAQUET DE SERVICE (500H)
10/50
ÜBERSICHT NACHRÜSTSÄTZE
OVERVIEW ACCESSORY KITS
RÉCAPITULATIF DES KITS OPTION À MONTER
10/60

DESCRIPTION:

Wacker Neuson 1903 Crawler Excavator Parts Manual 1000141530 – PDF DOWNLOAD

INFORMATION
1. TEXTURE OF SPARE PARTS MANUAL
1.1. EXAMPLE
Pos Art.-Nr. Anm. Q’TY BEZEICHNUNG PART NAME DESIGNATION
1 1408410 A: AA00733V A<->N 1,00 ST UMSCHALTVENTIL SELECTION VALVE CLAPET SELECTIF
1 1408309 E: AA00734V A<->N 1,00 ST UMSCHALTVENTIL SELECTION VALVE CLAPET SELECTIF
2 9901175 2,00 ST SCHRAUBE SCREW VIS
3 9910021 1,00 ST GERADE VERSCHRAUBUNG SCREW JOINT UNION
4 9910024 4,00 ST GERADE VERSCHRAUBUNG SCREW JOINT UNION
5 9910022 2,00 ST GERADE VERSCHRAUBUNG SCREW JOINT UNION
􀁣 􀁤 􀁥 􀁦 􀁧
1.3. EXPLANATION
􀁣Illustration reference number
􀁤Part number
􀁥Remarks (see symbols and notes)
􀁦quantity required (see note below)
􀁧Part name
1.3. NOTES
The quantity shown in column 􀁦 is the quantity required for the particular application that is illustrated. If the parts are components of an
assembly, this refers to the quantity in one assembly or sub assembly.
1.4. REMARKS
The in column 􀁥 listed information shows, from which serial number the new part is valid.
A􀃙N: Old and new part are exchangeable
A=>N: Old part is exchangeable through the new one, but not in the opposite
A#N: Old and new part not exchangeable
XX: The part is only sold as assembly
KDN 17/00: KDN Service news No../ Year
A: Valid to serial number
E: Valid from serial number
: Part includes a surcharge, redeemable upon return of old unit
2. ORDERING INSTRUCTIONS
Please pass the order with the following information to your dealer:
Your dealer:
Dealer stamp
– type of vehicle
– serial number
– type and serial number of the motor (for motor
spare parts)
– page
– reference number
– item number
3. GENERAL INFORMATION
The descriptive pictures shown in the spare manual can differ from the actual versions.
Not all the shown options are available in every country
Parts without item numbers are not available as spare parts.

S.V 04/01/2025
