Wacker Neuson Crawler Excavator EZ17 Spare Parts List Manual – PDF DOWNLOAD

Description

Wacker Neuson Crawler Excavator EZ17 Spare Parts List Manual – PDF DOWNLOAD

FILE DETAILS:

Wacker Neuson Crawler Excavator EZ17 Spare Parts List Manual – PDF DOWNLOAD

Language : English
Pages :169
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

Wacker Neuson Crawler Excavator EZ17 Spare Parts List Manual – PDF DOWNLOAD

BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
WARTUNGSSÄTZE, NACHRÜSTSÄTZE SP
MAINTENANCE KITS, ACCESSORY KITS
KIT ENTRETIEN, KIT OPTIONNEL
SERVICEPAKET (50H) SP
SERVICE KIT (50H)
PAQUET DE SERVICE (50H)
01/10
SERVICEPAKET (500H) SP
SERVICE KIT (500H)
PAQUET DE SERVICE (500H)
01/20
SERVICEPAKET (1000H) SP
SERVICE KIT (1000H)
PAQUET DE SERVICE (1000H)
01/30
ÜBERSICHT NACHRÜSTSÄTZE SP
OVERVIEW ACCESSORY KITS
RÉCAPITULATIF DES KITS OPTION À MONTER
01/40
TELEMATIK (OPTION) SP
WIRE HARNESS CHASSIS, ENGINE
FAISCEAU DE CÂBLES CHÂSSIS, MOTEUR
01/50
MOTOR SP
ENGINE
MOTEUR
DIESELMOTOR
DIESEL ENGINE
MOTEUR DIESEL
02/10
DIESELMOTOR
DIESEL ENGINE
MOTEUR DIESEL
02/20
MOTORLAGERUNG
ENGINE BEDDING
SUSPENSION DU MOTEUR
02/30
ZYLINDERKOPF, VENTILDECKEL SP
CYLINDER HEAD, VALVE COVER
CULASSE DE CYLINDRE, COUVERCLE CLAPETS
02/40
ZYLINDERKOPF, VENTILDECKEL SP
CYLINDER HEAD, VALVE COVER
CULASSE DE CYLINDRE, COUVERCLE CLAPETS
02/50
ZYLINDERBLOCK
CYLINDER BLOCK
BLOC-CYLINDRES
02/60
ZYLINDERBLOCK
CYLINDER BLOCK
BLOC-CYLINDRES
02/70
KURBELWELLENDICHTUNG
SEAL CRANKSHAFT
GARNITURE DE VILEBREQUIN
02/80
KURBELWELLENDICHTUNG
SEAL CRANKSHAFT
GARNITURE DE VILEBREQUIN
02/90
ÖLWANNE
OIL SUMP
CARTER D’HUILE
02/100
NOCKENWELLE
CAMSHAFT
ARBE À CAMES
02/110
NOCKENWELLE
CAMSHAFT
ARBE À CAMES
02/120
KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON
PISTONS/VILEBREQUIN
02/130
KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON
PISTONS/VILEBREQUIN
02/140
SCHMIERSYSTEM
LUB OIL SYSTEM
SYSTEME DE GRAISSAGE
02/150
KÜHLSYSTEM
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
02/160
KÜHLSYSTEM
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
02/170
EINSPRITZANLAGE
FUEL INJECTION EQUIPMENT
SYSTEME D’INJECTION
02/180
EINSPRITZANLAGE
FUEL INJECTION EQUIPMENT
SYSTEME D’INJECTION
02/190
LUFTFILTER
AIR CLEANER
FILTRE À AIR
02/200
AUSPUFF
EXHAUST
ÉCHAPPEMENT
02/210
KRAFTSTOFFTANK
FUEL TANK
RÉSERVOIR DE CARBURANT
02/220
KRAFTSTOFFILTER
FUEL FILTER
FILTRE DE CARBURANT
02/230
KRAFTSTOFFVERSORGUNG
FUEL SYSTEM
RAVITAILLEMENT EN CARBURANT
02/240
GASBETÄTIGUNG
SPEED ACTUATING
COMMANDE D’ACCÉLÉRATEUR
02/250
PUMPENANTRIEB
HYDRAULIC PUMP DRIVE
EMBRAYAGE PAR POMPE HYRAULIQUE
02/260
KÜHLUNG SP
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
SEITE / PAGE / PAGE 1
INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
HANDSTEUERVENTIL
JOYSTICK
LEVIER DE JEUX
08/100
HANDSTEUERVENTILE (OPTION) SP
JOYSTICK (OPTION)
LEVIER DE JEUX (OPTION)
08/110
FAHRHEBEL SP
TRAVELLING VALVE
CLAPET DE ROULER
08/120
PROPORTIONALVENTIL (OPTION) SP
PROPORTIONAL VALVE (OPTION)
VALVE D’PROPORTIONNEL (OPTION)
08/130
KUGELHAHN
BALL VALVE
ROBINET À BOULET
08/140
8/2 WEGEVENTIL (OPTION) SP
8/2 VALVE (OPTION)
8/2 CLAPET (OPTION)
08/150
EASY LOCK VENTIL (OPTION) SP
EASY LOCK VALVE (OPTION)
EASY LOCK CLAPET (OPTION)
08/160
SAMMELROHR
MANIFOLD
TUYAU COLLECTEUR
08/170
VERTEILERBLOCK
DISTRIBUTOR BLOCK
BLOCCO DISTRIBUTORE
08/180
VERTEILERBLOCK 2 SP
DISTRIBUTOR BLOCK 2
BLOCCO DISTRIBUTORE 2
08/190
HYDRAULIKPUMPE INSTALLATION
HYDRAULIC PUMP INSTALLATION
INST. POMPE HYDRAULIQUE
08/200
HUBARMBETÄTIGUNG
LIFTING BOOM OPERATION
COMMANDE FLÉCHE
08/210
HUBARMZYLINDER
BOOM CYLINDER
VÉRIN FLÈCHE
08/220
LÖFFELSTIELBETÄTIGUNG
DIPPER ARM OPERATION
COMMANDE BRAS DE LA PELLE
08/230
LÖFFELSTIELZYLINDER
DIPPER ARM CYLINDER
VÉRIN BALANCIER
08/240
LÖFFELBETÄTIGUNG SP
BUCKET OPERATION
COMMANDE GODET
08/250
LÖFFELZYLINDER SP
DIPPER CYLINDER
VÉRIN DE GODET
08/260
SCHWENKZYLINDERBETÄTIGUNG
SWIVEL CYLINDER OPERATION
COMMANDE VERIN DE DEPORT
08/270
SCHWENKZYLINDER SP
BOOM OFFSET CYLINDER
VÉRIN DEPORT DE FLÈCHE
08/280
PLANIERSCHILDBETÄTIGUNG
DOZER BLADE OPERATION
COMMANDE LAME NIVELEUSE DU BOUTEUR
08/290
PLANIERSCHILDBETÄTIGUNG (OPTION) SP
DOZER BLADE OPERATION OPTION
COMM.LAME NIVELEUSE BOUTEUR (OPT.)
08/300
PLANIERSCHILDZYLINDER SP
DOZER BLADE CYLINDER (OPTION)
VERIN DE LAME NIVELEUSE (OPTION)
08/310
TELESKOPIERZYLINDER INST. SP
TELESCOPIC CYLINDER INSTALLATION
INSTALLATION VERIN TELESCOPIQUE
08/320
TELESKOP-ZYLINDER
TELESCOPE CYLINDER
CYLINDRE TÉLESCOPIQUE
08/330
ZUSATZHYDRAULIKBETÄTIGUNG SP
AUXILIARY HYDRAULICS OPERATION
COMMANDE HYDRAULIQUE AUXILIAIRE
08/340
GREIFERANBAU (OPTION) SP
GRAB EQUIPMENT (OPTION)
EQUIPEMENT DE BENNE PRENEUSE (OPTION)
08/350
8/2 WEGEVENTIL INST. (OPTION) SP
8/2 VALVE INSTALLATION (OPTION)
8/2 CLAPET INSTALLATION (OPTION)
08/360
VORSTEUERDRUCKLEITUNGEN SP
TUBE PILOT PRESSURE
TUYAU
08/370
TANKLEITUNGEN SP
TANK LINES
TUYAU
08/380
3.STRK.PROPORTIONALSTEUERUNG (OPTION)
SP
3. HYDRAULIC CIRCUIT (OPTION)
3. CIRCUIT DE COMMANDE (OPTION)
08/390
VORBEREITUNG POWERTILT (OPTION) SP
PILOT CIRCUIT POWERTILT (OPTION)
TUYAUT.ET CIRCUIT AUX.POWERTILT (OPTION)
08/400
VORBEREIT.POWERTILT EASY LOCK (OPT.) SP
PILOT CIRCUIT POWERTILT (OPTION)
TUYAUT.ET CIRCUIT AUX.POWERTILT (OPTION)
08/410
POWERTILT INSTALLATION (OPTION) SP
POWERTILT INSTALLATION (OPTION)
INSTALLATION POWERTILT (OPTION)
08/420
POWERTILT INST. EASY LOCK (OPTION) SP
POWERTILT INSTALLATION EASY LOCK (OPT.)
INSTALLATION POWERTILT EASY LOCK (OPT)
08/430
SEITE / PAGE / PAGE 2
INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
WEGFAHRSPERRE (OPTION) SP
DRIVE LOCK (OPTION)
DISPOSITIF D’ANTIDÉMARRAGE (OPTION)
09/140
SCHALTER EASY LOCK (OPTION) SP
SWITCH EASY LOCK (OPTION)
INTERRUPTEUR EASY LOCK (OPTION)
09/150
RÄDER / KETTEN SP
WHEELS / TRACKS
ROUE / CHAINE
GUMMIKETTE
RUBBER TRACK
CHAÎNE EN CAOUTCHOUC
10/10
FAHRWERK / RAHMEN SP
UNDERCARRIAGE / CHASSIS
CHASSIS DE TRANSLATION / CHASSIS
FAHRWERK (OPTION) SP
TRACKLAYING GEAR (OPTION)
CHENILLE DE ROULEMENT (OPTION)
11/10
SPANNLAGER
TRACK TENSIONER COMPLETE
PALIER DE SERRAGE
11/20
SPANNLAGER
TRACK TENSIONER COMPLETE
PALIER DE SERRAGE
11/30
PLANIERSCHILD
DOZER BLADE
LAME DE TERRASSEMENT
11/40
PLANIERSCHILDVERBREITERUNG (OPTION) SP
DOZER BLADE BROADENING (OPTION)
ÉLARGISSEMENT LAME NIVELEUSE DU
BOUTEUR
11/50
CHASSIS
CHASSIS
CHÂSSIS
11/60
SCHMIERUNG
LUBRICATION
LUBRIFICATION
11/70
STOSSSTANGE
BUMPER
PARE-CHOC
11/80
ZUSATZGEWICHT (OPTION) SP
AUXILIARY WEIGHT (OPTION)
POIDS AUXILIAIRE (OPTION)
11/90
VERKLEIDUNGEN SP
PANELS
REVÊTEMENT
MOTORHAUBE
ENGINE HOOD
CAPOT
12/10
TANKABDECKUNG
TANK COVER
CAPOT DES RÉSERVOIRS
12/20
SITZKONSOLE
SEAT CONSOLE
CONSOLE DE SIÈGE
12/30
DÄMMMATTE
INSULATING MAT
TAPIS ISOLANT
12/40
ABDECKUNG CHASSIS
CHASSIS COVER
COUVERCLE DU CHASSIS
12/50
BODENBLECH SP
FLOOR PANEL
PANNEAU
12/60
ARMSYSTEM / LADEANLAGE SP
BOOM / LOADER UNIT
FLÈCHE / EQUIPEMENT CHARGEUR
HUBARM
LIFT ARM
FLÈCHE
13/10
LÖFFELSTIEL
DIPPERSTICK
MANCHE DE GODET
13/20
LÖFFELSTIEL LANG (OPTION) SP
DIPPERSTICK LONG (OPTION)
MANCHE DE GODET LONG (OPTION)
13/30
KABINE / FAHRERSITZ SP
CABIN / DRIVER SEAT
CABINE / SIÈGE DU CONDUCTEUR
RAHMENANBAUTEILE CANOPY SP
CABIN FRAME CANOPY
CADRE DE CABIN CANOPY
14/10
FOPS-GITTER KLEIN (OPTION) SP
FOPS-GRID SMALL (OPTION)
GRILLE DE PROTECTION DE FOPS PETIT OPT.
14/20
SPLITTERSCHUTZ (OPTION) SP
PROTECTION (OPTION)
PROTECTION (OPTION)
14/30
HECKPLANE (OPTION) SP
PROTECTION (OPTION)
PROTECTION (OPTION)
14/40
RUNDUMLEUCHTE (OPTION) SP
ROTATING BEACON (OPTION)
LAMPE (OPTION)
14/50
SPIEGEL (OPTION) SP
MIRROR (OPTION)
RÉTROVISEUR (OPTION)
14/60
STEUERHEBELTRÄGER LINKS SP
CONTROLLEVER CARRIER LEFT
SUPPORT DE LEVIER DE COMMANDE GAUCHE
14/70
SEITE / PAGE / PAGE 3
INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
TIEFLÖFFEL EASY LOCK (OPTION) SP
BUCKET QHS EASY LOCK (OPTION) SP
GODET ATTACHE RAPIDE EASY LOCK (OPTION)
17/110
GRABENRÄUMLÖFFEL
DITCHING BUCKET
GODET DE CURAGE
17/120
GRABRÄUMLÖFFEL SWS
DITCHING BUCKET QHS
GODET DE CURAGE ATT.RAP.
17/130
GRABRÄUMLÖFFEL EASY LOCK (OPTION) SP
TRENCH BUCKET QHS EASY LOCK (OPTION)
FAUCARDEUSE ATTACHE RAPIDE (OPTION)
17/140
SCHWENKLÖFFEL
TILTING BUCKET
GODET DE CURAGE ORIENT.
17/150
SCHWENKLÖFFEL SWS (OPTION) SP
BUCKET OFFSET (OPTION) SP
DEPORT DE GODET (OPTION) SP
17/160
SCHWENKLÖFFEL EASY LOCK (OPTION) SP
SWIVEL BUCKET QHS EASY LOCK (OPTION) SP
GODET PIVOTANT ATTACHE RAPIDE (OPTION)
17/170
SCHWENKLÖFFELZYLINDER (OPTION) SP
BUCKET OFFSET CYLINDER (OPTION) SP
VERIN DE DEPORT DE GODET (OPTION) SP
17/180
SCHWENKLÖFFELZYLINDER EASY LOCK (OPT)
SP
SWIVEL BUCKET CYLINDER EASY LOCK (OPT)SP
CYLINDRE À GODET PIVOTANT (OPTION)
17/190
SWS KONSOLEN
QHS CONSOLE
CONSOLE ATTACHE RAPIDE
17/200
EASY LOCK KONSOLEN (OPTION) SP
QHS EASY LOCK CONSOLE (OPTION) SP
CONSOLE ATTACHE RAPIDE EASY
LOCK(OPTION)
17/210
KIT HYDRAULIKHAMMER (OPTION) SP
KIT HYDR. BREAKER (OPTION) SP
KIT MARTEAU HYDR. (OPTION) SP
17/220
KIT HYDRAULIKHAMMER NE08/12 SP (OPTION)
KIT HYDR. BREAKER NE08/12 (OPTION)
KIT MARTEAU HYDR. NE08/12 (OPTION)
17/230
SEITE /

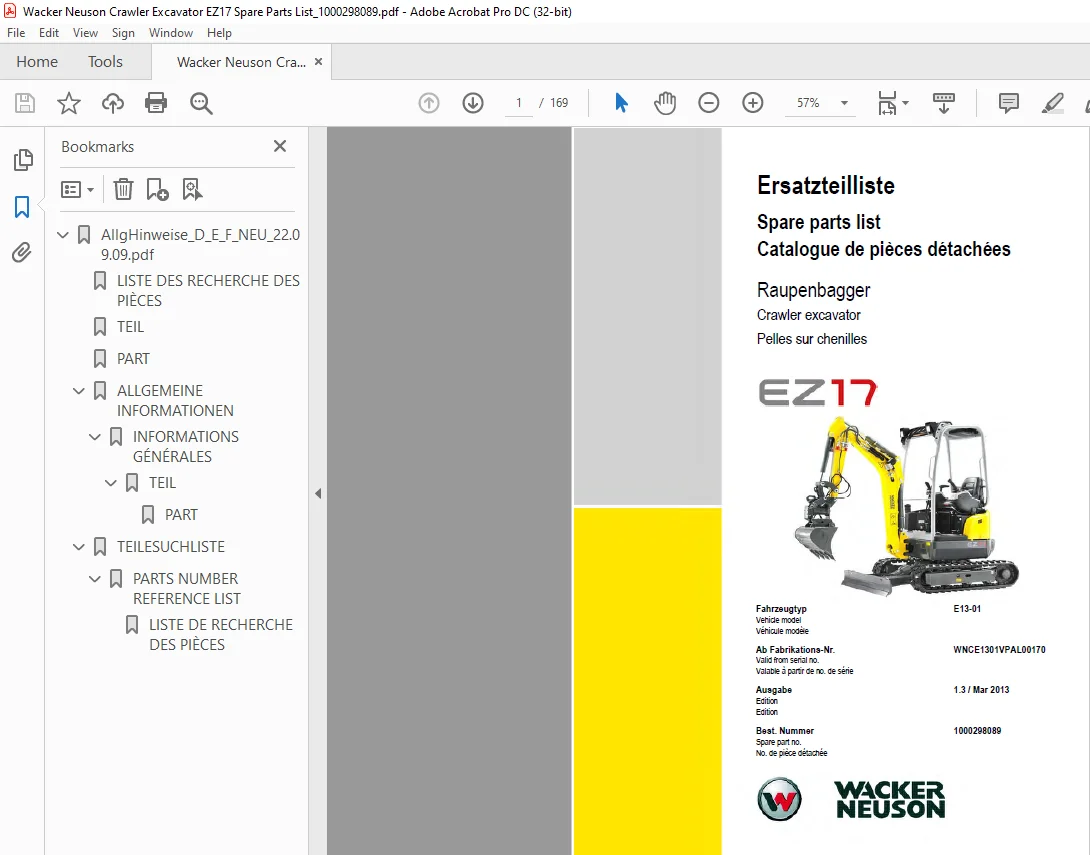

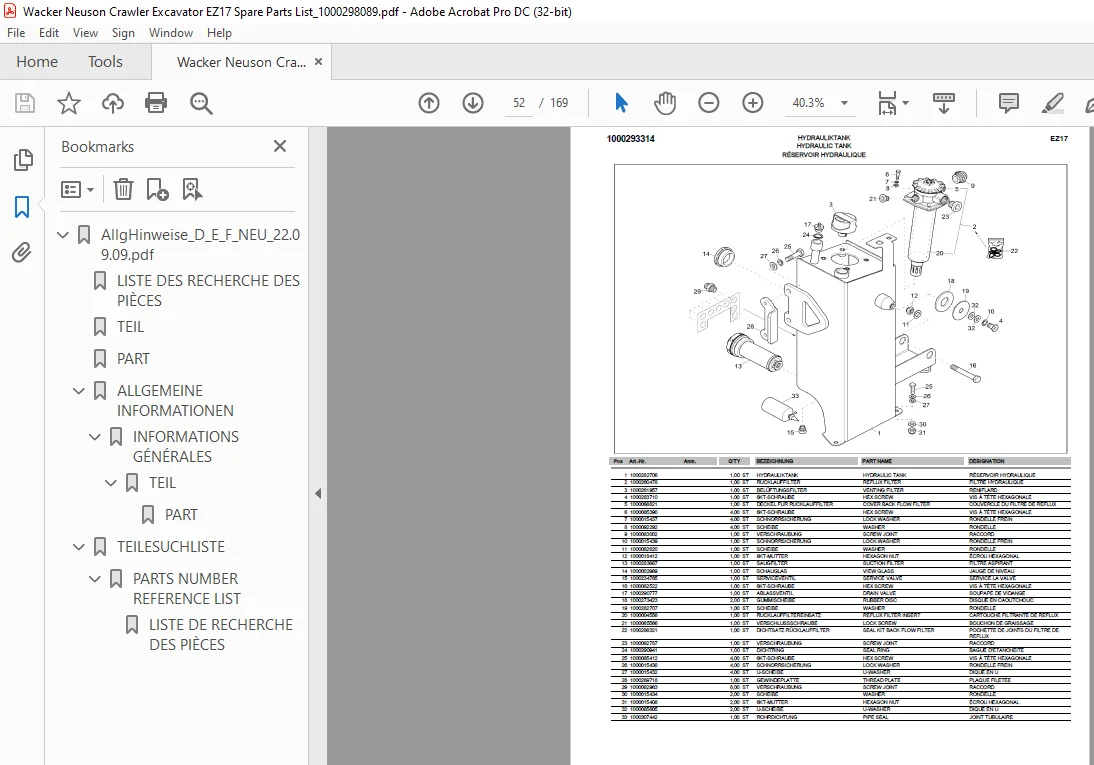

IMAGES PREVIEW OF THE MANUAL:
