Wacker Neuson RD16-90 Ride-On Rollers Parts Book Manual – PDF DOWNLOAD

Description

Wacker Neuson RD16-90 Ride-On Rollers Parts Book Manual – PDF DOWNLOAD

FILE DETAILS:

Wacker Neuson RD16-90 Ride-On Rollers Parts Book Manual – PDF DOWNLOAD

Language : English
Pages : 150
Downloadable : Yes
File Type : PDF
Size: 11.8 MB

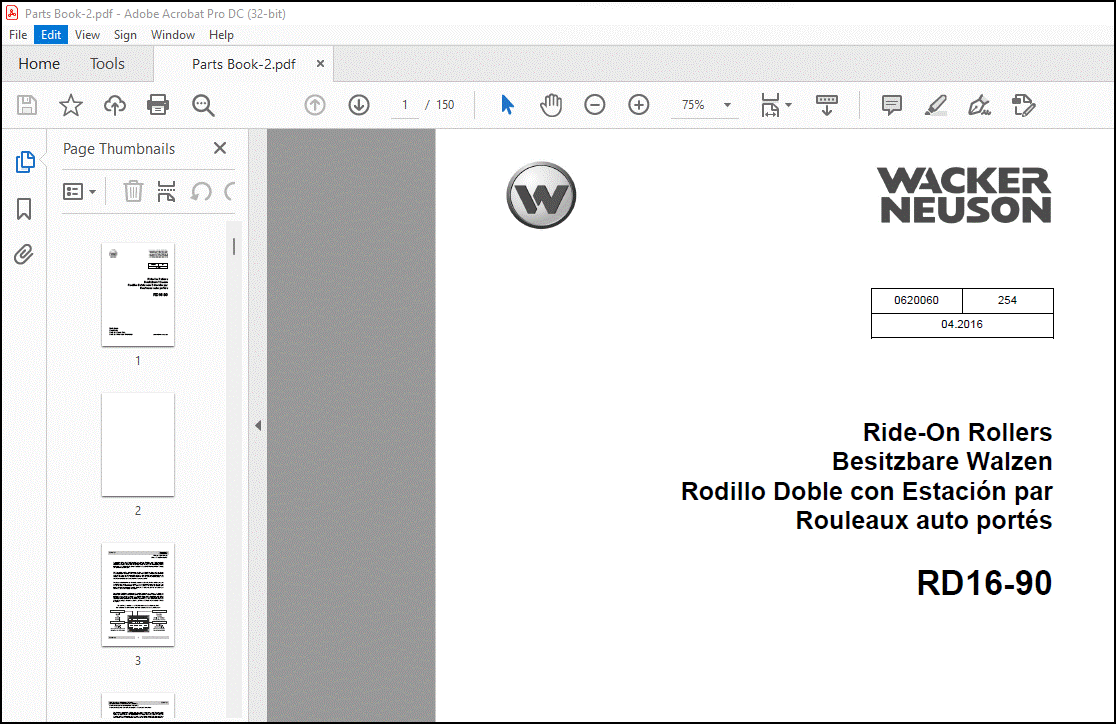

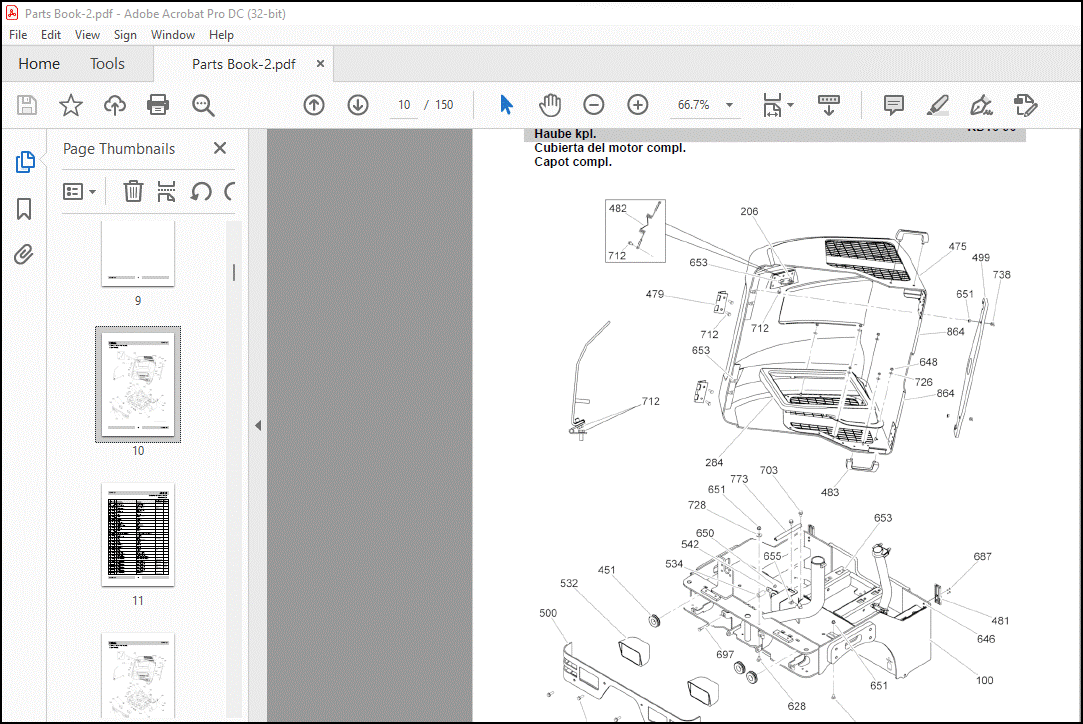

IMAGES PREVIEW OF THE MANUAL:

Customer Support: [email protected]

https://vimeo.com/772322410

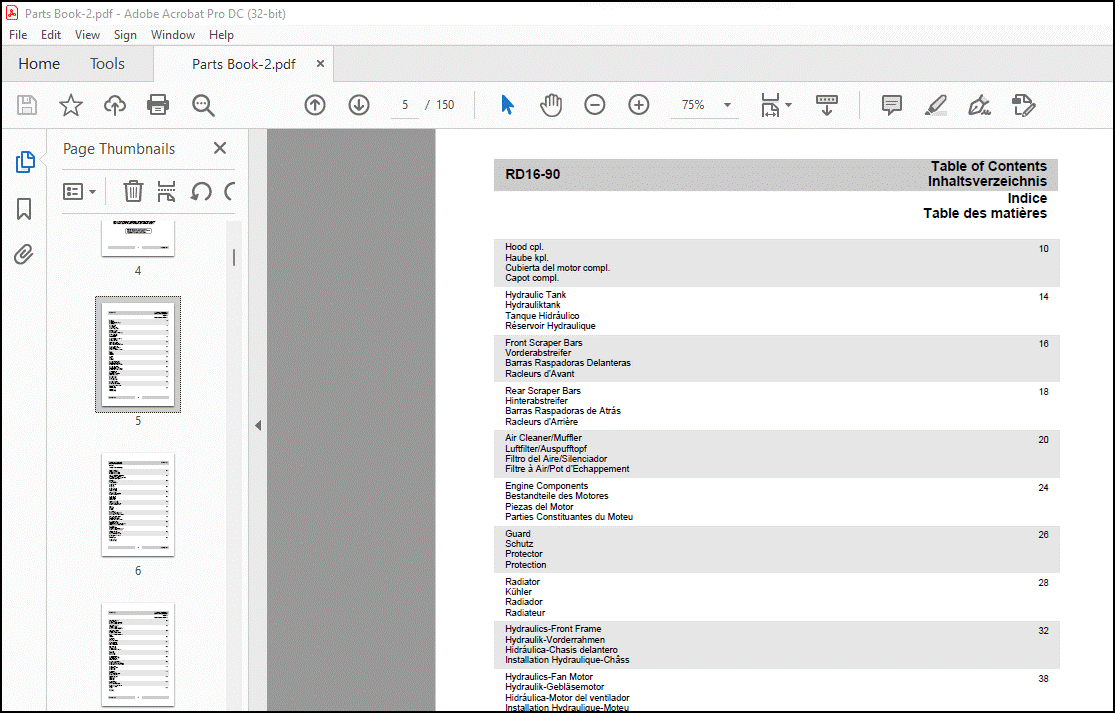

TABLE OF CONTENTS:

Wacker Neuson RD16-90 Ride-On Rollers Parts Book Manual – PDF DOWNLOAD

Hood cpl.
Haube kpl.
Cubierta del motor compl.
Capot compl.
10
Hydraulic Tank
Hydrauliktank
Tanque Hidráulico
Réservoir Hydraulique
14
Front Scraper Bars
Vorderabstreifer
Barras Raspadoras Delanteras
Racleurs d’Avant
16
Rear Scraper Bars
Hinterabstreifer
Barras Raspadoras de Atrás
Racleurs d’Arrière
18
Air Cleaner/Muffler
Luftfilter/Auspufftopf
Filtro del Aire/Silenciador
Filtre à Air/Pot d’Echappement
20
Engine Components
Bestandteile des Motores
Piezas del Motor
Parties Constituantes du Moteu
24
Guard
Schutz
Protector
Protection
26
Radiator
Kühler
Radiador
Radiateur
28
Hydraulics-Front Frame
Hydraulik-Vorderrahmen
Hidráulica-Chasis delantero
Installation Hydraulique-Châss
32
Hydraulics-Fan Motor
Hydraulik-Gebläsemotor
Hidráulica-Motor del ventilador
Installation Hydraulique-Moteu
38
Throttle Solenoid
Drosselsolenoid
Solenoide de Traslación
Solénoïde des Gaz
40
Hydraulic Pump
Hydraulikpumpe
Bomba Hidráulica
Pompe Hydraulique
42
Hydraulic Pump Kit
Hydraulikpumpensatz
Bomba hidráulica compl.
Pompe hydraulique compl.
46
ROPS/Battery
ROPS/Batterie
ROPS/Batería
ROPS/Batterie
48
RD16-90 Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
0620060 – 254 5
Battery Installation
Montage der Batterie
Instalación de la Batería
Installation de la Batterie
52
Articulated Joint/Steering Cylinder
Knickgelenk/Steuerzylinder
Unión Articulade/Cilindro de Dirección
Joint à Articulation/Cylindre
54
Front Drum
Vorderbandage
Tambor Delantero
Tambour Avant
58
Exciter cpl.
Erreger kpl.
Excitador compl.
Excitatrice compl.
62
Water Tank/Seat
Wassertank/Sitz
Depósito de Agua/Asiento
Réservoir d’Eau/Siège
66
Seat Assembly
Sitz Komplett
Asiento Compl.
Siège Compl.
68
Water Tank/Console
Wassertank/Konsole
Depósito de Agua/Consola
Réservoir d’Eau/Console
70
Steering
Steuerung
Dirección
Direction
72
Console Cover
Bedienungskonsolendeckel
Tapa del pupitre de mando
Couvercle du panneau de contrô
76
Steering Hydraulic System
Hydraulik der Lenkung
Hidráulica de Dirección
Installation Hydraulique de Di
78
Fuel Tank Mounting
Kraftstofftankmontage
Montaje del Depósito de Combustible
Montage du Réservoir de Carbur
80
Fuel Tank cpl.
Kraftstofftank kpl.
Depósito de Combustible compl.
Réservoir de carburant compl.
84
Water System cpl.
Berieselungsanlage kpl.
Sistema de Rociado compl.
Système Diffuseur compl.
86
Rear Drum
Hinterbandage
Tambor de Atrás
Tambour Arrière
88
Table of Contents
Inhaltsverzeichnis RD16-90
Indice
Table des matières
6 0620060 – 254
Main Wiring Harness
Hauptkabelbaum
Conjunto de Cables Principal
Harnais de Fils électirques Pr
92
Wiring Harness/Tank
Kabelbaum/Tank
Conjunto de Cables/Tanque
Harnais de Câbles Électriques/
94
Wiring Harness/Brake
Kabelbaum/Bremse
Conjunto de Cables/Freno
Harnais de Câbles Électriques/
96
Labels
Aufkleber
Calcomanias
Autocollants
98
Engine-Lombardini
Lombardini-Motor
Motor Lombardini
Moteur Lombardini
101
Intake/Exhaust
Einlass/Auspuff
Admisión/Escape
Admission/Échappement
102
Piston cpl.
Kolben kpl.
Pistón compl.
Piston compl.
104
Crankshaft/Flywheel
Kurbelwelle/Schwungrad
Cigueñal/Volante
Vilebrequin/Volant
106
Hydraulic Pump Adapter
Adapter für Hydraulikpumpe
Adaptador para bomba hidráulica
Raccord pour pompe hydraulique
108
Crankcase cpl.
Kurbelgehäuse kpl.
Cárter compl.
Carter compl.
110
Fuel System
Kraftstoffsystem
Sistema de Combustible
Système d’Essence
114
Lubrication System
Schmierung
Lubricación
Lubrification
120
Cooling System
Kühlungssystem
Sistema de Enfriamiento
Système de Refroidissement
124
Governor Control
Regler
Regulador
Régulateur
128
RD16-90 Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
0620060 – 254 7
Cylinder Head
Zylinderkopf
Culata
Culasse
132
Controls
Steuerungen
Mandos
Commandes
136
Starter cpl.
Starter kpl.
Arrancador compl.
Démarreur compl.
140
Gasket Set
Dichtungssatz
Juego de juntas
Jeu de joints
142
Accessories
Sonderzubehör
Accesorios
Accessoires
147
Lights Kit
Satz-Lampen
Juego de lámparas
Jeu de lampes
