Wacker Neuson WL34 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

Description

Wacker Neuson WL34 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

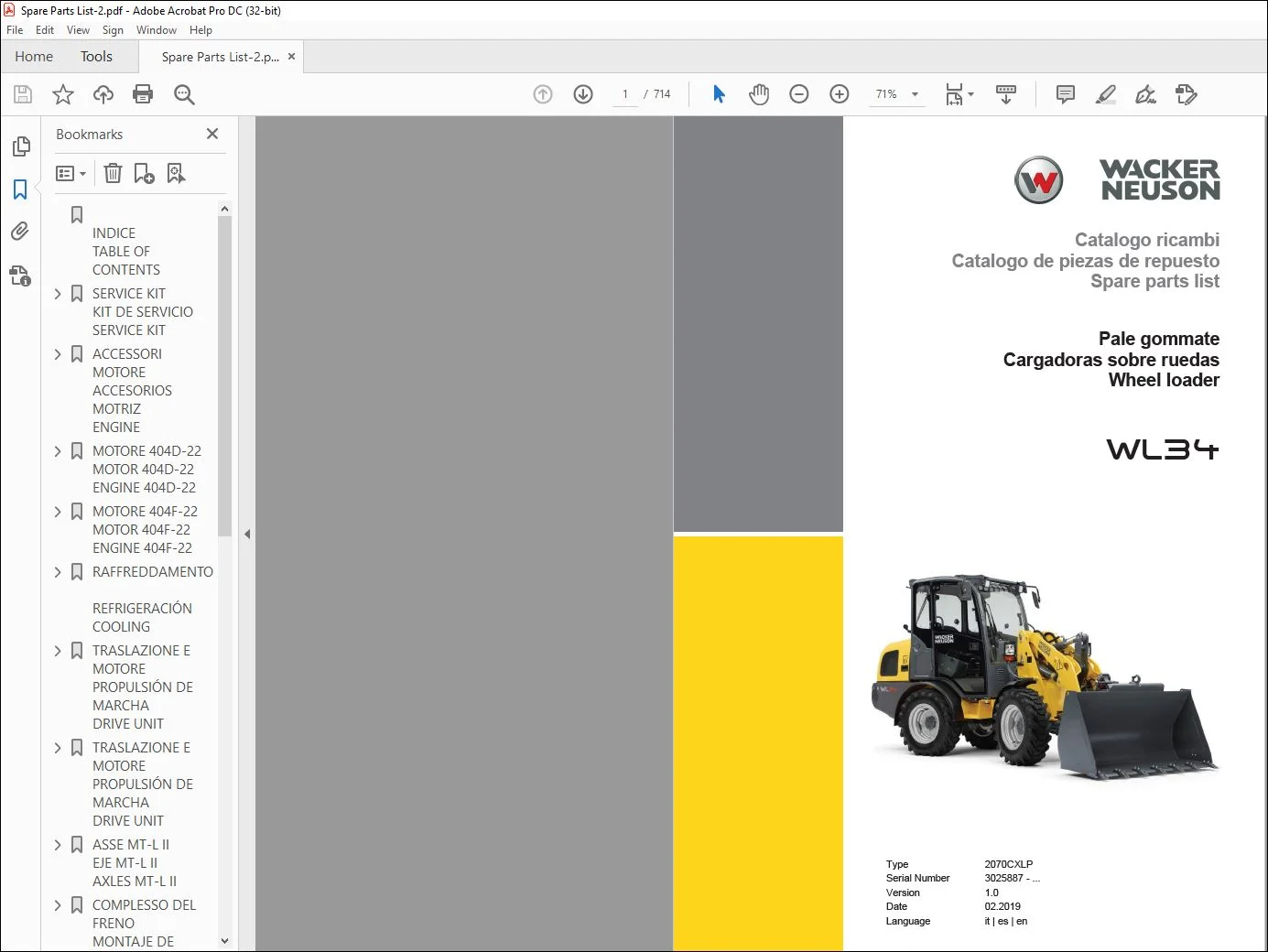

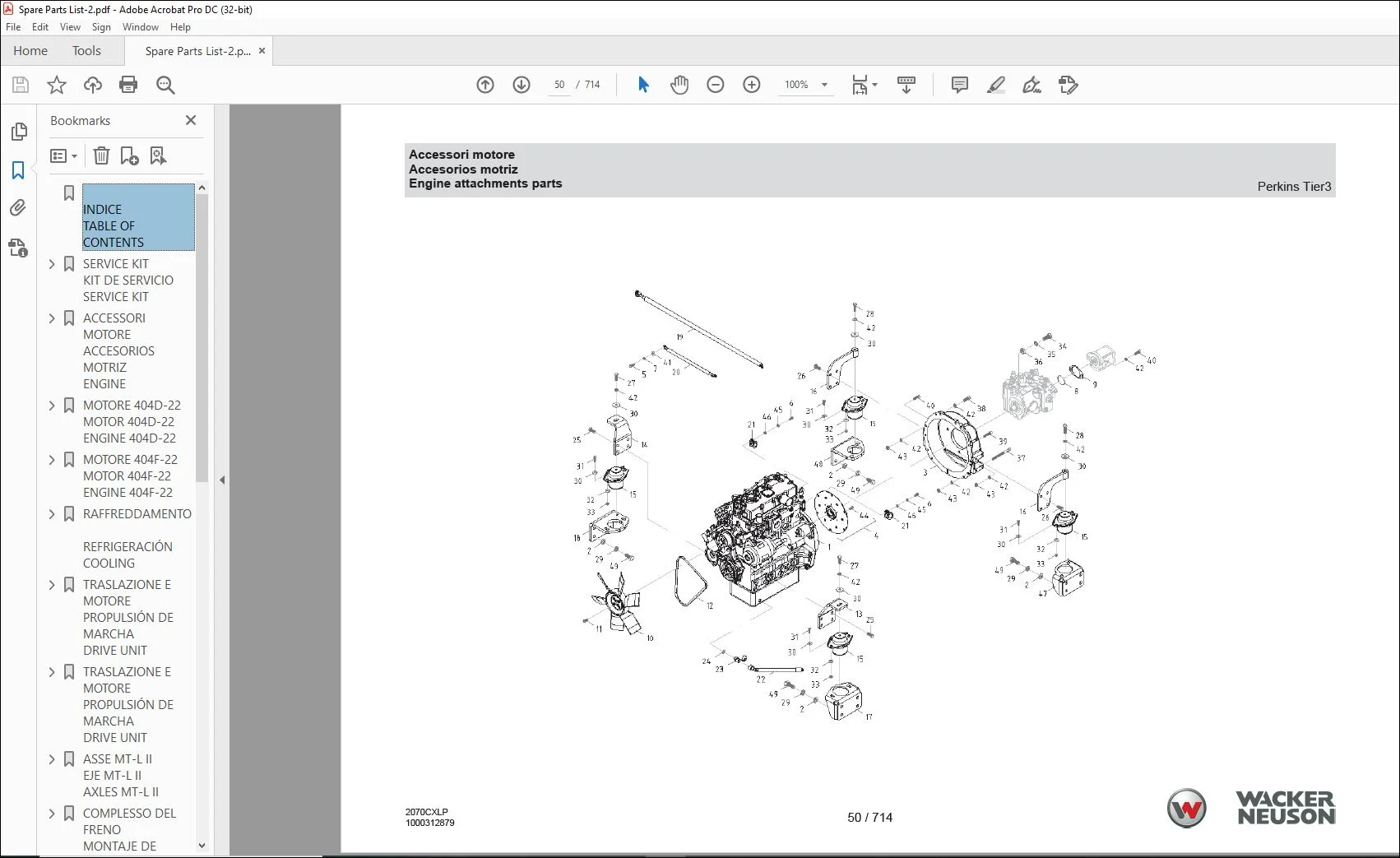

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Wacker Neuson WL34 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

General information about spare parts manual
General

• When ordering spare parts, care must be taken to ensure that all information about the machine is complete. This includes the name of the model, the serial number and the year of construction. In the event of orders for motor or axle parts, the type and serial number of the components are also required. The following details are also necessary:
• material number and position number. The serial number is stamped on the machine chassis. It is also located on the type label. The serial number must be given in full. In the course of technical development, we work continuously to improve and optimize our products. For this reason the pictures in the spare parts manual can sometimes deviate from the actual model.
• We reserve the right to make changes to the spare parts at any time. This applies to the specified quantity of spare parts as well as to the technical model. In order to provide the latest information about the machine, we ask you to contact the appointed dealer. Technical information, dimensions, weights and the given quantity of spare parts are not binding.
• Responsibility for errors or omissions not accepted. The cover features the machine with possible optional equipment. The representation given is not binding for the actual model. Wacker Neuson is authorized to publish copyright-protected material, for example that owned by Perkins Engines Company Ltd.
• The number of spare parts specified in the manual refers only to the quantity installed at this point. This spare parts manual shows options that are available for the vehicle direct from the factory. For this reason, options might be shown that are not compatible with your machine. Not all the options shown are available in all countries/regions.
• Some options can be retrofitted. However, please note that it is not possible to combine all options with each other. In some cases, parts are shown that are not available as spare parts. These parts are not itemized in the drawings. The portrayal is for clarification only and does not mean that the part shown can be ordered.
• Any unauthorized modification (e.g. installation of unsuitable spare parts, accessory parts and components) in your Wacker Neuson machine can severely impair operational safety.
• The operational safety is only ensured when original spare parts and additional devices that we have approved are used. We do not accept liability for damage incurred due to a technical change or non-use of original spare parts. Mentions of “right”, and “left” or “front” and “rear” are made from the position of the driver in a forwards direction

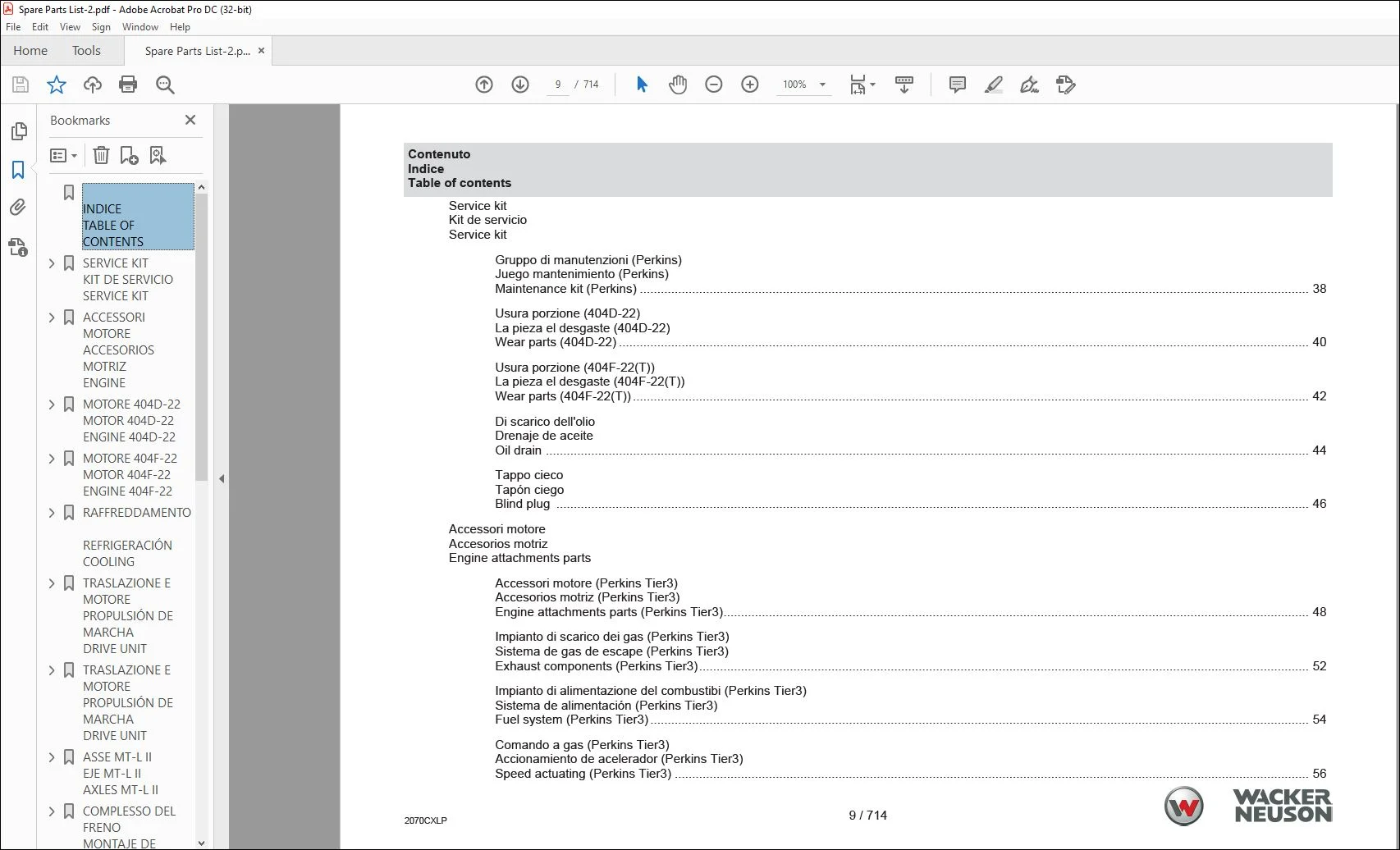

TABLE OF CONTENTS:

Wacker Neuson WL34 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

INDICE
TABLE OF CONTENTS 9
SERVICE KIT
KIT DE SERVICIO
SERVICE KIT 38
GRUPPO DI MANUTENZIONI
JUEGO MANTENIMIENTO
MAINTENANCE KIT 38
USURA PORZIONE
LA PIEZA EL DESGASTE
WEAR PARTS 40
USURA PORZIONE
LA PIEZA EL DESGASTE
WEAR PARTS 42
DI SCARICO DELL’OLIO
DRENAJE DE ACEITE
OIL DRAIN 44
TAPPO CIECO
TAPÓN CIEGO
BLIND PLUG 46
ACCESSORI MOTORE
ACCESORIOS MOTRIZ
ENGINE ATTACHMENTS PARTS 48
ACCESSORI MOTORE
ACCESORIOS MOTRIZ
ENGINE ATTACHMENTS PARTS 48
IMPIANTO DI SCARICO DEI GAS
SISTEMA DE GAS DE ESCAPE
EXHAUST COMPONENTS 52
IMPIANTO DI ALIMENTAZIONE DEL COMBUSTIBI
SISTEMA DE ALIMENTACIÓN
FUEL SYSTEM 54
COMANDO A GAS
ACCIONAMIENTO DE ACELERADOR
SPEED ACTUATING 56
PEDALE DELL’ACCELERATORE
ACELERADOR DE PEDAL
ACCELERATOR PEDAL 58
ACCESSORI MOTORE
ACCESORIOS MOTRIZ
ENGINE ATTACHMENTS PARTS 60
CONDOTTO DEL GAS DI SCARICO
TUBO DE ESCAPE
EXHAUST PIPE 64
FILTRO DELL’ARIA
FILTRO DE AIRE
AIR CLEANER 66
IMPIANTO DI ALIMENTAZIONE DEL COMBUSTIBI
SISTEMA DE ALIMENTACIÓN
FUEL SYSTEM 68
PEDALE DELL’ACCELERATORE
ACELERADOR DE PEDAL
ACCELERATOR PEDAL 70
PEDALE DELL’ACCELERATORE
ACELERADOR DE PEDAL
ACCELERATOR PEDAL 72
PEDALE DELL’ACCELERATORE
ACELERADOR DE PEDAL
ACCELERATOR PEDAL 74
PEDALE DELL’ACCELERATORE
ACELERADOR DE PEDAL
ACCELERATOR PEDAL 76
SERBATOIO DEL CARBURANTE
DEPÓSITO DE GASOLINA
FUEL TANK 78
MOTORE 404D-22
MOTOR 404D-22
ENGINE 404D-22 80
BLOCCO CILINDRI
BLOQUE DE CILINDRO
CYLINDER BLOCK 80
PIASTRA FRONTALE
PLANCHA FRENTE
FRONT PLATE 82
ALBERO MOTORE
ÁRBOL CIGÜEÑAL
CRANK SHAFT 84
BEARING SET
JUEGO DE COJINETES
BEARING SET 86
PISTONE
ÉMBOLO
PISTON 88
GUARNIZIONE D’ALBERO A GOMITO
GUARNICIÓN DE CIGÜEÑAL
SEAL CRANKSHAFT 90
TESTATA
TESTERA DE CILINDRO
CYLINDER HEAD 92
GUARNIZIONE DELLA TESTATA
JUNTA TESTERA DE CILINDRO
CYLINDER HEAD GASKET 94
BRACCIO DELL’ATTUATORE
BRAZO DEL EJE DE BALANCÍN
ROCKER ARM 96
ENGINE OIL PUMP
BOMBA DE ACEITE DEL MOTOR
ENGINE OIL PUMP 98
CONDOTTO
TUBERÍA DE ACEITE
OIL LINE100
VALVOLA LIMITATRICE DELLA PRESSIONE
VÁLVULA DE LIMITADOR DE PRESIÓN
PRESSURE LIMIT RELIEFVALVE102
SCATOLA DE CONTROLLO
CAJA DE CONTROL
CONTROLHOUSING104
GASKET
JUNTA DE ESTANQUEIDAD
GASKET106
SCATOLA DE CONTROLLO
CAJA DE CONTROL
CONTROLHOUSING108
GASKET
JUNTA DE ESTANQUEIDAD
GASKET110
CONTROLLO DEL NUMERO DI GIRI
CONTROL DE NÚMERO DE REVOLUCIONES
RPM CONTROL112
CONTROLLO DEL NUMERO DI GIRI
CONTROL DE NÚMERO DE REVOLUCIONES
RPM CONTROL114
ALBERO A CAMME
ÁRBOL DE LEVAS
CAMSHAFT116
POMPA DI INIEZIONE
BOMBA INYECTORA
INJECTION PUMP118
TUBAZIONE DI INIEZIONE
CONDUCTO DE INYECCIÓN
INJECTION LINE120
UGELLO D’INIEZIONE
TOBERA INYECTORA
INJECTION NOZZLE122
T DI PERDITA DELL’OLIO
TUBERÍA DE ACEITE DE FUGA
LEAKOIL LINE124
CORONA DENTATA
CORONA DENTADA
RING GEAR126
STARTER
ARRANCADOR
STARTER MOTOR128
SISTEMA DI RAFFREDDAMENTO
SISTEMA DE ENFRIAMIENTO
COOLING SYSTEM130
PALA DEL VENTILATORE
ALA DEL VENTILADOR
PROPELLER132
PALA DEL VENTILATORE
ALA DEL VENTILADOR
PROPELLER134
COPPA DELL’OLIO
CUBETA DE ACEITE
OIL SUMP136
ASTINA DI LIVELLO DELL’OLIO
VARILLA DEL NIVEL DE ACEITE
OILDIP STICK138
BOCCHETTONE DI RIEMPIMENTO
TUBULADURA DE LLENADO
FILLER PIPE140
FILTRO DELL’OLIO
FILTRO DE ACEITE
OIL FILTER142
PULEGGIA
POLEA
BELT PULLEY144
POMPA D’ACQUA
BOMBA DE AGUA
WATER PUMP146
TERMOSTATO
TERMOSTATO
THERMOSTAT148
GENERATORE
GENERADOR
GENERATOR150
COPERTURA
CUBIERTA
COVER152
COLLETTORE DI ASPIRAZIONE
TUBERÍA DE EVACUACIÓN
EXHAUST MANIFOLD154
FILTRO DI CONDUZIONE
CONDUCTO DE FILTRO
CONDUIT FILTER156
TAPPO DELLA VALVOLA
TAPA DE VÁLVULA
VALVE COVER158
CANDELA A INCANDESCENZA
BUJÍA INCANDESCENTE
GLOW PLUG160
OCCHIELLO
OJO
EYE162
MAGNETE DI ARRESTO
MAGNETO DE DESCONEXIÓN
SHUT OFF SOLENOID164
INTERRUTTORE DELLA PRESSIONE DELL’OLIO
INTERRUPTOR PRESIÓN DE ACEITE
OIL PRESSURE SWITCH166
DATORE DELLA TEMPERATURA
CAPTADOR DE TEMPERATURA
TEMPERATURE SENSOR168
MOTORE 404F-22
MOTOR 404F-22
ENGINE 404F-22170
MOTORE 404F-22
MOTOR 404F-22
ENGINE 404F-22170
BLOCCO CILINDRI
BLOQUE DE CILINDRO
CYLINDER BLOCK172
GUARNIZIONE D’ALBERO A GOMITO
GUARNICIÓN DE CIGÜEÑAL
SEAL CRANKSHAFT174
CONDOTTO
TUBERÍA DE ACEITE
OIL LINE176
VALVOLA LIMITATRICE DELLA PRESSIONE
VÁLVULA DE LIMITADOR DE PRESIÓN
PRESSURE LIMIT RELIEFVALVE178
ENGINE OIL PUMP
BOMBA DE ACEITE DEL MOTOR
ENGINE OIL PUMP180
GIUNTO PER TUBI FLESSIBILI
ENLACE DE TUBES
HOSE CONNECTION182
ALBERO MOTORE
ÁRBOL CIGÜEÑAL
CRANK SHAFT184
PISTONE
ÉMBOLO
PISTON186
BEARING SET
JUEGO DE COJINETES
BEARING SET188
TESTATA
TESTERA DE CILINDRO
CYLINDER HEAD190
GUARNIZIONE DELLA TESTATA
JUNTA TESTERA DE CILINDRO
CYLINDER HEAD GASKET192
BRACCIO DELL’ATTUATORE
BRAZO DEL EJE DE BALANCÍN
ROCKER ARM194
ALBERO A CAMME
ÁRBOL DE LEVAS
CAMSHAFT196
REGOLATORE DEL NUMERO DI GIRI
REGULADOR DE VELOCIDAD
RPM REGULATOR198
POMPA DI INIEZIONE
BOMBA INYECTORA
INJECTION PUMP200
TUBAZIONE DI INIEZIONE
CONDUCTO DE INYECCIÓN
INJECTION LINE202
UGELLO D’INIEZIONE
TOBERA INYECTORA
INJECTION NOZZLE204
T DI PERDITA DELL’OLIO
TUBERÍA DE ACEITE DE FUGA
LEAKOIL LINE206
APPARECCHIATURA DI CONTROLLO
APARATO DE CONTOL
CONTROL UNIT208
LASTRA DI COPERTURA
PLANCHA COBERTORA
COVER PLATE210
CORONA DENTATA
CORONA DENTADA
RING GEAR212
STARTER
ARRANCADOR
STARTER MOTOR214
PULEGGIA
POLEA
BELT PULLEY216
COPPA DELL’OLIO
CUBETA DE ACEITE
OIL SUMP218
ASTINA DI LIVELLO DELL’OLIO
VARILLA DEL NIVEL DE ACEITE
OILDIP STICK220
TAPPO DI SCARICO DELL’OLIO
TORNILLO DE VACIADO DEL ACEITE
OILDRAIN PLUG222
CAPPELLO
CUBIERTA
COVER224
PULEGGIA
POLEA
BELT PULLEY226
POMPA D’ACQUA
BOMBA DE AGUA
WATER PUMP228
SCATOLA DEL TERMOSTATO
CAJA DEL TERMOSTATO
THERMOSTAT HOUSING230
ADATTATORE DEL VENTILATORE
ADAPTADOR VENTILADOR
ADAPTER VENTILATOR232
BOCCHETTONE DI RIEMPIMENTO
TUBULADURA DE LLENADO
FILLER PIPE234
DINAMO
DÍNAMO PARA ALUMBRADO
GENERATOR236
CINGHIA TRAPEZOIDALE
CORREA TRAPEZOIDAL
V-BELT238
SCATOLA DE CONTROLLO
CAJA DE CONTROL
CONTROLHOUSING240
GASKET
JUNTA DE ESTANQUEIDAD
GASKET242
CONTROLLO DEL NUMERO DI GIRI
CONTROL DE NÚMERO DE REVOLUCIONES
RPM CONTROL244
ALLEGATI ABITAZIONI
ADJUNTOS VIVIENDA
ATTACHMENTS HOUSING246
SENSORE
SENSOR
SENSOR248
TAPPO DELLA VALVOLA
TAPA DE VÁLVULA
VALVE COVER250
COLLETTORE DI ASPIRAZIONE
TUBERÍA DE EVACUACIÓN
EXHAUST MANIFOLD252
SENSORE DI TEMPERATURA
SENSOR DE TEMPERATURA
TEMPERATURE SENSOR254
CONSOLE DPF
CONSOLA DPF
CONSOLE DPF256
FILTRO ANTIFULIGGINI
FILTRO DE HOLLÍN
SOOT FILTER258
DPF
DPF
DPF260
CONDOTTO DPF
CONDUCTO DPF
PIPE LINE DPF262
BURNER DPF
QUEMADOR DPF
BURNER DPF264
CANDELA A INCANDESCENZA DPF
BUJÍA INCANDESCENTE DPF
GLOW PLUG DPF266
GRUPPO DI MANUTENZIONI
JUEGO MANTENIMIENTO
MAINTENANCE KIT268
SENSORE DI TEMPERATURA
SENSOR DE TEMPERATURA
TEMPERATURE SENSOR270
ADATTATORE SENSORE
ADAPTADOR SENSOR
ADAPTER SENSOR272
POMPA PRESSIONE
BOMBA DE PRESIO
PRESSURE PUMP274
CINGHIA TRAPEZOIDALE
CORREA TRAPEZOIDAL
V-BELT276
VALVOLA DELL’ARIA
VÁLVULA DE AIRE
AIR VALVE278
POMPA DI ALIMENTAZIONE DI CARBURANTE
BOMBA DE COMBUSTIBLE
FUEL PUMP280
CANDELA A INCANDESCENZA
BUJÍA INCANDESCENTE
GLOW PLUG282
O ELEVATORE
OJO DE ELEVACIÓN
LIFT EYE284
INTERRUTTORE MAGNETE DI ARRESTO
INTERRUPTOR MAGNETO DE DESCONEXIÓN
SWITCH CUTOFF SOLENOID286
INTERRUTTORE DELLA PRESSIONE DELL’OLIO
INTERRUPTOR PRESIÓN DE ACEITE
OIL PRESSURE SWITCH288
DATORE DELLA TEMPERATURA
CAPTADOR DE TEMPERATURA
TEMPERATURE SENSOR290
RESISTENZA
RESISTENCIA
DIODE292
FDC MOTORE
MAZO DE CABLES MOTOR
WIRING HARNESS ENGINE294
RAFFREDDAMENTO
REFRIGERACIÓN
COOLING296
RAFFREDDAMENTO
REFRIGERACIÓN
COOLING296
RAFFREDDAMENTO
REFRIGERACIÓN
COOLING298
TRASLAZIONE E MOTORE
PROPULSIÓN DE MARCHA
DRIVE UNIT300
TRASLAZIONE E MOTORE
PROPULSIÓN DE MARCHA
DRIVE UNIT300
POMPA A PORTATA VARIABILE
BOMBA GRADUABLE
DISPLACEMENT PUMP306
MOTORE DI REGOLAZIONE
MOTOR REGULABLE
DISPLACEMENT MOTOR308
TRASLAZIONE E MOTORE
PROPULSIÓN DE MARCHA
DRIVE UNIT310
TRASLAZIONE E MOTORE
PROPULSIÓN DE MARCHA
DRIVE UNIT310
POMPA A PORTATA VARIABILE
BOMBA GRADUABLE
DISPLACEMENT PUMP312
POMPA A INGRANAGGI
BOMBA DE ENGRANAJES
GEAR PUMP314
POMPA A INGRANAGGI
BOMBA DE ENGRANAJES
GEAR PUMP316
POMPA A INGRANAGGI
BOMBA DE ENGRANAJES
GEAR PUMP318
ASSE MT-L II
EJE MT-L II
AXLES MT-L II320
ASSE
EJE
AXLES320
TRAZIONE, PRESA DI FORZA
PROPULSIÓN
DRIVE322
DIFFERENZIALE
DIFERENCIAL
DIFFERENTIAL324
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE326
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE336
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE338
SCATOLA PLANETARIA
CAJA PLANETERIA
PLANETARY HOUSING340
FRENO
FRENO
BRAKE342
TRAZIONE, PRESA DI FORZA
PROPULSIÓN
DRIVE344
DIFFERENZIALE
DIFERENCIAL
DIFFERENTIAL346
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE348
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE358
TUBO ASSIALE
TUBO DE EJE
AXLE PIPE360
SCATOLA PLANETARIA
CAJA PLANETERIA
PLANETARY HOUSING362
SCATOLA DEL CAMBIO
CAJA DE ENGRANAJES
GEAR BOX HOUSING364
RIPARTITORE DI COPPIA
TRANSMISIÓN DE TOMA DE FUERZA
DISTRIBUTOR GEAR-BOX366
COMPLESSO DEL FRENO
MONTAJE DE FRENO
BRAKE ASSEMBLY368
COMPLESSO DEL FRENO
MONTAJE DE FRENO
BRAKE ASSEMBLY368
FRENO DI STAZIONAMENTO
FRENO DE ESTACIONAMIENTO
PARKING BRAKE372
STERZO
DIRECCIÓN
STEERING UNIT374
STERZO
DIRECCIÓN
STEERING UNIT374
CHIUSURA A VITE
ATORNILLADO
SCREW JOINT378
IDRAULICA DI LAVORO
HIDRÁULICA DEL TRABAJO
WORKING HYDRAULIC380
CILINDRO SOLLEVAMENTO BRACCIO
CILINDRO ELEVADOR
LIFT CYLINDER380
CILINDRO SOLLEVAMENTO BRACCIO
CILINDRO ELEVADOR
LIFT CYLINDER382
CILINDRO RIBALTABILE
CILINDRO VOLCADOR
TILT RAM384
CILINDRO RIBALTABILE
CILINDRO VOLCADOR
TILT RAM386
CILINDRO RIBALTABILE
CILINDRO VOLCADOR
TILT RAM388
IDRAULICA DI LAVORO
HIDRÁULICA DEL TRABAJO
WORKING HYDRAULIC390
IDRAULICA DI LAVORO
HIDRÁULICA DEL TRABAJO
WORKING HYDRAULIC392
IDRAULICA DI LAVORO
HIDRÁULICA DEL TRABAJO
WORKING HYDRAULIC394
VALVOLA DI COMANDO
VÁLVULA PILOTO
CONTROL VALVE396
VALVOLA DI COMANDO
VÁLVULA PILOTO
CONTROL VALVE398
VALVOLA DI COMANDO
VÁLVULA PILOTO
CONTROL VALVE400
VALVOLA DI COMANDO
VÁLVULA PILOTO
CONTROL VALVE402
ATTENUAZIONE VIBRAZIONI
ABSORBEDOR VIBRACIÓN
ATTENUATION ABSORBER406
TUBAZIONE DI RITORNO
CONDUCTO DE RETORNO
REFLUX LINE408
VALVOLA
VÁLVULA
ANTI SWING BACK VALVE410
POMPA A INGRANAGGI
BOMBA DE ENGRANAJES
GEAR PUMP412
CIRCUITO DI COMANDO AGGIUNTIVO
CIRCUITO DE MANDO ADICIONAL
SUPPL CONTROL CIRCUIT414
TUBAZIONE DI RITORNO
CONDUCTO DE RETORNO
REFLUX LINE416
TUBAZIONE DI RITORNO
CONDUCTO DE RETORNO
REFLUX LINE418
TUBAZIONE DI RITORNO
CONDUCTO DE RETORNO
REFLUX LINE420
T DI PERDITA DELL’OLIO
TUBERÍA DE ACEITE DE FUGA
LEAKOIL LINE422
VALVOLA ELETTROMAGNETICA
VÁLVULA MAGNÉTICA
SOLENOID VALVE424
ELETTRICO
SISTEMA ELÉCTRICO
ELECTRIC426
PIANTONE DEL VOLANTE
COLUMNA DE DIRECCIÓN
STEERING COLUMN426
PIANTONE DEL VOLANTE
COLUMNA DE DIRECCIÓN
STEERING COLUMN430
CABINA
SISTEMA ELÉCTRICO CABINA
CABINE ELECTRIC434
CABINA
SISTEMA ELÉCTRICO CABINA
CABINE ELECTRIC436
ELETTRICO
SISTEMA ELÉCTRICO
ELECTRIC438
BORDO DEI INTERRUTTORI
LISTÓN DE INTERRUPTORES
SWITCH STRAP440
JOYSTICK
JOYSTICK
JOYSTICK442
JOYSTICK
JOYSTICK
JOYSTICK444
CAVO PRINCIPALE
SISTEMA ELÉCTRICO CABLE PRINCIPAL
MAIN HAIRNESS446
CAVO PRINCIPALE
SISTEMA ELÉCTRICO CABLE PRINCIPAL
MAIN HAIRNESS450
CAVO PRINCIPALE
SISTEMA ELÉCTRICO CABLE PRINCIPAL
MAIN HAIRNESS454
CAVO PRINCIPALE
SISTEMA ELÉCTRICO CABLE PRINCIPAL
MAIN HAIRNESS458
CABLE-SET
CABLE- JUEGO
CABLE-SET462
FASCIO DI CABLAGGIO SCATOLA PORTA-FUSIBI
MAZO DE CABLES CAJA DE FUSIBLES
WIRING HARNESS FUSE BOX464
FASCIO DI CABLAGGIO
MAZO DE CABLES
WIRING HARNESS466
FISSAGGIO
FIJACIÓN
MOUNTING468
PORTAFUSIBILE
SOPORTE FUSIBLES
FUSE HOLDER470
FASCIO DI CABLAGGIO
MAZO DE CABLES
WIRING HARNESS472
FDC VALVOLA
MAZO DE CABLES VÁLVULA
WIRING HARNESS VALVE474
ILLUMINAZIONE DI LAVORO
LUZ DEL TRABAJO
WORKING LIGHTING476
SEZIONATORE DELLA BATTERIA
SECCIONADOR DE BATERÍA
SHUT OFF SWITCH478
SEZIONATORE DELLA BATTERIA
SECCIONADOR DE BATERÍA
SHUT OFF SWITCH480
BATTERIA
BATERÍA
BATTERY482
CAVO CONNESSIONE
CABLE DE CONNEXIÓN
CONNECTION CABLE484
CAVO CONNESSIONE
CABLE DE CONNEXIÓN
CONNECTION CABLE486
POTENZIOMETRO
POTENCIÓMETRO
POTENTIOMETER488
FDC RADIO
MAZO DE CABLES APARATO DE RADIO
WIRING HARNESS RADIO490
FDC CABINA
MAZO DE CABLES CABINA
WIRING HARNESS CABINE492
FDC SEDE
MAZO DE CABLES ASIENTO
WIRING HARNESS SEAT494
PNEUMATICO
NEUMÁTICO
TYRE496
PNEUMATICO
NEUMÁTICO
TYRE496
PARAFANGO
ALERO
WHEEL COVER500
TELAIO
BASTIDOR
FRAME502
TELAIO PARTE ANTERIORE WACKER NEUSON, YE
BASTIDOR PARTE DELANTERA WACKER NEUSON,
FRONT PART FRAME WACKER NEUSON, YELLOW502
PARTE PARTI POSTERIORI
BASTIDOR TRASERO
REAR PART CHASSIS506
SNODO DI PIEGATURA
ARTICULACIÓN DE PANDEO
PIVOT BLOCK512
RIVESTIMENTO
REVESTIMIENTO
TRIM514
COFANO MOTORE
CUBIERTA DE MOTOR
ENGINE HOOD514
S I COFANO MOTORE
ESTERA ABSORBENTE CUBIERTA DE MOTOR
BONNET INSULATING MAT516
COFANO MOTORE
CUBIERTA DE MOTOR
ENGINE HOOD518
S I COFANO MOTORE
ESTERA ABSORBENTE CUBIERTA DE MOTOR
BONNET INSULATING MAT520
IMPIANTO DI CARICAMENTO/BRACCIO PRINCIPA
SISTEMA DE CARGA/BRAZO DE ELEVACIO+BALAC
LOADING SYSTEM/ARMSYSTEM522
IMPIANTO DI CARICAMENTO/BRACCIO PRINCIPA
SISTEMA DE CARGA/BRAZO DE ELEVACIO+BALAC
LOADING SYSTEM/ARMSYSTEM522
PIASTRA A CAMBIO RAPIDO
PLANCHA DE CAMBIO RÁPIDO
QUICKHITCH PLATE524
PIASTRA A CAMBIO RAPIDO
PLANCHA DE CAMBIO RÁPIDO
QUICKHITCH PLATE526
PIASTRA A CAMBIO RAPIDO
PLANCHA DE CAMBIO RÁPIDO
QUICKHITCH PLATE528
PIASTRA A CAMBIO RAPIDO
PLANCHA DE CAMBIO RÁPIDO
QUICKHITCH PLATE530
PIASTRA A CAMBIO RAPIDO
PLANCHA DE CAMBIO RÁPIDO
QUICKHITCH PLATE532
ADATTATORE
ADAPTADOR
ADAPTER534
S FRIZIONE
SOPORTE EMBRAGUE
BRACKET536
CABINA
CABINA DEL CONDUCTOR
CABIN538
CABINA
CABINA DEL CONDUCTOR
CABIN538
RIVESTIMENTO
REVESTIMIENTO
TRIM540
RIVESTIMENTO
REVESTIMIENTO
TRIM544
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW548
CRISTALLO LATERALE
CRISTAL LATERAL
SIDE WINDOW550
RIVESTIMENTO DELLA CABINA
REVESTIMIENTO DE CABINA
CAB TRIM552
RISCALDAMENTO DELLA CABINA
CALEFACCIÓN DE CABINA
HEATING554
PORTIERA DELLA CABINA
PUERTA DE CABINA
CAB DOOR556
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF560
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF562
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF564
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW568
LUNOTTO POSTERIORE
CRISTAL TRASERO
REAR WINDOW570
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF572
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF574
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF576
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW580
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW582
LUNOTTO POSTERIORE
CRISTAL TRASERO
REAR WINDOW584
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF586
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF588
TETTOIA
TECHO PROTCTOR
PROTECTING ROOF590
LUNOTTO POSTERIORE
CRISTAL TRASERO
REAR WINDOW592
PARTE ANNESSE CABINA
COMPONENTES DEL CABINA
MOUNTING SET CABINE594
TELAIO DELLA CABINA
BASTIDOR DE CABINA
CAB FRAME598
GRIGLIA DI PROTEZIONE
REJILLA PROTECTORA
PROTECTING SCREEN600
RIVESTIMENTO
PIEZAS REVESTIMIENTO
COVERING604
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW606
LUNOTTO POSTERIORE
CRISTAL TRASERO
REAR WINDOW608
S I CABINA
ESTERA ABSORBENTE CABINA
INSULATING MAT CABINE610
PORTIERA DELLA CABINA
PUERTA DE CABINA
CAB DOOR612
C RISCALDAMENTO
CONSOLA CALEFACCIÓN
CONSOLE HEATER616

618
PARTE ANNESSE CABINA
COMPONENTES DEL CABINA
MOUNTING SET CABINE620
GRIGLIA DI PROTEZIONE
REJILLA PROTECTORA
PROTECTING SCREEN624
RIVESTIMENTO
PIEZAS REVESTIMIENTO
COVERING628
PARABREZZA
CRISTAL DELANTERA
FRONT WINDOW632
LUNOTTO POSTERIORE
CRISTAL TRASERO
REAR WINDOW634
PORTIERA DELLA CABINA
PUERTA DE CABINA
CAB DOOR636
PEDANA
PLANCHA DE PASO
STEP PLATE640
PEDANA
PLANCHA DE PASO
STEP PLATE644
SILENCING FOAM
ESPUMA SILENCIADORA
SILENCING FOAM650
SILENCING FOAM
ESPUMA SILENCIADORA
SILENCING FOAM652
SEDILE MSG 83/721
ASIENTO MSG 83/721
SEAT MSG 83/721654
SEDILE MSG 20
ASIENTO MSG 20
SEAT MSG 20656
SEDILE S722
ASIENTO S722
SEAT S722658
SEDILE S721
ASIENTO S721
SEAT S721660
SEDILE S721
ASIENTO S721
SEAT S721662
SOSPENSIONI MSG 95AL-06
SUSPENSIÓN MSG 95AL-06
SPRING ASSY MSG 95AL-06664
SOSPENSIONI MSG 83
SUSPENSIÓN MSG 83
SPRING ASSY MSG 83666
SOSPENSIONI MSG 93
SUSPENSIÓN MSG 93
SPRING ASSY MSG 93668
SEDILE DI MONTAGGIO
ASIENTO DE MONTAJE
MOUNTING SEAT670
SEDILE DI MONTAGGIO
ASIENTO DE MONTAJE
MOUNTING SEAT672
FODERA
FUNDA
SLIP-COVER674
ETTICHETTA ADESIVA
ETIQUETA ADHESIVA
STICKER676
RISCALDAMENTO
CALEFACCIÓN
HEATING678
RISCALDAMENTO
CALEFACCIÓN
HEATING678
RISCALDAMENTO DELLA CABINA
CALEFACCIÓN DE CABINA
HEATING680
OPZIONE
OPCIÓN
OPTION682
CASSETTA UTENSILI
CAJA DE HERRAMIENTAS
TOOL BOX682
S TARGA
SOPORTE PLACA DE MATRÍCULA
BRACKET IMMATRICULATION PLATE684
PESO AGGIUNTIVO
CARGA ADICIONAL
SUPPLEMENT WEIGHT686
INDICATORE
INSTRUMENTO INDICADOR
INDICATOR688
PRERISCALDAMENTO DEL MOTORE
CALENTAMIENTO PREVIO DE MOTOR
ENGINE PRE HEATING690
ACCESSORI
ACCESORIO
ACCESSORIES692
EARTH SHOVEL
PALA DE TRACTOR
EARTH SHOVEL692
EARTH SHOVEL
PALA DE TRACTOR
EARTH SHOVEL694
CROCODILE TEETH
PINZAS DE COCODRILO
CROCODILE TEETH696
FORCA PER PALLET
HORQUILLA DE PALETAS
PALLET FORKS698
DOCUMENTAZIONE DELLE MACCHINE
DOCUMENTACIÓN DE MÁQUINAS
MACHINE DOCS700
ETTICHETTA ADESIVA
ETIQUETA ADHESIVA
STICKER700
GRAFICO CARICO MASSIMO
DIAGRAMA DE CARGA
CARRY LOAD DIAGRAM704
ETTICHETTA ADESIVA
ETIQUETA ADHESIVA
STICKER706
DOCUMENTAZIONE DELLE MACCHINE
DOCUMENTACIÓN DE MÁQUINAS
MACHINE DOCS708
INDICAZIONE
RÓTULO EXPLICATIVO
INDICATION LABEL710

Contact us: [email protected]

https://vimeo.com/734357063

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.M
