Wacker Neuson WL38 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

Description

Wacker Neuson WL38 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

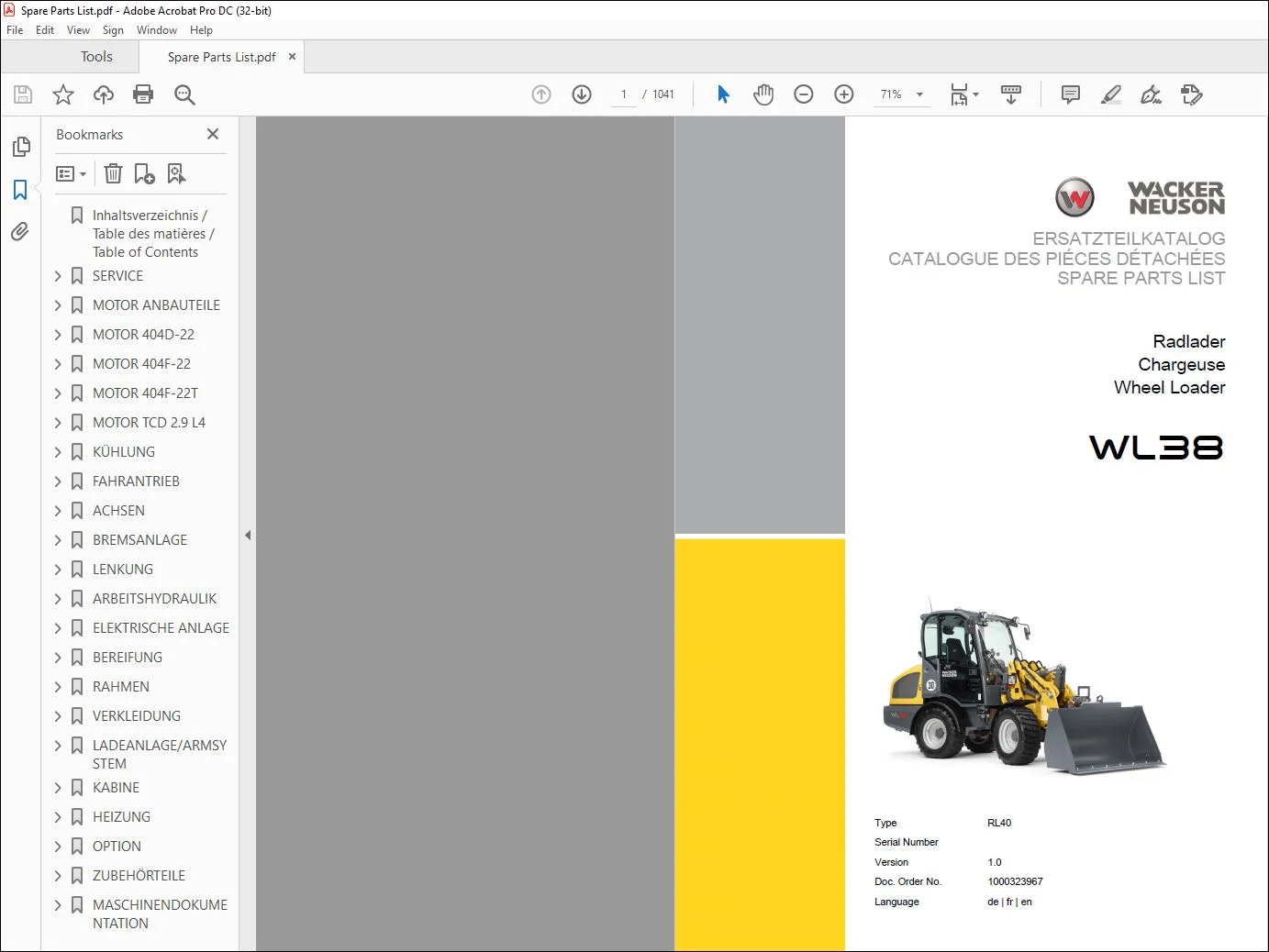

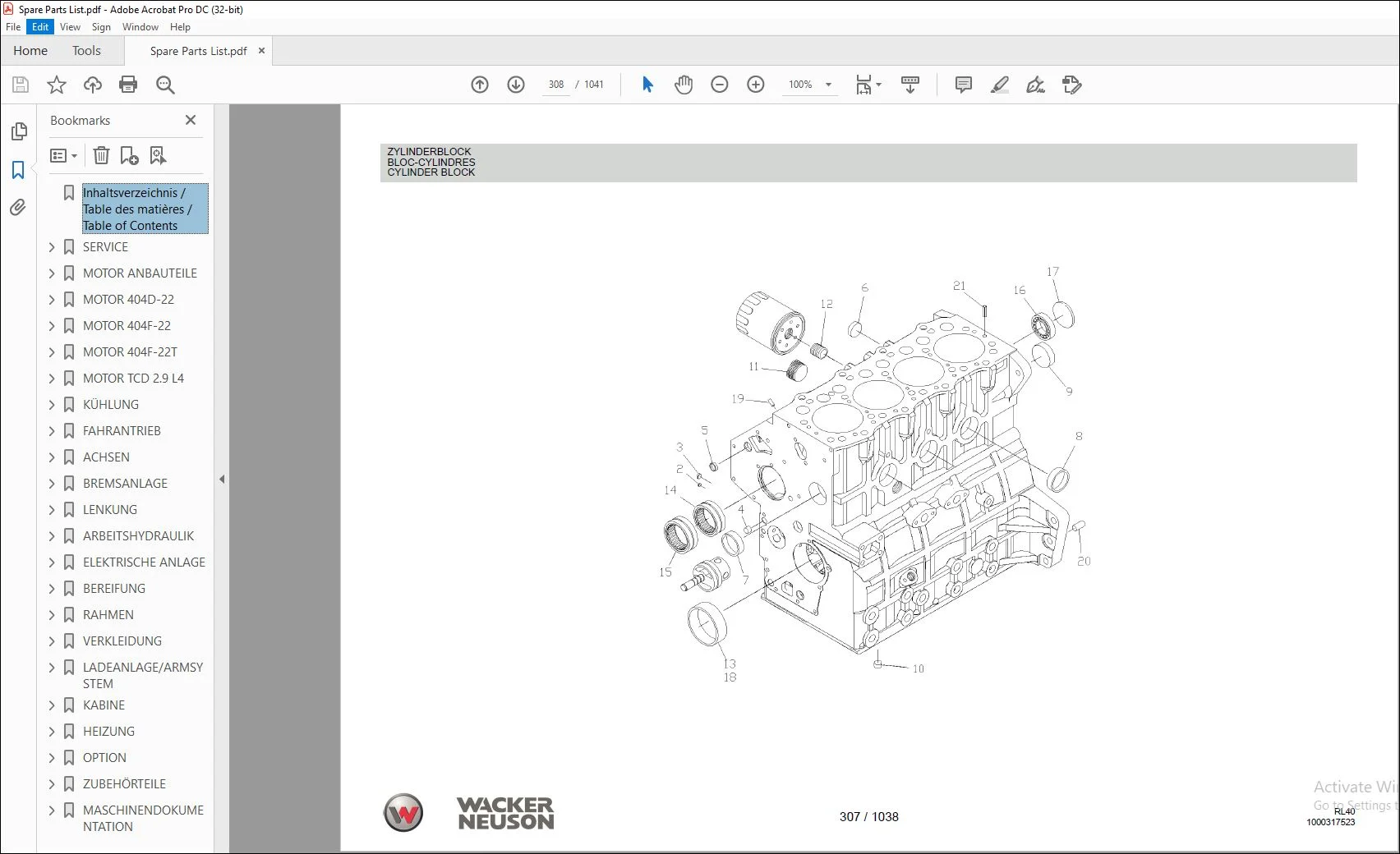

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Wacker Neuson WL38 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

General information about spare parts manual
General

• When ordering spare parts, care must be taken to ensure that all information about the machine is complete. This includes the name of the model, the serial number and the year of construction. In the event of orders for motor or axle parts, the type and serial number of the components are also required. The following details are also necessary:
• material number and position number. The serial number is stamped on the machine chassis. It is also located on the type label. The serial number must be given in full. In the course of technical development, we work continuously to improve and optimize our products. For this reason the pictures in the spare parts manual can sometimes deviate from the actual model.
• We reserve the right to make changes to the spare parts at any time. This applies to the specified quantity of spare parts as well as to the technical model. In order to provide the latest information about the machine, we ask you to contact the appointed dealer. Technical information, dimensions, weights and the given quantity of spare parts are not binding.
• Responsibility for errors or omissions not accepted. The cover features the machine with possible optional equipment. The representation given is not binding for the actual model. Wacker Neuson is authorized to publish copyright-protected material, for example that owned by Perkins Engines Company Ltd. The number of spare parts specified in the manual refers
• only to the quantity installed at this point. This spare parts manual shows options that are available for the vehicle direct from the factory. For this reason, options might be shown that are not compatible with your machine. Not all the options shown are available in all countries/regions.
• Some options can be retrofitted. However, please note that it is not possible to combine all options with each other. In some cases, parts are shown that are not available as spare parts. These parts are not itemized in the drawings. The portrayal is for clarification only and does not mean that the part shown can be ordered. Any unauthorized modification
• (e.g. installation of unsuitable spare parts, accessory parts and components) in your Wacker Neuson machine can severely impair operational safety.
• The operational safety is only ensured when original spare parts and additional devices that we have approved are used. We do not accept liability for damage incurred due to a technical change or non-use of original spare parts. Mentions of “right”, and “left” or “front” and “rear” are made from the position of the driver in a forwards direction.

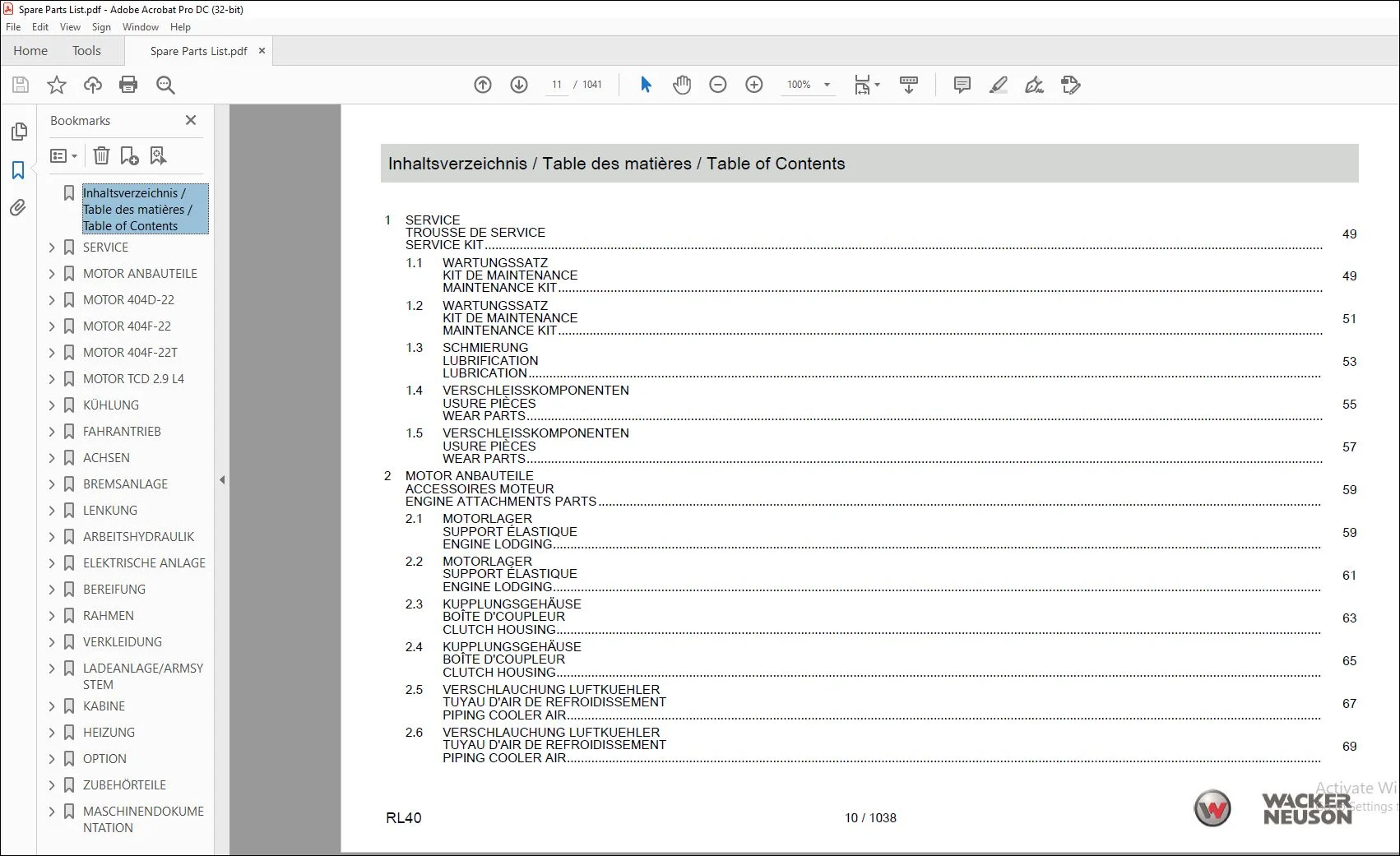

TABLE OF CONTENTS:

Wacker Neuson WL38 Wheel loader SPARE PARTS LIST Manual – PDF DOWNLOAD

Inhaltsverzeichnis / Table des matières / Table of Contents 11
SERVICE 50
WARTUNGSSATZ 50
WARTUNGSSATZ 52
SCHMIERUNG 54
VERSCHLEISSKOMPONENTEN 56
VERSCHLEISSKOMPONENTEN 58
MOTOR ANBAUTEILE 60
MOTORLAGER 60
MOTORLAGER 62
KUPPLUNGSGEHÄUSE 64
KUPPLUNGSGEHÄUSE 66
VERSCHLAUCHUNG LUFTKUEHLER 68
VERSCHLAUCHUNG LUFTKUEHLER 70
VERSCHLAUCHUNG LUFTKUEHLER 72
HALTER LUFTFILTER 74
LUFTFILTER 76
KRAFTSTOFFANLAGE 78
KRAFTSTOFFANLAGE 80
KRAFTSTOFFTANK 82
KRAFTSTOFFILTER 84
BEFESTIGUNG 86
ABGASROHR 88
ABGASROHR 90
ABGASROHR 92
HALTER 94
ABGASANLAGE 96
LÜFTERFLÜGEL 98
LÜFTERFLÜGEL 100
MOTOR 404D-22 102
MOTOR 102
ZYLINDERBLOCK 104
STIRNPLATTE 106
PLEUELLAGERSATZ 108
KURBELWELLE 110
ZYLINDERKOPF 112
ZYLINDERKOPFDICHTUNG 114
KIPPHEBEL 116
MOTORÖLPUMPE 118
LEITUNG 120
STEUERGEHÄUSE 122
DICHTUNGSGEHÄUSE 124
DREHZAHLKONTROLLE 126
NOCKENWELLE 128
EINSPRITZPUMPE 130
EINSPRITZLEITUNG 132
EINSPRITZDÜSE 134
LECKÖLLEITUNG 136
ETS STEUERMODUL 404D-22 138
ZAHNKRANZ 140
ANLASSER 142
KÜHLSYSTEM 144
ÖLWANNE 146
ÖLMEßSTAB 148
EINFÜLLSTUTZEN 150
ÖLFILTER 152
RIEMENSCHEIBE 154
WASSERPUMPE 156
KÜHLWASSERTHERMOSTAT 158
GENERATOR 160
KEILRIEMEN 162
AUSPUFFKRÜMMER 164
ABDECKUNG 166
VENTILDECKEL 168
GLÜHKERZE 170
ÖSE 172
DREHZAHLSTEUERUNG 174
SCHALTER 176
SCHALTER 178
MOTOR 404F-22 180
MOTOR 404F-22 180
ZYLINDERBLOCK 182
KURBELWELLE 184
LEITUNG 186
DRUCKBEGRENZUNGSVENTIL 188
MOTORÖLPUMPE 190
SCHLAUCHANSCHLUSS 192
KURBELWELLE 194
KOLBEN 196
PLEUELLAGERSATZ 198
ZYLINDERKOPF 200
ZYLINDERKOPFDICHTUNG 202
KIPPHEBEL 204
NOCKENWELLE 206
DREHZAHLREGLER 208
EINSPRITZPUMPE 210
EINSPRITZLEITUNG 212
EINSPRITZDÜSE 214
LECKÖLLEITUNG 216
STEUERGERÄT 218
DECKPLATTE 220
ZAHNKRANZ 222
ANLASSER 224
RIEMENSCHEIBE 226
ÖLWANNE 228
ÖLMEßSTAB 230
ÖLABLAßSCHRAUBE 232
ÖLEINFÜLLDECKEL 234
RIEMENSCHEIBE 236
WASSERPUMPE 238
THERMOSTATGEHÄUSE 240
ADAPTER LÜFTER 242
EINFÜLLSTUTZEN KÜHLWASSER 244
LÜFTERFLÜGEL 246
LICHTMASCHINE 248
KEILRIEMEN 250
STEUERGEHÄUSE 252
DICHTUNG STEUERGEHÄUSE 254
DREHZAHLKONTROLLE 256
STEUERGEHÄUSE 258
SENSOR 260
VENTILDECKEL 262
AUSPUFFKRÜMMER 264
TEMPERATURSENSOR 266
KONSOLE DPF 268
RUßFILTER 270
DPF 272
LEITUNG DPF 274
BRENNER DPF 276
TEMPERATURSENSOR 278
ADAPTER SENSOR 280
GLÜHKERZE DPF 282
DRUCKPUMPE 284
KEILRIEMEN 286
LUFTVENTIL 288
KRAFTSTOFFPUMPE 290
GLÜHKERZE 292
HEBEÖSE 294
DREHZAHLSTEUERUNG 296
ÖLDRUCKSCHALTER 298
TEMPERATURGEBER 300
WIDERSTAND 302
KABELBAUM MOTOR 304
MOTOR 404F-22T 306
MOTOR 404F-22T 306
ZYLINDERBLOCK 308
KURBELWELLE 310
LEITUNG 312
DRUCKBEGRENZUNGSVENTIL 314
MOTORÖLPUMPE 316
SCHLAUCHANSCHLUSS 318
KURBELWELLE 320
KOLBEN 322
PLEUELLAGERSATZ 324
ZYLINDERKOPF 326
ZYLINDERKOPFDICHTUNG 328
KIPPHEBEL 330
NOCKENWELLE 332
DREHZAHLREGLER 334
EINSPRITZPUMPE 336
EINSPRITZLEITUNG 338
EINSPRITZDÜSE 340
LECKÖLLEITUNG 342
STEUERGERÄT 344
DECKPLATTE 346
ZAHNKRANZ 348
ANLASSER 350
RIEMENSCHEIBE 352
ÖLWANNE 354
ÖLMEßSTAB 356
ÖLABLAßSCHRAUBE 358
RIEMENSCHEIBE 360
WASSERPUMPE 362
THERMOSTATGEHÄUSE 364
ÖLKÜHLER 366
EINFÜLLSTUTZEN KÜHLWASSER 368
ADAPTER LÜFTER 370
LICHTMASCHINE 372
KEILRIEMEN 374
STEUERGEHÄUSE 376
DICHTUNGSGEHÄUSE 378
DREHZAHLKONTROLLE 380
STEUERGEHÄUSE 382
SENSOR 384
TURBOLADER 386
VERSCHLAUCHUNG TURBOLADER 388
LEITUNG 390
RÜCKLAUFLEITUNG 392
ANSAUGKRÜMMER 394
VENTILDECKEL 396
AUSPUFFKRÜMMER 398
ABGASRÜCKFÜHRUNGSVENTIL 400
ENTLÜFTUNG 402
ENTLÜFTUNGSELEMENT 404
ENTLÜFTUNG 406
TEMPERATURSENSOR 408
AUSPUFFKRÜMMER 410
RUßFILTER 412
TEMPERATURSENSOR 414
LEITUNG DPF 416
BRENNER DPF 418
GLÜHKERZE DPF 420
TEMPERATURSENSOR 422
DRUCKPUMPE 424
KEILRIEMEN 426
LUFTVENTIL 428
SCHLAUCHANSCHLUSS 430
KONSOLE 432
GLÜHKERZE 434
LEITUNGSFILTER 436
DREHZAHLSTEUERUNG 438
ÖLDRUCKSCHALTER 440
TEMPERATURGEBER 442
KABELBAUM MOTOR 444
KABELBAUM 446
WIDERSTAND 448
MOTOR TCD 29 L4 450
ÖLMEßSTAB 450
REGELVENTIL 452
ÖLEINFÜLLDECKEL 454
ENTLÜFTUNGSLEITUNG 456
ETS ÖLWANNE TCD 29 L4 458
RIEMENSCHEIBE 460
RIEMENSCHEIBE 462
ZAHNKRANZ 464
ZYLINDERKOPF, VENTILDECKEL 466
VENTILDECKEL 468
GEHÄUSEDECKEL 470
ABDECKUNG 472
NOCKENWELLE 474
KIPPHEBEL 476
KIPPHEBEL 478
VENTILSTÖSSEL 480
MOTORÖLPUMPE 482
ÖLKÜHLER 484
GEWINDEBUCHSE 486
EINSPRITZPUMPE 488
EINSPRITZDÜSE 490
KRAFTSTOFFPUMPE 492
KRAFTSTOFFILTER 494
VORFILTER 496
EINSPRITZROHR 498
EINSPRITZLEITUNG 500
RÜCKLAUFLEITUNG 502
ANSAUGKRÜMMER 504
ANSAUGROHR 506
STEUEREINHEIT 508
WASSERPUMPE 510
RIEMENSCHEIBE 512
THERMOSTAT 514
AUSPUFFKRÜMMER 516
ABGASROHR 518
ABGASRÜCKFÜHRUNGSVENTIL 520
AUSPUFFKRÜMMER 522
TURBOLADER 524
RIEMENSCHEIBE 526
ANLASSER 528
GENERATOR 530
HALTERUNG GENERATOR 532
KEILRIEMEN 534
KABELBAUM MOTOR 536
KOMPAKTSTECKER 538
KABELBAUM MOTOR 540
RELAIS 542
DREHZAHLGEBER 544
ÖLDRUCKSCHALTER 546
TEMPERATURGEBER 548
DREHZAHLGEBER 550
SENSOR 552
GLÜHKERZE 554
ABGASANLAGE 556
SCHMIERÖLPUMPE 558
DICHTSÄTZE – MOTOR 560
KÜHLUNG 562
KÜHLER 562
KÜHLER 564
VERSCHRAUBUNG 566
VERSCHRAUBUNG 568
VERSCHLAUCHUNG KUEHLER 570
VERSCHLAUCHUNG KUEHLER 572
VERSCHLAUCHUNG LUFTKUEHLER 574
FAHRANTRIEB 576
VERSCHLAUCHUNG FAHRANTRIEB 576
VERSCHLAUCHUNG FAHRANTRIEB 578
VERSTELLPUMPE 580
VERSTELLPUMPE 582
VERSTELLPUMPE 586
VERSTELLPUMPE 588
VERSCHRAUBUNG VERSTELLMOTOR 592
VERSTELLMOTOR 594
HYDRAULIKTANK 596
HYDRAULIKÖLFILTER 598
RÜCKLAUF-SAUGFILTER 600
WEGEVENTIL 602
WEGEVENTIL 604
INCHVENTIL 606
INCHEINRICHTUNG 608
INCHEINRICHTUNG 610
MAGNETVENTIL 612
ACHSEN 614
ACHSEN 614
GELENKWELLE 616
ANTRIEB 618
DIFFERENTIAL 622
ACHSROHR 624
ACHSROHR 632
ACHSROHR 634
PLANETENGEHÄUSE 636
BREMSE 638
ANTRIEB 640
DIFFERENTIAL 644
ACHSROHR 646
ACHSROHR 654
ACHSROHR 656
PLANETENGEHÄUSE 658
GETRIEBEGEHÄUSE 660
VERTEILERGETRIEBE 662
DIFFERENTIALSPERRE 664
MAGNETVENTIL 666
VERSCHRAUBUNG VENTIL 668
BREMSANLAGE 670
BREMSANLAGE 670
LENKUNG 672
LENKRAD 672
LENKSÄULE 674
LENKUNG HYDROSTATISCH 676
PRIORITÄTSVENTIL 678
VERSCHRAUBUNG PRIORITÄTSVENTIL 680
LENKZYLINDERBOLZEN 682
LENKZYLINDER 684
VERSCHLAUCHUNG LENKZYLINDER 686
VERSCHLAUCHUNG LENKUNG 688
ARBEITSHYDRAULIK 690
ARBEITSHYDRAULIK 690
ARBEITSHYDRAULIK 694
ARBEITSHYDRAULIK 696
HUBZYLINDER 698
HUBZYLINDER 700
KIPPZYLINDER 702
KIPPZYLINDER 704
ANBAUTEILE PUMPE 706
ZAHNRADPUMPE 708
ANBAUTEILE PUMPE 710
ZAHNRADPUMPE 712
ZAHNRADPUMPE 714
ZAHNRADPUMPE 716
ZAHNRADPUMPE 718
ZAHNRADPUMPE 720
ZAHNRADPUMPE 722
ZAHNRADPUMPE 724
ZAHNRADPUMPE 726
ZAHNRADPUMPE 728
STEUERVENTIL 730
STEUERVENTIL 732
VERSCHRAUBUNG VENTIL 734
STEUERVENTIL 736
VERSCHRAUBUNG VENTIL 738
STEUERVENTIL 740
SAMMELROHR 742
VERSCHRAUBUNG SAMMELROHR 744
WEGEVENTIL 746
VERSCHRAUBUNG VENTIL 748
SCHWINGUNGSDÄMPFUNGSVENTIL 750
SCHWINGUNGSDÄMPFUNGSVENTIL 752
ARBEITSHYDRAULIK 754
DRUCKREDUZIERVENTIL 756
3 STEUERKREIS 758
3 STEUERKREIS 760
HOCHDRUCKFILTER 762
VERSCHRAUBUNG DRUCKFILTER 764
VERSCHRAUBUNG PULSATIONSDÄMPFER 766
VENTIL 768
VERSCHRAUBUNG VENTIL 770
STEUERUNG 772
VERSCHRAUBUNG VENTIL 774
VENTIL ZUSATZHYDRAULIK 776
VERSCHRAUBUNG 778
ÖLKÜHLER 780
ÖLKÜHLER 782
ZUSATZHYDRAULIK 784
ÖLKÜHLER 788
RÜCKLAUFLEITUNG 790
WEGEVENTIL 792
VERSCHRAUBUNG VENTIL 794
VENTILVERROHRUNG 796
ZUSATZSTEUERKREIS HI 798
ZUSATZSTEUERKREIS HI 800
ELEKTRISCHE ANLAGE 802
LENKSÄULE 802
LENKSÄULE 806
ELEKTRIK HAUPTKABEL 810
ELEKTRIK HAUPTKABEL 814
ELEKTRIK HAUPTKABEL 818
KABELBAUM 822
KABELBAUM 824
KABELBAUM BELEUCHTUNG 826
ZUSATZKABELBAUM 828
KABELBAUM 830
KABELBAUM 832
ELEKTRIK KABINE 834
ARBEITSBELEUCHTUNG 838
STECKDOSE 230V 840
STECKDOSE 842
BATTERIETRENNSCHALTER 844
BATTERIETRENNSCHALTER 846
VENTILKABELBAUM 848
KABELBAUM 850
ZUSATZKABELBAUM 852
KABELBAUM 854
KABELBAUM 856
ZUSATZKABELBAUM 858
KABELBAUM 860
KABELBAUM 862
GASPEDAL 864
SICHERUNGSHALTER 866
SICHERUNGSHALTER 868
MOTORVORWÄRMUNG 870
MOTORVORWÄRMUNG 872
BEREIFUNG 874
BEREIFUNG 874
BEREIFUNG 876
BEREIFUNG 878
KOTFLÜGEL 880
RAHMEN 882
RAHMEN VORDERTEIL 882
HINTERTEIL RAHMEN 886
KNICKGELENK 890
WERKZEUGKASTEN 892
HALTER SCHLAUCH 894
ANHÄNGEKUPPLUNG 896
ANHÄNGEKUPPLUNG 898
ANHÄNGERKUPPLUNG 900
ANHÄNGEKUPPLUNG 902
VERKLEIDUNG 904
MOTORHAUBE 904
MOTORHAUBE 906
SCHARNIER 908
VERRIEGELUNG MOTORHAUBE 910
GASFEDER 912
SCHLIEßBLECH 914
LADEANLAGE/ARMSYSTEM 916
LADEANLAGE/ARMSYSTEM 916
SCHNELLWECHSELPLATTE 920
SCHNELLWECHSELPLATTE 922
SCHNELLWECHSELPLATTE 924
SCHNELLWECHSELPLATTE 926
SCHNELLWECHSELPLATTE 928
ADAPTER 930
HALTER KUPPLUNG 932
KABINE 934
FUßPEDAL 934
KABINENVERKLEIDUNG 938
KABINENVERKLEIDUNG 942
KABINENVERKLEIDUNG 946
TRAVERSE 948
KABINENTÜR 952
FRONTSCHEIBE 956
HECKSCHEIBE 958
FUßPEDAL 960
KABINENVERKLEIDUNG 964
KABINENVERKLEIDUNG 968
KABINENVERKLEIDUNG 974
TRAVERSE 976
KABINENTÜR 980
FRONTSCHEIBE 984
HECKSCHEIBE 986
SONDERAUSFÜHRUNG 988
KABINEN BEFESTIGUNG 990
HYDRAULIK 992
ETS SITZ S722-15 STOFF 996
FEDERUNG MSG 95AL-06 998
AUFKLEBER1000
HEIZUNG1002
HEIZUNG1002
KONDENSATOR KLIMAANLAGE1004
LUFTTROCKNER1006
KOMPRESSOR KLIMAANLAGE1008
KLIMAANLAGE1010
KONDENSATOR1012
KOMPRESSOR KLIMAANLAGE1014
KOMPRESSOR KLIMAANLAGE1016
OPTION1018
HALTER KENNZEICHEN1018
KFZ-KOMBITASCHE1020
FETTPRESSE1022
FEUERLÖSCHER1024
WERKZEUGSATZ1026
ZUBEHÖRTEILE1028
ERDSCHAUFEL1028
ERDSCHAUFEL1030
PALETTENGABEL1032
MASCHINENDOKUMENTATION1034
AUFKLEBER1034
MASCHINENDOKUMENTATION1038

Questions? Email us: [email protected]

https://vimeo.com/734254631

PLEASE NOTE:

• This is not a physical manual but a digital manual – meaning no physical copy will be couriered to you. The manual can be yours in the next 2 mins as once you make the payment, you will be directed to the download page IMMEDIATELY.
• This is the same manual used by the dealers inorder to diagnose your vehicle of its faults.
• Require some other service manual or have any queries: please WRITE to us at [email protected]

S.M
