XCMG 汽车起重机专用底盘 XZ25K 零部件图册 – PDF

Description

XCMG 汽车起重机专用底盘 XZ25K 零部件图册 – PDF DOWNLOAD

FILE DETAILS:

XCMG 汽车起重机专用底盘 XZ25K 零部件图册 – PDF DOWNLOAD

Language : Chinese & English
Pages : 116
Downloadable : Yes
File Type : PDF

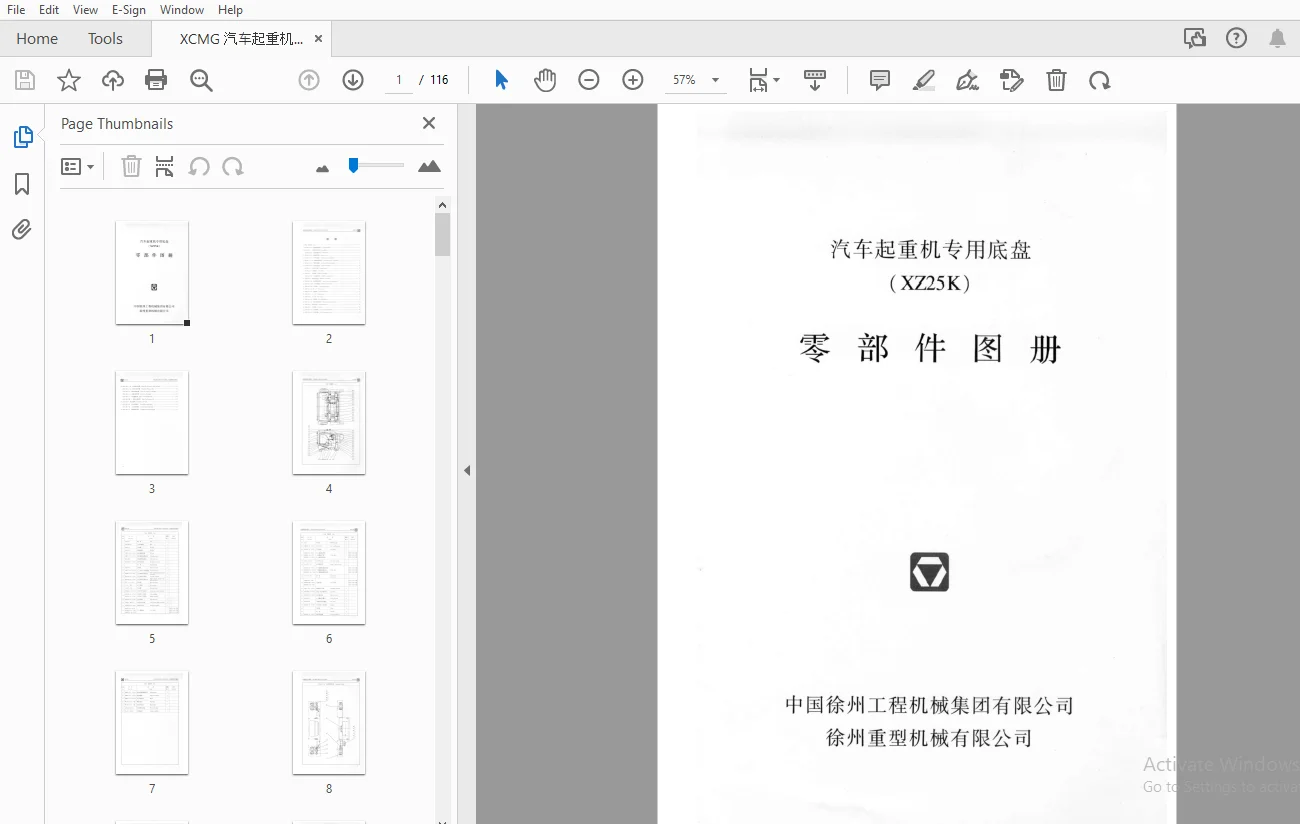

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

XCMG 汽车起重机专用底盘 XZ25K 零部件图册 – PDF DOWNLOAD

1. JSQ 驾驶室 Cab
2. XZ16K. 25A 底盘照明系统 Lighting System
3. XZ25K. 26 大梁线束安装 Beam Wires
4. XZ25K. 26 II 大梁线束安装 Beam Wires
5. XZ16K. 74A 电瓶箱安装 Battery Box
6. XZ16K. 39A 气罐安装 Air Reservoir Assembly
7. XZ16K. 41. 1A 脚控制阀安装 Foot Relay Valve Assembly
8. XZ16K. 42A 气路布管图 Air Circuit Pipe Assembly
9. XZ25K. 45IV 发动机安装 Engine Assembly
10. XZ30K. 45 发动机安装 Engine Setup
11. XZ16K. 46A 燃油箱 Fuel Tank
12. XZ25K. 47 消声器安装 Muffler Assembly
13. XZ16K. 47 II 消声器安装 Muffler Assembly II
14. XZ50K. 48 散热器安装 Radiator Assembly
15. XZ16K. 50A 变速器及悬挂 Gear-box and Suspension
16. XZ25K. 51 II 油泵装置 Oil Pump Assembly
17. XZ25K. 53 I 传动轴 Transmission Shaft
18. XZ16K. 54B 前桥 Front Axle
19. XZ16K. 55A 前悬架 Front Suspension
20. XZ25K. 56 中桥 Middle Axle
21. XZ25K. 57 后桥 Rear Axle
22. XZ16K. 58A 后悬架 Real Suspension
23. XZ16K. 37A 转向液压系统 Steering Hydraulic System
24. XZ16K. 65 转向系统 Steering System
25. XZ25K. 65 II 空滤器 Air Filter
26. XZ25K. 70 变速操纵 Transmission Operation
27. XZ16K. 83A 空调装置 Air Conditioning Unit

28. QY25K. 65. 1A 回油进油布管 Pipes for Oil Return and Oil Drain
29. QY25K. 65. 2A 泵进出油布管 Pipes for Pressure Oil
30. QY25K. 65. 3 钢支腿配管 Pipes for Valve to Outrigger
31. QY25K. 65. 4 支腿内部布管 Pipes for Outrigger
32. QY25K. 65. 5 支腿配管 Pipes for Outrigger Oil
33. QY25K. 65 III. 1 泵进出油布管 Pipes for Pressure Oil
34. QY25K. 66 液压油箱 Hydraulic Oil Tank
35. QY16K. 70B 中心回转接头 Central Revolving Body
36. QY16K. 70 II 中心回转接头 Central Revolving Body
37. QY25K. 72A 支腿操纵系统 Outrigger Operation System
