XCMG XZ16K – XZ50K 汽车起重机专用底盘 零件图册 – PDF

Description

XCMG XZ16K – XZ50K 汽车起重机专用底盘 零件图册 – PDF DOWNLOAD

FILE DETAILS:

XCMG XZ16K – XZ50K 汽车起重机专用底盘 零件图册 – PDF DOWNLOAD

Language : English & Chinese
Pages : 231
Downloadable : Yes
File Type : PDF

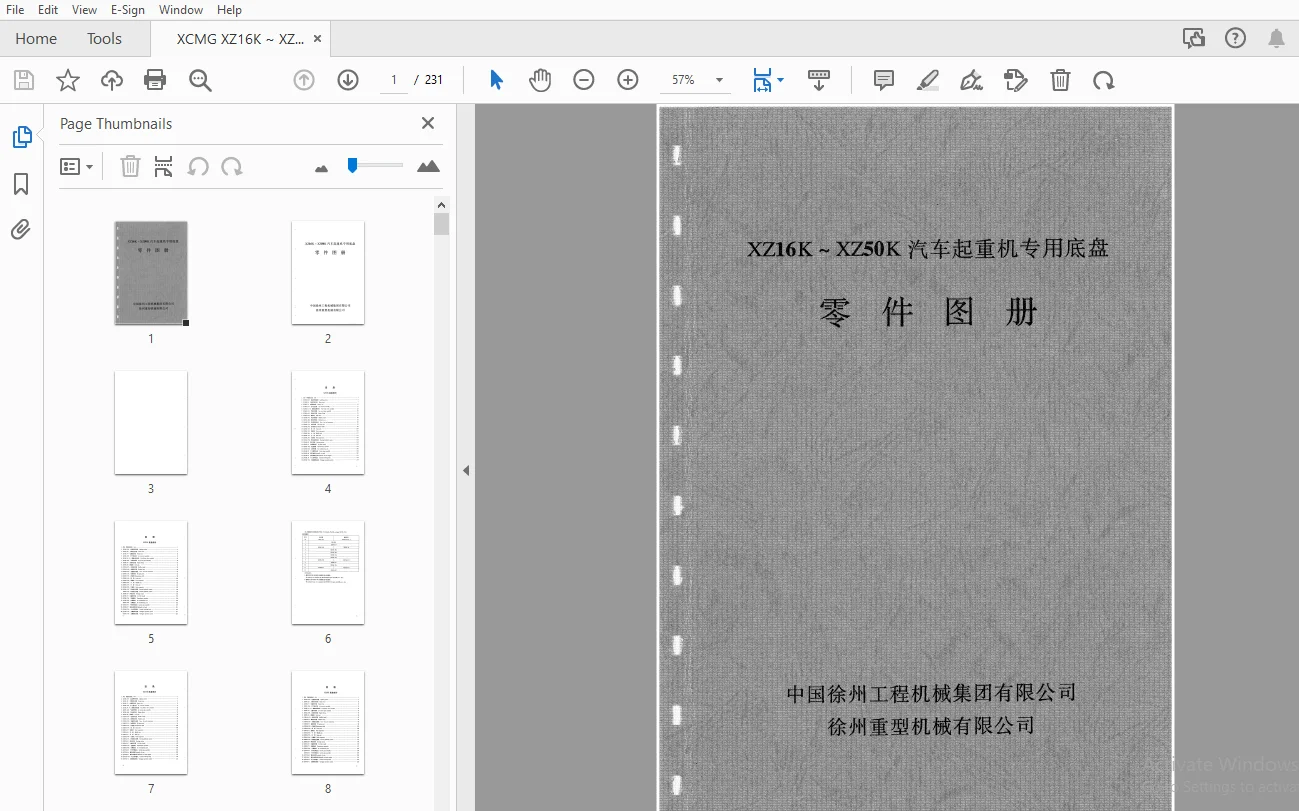

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

XCMG XZ16K – XZ50K 汽车起重机专用底盘 零件图册 – PDF DOWNLOAD

• JSQ 驾驶室总成 Cab
• XZ16K. 25A 底盘照明系统 Lighting system
• XZ16K. 26 大梁线束安装 Beam wires
• XZ16K. 74 电瓶箱安装 Battery box
• XZ16K. 39A 气罐气管安装 Air reservoir assembly
• XZ16K. 41A 脚控制阀安装 Foot relay valve assembly
• XZ16K. 42 气路布管图 Air circuit pipe assembly
• XZ16K. 45B 发动机安装 Engine fixing
• XZ16K. 46A 燃油箱 Fuel tank
• XZ16K. 47 消声器安装 Muffler install
• XZ16K. 48A 散热器安装 Radiator assy
• XZ16K. 50A 变速箱及悬挂 Gear-box and suspension
• XZ16K. 51A 油泵装置 Oil pump assy
• XZ16K. 53A 传动轴 Transmission shaft
• XZ16K. 54A 前桥 Front axle
• XZ16K. 55A 前悬架 Front suspension
• XZ16K. 56 中桥 Middle axle
• XZ16K. 57A 后悬架 Real suspension
• XZ16K. 37 转向液压系统 Steering hydraulic system
• XZ16K. 65 转向系统 Steering system
• XZ16K. 67 空滤器安装 Air filter install
• XZ16K. 70A 变速操纵 Transmission operation
• XZ16K. 83A 空调装置 Air conditioning unit
• QY16K. 65 下车布管配管 Carrier pipe assembly
• QY16K. 65 回油进油布管 Pipes for oil return and oil drain
• QY16K. 65.2 泵压出油管 Pipes for pressure oil
• QY16K. 65.4 支腿内部布管 Pipes for outrigger oil
• QY16K. 66 液压油箱 Hydraulic oil tank support
• QY16K. 72A 支腿操纵系统 Outrigger operation system
