Yale Forklift ERP20-30ALF (D216) ERSATZTEILKATALOG PN 524183104 PDF

Description

Yale Forklift ERP20-30ALF (D216) ERSATZTEILKATALOG PN 524183104 – PDF DOWNLOAD

FILE DETAILS:

Yale Forklift ERP20-30ALF (D216) ERSATZTEILKATALOG PN 524183104 – PDF DOWNLOAD

Language : German
Pages : 314
Downloadable : Yes
File Type : PDF

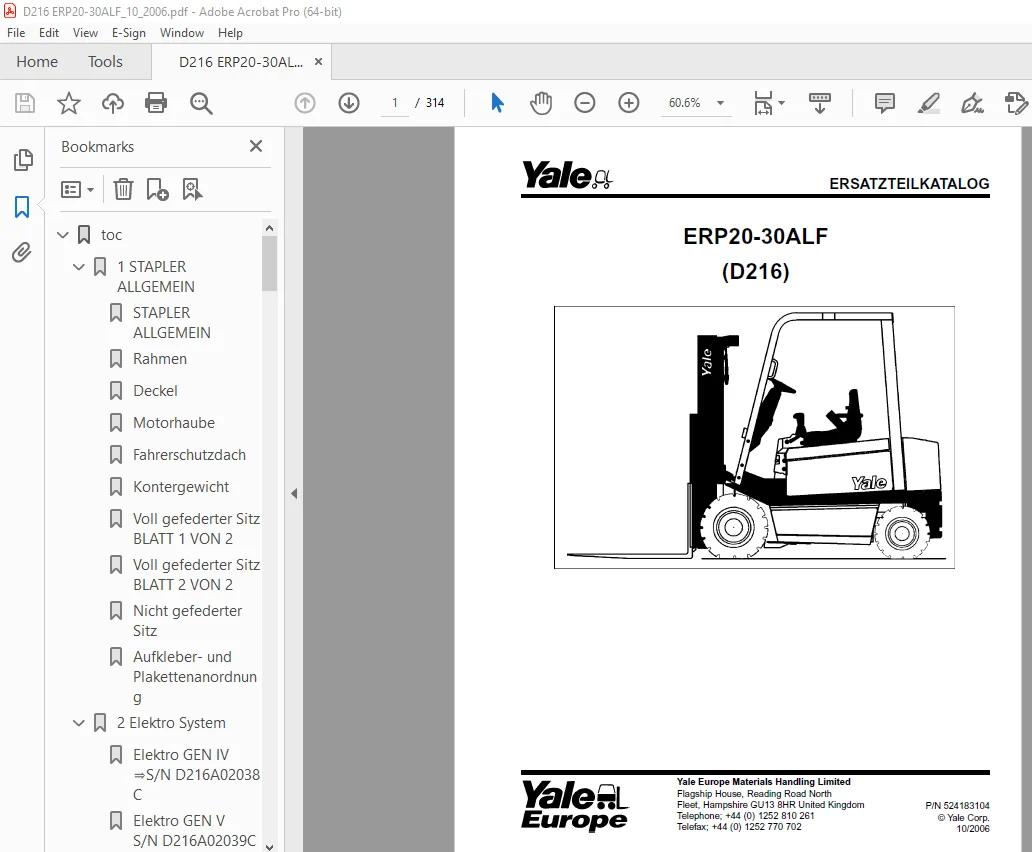

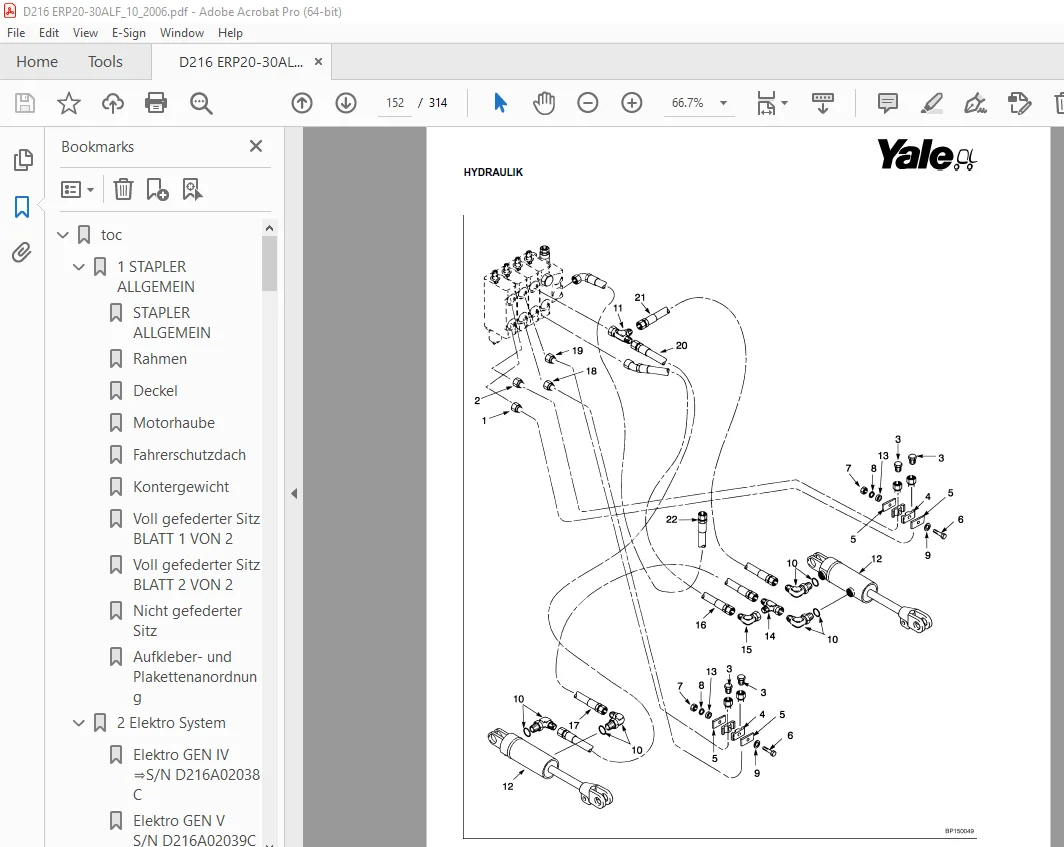

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Yale Forklift ERP20-30ALF (D216) ERSATZTEILKATALOG PN 524183104 – PDF DOWNLOAD

toc 1
1 STAPLER ALLGEMEIN 17
STAPLER ALLGEMEIN 20
Rahmen 22
Deckel 24
Motorhaube 26
Fahrerschutzdach 28
Kontergewicht 30
Voll gefederter Sitz BLATT 1 VON 2 32
Voll gefederter Sitz BLATT 2 VON 2 34
Nicht gefederter Sitz 36
Aufkleber- und Plakettenanordnung 38
2 Elektro System 41
Elektro GEN IV ⇒S/N D216A02038C 44
Elektro GEN V S/N D216A02039C⇒ 48
Armaturentafel 52
Steuerschalttafel Transistor Hydraulik GEN IV ⇒S/N D216A02038C 54
Steuerschalttafel Transistor Hydraulik GEN V S/N D216A02039C⇒ 56
Steuerschalttafel Hydraulik Schaltschütz GEN IV ⇒S/N D216A0203 58
Steuerschalttafel Hydraulik Schaltschütz GEN V S/N D216A02039C 62
Schaltschütztafel KONTAKTGEBER UND TRANSISTOR HYDRAULISCH 66
Schaltschütz REIHE 68
Schaltschütz Servolenkung 70
Schaltschütztafel Hydraulik Schaltschütz 72
Kabelbaum Vorwärts-/Rückwärts Hebel 74
Kabelbaum Haupt GEN IV ⇒S/N D216A02038C 76
KABELBAUM (HAUPT) GEN V BLATT 1 VON 2 S/N D216A02039C⇒ 78
KABELBAUM (HAUPT) GEN V BLATT 2 VON 2 S/N D216A02039C⇒ 82
Kabelbaum (Leuchten) 84
3 ANTRIEBSEINHEIT 87
Antriebsachse 90
Getriebe und Differential 94
Fahrmotor A/C Identifikation anhand ET-Nummer ⇒D/B 06/2004 98
Fahrmotor Identifikation anhand ET-Nummer Identifikation anhand 100
Antriebs Reifen und Rad 23 X 10-12 102
Antriebs Reifen und Rad Radial 250/60-R12 103
4 Lenksystem 105
Lenksäule 108
Schalthebel 110
Lenksteuereinheit 112
Hydrauliklenkung 114
Lenkzylinder ⇒D/B 03/2006 116
Lenkzylinder D/B 03/2006⇒ 118
Zahnradpumpe 120
Zahnradpumpe Optional 122
Lenkachse 124
Lenkachsräder und Reifen 126
5 Brems System 129
Bremspedalgestänge 132
FESTSTELLBREMSHEBEL BETÄTIGT 134
Hauptbremszylinder 138
Bremse 140
Fahrpedal 144
Fahrpedal Richtungs 146
6 Hydraulisches System 149
Hydraulik 152
Fahrmotor Aufhängung 154
Neigezylinder 156
Hydraulikpumpe 19 CC EINZELZAHNRADPUMPE 158
Hydraulikpumpe 19 CC PUMPE – SCHALLGEDÄMPFT Optional 160
Hydraulikpumpenmotor 72/80 VOLT WECHSELSPANNUNG Identifikation a 162
Hydraulikpumpenmotor 72/80 VOLT WECHSELSPANNUNG Identifikation a 164
Hydraulikpumpenmotor 72/80 VOLT GLEICHSPANNUNG 166
Anbauteile für Ventile 168
Handhebel 170
Steuerventil Mit drei Funktionen 174
Steuerventil Vier Funktionen 178
Hydrauliktank 182
7 Zweifachhubgerüst mit begrenztem Freihub 185
Aussenmast ZWEIFACH, BEGRENZTER FREIHUB 188
Innenmast ZWEIFACH, BEGRENZTER FREIHUB 190
Heben ZWEIFACH, BEGRENZTER FREIHUB 192
Hubzylinder ZWEIFACH, BEGRENZTER FREIHUB ERP20-25ALF 195
Hubzylinder ZWEIFACH, BEGRENZTER FREIHUB ERP30ALF 197
Hubwagen mit sechs Rollen ZWEIFACH, BEGRENZTER FREIHUB 200
8 Dreifachvollfreihubgerüst 203
Aussenmast DREIFACHVOLLFREIHUB 206
Zwischenmast DREIFACHVOLLFREIHUB 208
Innenmast DREIFACHVOLLFREIHUB 210
Haupthubwerk DREIFACHVOLLFREIHUB 212
Frei-Hub DREIFACHVOLLFREIHUB 216
Hauptzylinder DREIFACHVOLLFREIHUB 220
Freihubzylinder DREIFACHVOLLFREIHUB 224
Hubwagen mit sechs Rollen DREIFACHVOLLFREIHUB 228
9 Zweifachvollfreihubgerüst 231
Aussenmast ZWEIFACHVOLLFREIHUB 234
Innenmast ZWEIFACHVOLLFREIHUB 236
Haupthubwerk ZWEIFACHVOLLFREIHUB 238
Frei-Hub ZWEIFACHVOLLFREIHUB 240
Hauptzylinder ZWEIFACHVOLLFREIHUB Links 242
Hauptzylinder ZWEIFACHVOLLFREIHUB rechts 243
Freihubzylinder ZWEIFACHVOLLFREIHUB 244
Hubwagen mit sechs Rollen ZWEIFACHVOLLFREIHUB 246
10 KOPFSCHLAUCH-GRUPPE 249
Schlauchgruppe ZWEIFACH, BEGRENZTER FREIHUB 252
Schlauchgruppe DREIFACHVOLLFREIHUB 254
Schlauchgruppe ZWEIFACHVOLLFREIHUB 258
11 EINBAU DER GABELZINKEN, DES LASTSCHUTZGITTERS UND DES HUBGER 261
Lastschutzgitter 264
Mast Einbau 266
Gabeln 268
12 OPTIONEN 269
BREMSLICHTER UND RÜCKFAHRSCHEINWERFER 272
Fahr- und Rückleuchten 274
Warnleuchte 276
Akustischer Alarm 278
Schnittstellenkabel 280
Gleichstromwandler 281
INTEGRIERTER SEITENSCHUBGABELTRÄGER ZWEIFACH, BEGRENZTER FREIHUB 282
INTEGRIERTER SEITENSCHUBGABELTRÄGER DREIFACHVOLLFREIHUB 284
INTEGRIERTER SEITENSCHUBGABELTRÄGER ZWEIFACHVOLLFREIHUB 286
INTEGRALER SEITENSCHUBZYLINDER 288
INTEGRIERTE SEITENSCHUB-HYDRAULIKSCHLÄUCHE ZWEIFACH, BEGRENZTER 290
INTEGRIERTE SEITENSCHUB-HYDRAULIKSCHLÄUCHE ZWEI- UND DREIFACHVOL 291
