YANMAR B55W MINIBAGGER AUF RADERN BEDIENUNGS- UND WARTUNGSANLEITUNG (GERMAN)

Description

YANMAR B55W MINIBAGGER AUF RADERN BEDIENUNGS- UND WARTUNGSANLEITUNG – PDF DOWNLOAD

YANMAR B55W MINIBAGGER AUF RADERN BEDIENUNGS- UND WARTUNGSANLEITUNG (GERMAN):

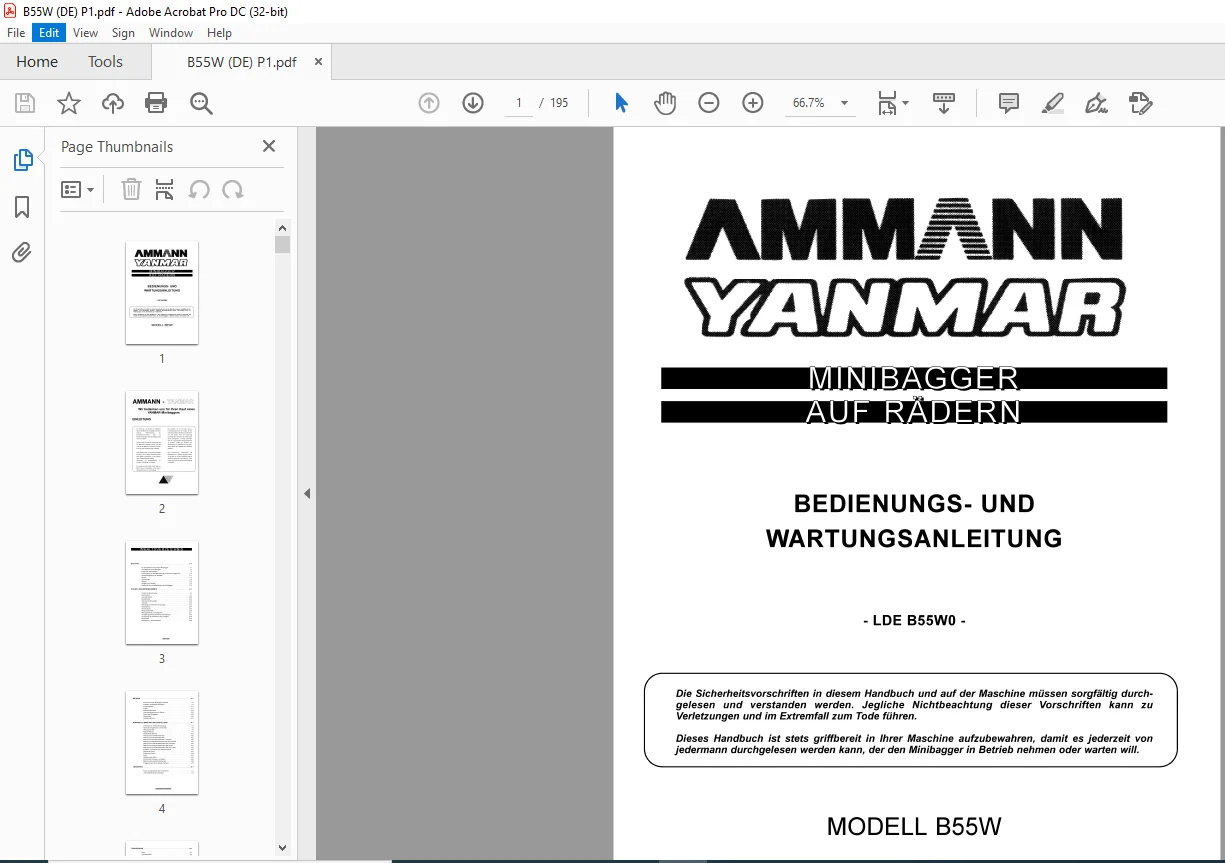

IMAGE PREVIEW:

DESCRIPTION:

YANMAR B55W MINIBAGGER AUF RADERN BEDIENUNGS- UND WARTUNGSANLEITUNG – PDF DOWNLOAD

• Var Wartung und Betrieb der Maschine dieses Handbuch bitte sargfaltig durchlesen. Jegliche Nichtbeachtung der Sicherheitsvarschriften kann zu Korperverletzungen ader Beschadigung der AusrOstung fuhren.
• Dieses Handbuch mur.. als permanenter Teil der Maschine betrachtet werden und darf nicht van der Maschine entnammen werden, wenn Sie diese verkaufen ader vermieten.
• Diese Maschine ist mit metrischen Mar..en kanstruiert. Die in diesem Handbuch enthaltenen Mar..e sind metrisch, mit dem traditianellen, japanischen Mar.. danach. Verwenden Sie gegebenenfalls nur metrische Werkzeuge und Gerate.
• Die rechte und linke Seite ist wie folgt bestimmt: Fahrer in Fahrpasitian in der Kabine, Planierschild varne in Fahrtrichtung. Die Garantie ist ein Teil des YanmarProduktpragramms fur die Kunden, die ihre AusrOstung diesem Handbuch gemar.. bedienen und warten.
• Wird die AusrOstung unsachgemar.. verwendet ader Anderungen daran durchgefuhrt, um diese Leistungen Ober die ursprOnglichen Werksspezifikationen zu erhohen, verfallt die Garantie.
• Die Verwendung van Kraftstaff Ober den geforderten Werten fuhrt ebenfalls zum Verfall der Garantie. Alie lnformatianen, Abbildungen und Spezifikatianen in diesem Handbuch basieren auf den zur Zeit der Veroffentlichung zur Verfugung stehenden lnformatianen.
• Anderungen sind jederzeit und ahne AnkOndigung varbehalten.

TABLE OF CONTENTS:

YANMAR B55W MINIBAGGER AUF RADERN BEDIENUNGS- UND WARTUNGSANLEITUNG – PDF DOWNLOAD

Sicherheit ……………………………………………….. . 1-1
Fur den Bediener eines Yanmar-Minibaggers ………………………. 1-1
Grundlegende Sicherheitsregeln ……………………………….. 1-3
Position der Warnschilder ……………………………………. 1-4
Zusammenfassung der Sicherheitsvorkehrungen fur das Heben im Baggermodus ……….. 1-10
Sicherheitsregeln auf der Baustelle …………………………….. 1-11
Betrieb ………………………………………………… 1-13
Ausrustungen ……………………………………………. 1-18
Wartung ……………………………………………….. 1-22
Verladen und Transport …………………………………….. 1-25
Tabelle der Nenn-Hebekapazitaten des Minibaggers …………………. 1-26
STEUER- UND BEDIENELEMENTE …………………………….. . 2-1

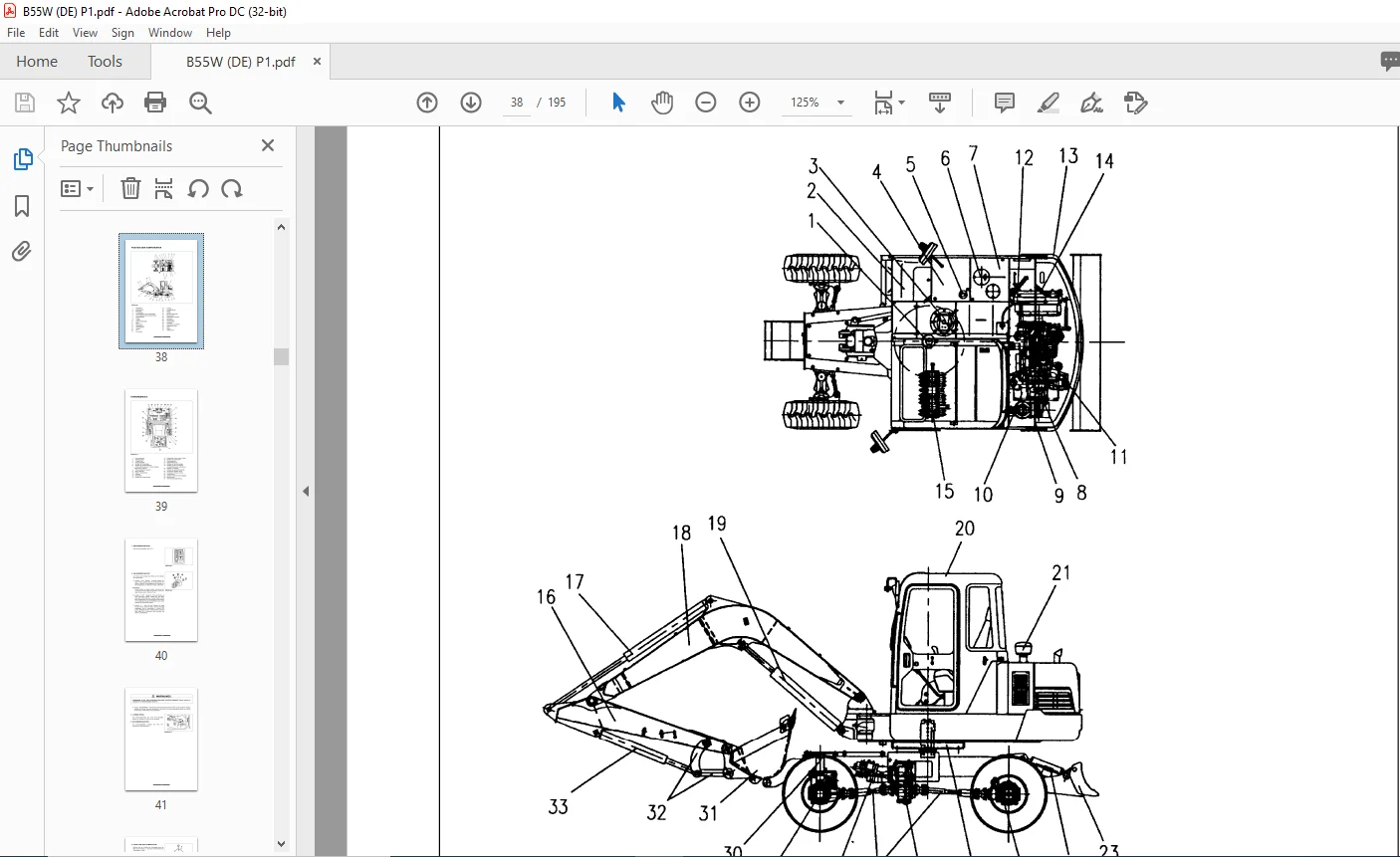

Position der Komponenten ……………………………………. 2-2

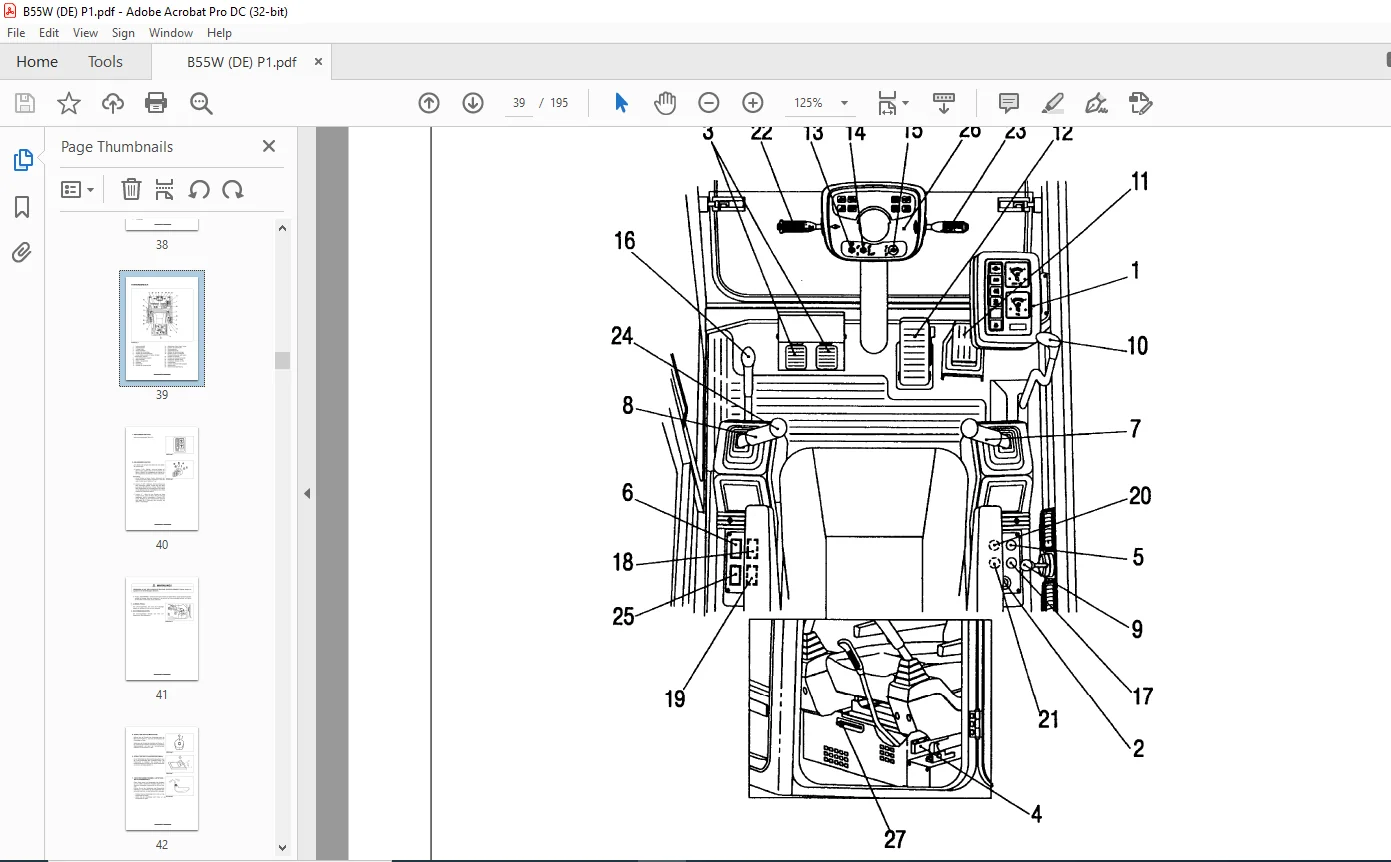

Fahrerbereich …………………………………………….. 2-4
lnstrumententafel …………………………………………. 2-20
Steuerkonsole …………………………………………… 2-20
Heizung und Klimaanlage …………………………………… 2-26
Auto radio ………………………………………………. 2-28
Verschiedene, elektrische Vorrichtungen …………………………. 2-32
Sitzeinstellung …………………………………………… 2-34
Sicherheitsgurt …………………………………………… 2-34
Windschutzscheibe ……………………………………….. 2-36
Offnungshebel der Turverriegelung …………………………….. 2-37
Verriegelungsstift des Schwenken des Oberbaus …………………… 2-38
Verriegelung des Schwenkens des Auslegers ……………………… 2-38
Blockierkeile …………………………………………….. 2-39
Notwerkzeug – Scheibenbrecher ………………………………. 2-39
__,,__
BETRI EB ……………………………………………….. . 3-1
Wie wird ein neuer Minibagger verwendet …………………………. 3-1
Anlassen und Abstellen des Motors ……………………………… 3-2
Sicherungshebel ………………………………………….. 3-13
Fahren ………………………………………………… 3-14
Betriebsanweisungen ………………………………………. 3-18
Vorsichtsmal1nahmen beim Betrieb …………………………….. 3-23
Parken des Minibaggers …………………………………….. 3-38
Abschleppen …………………………………………….. 3-30
Hydraulik-Hammer ………………………………………… 3-31
KONTROLLE, WARTUNG UND EINSTELLUNG ……………………. . 4-1
Vorarbeiten fur die Maschinenwartung …………………………… .4-2
Tabelle der empfohlenen Schmiermittel ………………………….. .4-4
Wartungsintervalle ………………………………………… .4-6
Tagliche Wartung …………………………………………. .4-8
Wochentliche Wartung …………………………………….. .4-18
Wartung nach 100 Betriebsstunden ……………………………. .4-25
Wartung nach 200 Betriebsstunden ……………………………. .4-27
Wartung nach 250 Betriebsstunden / monatlich ……………………. .4-28
Wartung nach 500 Betriebsstunden oder alle 3 Monate ……………… .4-30
Wartung nach 1000 Betriebsstunden oder 6 Monaten ……………….. .4-36
Wartung nach 2000 Betriebsstunden oder jahrlich …………………. .4-41
Wartung nach 4000 Betriebsstunden oder alle 2 Jahre ………………. .4-42
Entleeren und Anlaufen des Hydrauliksystems ……………………. .4-43
Wartung der Akkus ……………………………………….. .4-45
Elektrisches System ………………………………………. .4-48
Leffel …………………………………………………. .4-51
Verkeilung des Loffels …………………………………….. .4-54
Kontrolle der Schrauben und Muttern ………………………….. .4-55
Wartung unter speziellen Bedingungen …………………………. .4-56
Einlagerung Ober einen langeren Zeitraum ………………………. .4-57
TRANSPORT …………………………………………….. . 5-1
Fahren im Eigenantrieb Ober Kurzstrecken ………………………… 5-1
Lade-/Ablademodi des Anhangers ………………………………. 5-2
FEHLERSUCHE …………………………………………… . 6-1
Motor ………………………………………………….. 6-1
Hydrauliksystem …………………………………………… 6-2
Schwenksystem …………………………………………… 6-3
Elektrisches System ………………………………………… 6-4
Fahrsystem ………………………………………………. 6-5
Lenkung ………………………………………………… 6-6
Bremsen ………………………………………………… 6-6
TECHNISCHE OATEN ………………………………………. . 7-1
Standarddaten ……………………………………………. 7-2
Allgemeine Mar..e ………………………………………….. 7-2
Betriebsbereich …………………………………………… 7-3
Larm, Vibrationen, Anschluss ………………………………… . 8-1
Standardausriistungen fiir 855W ……………………………… . 9-1
Hydraulikplan …………………………………………… . 10-1
Schaltplan ……………………………………………… . 10-3
