Description
Complete Airframe Parts Breakdown for Piper Cheyenne Turboprops

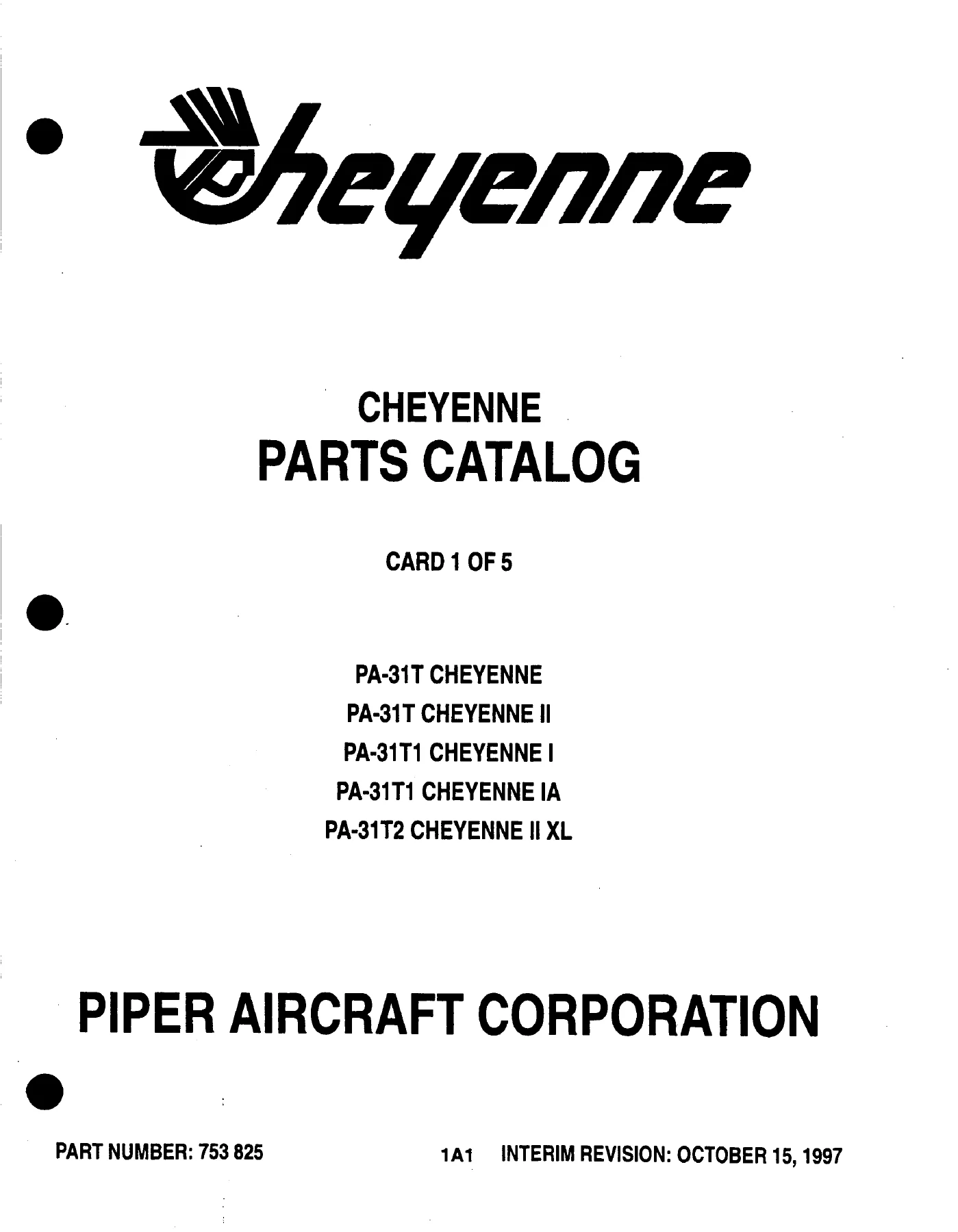

The 1974-1984 Piper Cheyenne PA-31T PA-31T1 PA-31T2 Parts Catalog (Card 1) is the foundational structural parts reference for Piper turboprop aircraft operators, maintenance facilities, and certified repair stations. Published under Piper Aircraft Corporation publication part number 753 825 and updated through the October 15, 1997 interim revision, this catalog provides authoritative part identification, exact part nomenclature, exploded structural illustrations, and meticulous aircraft serial number effectivity ranges. Whether maintaining an early 1974 PA-31T Cheyenne, a factory PA-31T Cheyenne II, a refined PA-31T1 Cheyenne I or Cheyenne IA, or a stretched-fuselage PA-31T2 Cheyenne II XL, this Piper Cheyenne parts catalog supplies the verified factory numbers required to source authentic airframe components and mounting hardware.
Card 1 Scope & Structural Focus
This volume represents Card 1 of 5 in the official Piper Aerofiche parts documentation system for the Cheyenne family. It provides exhaustive coverage of Section I: Wing Group and Section II: Fuselage Group through Figure 27 (Emergency Exit Window Installation), alongside factory ordering rules, standardized exterior Titanine polyurethane paint finishes, and manufacturer identification plate decoding. While later card sets encompass tail surfaces, cabin furnishings, landing gear hydraulics, powerplants, and electrical distribution, this 1974-1984 Piper Cheyenne PA-31T PA-31T1 PA-31T2 Parts Catalog (Card 1) delivers complete technical detail for primary airframe assemblies, wing ribs, spars, skin panels, cabin pressure bulkheads, entry doors, floorboards, and windshield installations.
File Details
- Document Type: Illustrated Parts Catalog (Aerofiche Card 1 of 5)
- Brand: Piper Aircraft Corporation
- Applicable Models: PA-31T Cheyenne, PA-31T Cheyenne II, PA-31T1 Cheyenne I, PA-31T1 Cheyenne IA, and PA-31T2 Cheyenne II XL
- Publication Part Number: 753 825 (Original Issue: May 26, 1978)
- Revision Status: Interim Revision (IR971015) Dated October 15, 1997
- Language: English
- Page Count: 1068 pages
- File Format: High-Quality Searchable Digital PDF
Complete PDF Bookmark Tree
Complete Bookmarks
The complete bookmarks in the “1974-1984 Piper Cheyenne PA-31T PA-31T1 PA-31T2 Parts Catalog (Card 1)” are as follows:
+753-825 – CHEYENNE PARTS CATALOG – PA-31T CHEYENNE/CHEYENNE II, PA31T1 CHEYENNE I/CHEYENNE IA, PA-31T2 CHEYENNE II XLp. 1
AEROFICHE EXPLANATION AND REVISION STATUSp. 2
INTRODUCTIONp. 3
TABLE OF CONTENTSp. 8

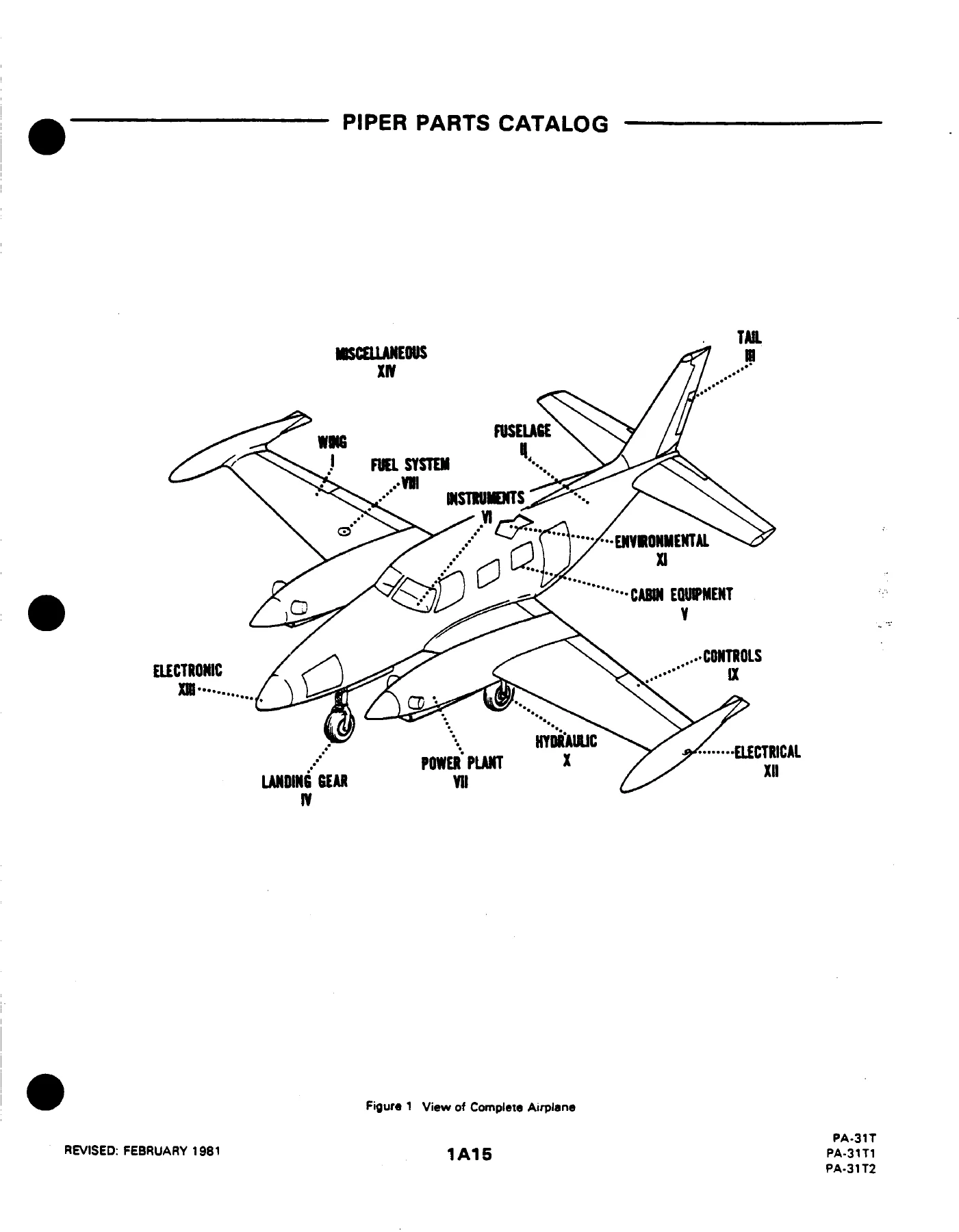

FIGURE 1. VIEW OF COMPLETE AIRPLANEp. 15
+SECTION I – WING GROUPp. 16
FIGURE 2. WING INSTALLATIONp. 16
FIGURE 3. WING PANEL INBOARD PARTS INSTALLATIONp. 21
FIGURE 4. WING PANEL OUTBOARD PARTS INSTALLATIONp. 25
FIGURE 5. WING PANEL LEADING EDGE ASSEMBLYp. 29
FIGURE 6. LEADING EDGE SPAR ASSEMBLYp. 33
FIGURE 7. WING PANEL REAR SPAR ASSEMBLYp. 37
FIGURE 8. AILERON ASSEMBLYp. 45
FIGURE 9. FLAP ASSEMBLYp. 49
+SECTION II – FUSELAGE GROUPp. 54

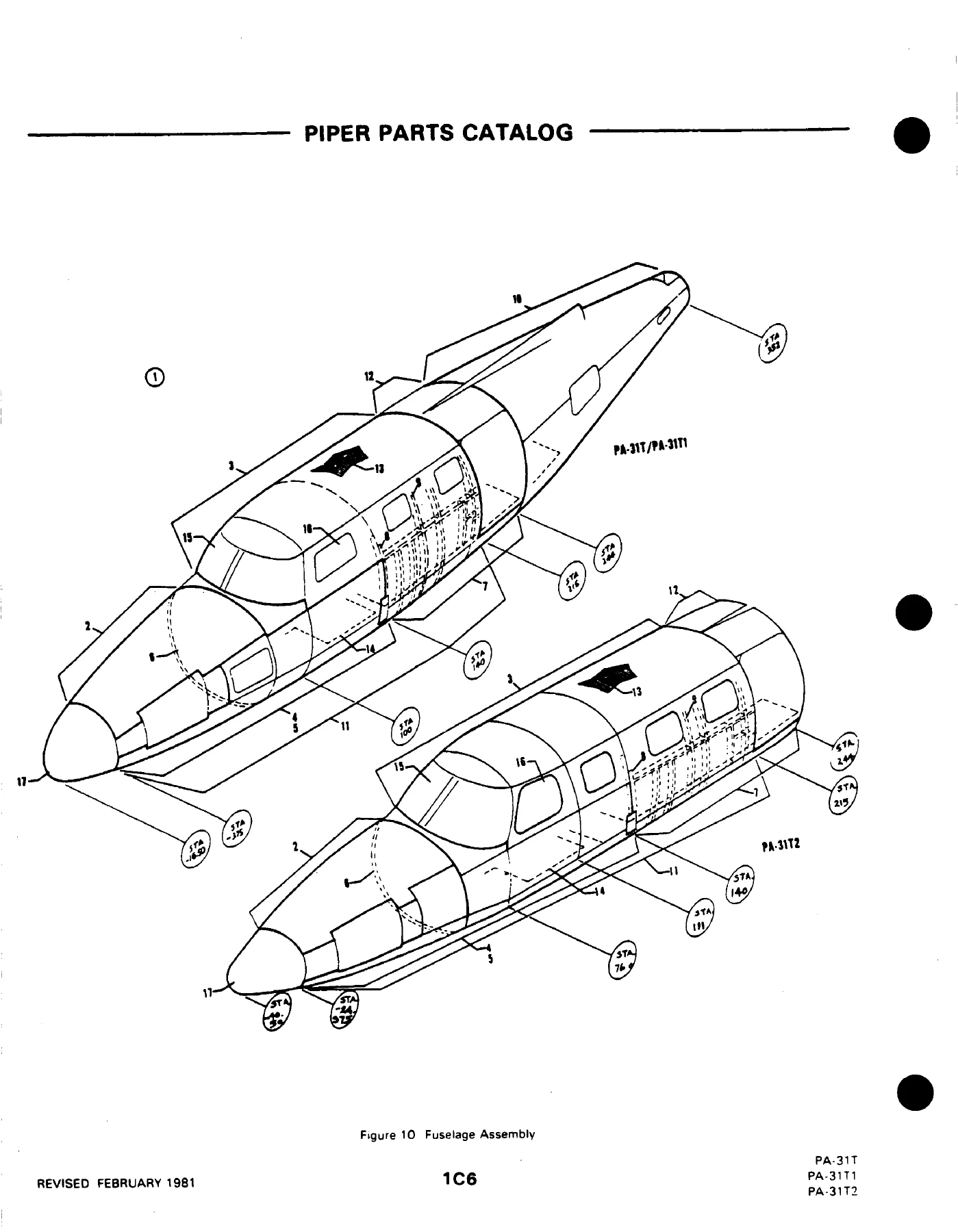

FIGURE 10. FUSELAGE ASSEMBLYp. 54
FIGURE 11. UPPER FORWARD SECTION ASSEMBLYp. 57
FIGURE 12. UPPER CABIN SECTION ASSEMBLY (PA-31T AND PA-31T1)p. 61
FIGURE 12A. UPPER CABIN SECTION ASSEMBLY (PA-31T2)p. 66
FIGURE 13. LOWER FORWARD SECTION ASSEMBLY (PA-31T AND PA-31T1)p. 73
FIGURE 13A. LOWER FORWARD SECTION ASSEMBLY (PA-31T2)p. 77
FIGURE 14. LOWER FORWARD FRAME ASSEMBLY (PA-31T1 AND PA-31T1)p. 82
FIGURE 14A. LOWER FORWARD FRAME ASSEMBLY (PA-31T2)p. 87
FIGURE 15. PRESSURE BULKHEAD ASSEMBLY (PA-31T AND PA-31T1)p. 92
FIGURE 15A. PRESSURE BULKHEAD ASSEMBLY (PA-31T2)p. 97
FIGURE 16. LOWER REAR SECTION ASSEMBLYp. 100
FIGURE 17. LOWER CENTER FRAME ASSEMBLYp. 106
FIGURE 18. LOWER REAR FRAME ASSEMBLYp. 110
FIGURE 19. AFT SECTION (STA 243 38 TO STA 352) (NO CARGO DOOR VERSION)p. 115
FIGURE 19A. AFT SECTION (STA 243 38 TO STA 352) (CARGO DOOR VERSION)p. 121
FIGURE 20. AFT SECTION (STA 317 75 TO STA 352)p. 126
FIGURE 21. STRUCTURE INSTALLATION (STA 375 TO STA 215) (PA-31T AND PA-31T1)p. 130
FIGURE 21A. STRUCTURE INSTALLATION (STA -24 375 TO STA 215) (PA-31T2)p. 135
FIGURE 22. STRUCTURE INSTALLATION (STA 215 TO STA 244)p. 140
FIGURE 23. INNER SKIN INSTALLATIONp. 145
FIGURE 24. FLOORBOARD INSTALLATIONp. 148
FIGURE 25. WINDSHIELD INSTALLATIONp. 154
FIGURE 26. EXTERNAL WINDOWS INSTALLATIONp. 158
FIGURE 27. EMERGENCY EXIT WINDOW INSTALLATIONp. 161
FIGURE 28. OVERHEAD WINDOW INSTALLATION (PA-31T S/N 31T-7400002 TO 31T-7620057 INCL)p. 164
FIGURE 29. NOSE CONE INSTALLATIONp. 169
FIGURE 30. CABIN ENTRANCE DOOR INSTALLATIONp. 173
FIGURE 30A. CABIN ENTRANCE DOOR ASSEMBLYp. 176
FIGURE 31. CABIN DOOR LATCH INSTALLATIONp. 179
FIGURE 32. CABIN DOOR STEP INSTALLATIONp. 183
FIGURE 33. BER INSTALLATIONp. 187
FIGURE 33A. FUSELAGE CARGO DOOR INSTALLATIONp. 190
FIGURE 33B. CARGO DOOR ASSEMBLYp. 193
FIGURE 33C. CARGO DOOR LATCH INSTALLATIONp. 196
FIGURE 34. CABIN DOOR INFLATION SYSTEM INSTALLATIONp. 199
FIGURE 35. FORWARD BAGGAGE DOOR INSTALLATIONp. 202
+SECTION III – TAIL SURFACES GROUPp. 206
FIGURE 36. TAIL SURFACES INSTALLATIONp. 206
FIGURE 37. FIN ASSEMBLYp. 211
FIGURE 38. RUDDER ASSEMBLYp. 217
FIGURE 39. STABILIZER ASSEMBLYp. 221
FIGURE 40. ELEVATOR ASSEMBLYp. 225
+SECTION IV – LANDING GEAR GROUPp. 236
FIGURE 41. MAIN LANDING GEAR INSTALLATIONp. 236
FIGURE 42. MAIN GEAR STRUT ASSEMBLYp. 243
FIGURE 43. MAIN WHEEL ASSEMBLY (GOODYEAR) (PA-31T AND PA-31T1)p. 247
FIGURE 43A. MAIN WHEEL ASSEMBLY (CLEVELAND) (PA-31T AND PA-31T1)p. 250
FIGURE 43B. MAIN WHEEL ASSEMBLY (B F GOODRICH) (PA-31T2)p. 255
FIGURE 44. MAIN WHEEL BRAKE ASSEMBLY (GOODYEAR) (PA-31T AND PA-31T1)p. 258
FIGURE 44A. MAIN WHEEL BRAKE ASSEMBLY (CLEVELAND) (PA-31T AND PA-31T1)p. 261
FIGURE 44B. MAIN WHEEL BRAKE ASSEMBLY (B F GOODRICH) (PA-31T2)p. 264
FIGURE 45. NOSE LANDING GEAR INSTALLATIONp. 267
FIGURE 46. NOSE GEAR STRUT ASSEMBLYp. 273
FIGURE 47. NOSE WHEEL ASSEMBLYp. 279
FIGURE 48. NOSE GEAR STEERING INSTALLATIONp. 282
FIGURE 49. BRAKE SYSTEM INSTALLATIONp. 286
FIGURE 50. DUAL BRAKE INSTALLATIONp. 290
FIGURE 51. MASTER CYLINDER AND PARKING BRAKE VALVEp. 293
FIGURE 52. LANDING GEAR SELECTOR MECHANISM INSTALLATIONp. 296
FIGURE 52A. EMERGENCY GEAR EXTENSION SYSTEM INSTALLATION (PA-31T2)p. 303
FIGURE 52B. EMERGENCY GEAR EXTENSION SYSTEM COMPONENTS (PA-31T2)p. 308
+SECTION V – CABIN EQUIPMENT GROUPp. 311
FIGURE 53. CABIN INTERIOR FINISHING INSTALLATION (PA-31T S/N 31T-7400002 TO 31T-7620010 INCL)p. 311
FIGURE 53A. CABIN INTERIOR FINISHING INSTALLATION (PA-31T S/N 31T-7620011 TO 31T-7720069 INCL)p. 315
FIGURE 53B. CABIN INTERIOR FINISHING INSTALLATION (PA-31T S/B 31T-7820001 AND UP) (PA-31T1)p. 319
FIGURE 53C. CABIN INTERIOR FINISHING INSTALLATION (PA-31T2)p. 327
FIGURE 54. INTERIOR WINDOWS AND CURTAINS INSTALLATIONp. 331
FIGURE 55. CABIN HEADLINER INSTALLATION (PA-31T S/N 31T-7400002 TO 31T-7620057 INCL)p. 335
FIGURE 55A. CABIN HEADLINER INSTALLATION (PA-31T S/N 31T-7720001TO 7920094) (PA-31T1 S/N 31T-7804001 TO 31T-7904057)p. 338
FIGURE 55B. CABIN HEADLINER INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 341
FIGURE 56. CARPET INSTALLATIONp. 344
FIGURE 57. BAGGAGE COMPARTMENTS FINISHING INSTALLATION (PA-31T AND PA-31T1)p. 351
FIGURE 57A. BAGGAGE COMPARTMENT FINISHING INSTALLATION (PA-31T2)p. 355
FIGURE 57B. CABIN SEATS ARRANGEMENTSp. 359
FIGURE 58. CREW SEATS INSTALLATIONp. 362
FIGURE 59. PASSENGER SEATS INSTALLATION – FORWARD FACINGp. 375
FIGURE 59A. LATERAL TRACKING SEATS INSTALLATION (PA-31T1 AND PA-31T2)p. 382
FIGURE 59B. PASSENGER SEATS INSTALLATION – SPAR BOX, FORWARD FACING (PA-31T2)p. 388
FIGURE 60. PASSENGER SEATS INSTALLATION – AFT FACING (PA-31T AND PA-31T1)p. 392
FIGURE 60A. PASSENGER SEATS INSTALLATION – AFT FACING (PA-31T2)p. 399
FIGURE 61. 7TH SEAT INSTALLATIONp. 403
FIGURE 62. 8TH SEAT INSTALLATION (PA-31T AND PA-31T2)p. 408
FIGURE 63. TOILET SEAT INSTALLATION (SIDE FACING)p. 413
FIGURE 63A. TOILET SEAT INSTALLATION (FORWARD FACING) (PA-31T S/N 31T-7820001 AND UP) (PA-31T1) (PA-31T2)p. 417
FIGURE 63B. TOILET SEAT INSTALLATION (SIDE FACING FLUSH TOILET) (PA-31T2)p. 423
FIGURE 64. FORWARD CABIN DIVIDER, FIRE EXTINGUISHER AND STORAGE CABINET INSTALLATION (PA-31T S/N 31T-7400002 TO 31T-7620010 Ip. 427
FIGURE 65. FORWARD CABIN DIVIDER AND STORAGE CABINET INSTALLATION (PA-31T S/N 31T-7620011 & UP) (PA-31T1)p. 430
FIGURE 65A. FORWARD CABIN DIVIDER AND STORAGE CABINET INSTALLATION (PA-31T2)p. 434
FIGURE 66. FOLDING TABLE INSTALLATIONp. 437
FIGURE 66A. REFRESHMENT CABINET INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 440
FIGURE 66B. REAR REFRESHMENT CABINET INSTALLATION (PA-31T1, PA-31T2)p. 443
FIGURE 67. REAR DIVIDER PANEL AND BEVERAGE DISPENSER INSTALLATIONp. 447
FIGURE 67A. REAR STORAGE DIVIDER CABINET INSTALLATION (PA-31T2)p. 450
+SECTION VI – INSTRUMENTS GROUPp. 453
FIGURE 68. INSTRUMENT PANEL INSTALLATION (PA-31T S/N 31T-7400002 TO 31T-7720069 INCL)p. 453
FIGURE 68A. INSTRUMENT PANEL INSTALLATION (PA-31T S/N 31T-7820001 AND UP)p. 457
FIGURE 68B. INSTRUMENT PANEL INSTALLATION (PA-31T1)p. 463
FIGURE 68C. INSTRUMENT PANEL INSTALLATION (PA31T2)p. 471
FIGURE 69. DUAL INSTRUMENT PANEL INSTALLATIONp. 476
FIGURE 70. MISCELLANEOUS AIR AND FLUID LINES INSTALLATIONp. 479
FIGURE 71. DUAL INSTRUMENT AIR SYSTEM INSTALLATIONp. 483
FIGURE 72. STATIC AIR SYSTEM INSTALLATIONp. 486
FIGURE 72A. PRESSURE DRIVEN INSTRUMENT AIR LINES INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 490
+SECTION VII – POWER PLANT GROUPp. 501
FIGURE 73. POWER PLANT INSTALLATION (PA-31T AND PA-31T2)p. 501
FIGURE 73A. POWER PLANT INSTALLATION (PA-31T1)p. 507
FIGURE 74. AIR INLET AND ICE PROTECTION INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 513
FIGURE 74A. AIR INLET AND ICE PROTECTION INSTALLATION (PA-31T1 S/N 31T-8304001 TO 31T-8304003 INCL, 31T-1104004 AND UP)p. 519
FIGURE 75. ENGINE STARTER GENERATOR INSTALLATIONp. 524
FIGURE 75A. STARTER GENERATOR ASSEMBLY (AUXILEC, INC) (PA-31T, PA-31T1, PA-31T2)p. 527
FIGURE 76. OIL COOLER AND BREATHER SYSTEM INSTALLATIONp. 531
FIGURE 77. ENGINE COMPARTMENTS FIRE EXTINGUISHER SYSTEM INSTALLATIONp. 534
FIGURE 78. ENGINE COWL INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 537
FIGURE 78A. ENGINE COWL INSTALLATION (PA-31T1 S/N 31T-8304001 TO 31T-8304003, 31T-1104004 AND UP)p. 543
FIGURE 79. ENGINE FIRE SEAL INSTALLATIONp. 546
FIGURE 80. NACELLE INSTALLATIONp. 550
FIGURE 81. ENGINE CONTROLS INSTALLATION (PA-31T AND PA-31T2)p. 557
FIGURE 81A. ENGINE CONTROLS INSTALLATION (PA-31T1)p. 562
FIGURE 82. PROPELLER ASSEMBLY PROPELLERp. 567
FIGURE 83. PROPELLER SYNCHRONIZER SYSTEM INSTALLATION (PA-31T S/N 31T, PA-31T1)p. 570
FIGURE 83A. PROPELLER SYNCHROPHASER SYSTEM INSTALLATION (MOTOR AND AMPLIFIER) (PA-31T, PA-31T1)p. 573
FIGURE 83B. PROPELLER SYNCHROPHASER SYSTEM INSTALLATION (CONTROL BOX) (PA-31T)p. 576
+SECTION VIII – FUEL SYSTEM GROUPp. 579
FIGURE 84. FUEL CONTROL PANEL INSTALLATION (PA-31T AND PA-31T1)p. 579
FIGURE 84A. FUEL PANEL INSTALLATION (PA-31T2)p. 582
FIGURE 85. LEFT ENGINE FUEL SYSTEM INSTALLATIONp. 585
FIGURE 86. RIGHT ENGINE FUEL SYSTEM INSTALLATIONp. 591
FIGURE 87. WING TIP FUEL TANK INSTALLATIONp. 596
FIGURE 88. FUEL SYSTEM COMPONENTSp. 600
FIGURE 89. WING FUEL PRESSURE AND VENT LINES (PA-31T AND PA-31T2)p. 603
FIGURE 89A. WING FUEL PRESSURE AND VENT LINES (PA-31T1)p. 607
FIGURE 90. FUEL SCAVENGER PUMP INSTALLATIONp. 611
FIGURE 91. MAIN INBOARD FUEL CELL AND LINER INSTALLATIONp. 615
FIGURE 92. MAIN OUTBOARD FUEL CELL AND LINER INSTALLATIONp. 618
+SECTION IX – CONTROL SYSTEM GROUPp. 621
FIGURE 93. PEDESTAL INSTALLATIONp. 621
FIGURE 94. PEDESTAL CONTROL ASSEMBLYp. 627
FIGURE 95. AILERON CONTROL INSTALLATIONp. 632
FIGURE 96. AILERON TRIM INSTALLATIONp. 636
FIGURE 97. RUDDER CONTROL INSTALLATIONp. 639
FIGURE 98. RUDDER TRIM INSTALLATIONp. 643
FIGURE 99. ELEVATOR CONTROL INSTALLATIONp. 647
FIGURE 100. ELEVATOR TRIM INSTALLATIONp. 651
FIGURE 101. FLAP CONTROL INSTALLATIONp. 655
FIGURE 102. CONTROL WHEEL INSTALLATIONp. 663
FIGURE 103. RUDDER PEDAL INSTALLATIONp. 669
FIGURE 104. STABILITY AUGMENTATION SYSTEM INSTALLATION (S.A.S. ) (PA-31T)p. 673
+SECTION X – HYDRAULIC SYSTEM GROUPp. 677
FIGURE 105. FORWARD HYDRAULIC SYSTEM INSTALLATION (PA-31T AND PA-31T1)p. 677
FIGURE 105A. FORWARD HYDRAULIC SYSTEM INSTALLATION (PA-31T2)p. 681
FIGURE 106. TEM INSTALLATIONp. 687
FIGURE 107. HYDRAULIC PUMPS INSTALLATION (PA-31T AND PA-31T1)p. 691
FIGURE 107A. HYDRAULIC PUMPS INSTALLATION (PA-31T2)p. 695
FIGURE 108. HYDRAULIC SYSTEM COMPONENTSp. 699
FIGURE 109. HYDRAULIC HAND PUMP ASSEMBLYp. 704
FIGURE 110. HYDRAULIC POWERPAK ASSEMBLY (OZONE)p. 707
FIGURE 110A. HYDRAULIC POWERPAK COMPONENTS (OZONE)p. 711
FIGURE 111. HYDRAULIC POWERPAK ASSEMBLY (WIEBEL)p. 714
FIGURE 111A. HYDRAULIC POWERPAK COMPONENTS (WIEBEL)p. 718
+SECTION XI – ENVIRONMENTAL GROUPp. 728
FIGURE 112. HEATER AND EVAPORATOR INSTALLATION (PA-31T, PA-31T1)p. 728
FIGURE 112A. HEATER AND EVAPORATOR INSTALLATION (PA-31T, PA-31T1)p. 733
FIGURE 113. HEATER ASSEMBLY (PA-31T, PA-31T1)p. 738
FIGURE 113A. HEATER ASSEMBLY (PA-31T, PA-31T1)p. 741
FIGURE 114. HEATER COMBUSTION AIR BLOWER AND MOTOR ASSEMBLY (PA-31T, PA-31T1)p. 744
FIGURE 114A. HEATER COMBUSTION AIR BLOWER AND MOTOR ASSEMBLY (PA-31T, PA-31T1)p. 747
FIGURE 115. HEATER IGNITION ASSEMBLY (PA-31T AND PA-31T1)p. 750
FIGURE 116. CABIN PRESSURE CONTROL SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 753
FIGURE 116A. CABIN PRESSURE CONTROL SYSTEM INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 757
FIGURE 116B. CABIN PRESSURE CONTROL SYSTEM INSTALLATION (PA-31T1)p. 761
FIGURE 117. AIR DISTRIBUTION DUCT INSTALLATION (PA-31T)p. 765
FIGURE 117A. AIR DISTRIBUTION DUCT INSTALLATION (PA-31T)p. 771
FIGURE 117B. AIR DISTRIBUTION DUCT INSTALLATION (PA-31T, PA-31T1)p. 774
FIGURE 117C. AIR DISTRIBUTION SYSTEM INSTALLATION (PA-31T2)p. 777
FIGURE 118. FUSELAGE PRESSURIZATION AIR SUPPLY INSTALLATION (PA-31T AND PA-31T1)p. 782
FIGURE 119. WING PRESSURIZATION AND PNEUMATIC AIR SUPPLY INSTALLATION (PA-31T, PA-31T1)p. 786
FIGURE 119A. WING PRESSURIZATION AND PNEUMATIC AIR SUPPLY INSTALLATION (PA-31T, PA-31T1)p. 790
FIGURE 119B. PRESSURIZATION AND PNEUMATIC AIR SUPPLY INSTALLATION (PA-31T2)p. 795
FIGURE 120. BLEED AIR SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 800
FIGURE 120A. BLEED AIR SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 803
FIGURE 120B. BLEED AIR SYSTEM INSTALLATION (PA-31T2)p. 807
FIGURE 121. OXYGEN SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 810
FIGURE 121A. OXYGEN SYSTEM INSTALLATION (PA-31T2)p. 815
FIGURE 121B. OXYGEN SYSTEM INSTALLATION (PA-31T1)p. 819
FIGURE 121C. OXYGEN SYSTEM INSTALLATION – FAR PART 135 (PA-31T2)p. 823
FIGURE 122. FREON LINES INSTALLATION (PA-31T AND PA-31T1)p. 827
FIGURE 123. WINDSHIELD DEFROSTER LINES INSTALLATIONp. 831
FIGURE 124. PNEUMATIC DEICING SYSTEM INSTALLATIONp. 834
FIGURE 125. FREON COMPRESSOR INSTALLATION (PA-31T, PA-31T1)p. 838
FIGURE 125A. FREON COMPRESSOR INSTALLATION (PA-31T, PA-31T1)p. 843
FIGURE 125B. FREON COMPRESSOR INSTALLATION (PA-31T1)p. 846
FIGURE 125C. ENVIRONMENTAL CONTROL UNIT INSTALLATION (PA-31T2)p. 849
+SECTION XII – ELECTRICAL SYSTEM GROUPp. 853
FIGURE 126. PRIMARY AND AUXILIARY ELECTRICAL POWER INSTALLATIONp. 853
FIGURE 127. FORWARD ELECTRICAL SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 857
FIGURE 127A. FORWARD ELECTRICAL SYSTEM INSTALLATION (PA-31T1)p. 862
FIGURE 127B. FORWARD ELECTRICAL SYSTEM INSTALLATION (PA-31T2)p. 867
FIGURE 127C. INSTRUMENT PANEL HARNESS INSTALLATION (PA-31T AND PA-31T1)p. 871
FIGURE 127D. INSTRUMENT PANEL HARNESS INSTALLATION (PA-31T2)p. 875
FIGURE 128. AFT ELECTRICAL SYSTEM INSTALLATIONp. 878
FIGURE 129. SWITCH AND CIRCUIT BREAKERS SYSTEM INSTALLATION (PA-31T)p. 882
FIGURE 129A. SWITCH AND CIRCUIT BREAKERS SYSTEM INSTALLATION (PA-31T, PA-31T1)p. 886
FIGURE 129B. CIRCUIT BEAKERS SYSTEM INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 891
FIGURE 130. OVERHEAD SWITCH PANEL INSTALLATION (PA-31T, PA-31T1)p. 895
FIGURE 130A. OVERHEAD SWITCH PANEL INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 899
FIGURE 131. LANDING LIGHT AND ICE DETECTION LIGHT INSTALLATIONp. 903
FIGURE 132. NAVIGATION, STROBE AND RECOGNITION LIGHTS INSTALLATIONp. 906
FIGURE 133. PROPELLER ELECTRIC DEICER INSTALLATIONp. 910
FIGURE 134. ELECTRIC WINDSHIELD WIPER INSTALLATIONp. 915
+SECTION XIII – ELECTRONICS GROUPp. 918
FIGURE 135. PIPER AUTOMATIC LOCATOR (ELT) INSTALLATION (GARRETT MFG LTD ) (PA-31T)p. 918
FIGURE 135A. PIPER AUTOMATIC LOCATOR (ELT) INSTALLATION (COMMUNICATIONS COMPONENTS CORP ) (PA-31T, PA-31T1)p. 921
FIGURE 135B. PIPER AUTOMATIC LOCATOR (ELT) INSTALLATION (NARCO AVIONICS)p. 924
FIGURE 136. BENDIX ALTIMATIC M-4D, F/D AUTOPILOT INSTALLATION (PA-31T)p. 927
FIGURE 137. SPERRY AUTOPILOT F/D INSTALLATION (SPZ-200) (PA-31T)p. 933
FIGURE 137A. KING AUTOPILOT F/D INSTALLATION (KFC-250) (PA-31T1)p. 939
FIGURE 137B. KING AUTOPILOT F/D INSTALLATION (KFC-300) (PA-31T)p. 943
FIGURE 137C. SPERRY AUTOPILOT F/D INSTALLATION (SPZ-200A) (PA-31T)p. 947
FIGURE 138. R C A RADAR INSTALLATION (PA-31T)p. 951
FIGURE 139. BENDIX RADAR INSTALLATION (PA-31T)p. 954
FIGURE 140. RADAR ALTIMETER INSTALLATION (PA-31T)p. 957
FIGURE 141. COLLINS RADIO ALTIMETER INSTALLATION (PA-31T)p. 960
FIGURE 142. SPERRY RADIO ALTIMETER INSTALLATION (PA-31T)p. 963
FIGURE 143. ENCODING ALTIMETER AND ALTITUDE ALERTER INSTALLATION (PA-31T)p. 966
FIGURE 144. RADIO TELEPHONE SYSTEM INSTALLATION (PA-31T)p. 969
FIGURE 145. ANTENNA CABLE, SPEAKER. STATIC WICKS, JACK AND MIKE INSTALLATION (PA-31T, PA-31T1, PA-31T2)p. 972
+SECTION XIV – MISCELLANEOUS GROUPp. 979
FIGURE146. PLACARDS AND EXTERNAL STENCILSp. 979
OPTIONAL EQUIPMENT KITS AND REPAIR KITSp. 989
NUMERICAL INDEXp. 996
Chapters & Assembly Groups Covered
- General Information & Front Matter
- Aerofiche Card Layout, Conversion Grid System, and Complete Revision Record
- Catalog Introduction, Part Numbering Architecture, and Indention Coding
- Serial Number Effectivity Guide and Manufacturer Data Plate Explanation (3-Number and 4-Number Systems)
- Standard Exterior Paint Finishing Chart (Titanine Polyurethane Enamel, Reducers, Primers, and Converters)
- Master Catalog Table of Contents (Sections I through XIV Directory)
- Figure 1: View of Complete Airplane (Three-Dimensional Group Index)
- Section I: Wing Group
- Figure 2: Wing Installation, Bulkheads, Fillet Assemblies, and Wing Tip Strobe/Navigation Light Mounting
- Figure 3: Wing Panel Inboard Parts Installation (Stations 30 to 97.5) and Wheel Well Reinforcements
- Figure 4: Wing Panel Outboard Parts Installation (Stations 87.5 to 239) and Fuel Cell Access Openings
- Figure 5: Wing Panel Leading Edge Assembly, Deicer Provisions, and Fuel Standoff Details
- Figure 6: Leading Edge Spar Assembly and Internal Nose Ribs (Stations 30 through 239.62)
- Figure 7: Wing Panel Rear Spar Assembly, Main Gear Attachment Bulkheads, Uplock Brackets, and Flap Tracks
- Figure 8: Aileron Assembly, Skin Panels, Internal Ribs, Balance Weights, and Trim Tab Mechanisms
- Figure 9: Flap Assembly, Leading Edge Skins, Trailing Edges, Internal Nose Bulkheads, and Roller Carriages
- Section II: Fuselage Group (Card 1 Content)
- Figure 10: Complete Fuselage Assembly (Standard Airframe vs. Stretched PA-31T2 Airframe)
- Figure 11: Upper Forward Section Assembly, Radar Bulkheads, Annunciator Brackets, and Tow Bar Clips
- Figure 12: Upper Cabin Section Assembly for Model PA-31T and Model PA-31T1
- Figure 12A: Upper Cabin Section Assembly for Model PA-31T2 (Extended Ten-Place Configuration)
- Figure 13: Lower Forward Section Assembly for PA-31T and PA-31T1 (Stations 0 to 140)
- Figure 13A: Lower Forward Section Assembly for PA-31T2 (Stations -24.375 to 140)
- Figure 14: Lower Forward Frame Assembly for PA-31T and PA-31T1 (Longitudinal Beams & Oxygen Clamps)
- Figure 14A: Lower Forward Frame Assembly for PA-31T2 (Stretched Station Bulkheads & ECS Ducting)
- Figure 15: Pressure Bulkhead Assembly at Station 81 (Hermetic Electrical Disconnects & Cable Seals)
- Figure 15A: Pressure Bulkhead Assembly at Station 57 for PA-31T2 (Bleed Air Inlets & Pulley Brackets)
- Figure 16: Lower Rear Section Assembly, Floorboard Support Channels, and Antenna Reinforcement Plates
- Figure 17: Lower Center Frame Assembly (Stations 140 through 162.6) and Seat Track Supports
- Figure 18: Lower Rear Frame Assembly (Stations 174 through 234) and Cabin Floor Framing
- Figure 19: Aft Fuselage Section from Station 243.38 to Station 352 (Standard Cargo Doorless Airframes)
- Figure 19A: Aft Fuselage Section from Station 243.38 to Station 352 (Utility Cargo Door Configuration)
- Figure 20: Tail Cone and Aft Fuselage Frame Assembly (Stations 317.75 through 352) with Tail Skid Details
- Figure 21: Forward Fuselage Structure Installation (Stations -.375 to 215) for PA-31T and PA-31T1
- Figure 21A: Forward Fuselage Structure Installation (Stations -24.375 to 215) for PA-31T2
- Figure 22: Fuselage Door Frame Structure Installation (Stations 215 through 244) and Latch Pin Guides
- Figure 23: Fuselage Pressure Shell Inner Skin Installation (Stations 135 through 274)
- Figure 24: Forward Baggage & Cabin Floorboard Installation, Spar Covers, and Fuel Control Seals
- Figure 25: Heated and Unheated Cockpit Windshield Installation, Retainers, and Non-Magnetic Screws
- Figure 26: Cabin External Window Installation, Storm Window Vent, and Acrylic Glazing Retainers
- Figure 27: Emergency Exit Window Frame Assembly and Latch Hardware
For aircraft maintenance engineers, IA inspectors, and parts logistics managers, this PA-31T parts catalog provides unmatched clarity when ordering factory replacements. The indented parts hierarchy establishes immediate assembly relationships, distinguishing between entire panel assemblies, individual substructure ribs, mounting brackets, and commercial AN/MS attaching hardware. By referencing exact airframe station numbers and serial ranges, technicians can eliminate parts procurement errors across differing production years of the Piper PA-31T, PA-31T1, and PA-31T2 fleet.
Airframe Station & System Architecture Highlights
The illustrations within this PA-31T1 Cheyenne I parts list and PA-31T2 Cheyenne II XL catalog reflect the precise engineering differences between airframe generations. The manual details the specific forward fuselage stretch of the Cheyenne II XL, which relocates the forward pressure bulkhead from Station 81 to Station 57 and introduces unique fuselage skins, ECS ram air scoops, and extended longitudinal beams. It thoroughly covers pressurization integrity components, including multi-pin hermetic bulkhead connectors (19, 24, 37, 43, and 63-pin configurations), elastomeric O-ring seal retainers, and flight control cable pressure seals. Wing structural assemblies depict the exact rib stations from root Station 30 out to tip Station 239.62, accommodating both standard wing configurations and factory wing-tip fuel tank installations.
Serial Number Range Coverage
Part number assignments throughout the catalog are meticulously indexed against individual aircraft serial numbers, covering:
- PA-31T Cheyenne (1974-1977): S/N 31T-7400002 through 31T-7400009, 31T-7520001 through 31T-7520043, 31T-7620001 through 31T-7620057, and 31T-7720001 through 31T-7720069.
- PA-31T Cheyenne II (1978-1983): S/N 31T-7820001 through 31T-7820092, 31T-7920001 through 31T-7920094, 31T-8020001 through 31T-8020092, 31T-8120001 through 31T-8120059, 31T-8120060 through 31T-8120070, and 31T-8120101 through 31T-8120104.
- PA-31T1 Cheyenne I & IA (1978-1984+): S/N 31T-7804001 through 31T-7804011, 31T-7904001 through 31T-7904057, 31T-8004001 through 31T-8004057, 31T-8104001 through 31T-8104101, 31T-8304001 through 31T-8304003, and Lock Haven production 31T-1104004 through 31T-1104011 and up.
- PA-31T2 Cheyenne II XL (1981-1984+): S/N 31T-8166001 through 31T-8166076, and Lock Haven production 31T-1166001 and up.
Professional Maintenance & Parts Procurement Advantage
Maintaining high-performance twin-turboprop aircraft requires exact adherence to factory-specified part numbers and approved hardware standards. Utilizing this dedicated 1974-1984 Piper Cheyenne PA-31T PA-31T1 PA-31T2 Parts Catalog (Card 1) guarantees that replacement skins, structural rivets, AN bolts, MS locknuts, access plates, and door hinges match the exact revision status approved by Piper Aircraft Corporation. Technicians can rapidly determine component superseded numbers, verify left-hand versus right-hand part differences, and confirm attaching hardware stacks without guessing. Instantly delivered upon purchase as a high-resolution, fully indexed digital PDF, this catalog can be downloaded immediately to your tablet, laptop, or desktop workstation, or printed for benchtop reference in the hangar.
Reviews
There are no reviews yet.
