3M Steri-Vac 5XL Esterilizador/Aireador a Gas Manual de Servicio y Reparación – PDF

Description

3M Steri-Vac 5XL — Manual de Servicio y Reparación del Esterilizador/Aireador a Gas

Este manual de servicio y reparación cubre el esterilizador/aireador a gas 3M Steri-Vac 5XL, incluyendo los procedimientos de configuración, calibración, solución de problemas, reparación y ciclos especiales. Es la referencia técnica utilizada por el personal de servicio de 3M para mantener y reparar esta unidad. El documento también aborda la versión de software 5XLe Pr 5.11 y los boletines de equipo aplicables a los modelos 4XL, 5XL y 8XL.

Detalles del archivo

• Tipo de manual: Servicio y reparación
• Marca: 3M
• Modelo: Steri-Vac 5XL (también cubre 5XLe)
• Idioma: Español
• Número de páginas: 213
• Formato: PDF
• Número de documento: 78-8083-0990-6 Rev. A
• Fecha: 2000-2008

Capítulos cubiertos

• Información de seguridad
• Configuración
• Solución de problemas y reparación
• Ciclos especiales
• Esquemas
• Listado de piezas
• Boletines de equipo

Información de seguridad

Comienza con los avisos de seguridad, peligros y advertencias relacionados con el óxido de etileno (EO), las descargas electrostáticas y los altos voltajes presentes en el equipo. Incluye la declaración de uso previsto, las condiciones ambientales de funcionamiento, los valores nominales de los fusibles y la información de eliminación de residuos. También se detallan las etiquetas de seguridad y las precauciones para el traslado del equipo.

Configuración

Cubre la instalación de firmware y EPROM, el modo de funcionamiento normal, la configuración del interruptor DIP, el modo de reinicio del sistema, la configuración del sitio (formato de fecha, hora, horario de verano, aireación de emergencia, códigos de acceso, nombre del propietario, menú de servicio, impresora, panel de visualización remoto, idioma, unidades, recuento, zumbador C3). También incluye los procedimientos de calibración de temperatura (automática e individual), calibración de presión y calibración de humedad relativa (HR), con los valores de ajuste y las fórmulas correspondientes.

Solución de problemas y reparación

Es la sección más extensa del manual. Incluye la ventana de ayuda, la prueba de fugas, el ajuste de H2O, la prueba de solenoide, el diagnóstico automático, el reinicio de ciclo a inactivo, el borrado de cancelación silenciosa, el restablecimiento de la configuración del sitio y el análisis detallado de fallas por código de error (E1 a E78) y precauciones (C1 a C16). Cada código de error documenta la condición que lo genera, las posibles causas y el procedimiento de borrado. Los temas cubren fallas de memoria, sensores de temperatura, presión, humedad, fugas de vacío, problemas de puerta, aire comprimido, niveles de agua, fallas del abatidor, entre otros.

Ciclos especiales

Describe la aceleración del ciclo, la simulación de baja presión y la programación de una nueva personalidad de máquina (Código de Compilación MPC). Estos procedimientos permiten al representante de servicio autorizado realizar pruebas de funcionamiento y configurar la máquina según el uso previsto. Se explican las condiciones previas, los tiempos acelerados y las tablas de simulación de presión con las etapas afectadas.

Esquemas

Contiene los planos esquemáticos del sistema, incluyendo el esquema neumático/agua, el esquema general 5XL y los diagramas de la placa controladora, la placa de interfaz de teclado, las entradas de control, los controladores de video, las salidas de CA, el convertidor CC/CC y el circuito de calibración. Estos esquemas son esenciales para el diagnóstico de fallas eléctricas y neumáticas.

Listado de piezas

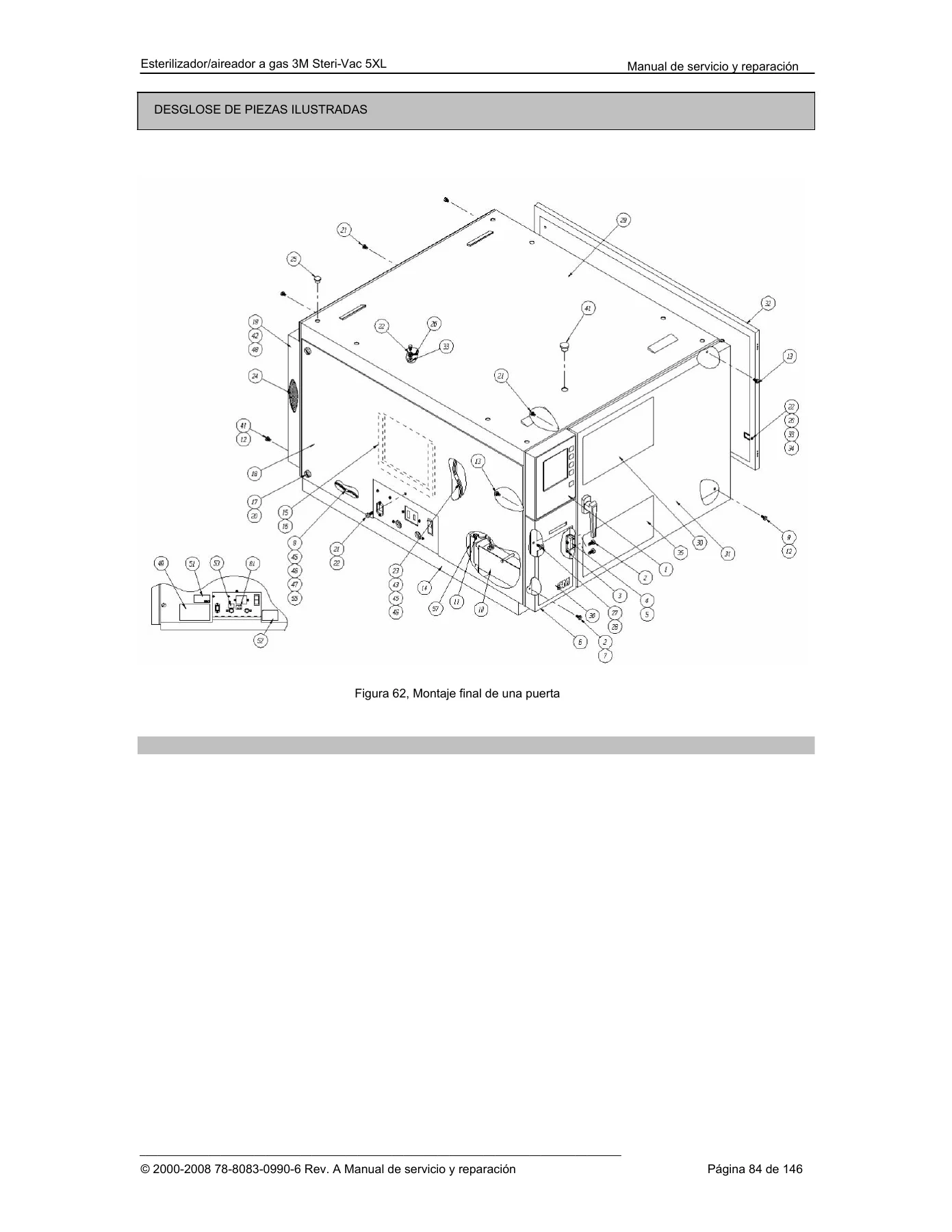

Presenta el desglose de piezas ilustradas con vistas explosionadas del montaje final (una y dos puertas), el conjunto de cámara, el conjunto de colector, el panel de visualización, el conjunto del calentador, el disipador de calor, las puertas, el soporte del controlador, la impresora, la base, la placa posterior, el interbloqueo de puerta y las campanas extractoras. Cada lista incluye número de artículo, número de pieza, descripción y cantidad.

Boletines de equipo

Incluye boletines técnicos y de modificación aplicables a los modelos 4XL, 5XL, 8XL y 400C, con correcciones, actualizaciones de software (versión 5XLe Pr 5.11), procedimientos de reemplazo de componentes (solenoides, impresoras, manijas de puerta, reguladores de aire) y notas sobre identificación e instalación correctas. También cubre la eliminación de cartuchos de gas, fugas en la cámara y mantenimiento preventivo.

Por qué este manual es indispensable

Contar con el manual de servicio y reparación del 3M Steri-Vac 5XL es la diferencia entre una reparación improvisada y una intervención correcta. Este documento proporciona los valores de calibración, los procedimientos de diagnóstico y las especificaciones exactas necesarias para mantener el esterilizador/aireador a gas funcionando dentro de los parámetros de seguridad y eficacia exigidos. Ya sea que necesite calibrar sensores de temperatura, diagnosticar un código de error E9 (bloqueo del abatidor), ajustar la presión de inyección o reemplazar una válvula solenoide, aquí encontrará el procedimiento paso a paso.

La entrega es inmediata: descargue el PDF en cualquier dispositivo (computadora, tablet o teléfono), consúltelo en el taller o en campo, e imprima las páginas que necesite. Sin envíos, sin esperas.
