Ammann ARR 1575 Rouleau de Tranchée – Manuel Utilisateur Français 2023 PDF

Description

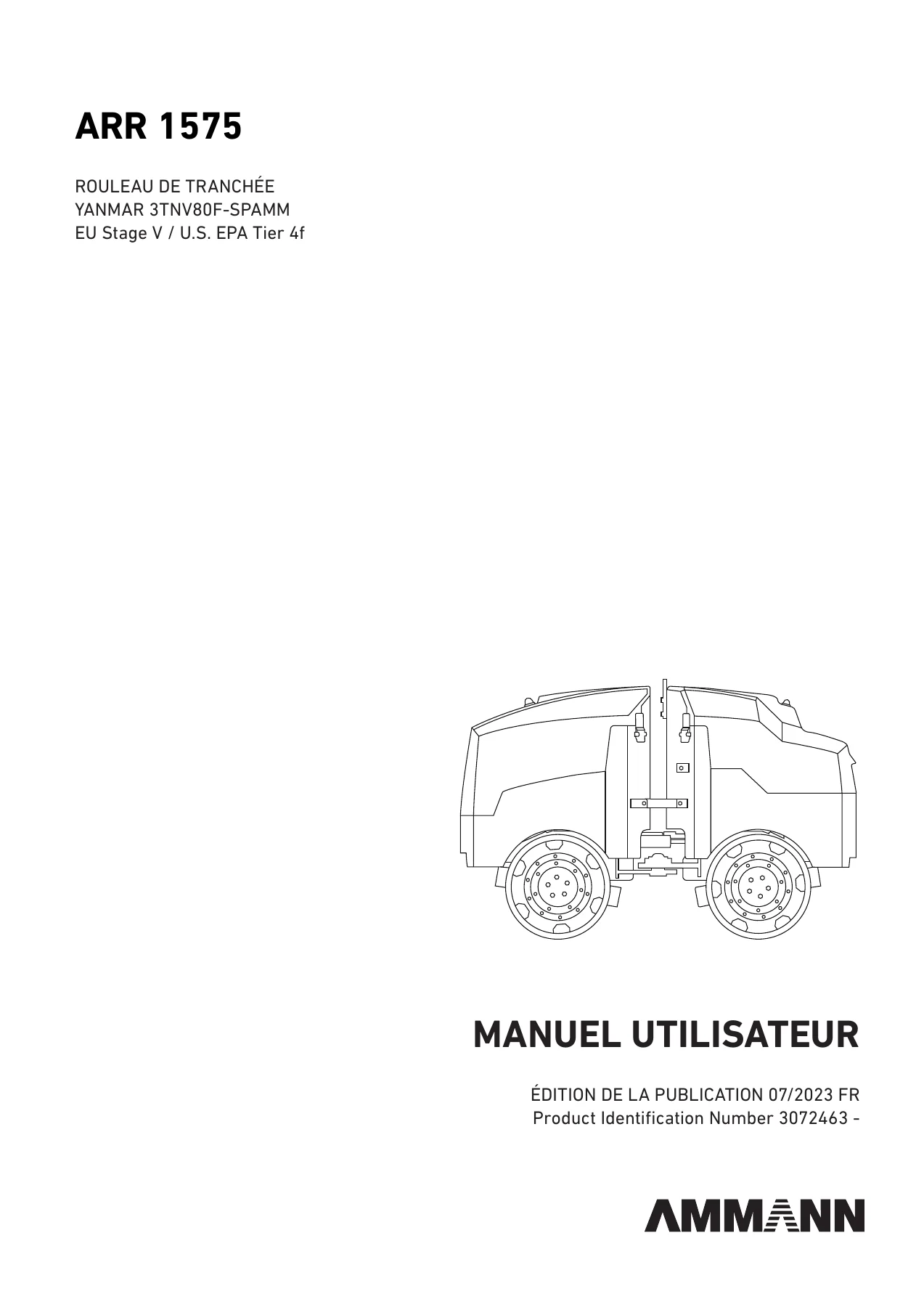

Manuel Utilisateur Ammann ARR 1575 – Rouleau de Tranchée

Voici le manuel utilisateur officiel du rouleau de tranchée Ammann ARR 1575, publié en français par Ammann Czech Republic s.r.o. et daté de l’édition 07/2023. Ce document technique détaille l’ensemble des informations nécessaires pour exploiter, entretenir et dépanner cette machine de compactage de tranchées. Le manuel couvre les machines équipées du moteur Yanmar 3TNV80F-SPAMM conforme aux normes EU Stage V et U.S. EPA Tier 4f, avec les numéros de série à partir du PIN 3072463.

Le Manuel Utilisateur Ammann ARR 1575 est structuré en trois grands ensembles : un guide des spécifications, une notice d’exploitation et un guide de l’entretien. Il s’adresse aussi bien aux opérateurs de compacteurs de tranchée qu’aux techniciens de maintenance et aux responsables de parc matériel qui ont besoin de valeurs de référence, de procédures de sécurité et d’intervalles d’entretien exacts.

Détails du fichier

• Type de document : Manuel utilisateur (traduction française du manuel d’origine)
• Marque : Ammann
• Modèle : ARR 1575
• Type de machine : Rouleau de tranchée / Compacteur de tranchée
• Moteur : Yanmar 3TNV80F-SPAMM (EU Stage V / U.S. EPA Tier 4f)
• Langue : Français
• Nombre de pages : 136
• Format : PDF
• Édition / date de publication : 07/2023
• Référence document : 4-P06000-FR
• Product Identification Number : 3072463 –

Chapitres couverts

Le sommaire du manuel utilisateur Ammann ARR 1575 est organisé en trois parties principales :

• 1. GUIDE DES SPÉCIFICATIONS
  • 1.1 Données de base

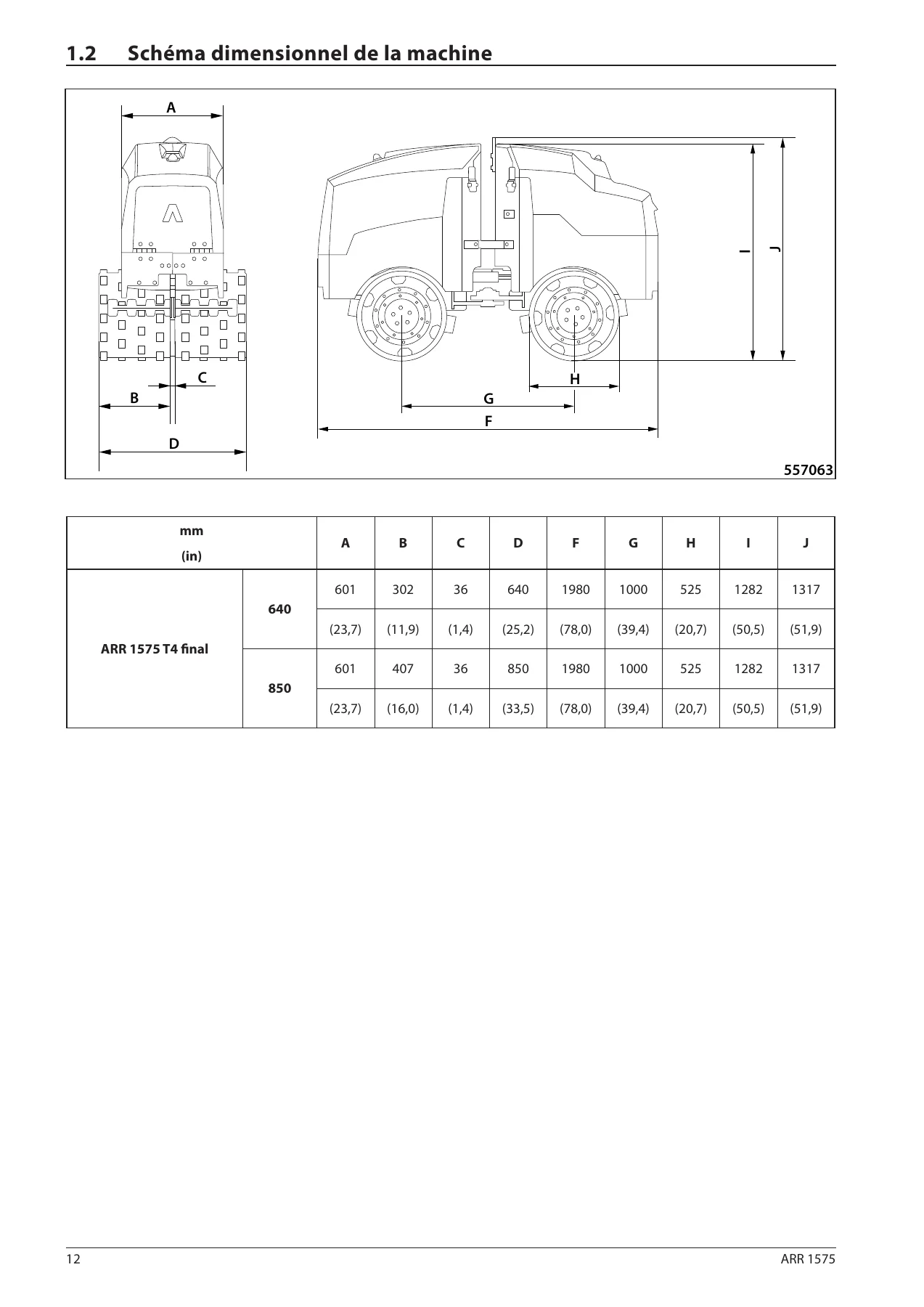

  • 1.2 Schéma dimensionnel de la machine
  • 1.3 Données techniques
• 2. NOTICE D’EXPLOITATION
  • 2.1 Principales mesures de sécurité à prendre
  • 2.2 Principes environnementaux et d’hygiène
  • 2.3 Protection et stationnement de la machine
  • 2.4 Liquidation de la machine après la fin de sa durée de vie
  • 2.5 Descriptif de la machine
  • 2.6 Commandes et appareils de contrôle (unité de visualisation, télécommande, signalisation lumineuse)
  • 2.7 Commande et utilisation de la machine (démarrage, roulage, freinage, stationnement, mode veille, ACEecon, Telematic, 2D ROPS, renversement)
  • 2.8 Transport de la machine (rampe, grue)
  • 2.9 Conditions particulières d’utilisation (rodage, basses températures, hautes températures, altitude, milieu poussiéreux)
• 3. GUIDE DE L’ENTRETIEN
  • 3.1 Sécurité et mesures de prévention lors de la maintenance
  • 3.2 Spécifications des fluides de remplissage (huile moteur, carburant, liquide de refroidissement, huile hydraulique, graisse)
  • 3.3 Fluides de remplissage
  • 3.4 Tableau de graissage et d’entretien
  • 3.5 Plan de graissage et de service
  • 3.6 Opérations de lubrification et interventions de maintenance (intervalles 10 h, 50 h, 100 h, 250 h, 500 h, 1000 h et entretien selon les besoins)
  • 3.7 Défauts

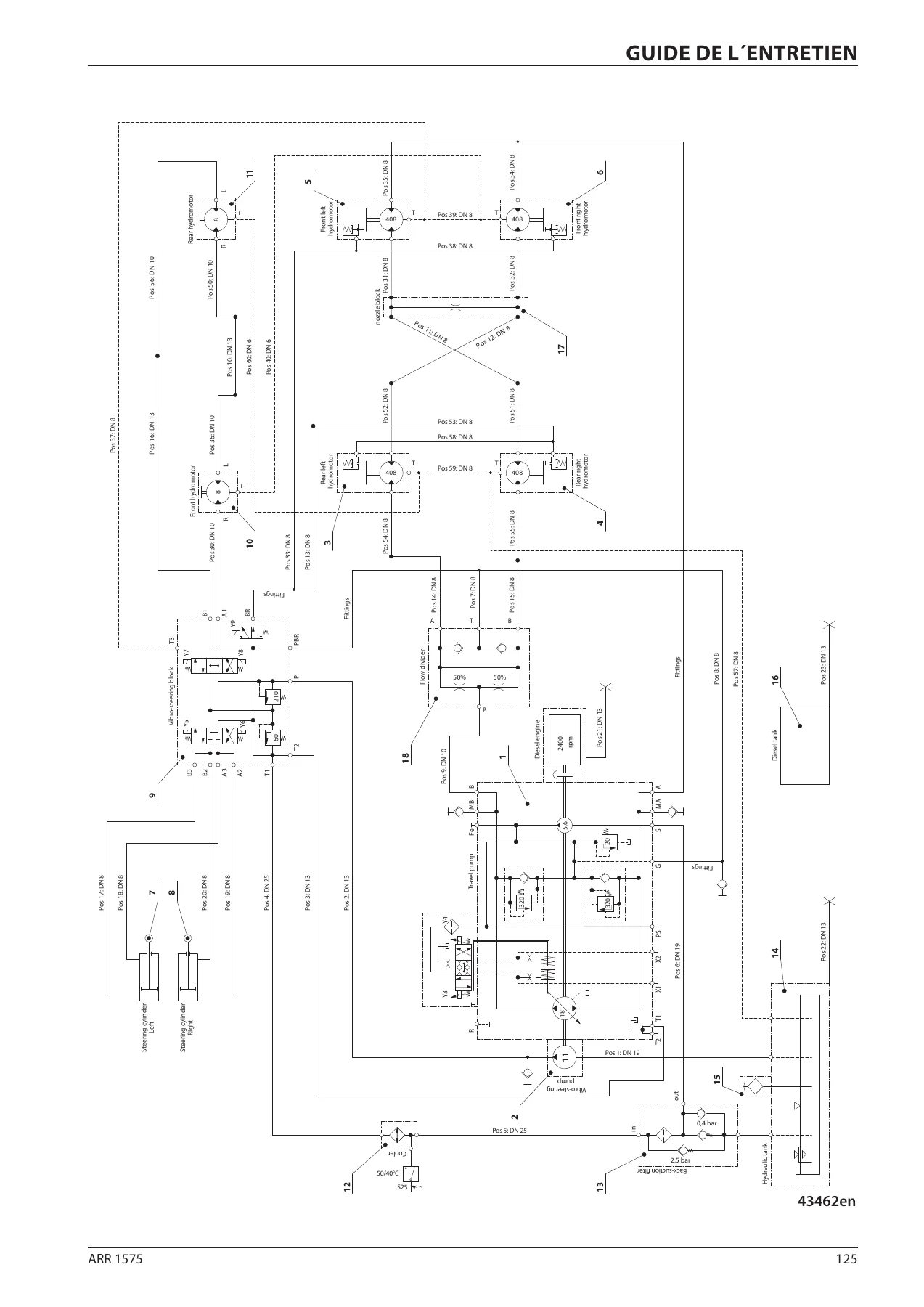

  • 3.8 Annexes : schéma de l’installation électrique, schéma hydraulique, tableau des pièces de rechange

Pris dans son ensemble, le document offre une couverture technique complète d’un compacteur de tranchée Ammann de dernière génération : valeurs de couple et de remplissage, procédures de sécurité spécifiques à la télécommande et aux zones de protection, diagnostic des codes d’erreur, schémas électriques et hydrauliques, et catalogue des pièces de rechange courantes. C’est un outil de travail conçu pour être consulté au quotidien sur chantier comme à l’atelier.

Ce que ce manuel vous permet de faire

Avec le Manuel Utilisateur Ammann ARR 1575, vous disposez des procédures et des valeurs exactes pour :

• Effectuer l’entretien quotidien et périodique du rouleau de tranchée en respectant les intervalles préconisés (toutes les 10, 50, 100, 250, 500 et 1000 heures d’exploitation).
• Vidanger l’huile moteur, remplacer les filtres (huile, carburant, air, hydraulique) et contrôler les niveaux avec les quantités et qualités correctes.
• Vérifier et régler les freins, contrôler l’installation électrique et l’accumulateur, et lubrifier les roulements du vérin de commande.
• Diagnostiquer les défauts à partir des codes d’erreur du système et des tableaux de dépannage.
• Utiliser correctement la télécommande, comprendre la zone de protection, la zone de sécurité et la fonction homme mort.
• Réagir en cas de renversement, de perte de signal ou de situation d’urgence.
• Interpréter les schémas électriques et hydrauliques fournis en annexe pour tracer une panne.
• Identifier les numéros de commande des pièces de rechange et des kits de filtres (250 h, 500 h, 1000 h).

Pourquoi utiliser les procédures et spécifications correctes

Un compacteur de tranchée Ammann ARR 1575 est une machine hydraulique complexe, commandée à distance, équipée d’un moteur Yanmar conforme EU Stage V. Utiliser les couples de serrage, les qualités d’huile, les températures limites et les intervalles d’entretien exacts n’est pas une option : c’est ce qui garantit la longévité du moteur, la fiabilité des circuits hydrauliques et la sécurité de l’opérateur qui travaille à proximité de la machine. Le manuel reprend également les consignes de sécurité liées à la télécommande, aux zones de protection et aux situations à risque (pentes, tranchées, terrain instable), qui ne sont pas intuitives et qu’il faut absolument connaître.

Livraison

Ce manuel utilisateur Ammann ARR 1575 en français est livré sous forme de fichier PDF téléchargeable immédiatement après le paiement. Aucune expédition, aucun délai d’attente : vous pouvez l’ouvrir sur ordinateur, tablette ou smartphone, et imprimer les pages dont vous avez besoin pour l’atelier. Le document reste consultable hors ligne, ce qui est particulièrement pratique sur un chantier sans connexion internet.
