AMMANN ARS 110 TAHAČOVÝ VÁLEC DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f NÁVOD K OBSLUZE 2383020 – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARS 110 TAHAČOVÝ VÁLEC DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f NÁVOD K OBSLUZE 2383020 – PDF DOWNLOAD
Language : Czech
Pages : 252
Downloadable : Yes
File Type : PDF

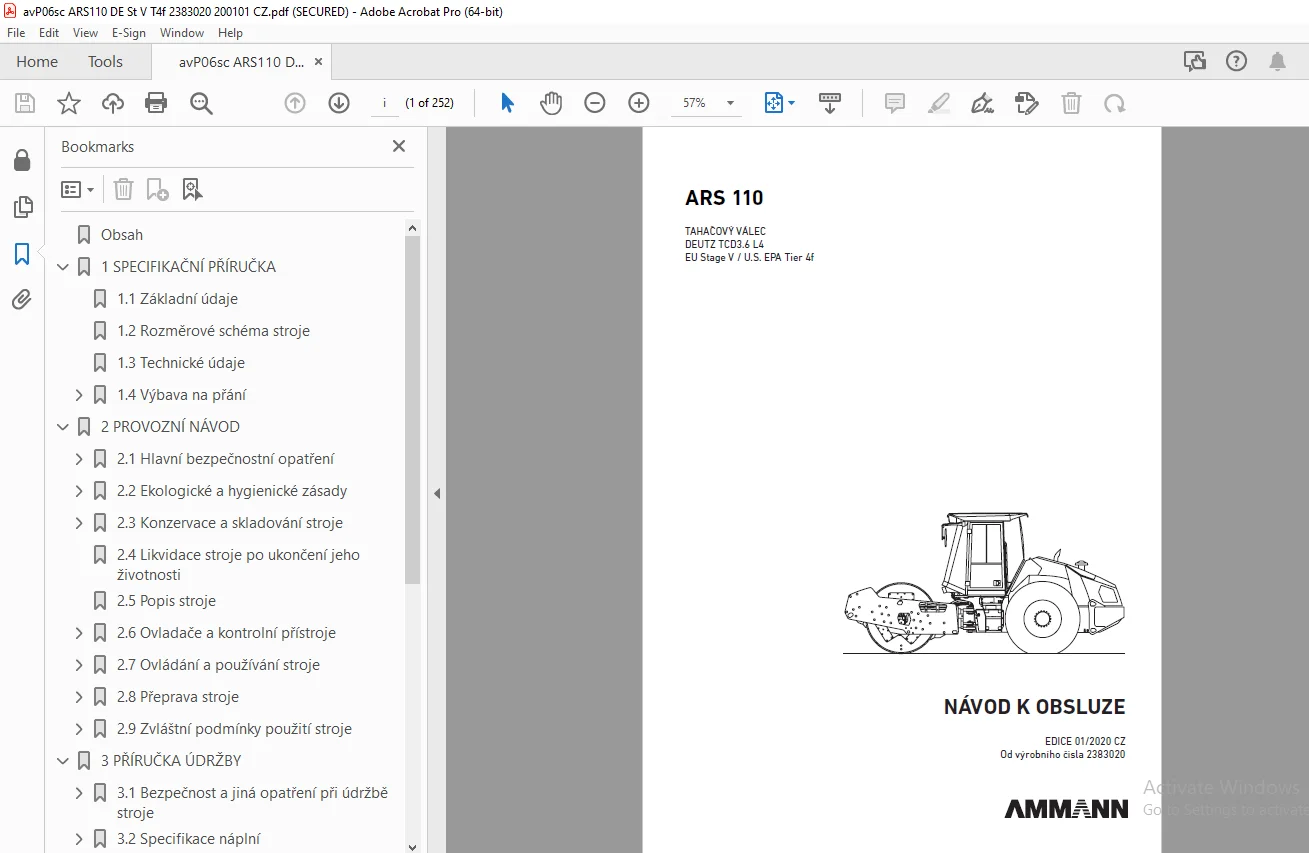

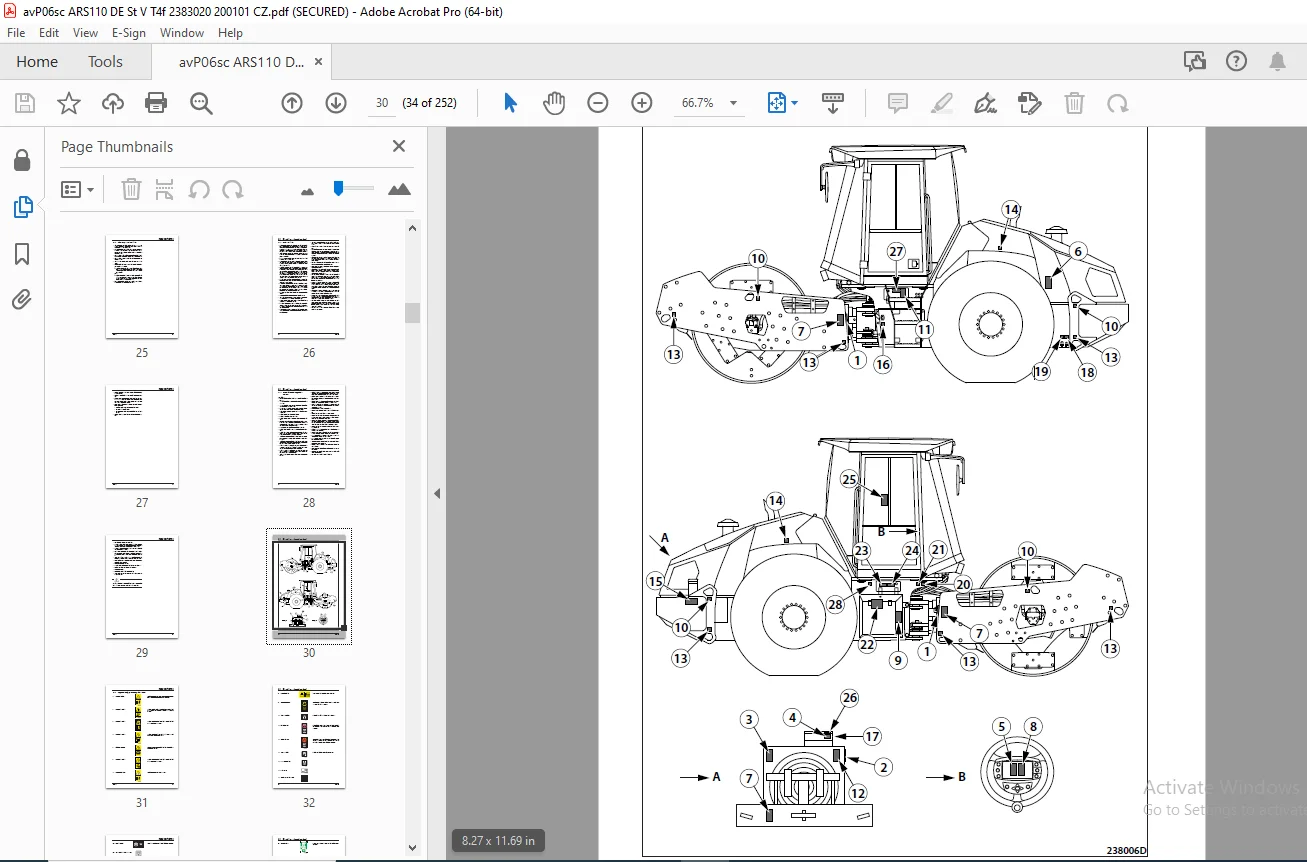

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARS 110 TAHAČOVÝ VÁLEC DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f NÁVOD K OBSLUZE 2383020 – PDF DOWNLOAD
Obsah 8
1 SPECIFIKAČNÍ PŘÍRUČKA 13
1.1Základní údaje 14
1.2Rozměrové schéma stroje 16
1.3Technické údaje 18
1.4Výbava na přání 21
1.4.1Klimatizace 22
1.4.2Maják 22
1.4.3Ježkové segmenty 22
1.4.4Radlice 22
1.4.5ACE FORCE 23
1.4.6Telematic Readiness 23
1.4.7Hasicí přístroj 23
1.4.8Tachograf 23
2 PROVOZNÍ NÁVOD 25
2.1Hlavní bezpečnostní opatření 27
2.1.1Bezpečnostní opatření při provozu stroje 27
2.1.1.1Před zahájením hutnicích prací 27
2.1.1.2Práce v nebezpečném prostoru 27
2.1.1.3Zajištění bezpečnostních opatření provozovatelem 28
2.1.1.4Kabina s integrovaným ROPS 28
2.1.2Požadavky na kvalifikaci řidiče 29
2.1.3Povinnosti řidiče 30
2.1.4Zakázané činnosti – bezpečnost a záruka 32
2.1.5Bezpečnostní nápisy a značky použité na stroji 35
2.1.6Ruční signály 39
2.2Ekologické a hygienické zásady 42
2.2.1Hygienické zásady 42
2.2.2Ekologické zásady 42
2.3Konzervace a skladování stroje 43
2.3.1Krátkodobá konzervace a skladování po dobu 1 ÷ 2 měsíců 43
2.3.2Konzervace a skladování po dobu delší než 2 měsíce 43
2.3.3Odkonzervování a prohlídka dodaného stroje 44
2.4Likvidace stroje po ukončení jeho životnosti 45
2.5Popis stroje 46
2.6Ovladače a kontrolní přístroje 48
2.6.1Ovládání displeje – provozní obrazovka 68
2.6.2Ovládání displeje – informační obrazovka 74
2.6.3Ovládání displeje – servisní obrazovka 80
2.6.4Displej odpojen 83
2.7Ovládání a používání stroje 84
2.7.1Spouštění motoru 85
2.7.2Pojezd a reverzace 91
2.7.3Zastavení stroje a motoru 97
2.7.4Nouzové zastavení stroje 97
2.7.5Panická reakce 99
2.7.6Parkování stroje 99
2.7.7ACE Force 100
2.7.7.1Obrazovka pro nastavení parametrů 102
2.7.7.2Dvojitý odskok běhounu 103
2.7.8Zvedání a spouštění kabiny 104
2.7.9Nabalastování pneumatik kapalinou 106
2.8Přeprava stroje 108
2.8.1Nakládání stroje 109
2.8.1.1Nakládání stroje pomocí nájezdové rampy 109
2.8.1.2Nakládání stroje pomocí jeřábu 110
2.9Zvláštní podmínky použití stroje 111
2.9.1Nouzový režim 111
2.9.2Vlečení stroje 113
2.9.3Provoz stroje v době záběhu 118
2.9.4Práce stroje za nízkých teplot 118
2.9.5Práce stroje za vyšších teplot a vlhkosti 118
2.9.6Práce stroje ve vyšších nadmořských výškách 119
2.9.7Práce stroje v prašném prostředí 119
2.9.8Jízda s vibrací na zhutněných a tvrdých materiálech 119
3 PŘÍRUČKA ÚDRŽBY 121
3.1Bezpečnost a jiná opatření při údržbě stroje 123
3.1.1Bezpečnost při údržbě stroje 123
3.1.2Požární opatření při výměnách provozních náplní 123
3.1.3Ekologické a hygienické zásady 124
3.2Specifikace náplní 125
3.2.1Motorový olej 125
3.2.2Palivo 126
3.2.3Chladicí kapalina 127
3.2.4Hydraulický olej 128
3.2.5Převodový olej 128
3.2.6DEF (AdBlue) 128
3.2.7Mazací tuk 129
3.2.8Kapalina do ostřikovače skel 129
3.2.9Chladicí kapalina běhounu 129
3.2.10Náplň klimatizace 129
3.3Náplně 130
3.4Tabulka mazání a údržby 131
3.5Mazací a servisní plán 134
3.6Úkony mazání a údržby 135
Každých 20 hodin provozu (denně) 136
3.6.1Kontrola oleje v motoru 136
3.6.2Kontrola chladicí kapaliny motoru 137
3.6.3Kontrola oleje v hydraulické nádrži 138
3.6.4Kontrola paliva 139
3.6.5Kontrola množství DEF (AdBlue) 140
3.6.6Kontrola stavu ventilátoru 143
3.6.7Kontrola prachového ventilu filtru vzduchu 143
3.6.8Kontrola výstražných a kontrolních zařízení 144
3.6.9Kontrola těsnosti motoru 148
3.6.10Kontrola těsnosti výfukového systému 148
3.6.11Čištění odlučovače vody na filtru paliva 149
Každých 100 hodin provozu (týden) 150
3.6.12Kontrola tlaku v pneumatikách 150
Každých 250 hodin provozu (3 měsíce) 151
3.6.13Kontrola čidla filtru vzduchu 151
3.6.14Mazání stroje 153
3.6.15Kontrola oleje ve vibrátoru 156
3.6.16Kontrola oleje v převodovkách pojezdu 157
3.6.17Kontrola ježkových segmentů 158
Každých 500 hodin provozu (6 měsíců) 159
3.6.18Výměna oleje v motoru 159
3.6.19Výměna palivového filtru 162
3.6.20Výměna vložek filtru vzduchu 164
3.6.21Výměna filtru DEF (AdBlue) 166
3.6.22Kontrola chladicí kapaliny motoru 169
3.6.23Výměna filtru ventilace kabiny a filtru topení 170
3.6.24Kontrola elektrické instalace 171
3.6.25Výměna vložek vzduchového filtru klimatizace 171
3.6.26Kontrola dotažení šroubů kol 171
Každých 1000 hodin provozu (1 rok) 172
3.6.27Kontrola řemenu motoru 172
3.6.28Výměna oleje v převodovkách pojezdu 173
3.6.29Kontrola sacího potrubí motoru 174
3.6.30Kontrola akumulátorů 175
3.6.31Kontrola motoru 176
3.6.32Kontrola tlumicí soustavy 176
3.6.33Kontrola upevnění kompresoru klimatizace 178
3.6.34Diagnostika motoru a stroje 178
Každých 2000 hodin provozu (2 roky) 179
3.6.35Výměna oleje ve vibrátoru 179
3.6.36Čištění a kontrola systému klimatizace 180
3.6.37Výměna hydraulického oleje a filtru 181
3.6.38Čištění sacího filtru agregátu zvedání a spouštění kabiny 187
3.6.39Výměna odvzdušňovací zátky 188
Každých 6000 hodin provozu (4 roky) 189
3.6.40Výměna chladicí kapaliny 189
Údržba dle potřeby 191
3.6.41Odvzdušnění palivového systému 191
3.6.42Regenerace zanesení katalyzátoru SCR (Selective Catalytic Reduction/ selektivní katalytická redukce) 192
3.6.43Regenerace zanesení filtru DPF (Diesel particulate filter/ Filtr pevných částic) 194
3.6.44Čištění chladičů 195
3.6.45Čištění stroje 196
3.6.46Seřízení škrabáků 197
3.6.47Chladicí směs běhounu 198
3.6.48Výměna papíru tiskárny 199
3.6.49Nabíjení akumulátoru 201
3.6.50Kontrola dotažení šroubových spojů 202
3.7Závady 205
3.7.1Chyby stroje 206
3.7.2Chyby motoru 209
3.8Přílohy 234
Schéma elektrické instalace 234
Schéma hydrauliky – kolová uzávěrka 242
Schéma hydrauliky – úplná uzávěrka ATC 244
Tabulka náhradních dílů 246
