AMMANN ARS 110 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3010627 – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARS 110 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3010627 – PDF DOWNLOAD
Language : German
Pages : 272
Downloadable : Yes
File Type : PDF

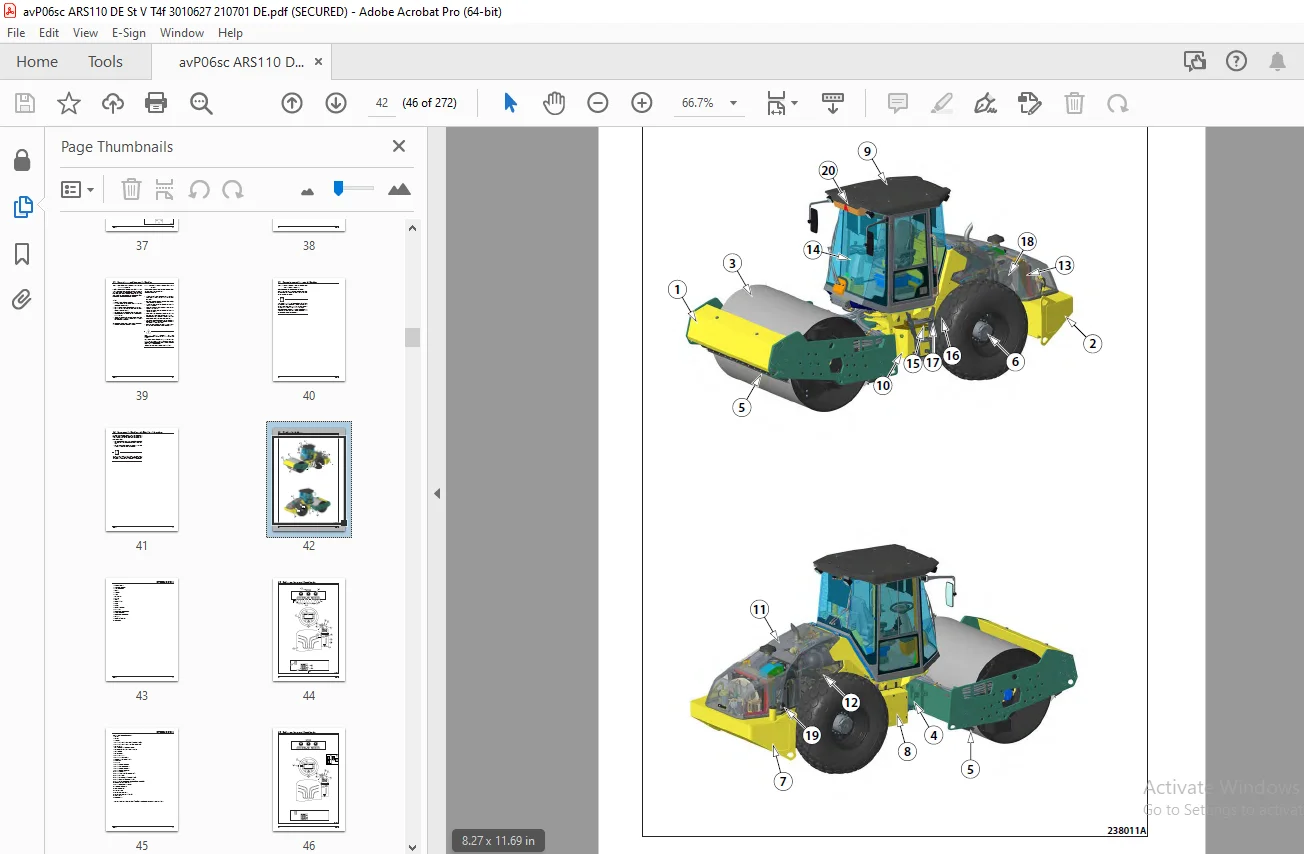

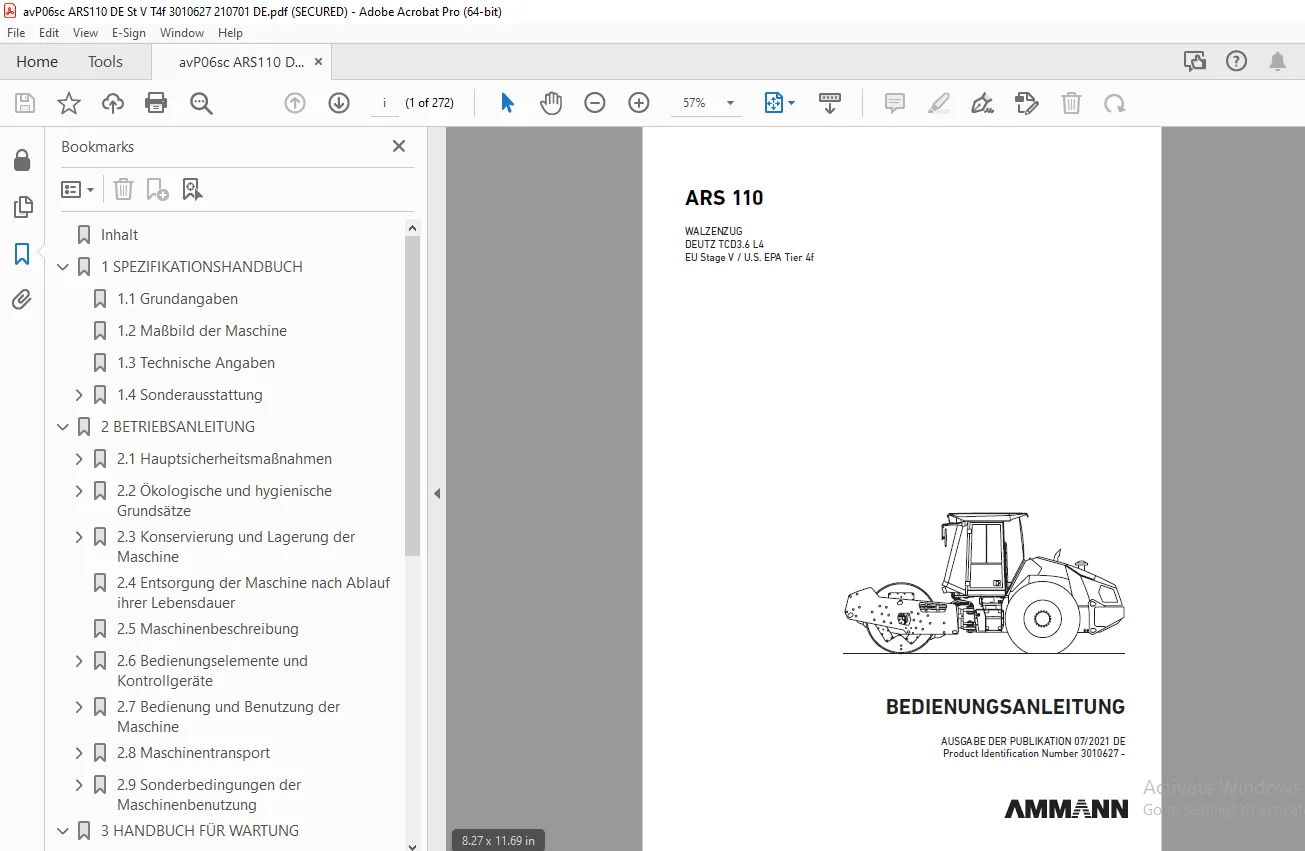

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARS 110 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3010627 – PDF DOWNLOAD
Inhalt 8
1 SPEZIFIKATIONSHANDBUCH 13
1.1Grundangaben 14
1.2Maßbild der Maschine 16
1.3Technische Angaben 18
1.4Sonderausstattung 21
1.4.1Klimaanlage 22
1.4.2Warnleuchte 22
1.4.3Stampffusssegmente 22
1.4.4Schiebeschild 22
1.4.5ACE FORCE 23
1.4.6Telematic Readiness 23
1.4.7Feuerlöscher 23
1.4.8Tachograf 23
2 BETRIEBSANLEITUNG 25
2.1Hauptsicherheitsmaßnahmen 27
2.1.1Sicherheitsmaßnahmen beim Maschinenbetrieb 27
2.1.1.1Vor Beginn der Verdichtungsarbeiten 27
2.1.1.2Arbeit in gefährlichem Raum 27
2.1.1.3Sicherstellung der Sicherheitsmaßnahmen durch den Betreibenden 28
2.1.1.4Kabine mit integriertem ROPS 28
2.1.2Qualitätsanforderungen an den Fahrer 29
2.1.3Pflichten des Fahrers 30
2.1.4Untersagte Tätigkeiten – Sicherheit und Garantie 32
2.1.5Sicherheitsbeschriftung und Zeichen auf der Maschine 35
2.1.6Handsignale 39
2.2Ökologische und hygienische Grundsätze 42
2.2.1Hygienische Grundsätze 42
2.2.2Ökologische Grundsätze 42
2.3Konservierung und Lagerung der Maschine 43
2.3.1Kurzfristige Konservierung und Lagerung über 1 ÷ 2 Monate 43
2.3.2Konservierung und Lagerung länger als 2 Monate 43
2.3.3Entkonservierung und Durchsicht der neu gelieferten Maschine 44
2.4Entsorgung der Maschine nach Ablauf ihrer Lebensdauer 45
2.5Maschinenbeschreibung 46
2.6Bedienungselemente und Kontrollgeräte 48
2.6.1Displaybedienung – Betriebsbildschirm 69
2.6.2Displaybedienung – Informationsbildschirm 76
2.6.3Displaybedienung – Servicebildschirm 82
2.6.4Display abgetrennt 85
2.7Bedienung und Benutzung der Maschine 86
2.7.1Starten des Motors 87
2.7.2Fahren und Reversieren 93
2.7.3Anhalten der Maschine und des Motors 99
2.7.4Not-Halt der Maschine 99
2.7.5Panikreaktion 101
2.7.6Parken der Maschine 101
2.7.7ACE Force 102
2.7.7.1Zugriff auf den ACE Force Bildschirm 102
2.7.7.2Betriebsbildschirm 103
2.7.7.3Wahl der Geschwindigkeit 105
2.7.7.4Einstellung der Frequenz 106
2.7.7.5kb-Messung 107
2.7.7.6Visualisierung des Geschwindigkeitsbereichs 108
2.7.7.7Warnung des doppelten Springens und Bedienerführung 109
2.7.7.8ACE Parameter Bildschirm 110
2.7.7.9Anerkennung der Erreichung des Verdichtungswertes und Vergleich des Zustands mit dem Zielwert 111
2.7.7.10Auswertung der Verdichtung basierend auf dem kb-Wert 111
2.7.7.11Auswertung der Verdichtung basierend auf dem Springen der Bandage 112
2.7.7.12Periodisches (einzelnes) Springen 112
2.7.7.13Doppeltes (chaotisches) Springen 113
2.7.7.14Allgemeiner Fehler 114
2.7.8Anheben und Herablassen der Kabine 115
2.7.9Nachbelastung der Räder durch Flüssigkeit 117
2.7.10Schiebeschild 119
2.8Maschinentransport 121
2.8.1Aufladen der Maschine 122
2.8.1.1Aufladen der Maschine mittels der Auffahrtrampe 122
2.8.1.2Aufladen der Maschine mittels dem Kran 123
2.9Sonderbedingungen der Maschinenbenutzung 124
2.9.1Sicherheitsfunktionen und Notbetrieb (Limp Mode) 124
2.9.1.1Auf dem Display abgebildete Symbole 125
2.9.1.2Umschalten in Notbetrieb (Limp Mode) 126
2.9.1.3Verlassen des Notbetriebs (Limp Mode) 127
2.9.2Abschleppen der Maschine 128
2.9.3Maschinenbetrieb in der Einlaufzeit 133
2.9.4Arbeit der Maschine bei niedrigen Temperaturen 133
2.9.5Arbeit bei höheren Temperaturen und Feuchtigkeit 133
2.9.6Arbeit in höheren Lagen über dem Meeresspiegel 134
2.9.7Arbeit der Maschine in staubiger Umgebung 134
2.9.8Fahren mit Vibration auf verdichtetem und hartem Material 134
3 HANDBUCH FÜR WARTUNG 137
3.1Sicherheit und andere Maßnahmen bei der Wartung der Maschine 139
3.1.1Sicherheit bei der Wartung der Maschine 139
3.1.2Brandschutzmaßnahmen beim Austausch der Betriebsfüllungen 139
3.1.3Umweltschutz- und Hygienegrundsätze 140
3.2Spezifizierung der Füllungen 141
3.2.1Motoröl 141
3.2.2Kraftstoff 142
3.2.3Kühlmittel 143
3.2.4Hydrauliköl 144
3.2.5Getriebeöl 144
3.2.6DEF (AdBlue) 144
3.2.7Schmierfett 145
3.2.8Flüssigkeit für die Scheibenwascher 145
3.2.9Kühlflüssigkeit der Bandage 145
3.2.10Klimaanlagenfüllung 145
3.2.11Öl des Vibrators 145
3.3Füllungen 146
3.4Tabelle der Schmierung und Wartung 147
3.5Schmier- und Serviceplan 150
3.6Einzelne Arbeiten bei der Wartung 151
Jede 20 Betriebsstunden (täglich) 152
3.6.1Ölkontrolle im Motor 152
3.6.2Kontrolle der Kühlflüssigkeit des Motors 153
3.6.3Ölkontrolle im Hydraulikbehälter 154
3.6.4Kraftstoffkontrolle 155
3.6.5Kontrolle der DEF (AdBlue)-Menge 156
3.6.6Kontrolle des Ventilatorzustands 159
3.6.7Kontrolle des Staubventils des Luftfilters 159
3.6.8Kontrolle der Warn- und Kontrolleinrichtungen 160
3.6.9Dichtheitsprüfung des Motors 162
3.6.10Dichtheitsprüfung des Auspuffsystems 162
3.6.11Reinigung des Wasserabscheiders am Kraftstofffilter 163
3.6.12Bremstest 164
3.6.12.1Kontrolllampe Parkbremse 164
3.6.12.2Kontrolle der Notbremse 165
3.6.12.3Kontrolle der Betriebsbremse 166
Jede 100 Betriebsstunden 167
3.6.13Kontrolle des Reifendrucks 167
Jede 250 Betriebsstunden 168
3.6.14Kontrolle des Luftfilterfühlers 168
3.6.15Schmierung der Maschine 170
3.6.16Kontrolle des Öles im Vibrator 173
3.6.17Ölkontrolle in den Fahrwerkgetrieben 174
3.6.18Kontrolle der Noppensegmente 175
3.6.19Kontrolle des Sitzschalters 175
Jede 500 Betriebsstunden, mindestens aber 1x jährlich 176
3.6.20Motorölwechsel 176
3.6.21Kraftstofffilter wechseln 179
3.6.22Wechsel der Luftfiltereinlagen 181
3.6.23Wechsel des DEF (AdBlue)-Filters 183
3.6.24Kontrolle der Kühlflüssigkeit des Motors 186
3.6.25Wechsel des Kabinenlüftungs- und Heizungsfilters 187
3.6.26Kontrolle der Elektroinstallation 188
3.6.27Wechsel der Luftfiltereinlagen der Klimaanlage 188
3.6.28Kontrolle des Anziehens der Schrauben der Räder 188
Jede 1000 Betriebsstunden 189
3.6.29Kontrolle des Motorriemens 189
3.6.30Ölwechsel in den Fahrwerkgetrieben 190
3.6.31Kontrolle der Saugleitung des Motors 191
3.6.32Kontrolle der Batterie 192
3.6.33Kontrolle des Motors 193
3.6.34Kontrolle des Dämpfungssystems 193
3.6.35Kontrolle der Befestigung des Klimaanlagenkompressors 195
3.6.36Diagnostik des Motors und der Maschine 195
Jede 2000 Betriebsstunden 196
3.6.37Ölaustausch im Vibrator 196
3.6.38Reinigung und Kontrolle des Klimaanlagensystems 197
3.6.39Wechsel des Hydrauliköls und des Filters 198
3.6.40Reinigung des Saugfilters für das Anheben und Absenken der Kabine 204
3.6.41Austausch des Entlüftungsstopfens 205
Jede 6000 Betriebsstunden 206
3.6.42Motorkühlmittelwechsel 206
Wartung nach Bedarf 208
3.6.43Kraftstoffsystementlüftung 208
3.6.44Regeneration der Verschmutzung des SCR-Katalysators (Selective Catalytic Reduction / selektive katalytische Reduktion) 209
3.6.45Regeneration der Verstopfung des DPF-Filters (Diesel Particulate Filter / Dieselpartikelfilter) 211
3.6.46Reinigung des Kühlers 212
3.6.47Reinigung der Maschine 213
3.6.48Einstellen der Abstreifer 214
3.6.49Kühlmischung der Bandage 215
3.6.50Papierwechsel im Drucker 216
3.6.51Aufladen der Batterie 218
3.6.52Kontrolle der Schraubverbindungen 219
3.7Störungen 221
3.7.1Maschinenfehler 222
3.7.2Durch Sicherheitsfunktion hervorgerufener Fehler 224
3.7.3Fehler der Eingänge 225
3.7.4Fehler der Ausgänge 226
3.7.5Fehler ACE 227
3.7.6Systemfehler 228
3.7.7Motorfehler 229
3.8Anlagen 254
Schaltplan 254
Hydraulikschema – Radsperre 262
Hydraulikschema – Ausgleichgetriebesperre ATC 264
Ersatzteiltabelle 266
