AMMANN ARS 130 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3001632 – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARS 130 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3001632 – PDF DOWNLOAD
Language : German
Pages : 264
Downloadable : Yes
File Type : PDF

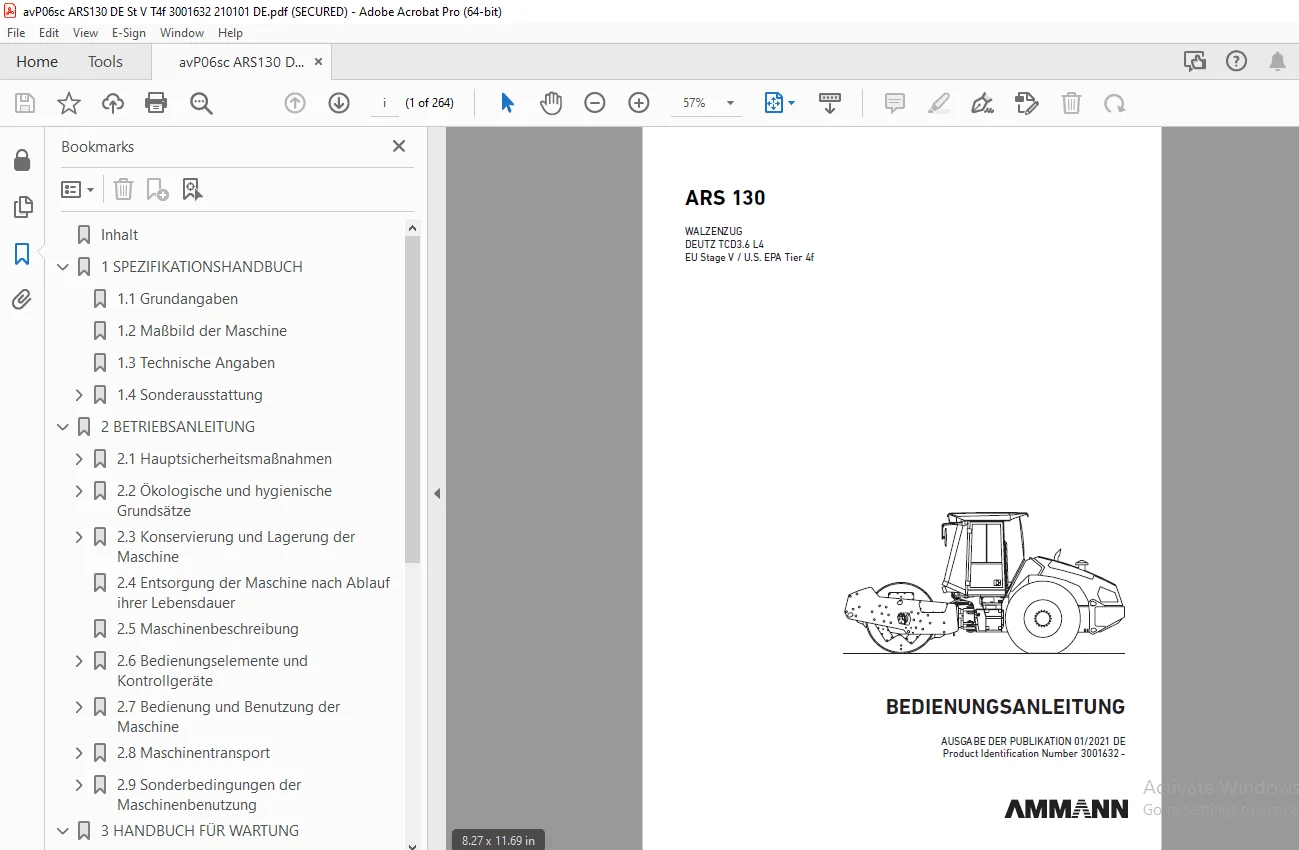

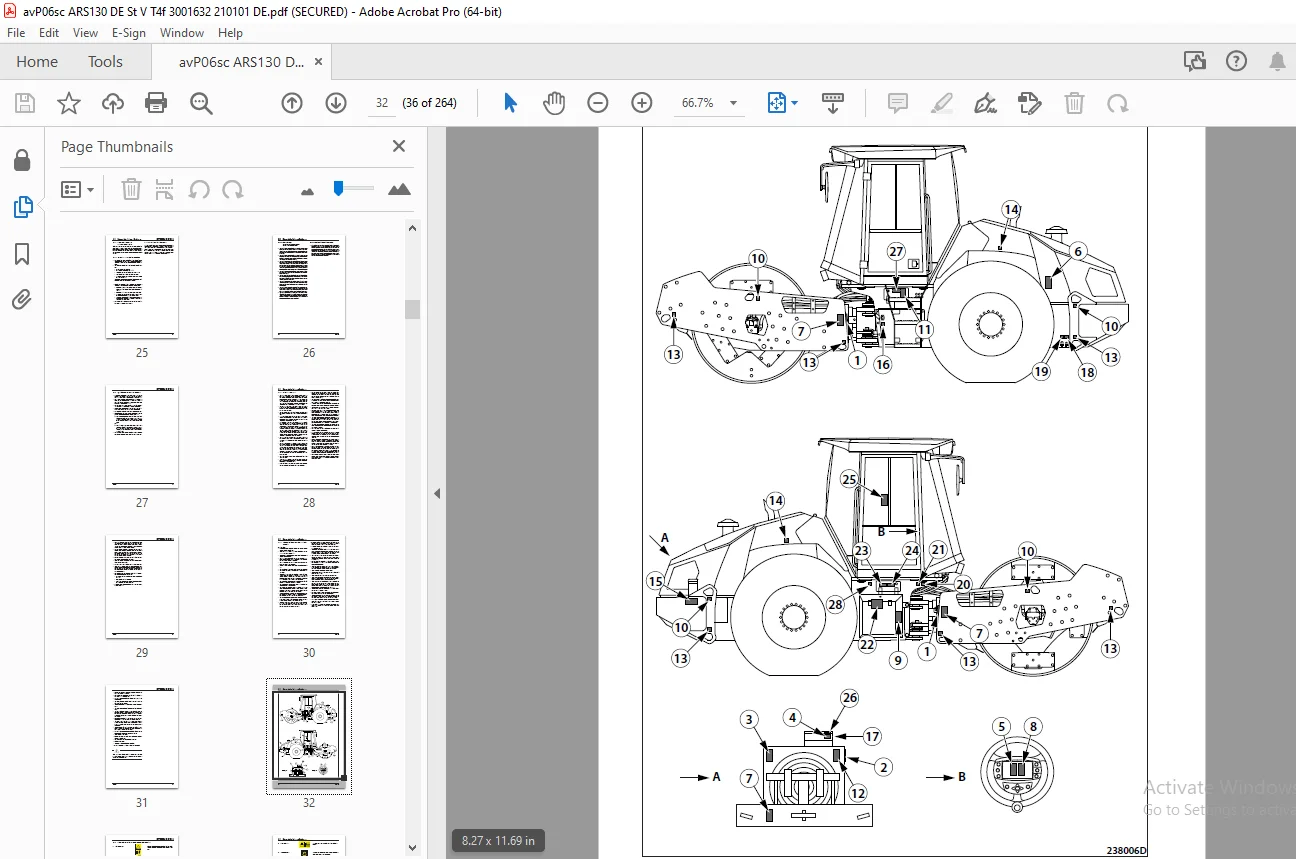

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARS 130 WALZENZUG DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f BEDIENUNGSANLEITUNG 3001632 – PDF DOWNLOAD
Inhalt 8
1 SPEZIFIKATIONSHANDBUCH 13
1.1Grundangaben 14
1.2MaΓbild der Maschine 16
1.3Technische Angaben 18
1.4Sonderausstattung 21
1.4.1Klimaanlage 22
1.4.2Warnleuchte 22
1.4.3Stampffusssegmente 22
1.4.4Schiebeschild 22
1.4.5ACE FORCE 23
1.4.6Telematic Readiness 23
1.4.7FeuerlΓΆscher 23
1.4.8Tachograf 23
1.4.9ACE Pro 24
2 BETRIEBSANLEITUNG 27
2.1HauptsicherheitsmaΓnahmen 29
2.1.1SicherheitsmaΓnahmen beim Maschinenbetrieb 29
2.1.1.1Vor Beginn der Verdichtungsarbeiten 29
2.1.1.2Arbeit in gefΓ€hrlichem Raum 29
2.1.1.3Sicherstellung der SicherheitsmaΓnahmen durch den Betreibenden 30
2.1.1.4Kabine mit integriertem ROPS 30
2.1.2QualitΓ€tsanforderungen an den Fahrer 31
2.1.3Pflichten des Fahrers 32
2.1.4Untersagte TΓ€tigkeiten β Sicherheit und Garantie 34
2.1.5Sicherheitsbeschriftung und Zeichen auf der Maschine 37
2.1.6Handsignale 41
2.2Γkologische und hygienische GrundsΓ€tze 44
2.2.1Hygienische GrundsΓ€tze 44
2.2.2Γkologische GrundsΓ€tze 44
2.3Konservierung und Lagerung der Maschine 45
2.3.1Kurzfristige Konservierung und Lagerung ΓΌber 1 Γ· 2 Monate 45
2.3.2Konservierung und Lagerung lΓ€nger als 2 Monate 45
2.3.3Entkonservierung und Durchsicht der neu gelieferten Maschine 46
2.4Entsorgung der Maschine nach Ablauf ihrer Lebensdauer 47
2.5Maschinenbeschreibung 48
2.6Bedienungselemente und KontrollgerΓ€te 50
2.6.1Displaybedienung β Betriebsbildschirm 71
2.6.2Displaybedienung β Informationsbildschirm 78
2.6.3Displaybedienung β Servicebildschirm 84
2.6.4Display abgetrennt 87
2.7Bedienung und Benutzung der Maschine 88
2.7.1Starten des Motors 89
2.7.2Fahren und Reversieren 95
2.7.3Anhalten der Maschine und des Motors 101
2.7.4Not-Halt der Maschine 101
2.7.5Panikreaktion 103
2.7.6Parken der Maschine 103
2.7.7ACE Force 104
2.7.7.1Bildschirm zur Parametereinstellung 106
2.7.7.2Doppeltes Springen der Bandage 107
2.7.8Anheben und Herablassen der Kabine 108
2.7.9Nachbelastung der RΓ€der durch FlΓΌssigkeit 110
2.7.10Schiebeschild 112
2.8Maschinentransport 114
2.8.1Aufladen der Maschine 115
2.8.1.1Aufladen der Maschine mittels der Auffahrtrampe 115
2.8.1.2Aufladen der Maschine mittels dem Kran 116
2.9Sonderbedingungen der Maschinenbenutzung 117
2.9.1Sicherheitsfunktionen und Notbetrieb (Limp Mode) 117
2.9.1.1Auf dem Display abgebildete Symbole 118
2.9.1.2Umschalten in Notbetrieb (Limp Mode) 119
2.9.1.3Verlassen des Notbetriebs (Limp Mode) 120
2.9.2Abschleppen der Maschine 121
2.9.3Maschinenbetrieb in der Einlaufzeit 126
2.9.4Arbeit der Maschine bei niedrigen Temperaturen 126
2.9.5Arbeit bei hΓΆheren Temperaturen und Feuchtigkeit 126
2.9.6Arbeit in hΓΆheren Lagen ΓΌber dem Meeresspiegel 127
2.9.7Arbeit der Maschine in staubiger Umgebung 127
2.9.8Fahren mit Vibration auf verdichtetem und hartem Material 127
3 HANDBUCH FΓR WARTUNG 129
3.1Sicherheit und andere MaΓnahmen bei der Wartung der Maschine 131
3.1.1Sicherheit bei der Wartung der Maschine 131
3.1.2BrandschutzmaΓnahmen beim Austausch der BetriebsfΓΌllungen 131
3.1.3Umweltschutz- und HygienegrundsΓ€tze 132
3.2Spezifizierung der FΓΌllungen 133
3.2.1MotorΓΆl 133
3.2.2Kraftstoff 134
3.2.3KΓΌhlmittel 135
3.2.4HydraulikΓΆl 136
3.2.5GetriebeΓΆl 136
3.2.6DEF (AdBlue) 136
3.2.7Schmierfett 137
3.2.8FlΓΌssigkeit fΓΌr die Scheibenwascher 137
3.2.9KΓΌhlflΓΌssigkeit der Bandage 137
3.2.10KlimaanlagenfΓΌllung 137
3.2.11Γl des Vibrators 137
3.3FΓΌllungen 138
3.4Tabelle der Schmierung und Wartung 139
3.5Schmier- und Serviceplan 142
3.6Einzelne Arbeiten bei der Wartung 143
Jede 20 Betriebsstunden (tΓ€glich) 144
3.6.1Γlkontrolle im Motor 144
3.6.2Kontrolle der KΓΌhlflΓΌssigkeit des Motors 145
3.6.3Γlkontrolle im HydraulikbehΓ€lter 146
3.6.4Kraftstoffkontrolle 147
3.6.5Kontrolle der DEF (AdBlue)-Menge 148
3.6.6Kontrolle des Ventilatorzustands 151
3.6.7Kontrolle des Staubventils des Luftfilters 151
3.6.8Kontrolle der Warn- und Kontrolleinrichtungen 152
3.6.9DichtheitsprΓΌfung des Motors 154
3.6.10DichtheitsprΓΌfung des Auspuffsystems 154
3.6.11Reinigung des Wasserabscheiders am Kraftstofffilter 155
3.6.12Bremstest 156
3.6.12.1Kontrolllampe Parkbremse 156
3.6.12.2Kontrolle der Notbremse 157
3.6.12.3Kontrolle der Betriebsbremse 158
Jede 100 Betriebsstunden (wΓΆchentlich) 159
3.6.13Kontrolle des Reifendrucks 159
Jede 250 Betriebsstunden (3 Monate) 160
3.6.14Kontrolle des LuftfilterfΓΌhlers 160
3.6.15Schmierung der Maschine 162
3.6.16Kontrolle des Γles im Vibrator 165
3.6.17Γlkontrolle in den Fahrwerkgetrieben 166
3.6.18Kontrolle der Noppensegmente 167
3.6.19Kontrolle des Sitzschalters 167
Jede 500 Betriebsstunden (6 Monate) 168
3.6.20MotorΓΆlwechsel 168
3.6.21Kraftstofffilter wechseln 171
3.6.22Wechsel der Luftfiltereinlagen 173
3.6.23Wechsel des DEF (AdBlue)-Filters 175
3.6.24Kontrolle der KΓΌhlflΓΌssigkeit des Motors 178
3.6.25Wechsel des KabinenlΓΌftungs- und Heizungsfilters 179
3.6.26Kontrolle der Elektroinstallation 180
3.6.27Wechsel der Luftfiltereinlagen der Klimaanlage 180
3.6.28Kontrolle des Anziehens der Schrauben der RΓ€der 180
Jede 1000 Betriebsstunden (1 Jahr) 181
3.6.29Kontrolle des Motorriemens 181
3.6.30Γlwechsel in den Fahrwerkgetrieben 182
3.6.31Kontrolle der Saugleitung des Motors 183
3.6.32Kontrolle der Batterie 184
3.6.33Kontrolle des Motors 185
3.6.34Kontrolle des DΓ€mpfungssystems 185
3.6.35Kontrolle der Befestigung des Klimaanlagenkompressors 187
3.6.36Diagnostik des Motors und der Maschine 187
Jede 2000 Betriebsstunden (2 Jahre) 188
3.6.37Γlaustausch im Vibrator 188
3.6.38Reinigung und Kontrolle des Klimaanlagensystems 189
3.6.39Wechsel des HydraulikΓΆls und des Filters 190
3.6.40Reinigung des Saugfilters fΓΌr das Anheben und Absenken der Kabine 196
3.6.41Austausch des EntlΓΌftungsstopfens 197
Jede 6000 Betriebsstunden 198
3.6.42MotorkΓΌhlmittelwechsel 198
Wartung nach Bedarf 200
3.6.43KraftstoffsystementlΓΌftung 200
3.6.44Regeneration der Verschmutzung des SCR-Katalysators (Selective Catalytic Reduction / selektive katalytische Reduktion) 201
3.6.45Regeneration der Verstopfung des DPF-Filters (Diesel Particulate Filter / Dieselpartikelfilter) 203
3.6.46Reinigung des KΓΌhlers 204
3.6.47Reinigung der Maschine 205
3.6.48Einstellen der Abstreifer 206
3.6.49KΓΌhlmischung der Bandage 207
3.6.50Papierwechsel im Drucker 208
3.6.51Aufladen der Batterie 210
3.6.52Kontrolle der Schraubverbindungen 211
3.7StΓΆrungen 213
3.7.1Maschinenfehler 214
3.7.2Durch Sicherheitsfunktion hervorgerufener Fehler 216
3.7.3Fehler der EingΓ€nge 217
3.7.4Fehler der AusgΓ€nge 218
3.7.5Fehler ACE 219
3.7.6Systemfehler 220
3.7.7Motorfehler 221
3.8Anlagen 246
Schema der Elektroinstallation 246
Hydraulikschema – Radsperre 254
Hydraulikschema – ATC Differentialsperre 256
Ersatzteiltabelle 258
