AMMANN ARX 23-2 ARX 26-2 РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ PDF
$24.95
Ammann ARX 23-2/26-2 Tandem Roller Manual (Kubota D1803-M-DI-E3B) guides maintenance for EU Stage IIIA, U.S. EPA Tier 4i compliance, ensuring efficient operation and longevity of the equipment.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN ARX 23-2 ARX 26-2 ТАНДЕМНЫЙ КАТОК KUBOTA D1803-M-DI-E3B EU Stage IIIA, U.S. EPA Tier 4i РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 23-2 ARX 26-2 ТАНДЕМНЫЙ КАТОК KUBOTA D1803-M-DI-E3B EU Stage IIIA, U.S. EPA Tier 4i РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ – PDF DOWNLOAD
ARX 23-2 KU St IIIA / T4i Product Identification Number 3007951 –
ARX 26-2 KU St IIIA / T4i Product Identification Number 3005357 –
Language : Russian
Pages : 196
Downloadable : Yes
File Type : PDF

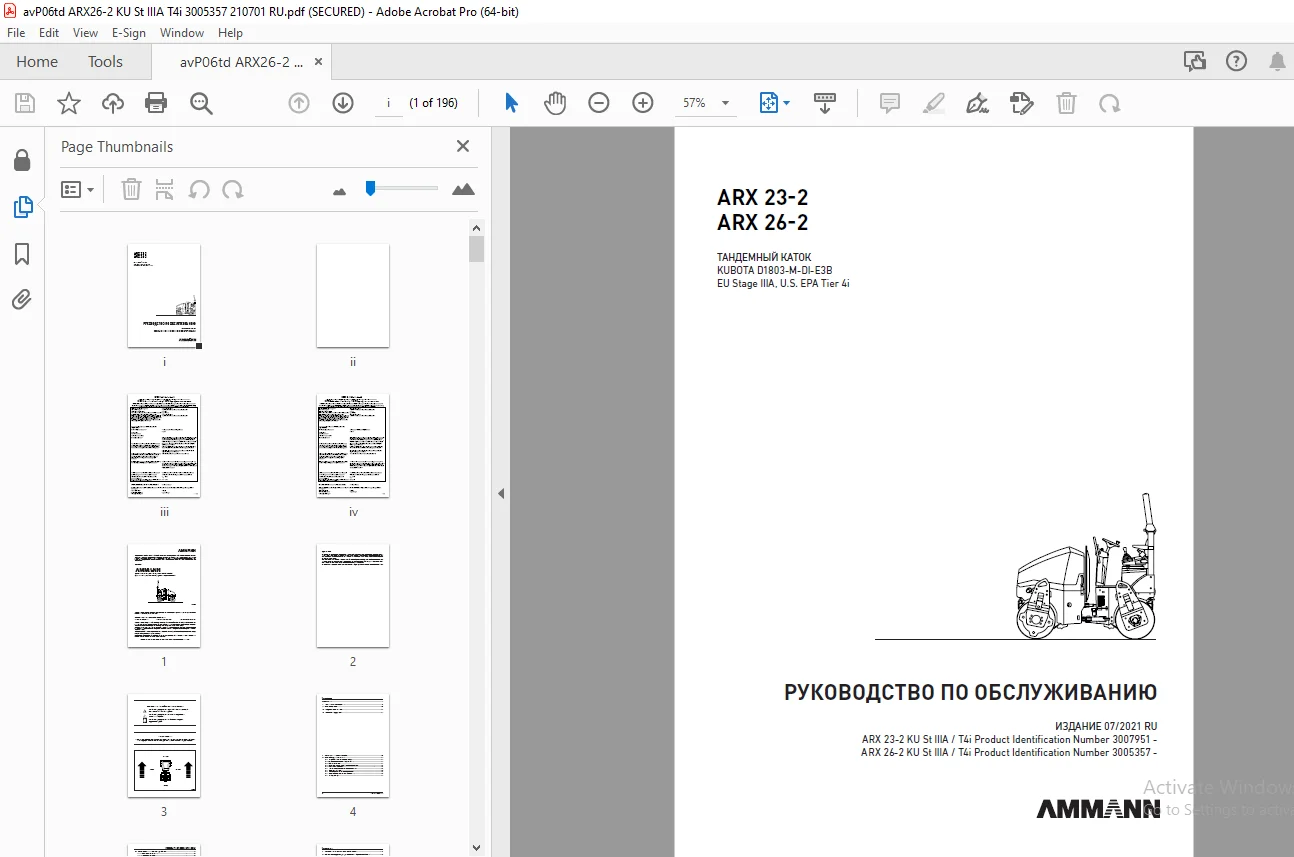

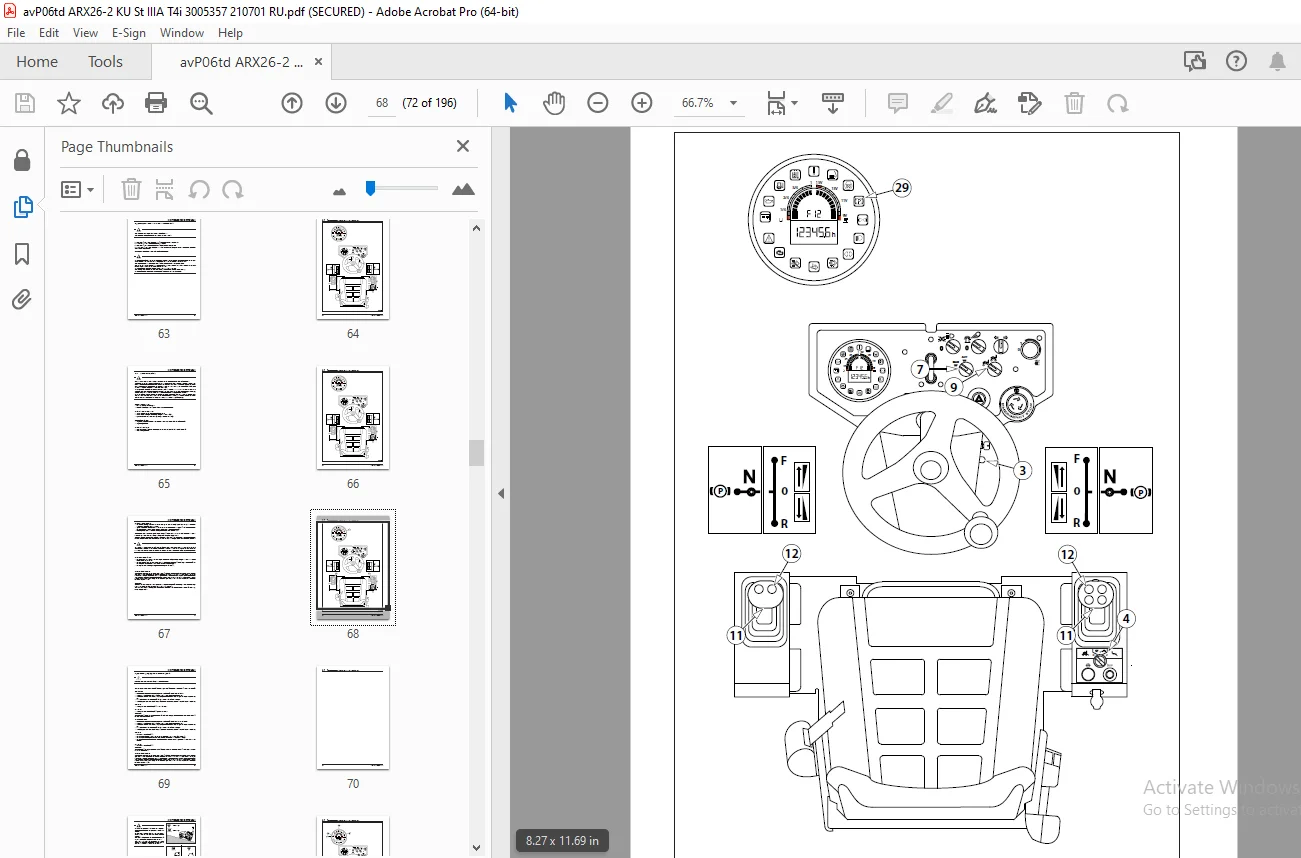

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 23-2 ARX 26-2 ТАНДЕМНЫЙ КАТОК KUBOTA D1803-M-DI-E3B EU Stage IIIA, U.S. EPA Tier 4i РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ – PDF DOWNLOAD
Содержание 8
1 ТЕХНИЧЕСКОЕ РУКОВОДСТВО 13
1 1Основные данные 14
1 2Габаритная схема машины 16
1 3Техническая информация 18
2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 23
2 1Основные меры безопасности 25
2 1 1Меры безопасности при эксплуатации машины 25
2 1 1 1До начала выполнения уплотнительных работ 25
2 1 1 2Работа в опасной зоне 25
2 1 1 3Обеспечение эксплуатирующей стороной мер безопасности 26
2 1 1 4 Защитная конструкция ROPS 26
2 1 2Требования, предъявляемые к квалификации оператора 27
2 1 3Обязанности оператора 28
2 1 4Запрещенные действия – безопасность и гарантии 29
2 1 5Предупреждающие надписи и знаки на машине 31
2 1 6Сигнальные жесты 35
2 2Экологические и гигиенические требования 38
2 2 1Гигиенические требования 38
2 2 2Экологические требования 38
2 3Консервация и хранение 39
2 3 1Кратковременная консервация и хранение в течение 1–2 месяцев 39
2 3 2Консервация и хранение машины в течение более 2 месяцев 39
2 3 3Снятие машины с консервации 41
2 4Утилизация машины после завершения срока службы 43
2 5Описание машины 44
2 6Контрольные приборы и органы управления 46
2 6 1Приборная панель и панели управления 47
2 7Управление и использование машины 64
2 7 1Пуск двигателя 65
2 7 2Движение и задний ход 69
2 7 3Остановка машины и выключение двигателя 77
2 7 4Аварийный останов машины 77
2 7 5Стоянка машины 79
2 7 6Режим аварийной остановки 79
2 7 7Орошение 81
2 7 8Система ACE Force (по заказу) 81
2 7 9Инфратермометр (по заказу) 82
2 7 10Подъем и опускание защитной рамы ROPS 88
2 7 10 1Опускание и подъем рамы ROPS с пластмассовой крышей 90
2 7 11Готовность компьютезированной дистанционной связи 96
2 7 12Кромкообразователь (Опция) 97
2 7 13Режим калибровки 98
2 7 14Опускание и подъем пластмассовой крыши 101
2 8Транспортировка машины 103
2 8 1Погрузка машины 104
2 8 1 1Погрузка машины при помощи погрузочной платформы 104
2 8 1 2Погрузка машины при помощи крана 105
2 9Особые условия использования машины 106
2 9 1Буксировка машины 106
2 9 2Перестановка вальцов 108
2 9 3Эксплуатация машины в период обкатки 109
2 9 4Работа машины при низкой температуре 109
2 9 5Эксплуатация машины в условиях высокой температуры и влажности 109
2 9 6Эксплуатация машины на большой высоте над уровнем моря 109
2 9 7Эксплуатация машины в условиях высокой запыленности 110
2 9 8Передвижение с вибрацией по уплотненной и твердой поверхности 110
3 ПОСОБИЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 111
3 1Безопасность и другие меры при техническом обслуживании машины 113
3 1 1Безопасность при техническом обслуживании машины 113
3 1 2Противопожарные меры при замене рабочих жидкостей 113
3 1 3Экологические и гигиенические требования 114
3 2Характеристики рабочих жидкостей 115
3 2 1Моторное масло 115
3 2 2Топливо 116
3 2 3Охлаждающая жидкость 117
3 2 4Гидравлическое масло 118
3 2 5Пластичная смазка 118
3 2 6Эмульсия 118
3 3Наполнители 119
3 4Таблица смазки и технического обслуживания 120
3 5План смазки и сервисных работ 122
3 6Операции смазки и технического обслуживания 123
Каждые 20 часов эксплуатации (ежедневно) 124
3 6 1Проверка топлива 124
3 6 2Проверка масла в двигателе 125
3 6 3Проверка охлаждающей жидкости двигателя 126
3 6 4Проверка масла в гидравлическом баке 127
3 6 5Чистка радиатора гидравлического масла 128
3 6 6Проверка воздушного фильтра 129
3 6 7Проверка уровня эмульсии для орошения 130
3 6 8Дополнение бака орошения 131
3 6 9Наладка скребков 131
3 6 10Проверка индикаторов и контрольных приборов 132
3 6 11Проверка герметичности двигателя 134
3 6 12Проверка состояния вентилятора и ремня двигателя 134
3 6 13Испытания тормозов 135
3 6 13 1Проверка стояночного тормоза 135
3 6 13 2Проверка аварийного тормоза 136
3 6 13 3Проверка рабочего тормоза 137
3 6 14Проверка герметичности топливной и гидравлической систем 138
Каждые 50 часов эксплуатации 139
3 6 15Контроль шлангов и скоб 139
3 6 16Проверка аккумулятора 140
Каждые 100 часов эксплуатации 141
3 6 17Очистка воздушного фильтра 141
3 6 18Чистка сепаратора воды в топливном фильтре 142
3 6 19Смазка машины 143
3 6 20Проверка давления в шинах 144
Каждые 250 часов эксплуатации 145
3 6 21Замена топливного фильтра 145
3 6 22Замена масла в двигателе 146
3 6 23Проверка шлангов радиатора двигателя и их укрепления 148
3 6 24Проверка шлангов и крепления хомутов 148
3 6 25Очистка фильтра орошения 149
3 6 26Проверка всасывающего трубопровода двигателя 150
Каждые 500 часов эксплуатации, но не реже чем 1 раз в год 151
3 6 27Очистка топливного бака 151
3 6 28Проверка электропроводки 152
3 6 29Замена вставки фильтра сепаратора топлива 152
3 6 30Проверка и регулировка зазора клапанов 153
3 6 31Очистка радиатора двигателя 153
3 6 32Проверка резинометаллических частей радиатора двигателя 154
Каждые 1000 часов эксплуатации 155
3 6 33Замена гидравлического масла и фильтра 155
3 6 34Замена вставок воздушного фильтра 157
3 6 35Проверка амортизационной системы 159
3 6 36Проверка опоры качения 160
3 6 37Проверка шарнирного соединения 160
Каждые 2000 часов эксплуатации 161
3 6 38Замена ремня двигателя 161
3 6 39Замена охлаждающей жидкости двигателя 161
3 6 40Замена шлангов системы охлаждения 163
3 6 41Замена резинометаллических частей радиатора двигателя 163
3 6 42Замена шлангов топливной системы 164
3 6 43Замена шлангов всасывания 164
Техническое обслуживание по мере необходимости 165
3 6 44Замена газовой пружины 165
3 6 45Очистка сепаратора воды 166
3 6 46Очистка водяного бака 166
3 6 47Чистка машины 167
3 6 48Слив воды из контура орошения перед зимним сезоном 168
3 6 49Удаление воздуха из топливной системы 168
3 6 50Зарядка аккумуляторной батареи 170
3 6 51Проверка затяжки резьбовых соединений 171
3 7Неисправности 173
3 7 1Список кодов неисправностей, отображаемых на дисплее 174
3 8Приложения 182
Схема электропроводки 182
Гидравлическая схема ARX 23-2 T4i, ARX 26-2 T4i 188
Гидравлическая схема ARX 23-2C, ARX 26-2C 190
Таблица запасных частей для регулярного техобслуживания 192
Комплектация набора фильтров, рассчитанного на 250 часов работы (4-760243) 193
Комплектация набора фильтров, рассчитанного на 500 часов работы (4-760244) 193
Комплектация набора фильтров, рассчитанного на 1000 часов работы (4-760245) 193
