AMMANN ARX 23-2 ARX 26-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUEL UTILISATEUR – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 23-2 ARX 26-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUEL UTILISATEUR – PDF DOWNLOAD
ARX 23-2 KU St V / T4f Product Identification Number 3004560 –
ARX 26-2 KU St V / T4f Product Identification Number 3004562 –
Language : French
Pages : 200
Downloadable : Yes
File Type : PDF

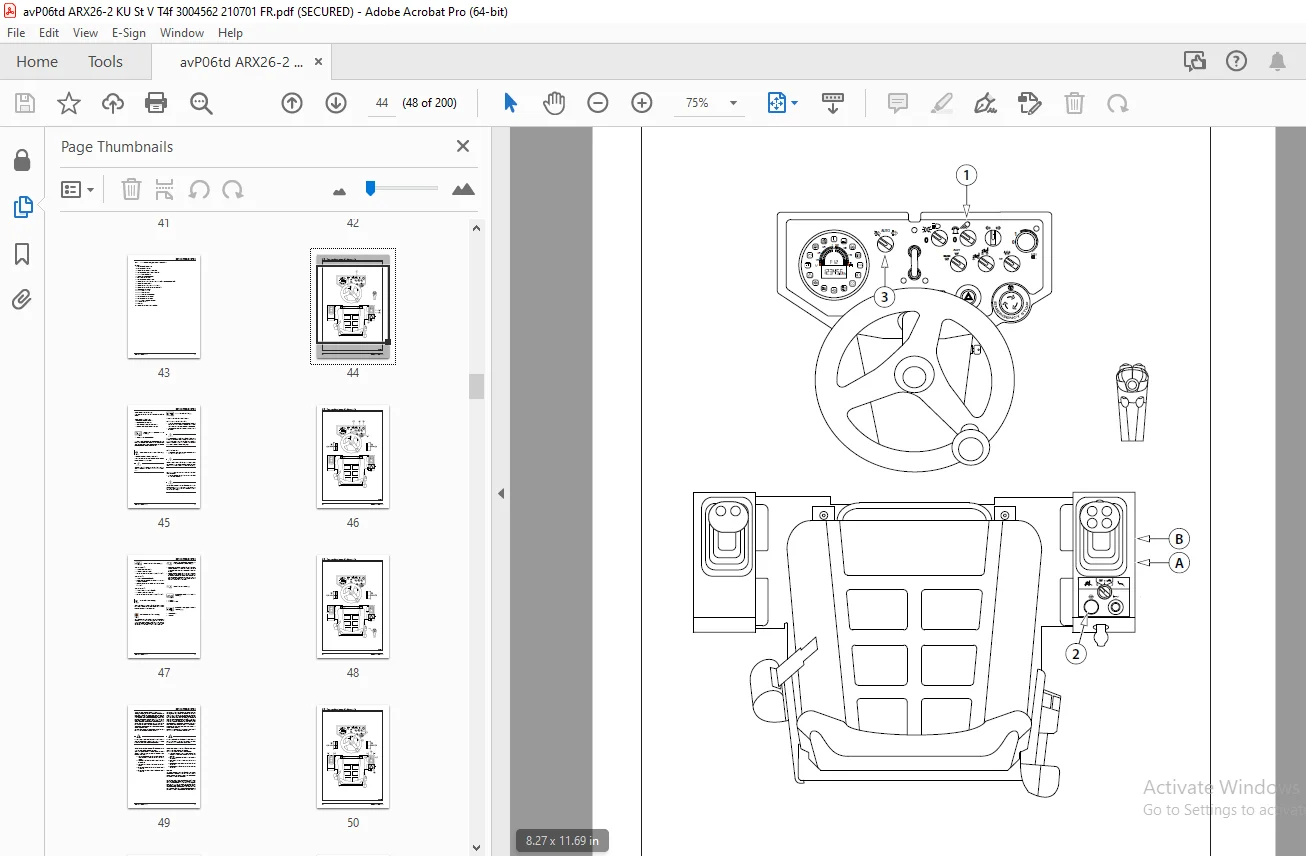

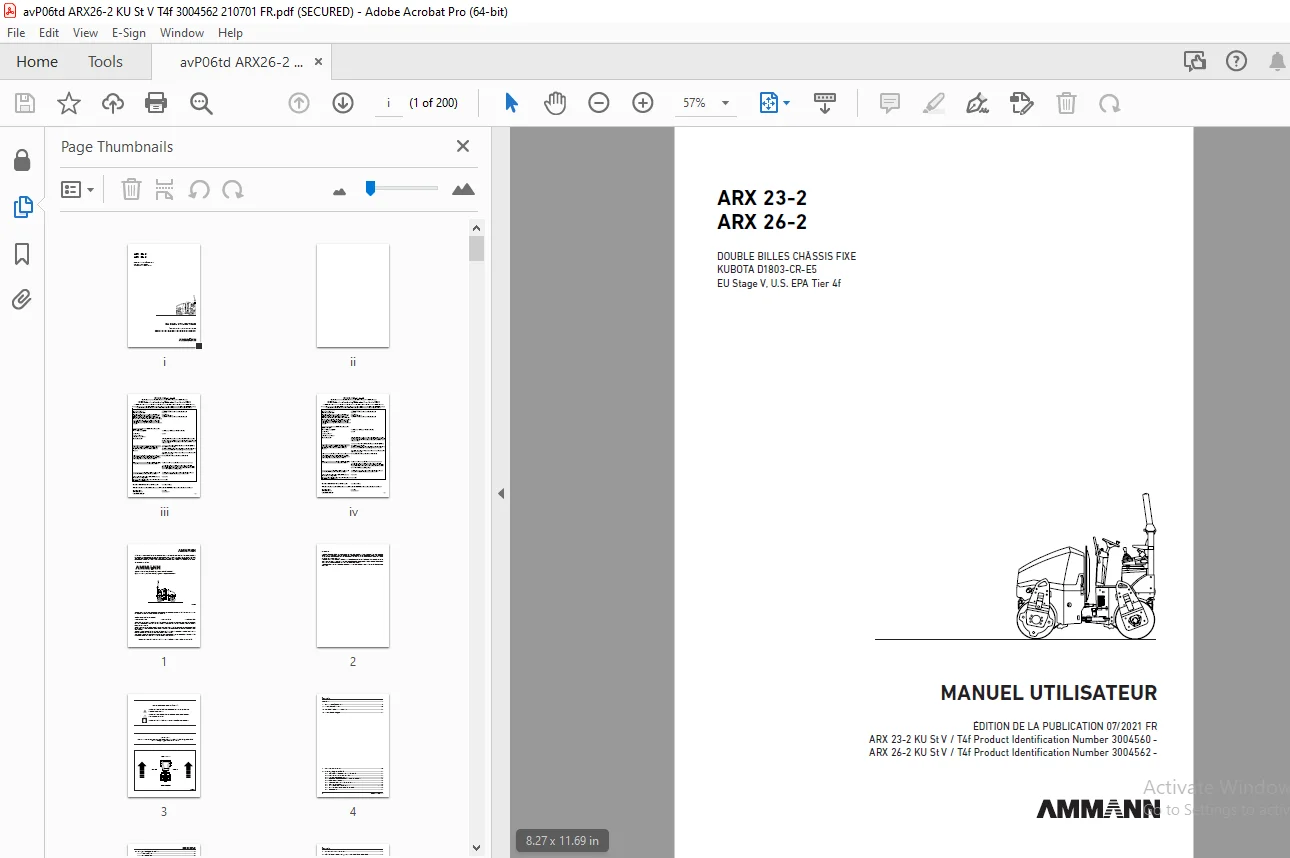

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 23-2 ARX 26-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUEL UTILISATEUR – PDF DOWNLOAD
Sommaire 8
1 GUIDE DES SPÉCIFICATIONS 13
1.1Informations générales 14
1.2Schéma dimensionnel de la machine 16
1.3Informations techniques 18
2 NOTICE D’EXPLOITATION 23
2.1Mesures principales de sécurité 25
2.1.1 Mesures de sécurité à prendre durant l’utilisation de l’engin 25
2.1.1.1 Avant de démarrer de travaux de compactage 25
2.1.1.2 Travail dans un espace dangereux 25
2.1.1.3 Mise à disposition des mesures de sécurité de la part de l’exploitant 26
2.1.1.4. Châssis de protection ROPS 26
2.1.2 Exigences relatives à la qualification de l’opérateur 27
2.1.3 Obligations du conducteur 28
2.1.4 Activités interdites – sécurité et garantie 29
2.1.5 Inscriptions de sécurité et marques utilisées sur l’engin 31
2.1.6 Signaux manuels 35
2.2Principes écologiques et sanitaires 38
2.2.1 Précautions sanitaires 38
2.2.2 Principes écologiques 38
2.3Conservation et stockage 39
2.3.1 Conservation de courte durée et stockage pour une durée de 1 à 2 mois 39
2.3.2 Conservation et stockage pour une durée supérieure à 2 mois 39
2.3.3 Déconservation de l’engin 41
2.4Liquidation de l’engin à la fin de sa durée de vie 43
2.5Descriptif de l’engin 44
2.6Commandes et appareils de contrôle 46
2.6.1 Tableau de bord et panneaux de commande 47
2.7Commandes et utilisation de l’engin 64
2.7.1 Démarrage du moteur 65
2.7.2 Déplacement et marche arrière 69
2.7.3 Arrêt de l’engin et du moteur 77
2.7.4 Arrêt d’urgence de l’engin 77
2.7.5 Stationnement de l’engin 79
2.7.6 Réaction de panique 79
2.7.7 Arrosage 81
2.7.8 ACE Force (Équipements en option) 81
2.7.9 Thermomètre à infrarouges (équipement en option) 82
2.7.10 Télématiques readiness 88
2.7.11 Rogneur (équipements en option) 89
2.7.12 Soulèvement et abaissement du châssis ROPS 90
2.7.12.1 Abaissement et soulèvement du châssis ROPS avec un toit en plastique 92
2.7.13 Mode de calibration 98
2.7.14 Principe de l’utilisation de l’engin doté d’un filtre DPF (Diesel particulate filter / Filtre des particules solides) 101
2.7.14.1 Filtre des particules solides (DPF) 101
2.7.14.2 Régénération du filtre des particules solides (DPF) 102
2.7.14.2.1 Régénération passive 103
2.7.14.2.2 Régénération automatique active 103
2.7.14.2.2.1 Repoussement de la régénération du filtre DPF 104
2.7.14.2.3 Régénération active de stationnement 104
2.7.14.3 Encrassement du filtre des particules solides (DPF) 106
2.7.15 Abaissement et soulèvement du toit en plastique 107
2.8Transport de l’engin 109
2.8.1 Chargement de l’engin 110
2.8.1.1 Chargement de l’engin à l’aide d’une rampe 110
2.8.1.2 Chargement de l’engin à l’aide d’une grue 111
2.9Conditions spéciales relatives à l’utilisation de l’engin 112
2.9.1 Remorquage de l’engin 112
2.9.2 Décalage latéral des billes 114
2.9.3 Exploitation de l’engin durant le rodage 115
2.9.4 Utilisation de l’engin à basses températures 115
2.9.5 Utilisation de l’engin à hautes températures et en cas de forte humidité 115
2.9.6 Utilisation de l’engin à haute altitude 115
2.9.7 Utilisation de l’engin dans un environnement poussiéreux 116
2.9.8 Déplacement avec vibrations sur des matériaux compacts et durs 116
3 MANUEL DE LA MAINTENANCE 117
3.1Sécurité et d’autres mesures à prendre lors de la maintenance de l’engin 119
3.1.1 Sécurité lors de la maintenance de l’engin 119
3.1.2 Mesures de lutte contre l’incendie lors de la vidange des liquides de fonctionnement 119
3.1.3 Principes écologiques et sanitaires 120
3.2Spécification des remplissages 121
3.2.1 Huile de moteur 121
3.2.2 Carburant 122
3.2.3 Liquide réfrigérant 123
3.2.4 Huile hydraulique 124
3.2.5 Graisse 124
3.2.6 Émulsion 124
3.3Recharges 125
3.4Tableau de graissage et de maintenance 126
3.5Plan de graissage et de maintenance 128
3.6Opérations de graissage et de maintenance 129
Toutes les 20 heures d’exploitation (tous les jours) 130
3.6.1 Contrôle du carburant 130
3.6.2 Contrôle de l’huile dans le moteur 131
3.6.3 Contrôle du réfrigérant du moteur 132
3.6.4 Contrôle de l’huile dans le réservoir hydraulique 133
3.6.5 Nettoyage du radiateur de l’huile hydraulique 134
3.6.6 Contrôle du filtre à air 135
3.6.7 Contrôle du niveau de l’émulsion d’arrosage 136
3.6.8 Contrôle des flexibles et attaches 136
3.6.9 Recharge du réservoir de l’arrosage 137
3.6.10 Réglage des racleurs 137
3.6.11 Contrôle des équipements d’avertissement et de contrôle 138
3.6.12 Contrôle de l’étanchéité du moteur 140
3.6.13 Contrôle de l’état du ventilateur et de la courroie du moteur 140
3.6.14 Test de freins 141
3.6.14.1 Voyant du frein de stationnement 141
3.6.14.2 Contrôle du frein d’urgence 142
3.6.14.3 Contrôle du frein d’exploitation 143
3.6.15 Contrôle de l’étanchéité du système hydraulique et de l’installation d’alimentation en carburant 144
Toutes les 50 heures d’exploitation 145
3.6.16 Contrôle de la batterie 145
3.6.17 Nettoyage du séparateur à l’eau du filtre à carburant 146
Toutes les 100 heures d’exploitation 147
3.6.18 Graissage de l’engin 147
3.6.19 Contrôle de la pression des pneus 148
Toutes les 250 heures d’exploitation 149
3.6.20 Contrôle des flexibles et fixation des raccords 149
3.6.21 Nettoyage du filtre de l’arrosage 150
3.6.22 Vidange de l’huile du moteur 151
3.6.23 Contrôle des flexibles et de leur fixation du radiateur du moteur 154
3.6.24 Nettoyage du filtre à air 154
Toutes les 500 heures d’exploitation, cependant au moins 1x par an 155
3.6.25 Remplacement du filtre à carburant 155
3.6.26 Contrôle de l’installation électrique 156
3.6.27 Remplacement de la cartouche principale du filtre à air 156
3.6.28 Remplacement du filtre du séparateur de carburant 157
3.6.29 Contrôle des métaux-caoutchoucs du radiateur du moteur 157
Toutes les 1 000 heures d’exploitation 158
3.6.30 Remplacement de l’huile hydraulique et des filtres 158
3.6.31 Remplacement des cartouches du filtre à air 160
3.6.32 Contrôle du système d’amortissement 162
3.6.33 Contrôle de l’étai oscillant 162
3.6.34 Contrôle du raccord articulé 163
3.6.35 Remplacement de la cartouche du séparateur d’huile 163
3.6.36 Nettoyage du réservoir à carburant 164
3.6.37 Contrôle et réglage du jeu des valves 164
Toutes les 2000 heures d’exploitation 165
3.6.38 Vidange du réfrigérant du moteur 165
3.6.39 Remplacement de la courroie du moteur 166
Toutes les 3000 heures d’exploitation 167
3.6.40 Nettoyage du filtre DPF 167
3.6.41 Contrôle de la valve EGR 167
Maintenance en fonction des besoins 168
3.6.42 Remplacement du ressort à gaz 168
3.6.43 Nettoyage du séparateur d’eau 169
3.6.44 Nettoyage du réservoir à l’eau 169
3.6.45 Nettoyage de l’engin 170
3.6.46 Vidange de l’eau du circuit de l’arrosage avant la période hivernale 171
3.6.47 Purge du système à carburant 171
3.6.48 Regeneración de la obstrucción del filtro DPF (Diesel particulate filter / Filtro de partículas sólidas) 172
3.6.49 Rechargement de la batterie 173
3.6.50 Couples de serrage 174
3.7Défauts 177
3.8Annexes 178
Schéma de l’installation électrique 178
Schéma de l’hydraulique ARX 23-2, ARX 26-2 184
Schéma de l’hydraulique ARX 23-2C, ARX 26-2C 186
Tableau des pièces de rechange nécessaires à la réalisation de la maintenance régulière 188
Contenu du kit de filtres à remplacer au bout de 250 Mh (4-760215) 189
Contenu du kit de filtres à remplacer au bout de 500 Mh (4-760219) 189
Contenu du kit de filtres à remplacer au bout de 1000 Mh (4-760216) 189
Error codes 190
Messages displayed on the display 196
