AMMANN ARX 23-2 ARX 26-2 TANDEMOVΓ VΓLEC KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f NΓVOD K OBSLUZE – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 23-2 ARX 26-2 TANDEMOVΓ VΓLEC KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f NΓVOD K OBSLUZE – PDF DOWNLOAD
ARX 23-2 KU St V / T4f Product Identification Number 3004560 –
ARX 26-2 KU St V / T4f Product Identification Number 3004562 –
Language : Czech
Pages : 200
Downloadable : Yes
File Type : PDF

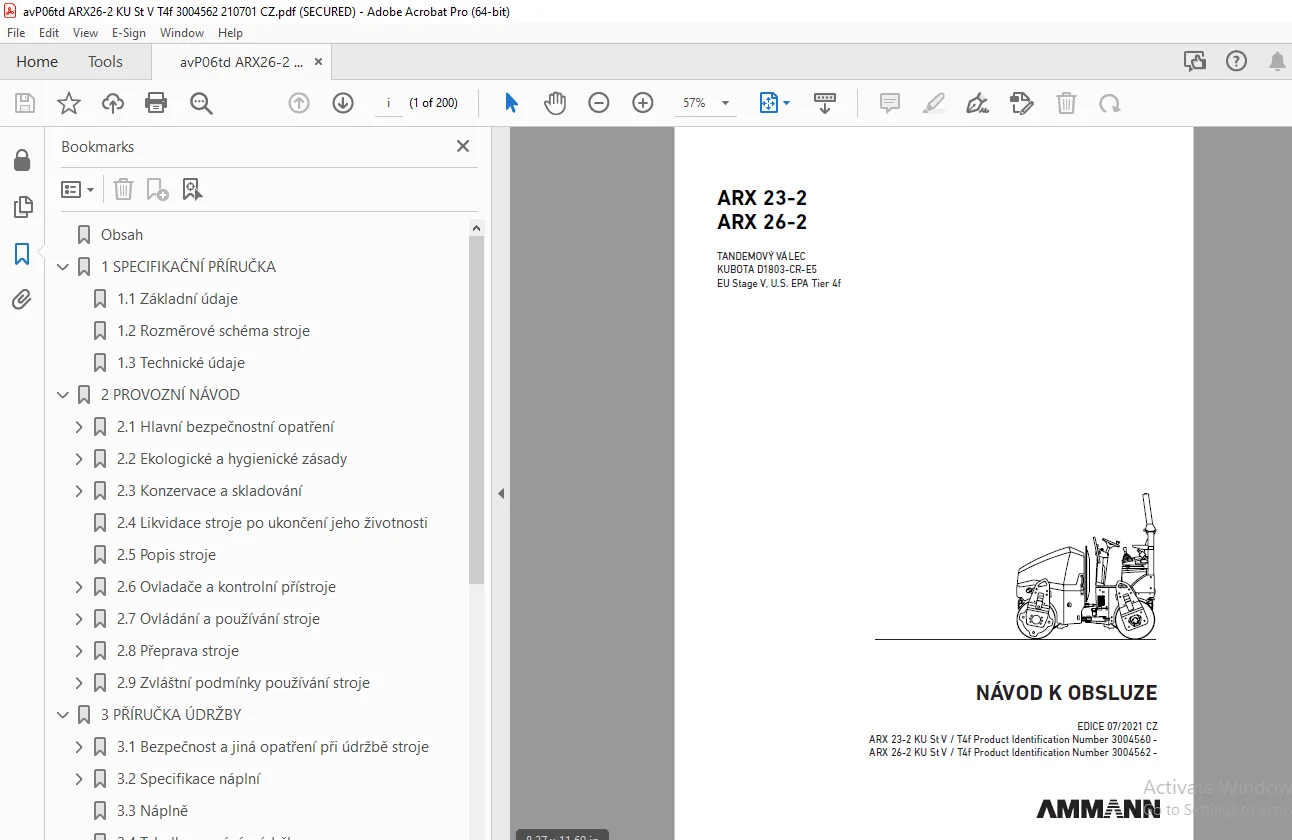

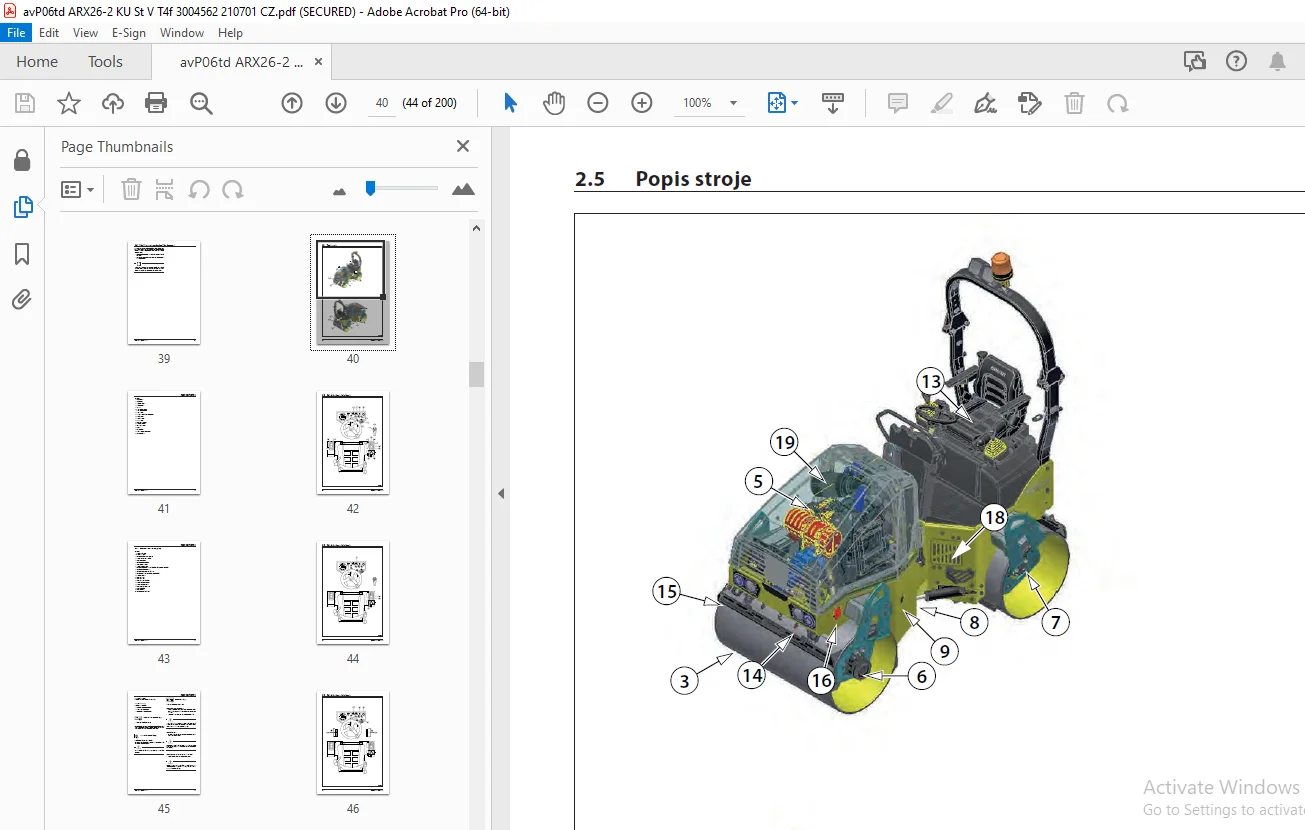

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 23-2 ARX 26-2 TANDEMOVΓ VΓLEC KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f NΓVOD K OBSLUZE – PDF DOWNLOAD
ObsahΒ 8
1 SPECIFIKAΔNΓ PΕΓRUΔKA 13
1.1ZΓ‘kladnΓ ΓΊdaje 14
1.2RozmΔrovΓ© schΓ©ma strojeΒ Β 16
1.3TechnickΓ© ΓΊdaje 18
2 PROVOZNΓ NΓVOD 23
2.1HlavnΓ bezpeΔnostnΓ opatΕenΓΒ Β 25
2.1.1BezpeΔnostnΓ opatΕenΓ pΕi provozu strojeΒ Β 25
2.1.1.1PΕed zahΓ‘jenΓm hutnΓcΓch pracΓ 25
2.1.1.2PrΓ‘ce v nebezpeΔnΓ©m prostoruΒ 25
2.1.1.3ZajiΕ‘tΔnΓ bezpeΔnostnΓch opatΕenΓ provozovatelem 26
2.1.1.4 OchrannΓ½ rΓ‘m ROPS 26
2.1.2PoΕΎadavky na kvalifikaci obsluhy stroje 27
2.1.3Povinnosti ΕidiΔeΒ Β 28
2.1.4ZakΓ‘zanΓ© Δinnosti – bezpeΔnost a zΓ‘ruka 29
2.1.5BezpeΔnostnΓ nΓ‘pisy a znaΔky pouΕΎitΓ© na stroji 31
2.1.6RuΔnΓ signΓ‘lyΒ 35
2.2EkologickΓ© a hygienickΓ© zΓ‘sadyΒ 38
2.2.1HygienickΓ© zΓ‘sadyΒ Β 38
2.2.2EkologickΓ© zΓ‘sadyΒ Β 38
2.3Konzervace a skladovΓ‘nΓΒ Β 39
2.3.1KrΓ‘tkodobΓ‘ konzervace a skladovΓ‘nΓ po dobu 1 Γ· 2 mΔsΓcΕ―Β 39
2.3.2Konzervace a skladovΓ‘nΓ stroje po dobu delΕ‘Γ neΕΎ 2 mΔsΓce 39
2.3.3OdkonzervovΓ‘nΓ stroje 41
2.4Likvidace stroje po ukonΔenΓ jeho ΕΎivotnosti 43
2.5Popis strojeΒ 44
2.6OvladaΔe a kontrolnΓ pΕΓstrojeΒ 46
2.6.1PΕΓstrojovΓ‘ deska a ovlΓ‘dacΓ panely 47
2.7OvlΓ‘dΓ‘nΓ a pouΕΎΓvΓ‘nΓ stroje 64
2.7.1StartovΓ‘nΓ motoruΒ Β 65
2.7.2Pojezd a reverzaceΒ 69
2.7.3ZastavenΓ stroje a vypnutΓ motoru 77
2.7.4NouzovΓ© zastavenΓ strojeΒ Β 77
2.7.5ParkovΓ‘nΓ strojeΒ Β 79
2.7.6PanickΓ‘ reakce 79
2.7.7KropenΓΒ 81
2.7.8ACE Force (vΓ½bava na pΕΓ‘nΓ) 81
2.7.9InfrateplomΔr (vΓ½bava na pΕΓ‘nΓ)Β 82
2.7.10Telematics readiness 88
2.7.11OΕezΓ‘vaΔ (VΓ½bava na pΕΓ‘nΓ) 89
2.7.12ZvedΓ‘nΓ a sklΓ‘pΔnΓ rΓ‘mu ROPSΒ Β 90
2.7.12.1SklΓ‘pΔnΓ a zvedΓ‘nΓ rΓ‘mu ROPS s plastovou stΕΓΕ‘kou 92
2.7.13KalibraΔnΓ mΓ³d 98
2.7.14ZΓ‘sady pouΕΎΓvΓ‘nΓ stroje s filtrem DPF (Diesel particulate filter / Filtr pevnΓ½ch ΔΓ‘stic)Β 101
2.7.14.1Filtr pevnΓ½ch ΔΓ‘stic (DPF)Β 101
2.7.14.2Regenerace filtru pevnΓ½ch ΔΓ‘stic (DPF)Β 102
2.7.14.2.1PasivnΓ regeneraceΒ 103
2.7.14.2.2AutomatickΓ‘ aktivnΓ regeneraceΒ 103
2.7.14.2.2.1PotlaΔenΓ regenerace filtru DPFΒ Β 104
2.7.14.2.3AktivnΓ regenerace parkovacΓΒ Β 104
2.7.14.3ZanesenΓ filtru pevnΓ½ch ΔΓ‘stic (DPF)Β Β 106
2.7.15SklΓ‘pΔnΓ a zvedΓ‘nΓ plastovΓ© stΕΓΕ‘kyΒ 107
2.8PΕeprava strojeΒ Β 109
2.8.1NaklΓ‘dΓ‘nΓ strojeΒ Β 110
2.8.1.1NaklΓ‘dΓ‘nΓ stroje pomocΓ nΓ‘jezdovΓ© rampyΒ 110
2.8.1.2NaklΓ‘dΓ‘nΓ stoje pomocΓ jeΕΓ‘bu 111
2.9ZvlΓ‘Ε‘tnΓ podmΓnky pouΕΎΓvΓ‘nΓ strojeΒ 112
2.9.1VleΔenΓ strojeΒ Β 112
2.9.2PΕesazenΓ bΔhounΕ―Β 114
2.9.3Provoz stroje v dobΔ zΓ‘bΔhuΒ Β 115
2.9.4PrΓ‘ce stroje za nΓzkΓ½ch teplot 115
2.9.5PrΓ‘ce stroje za vyΕ‘Ε‘Γch teplot a vlhkostiΒ 115
2.9.6PrΓ‘ce stroje ve vyΕ‘Ε‘Γch nadmoΕskΓ½ch vΓ½Ε‘kΓ‘ch 115
2.9.7PrΓ‘ce stroje v praΕ‘nΓ©m prostΕedΓΒ Β 116
2.9.8JΓzda s vibracΓ na zhutnΔnΓ½ch a tvrdΓ½ch materiΓ‘lechΒ Β 116
3 PΕΓRUΔKA ΓDRΕ½BYΒ Β 117
3.1BezpeΔnost a jinΓ‘ opatΕenΓ pΕi ΓΊdrΕΎbΔ strojeΒ Β 119
3.1.1BezpeΔnost pΕi ΓΊdrΕΎbΔ strojeΒ 119
3.1.2PoΕΎΓ‘rnΓ opatΕenΓ pΕi vΓ½mΔnΓ‘ch provoznΓch nΓ‘plnΓΒ 119
3.1.3EkologickΓ© a hygienickΓ© zΓ‘sady 120
3.2Specifikace nΓ‘plnΓ 121
3.2.1MotorovΓ½ olej 121
3.2.2Palivo 122
3.2.3ChladicΓ kapalinaΒ 123
3.2.4HydraulickΓ½ olejΒ 124
3.2.5MazacΓ tukΒ 124
3.2.6EmulzeΒ 124
3.3NΓ‘plnΔ 125
3.4Tabulka mazΓ‘nΓ a ΓΊdrΕΎbyΒ 126
3.5MazacΓ a servisnΓ plΓ‘nΒ 128
3.6Γkony mazΓ‘nΓ a ΓΊdrΕΎbyΒ Β 129
KaΕΎdΓ½ch 20 hodin provozu (dennΔ)Β Β 130
3.6.1Kontrola paliva 130
3.6.2Kontrola oleje v motoruΒ Β 131
3.6.3Kontrola chladicΓ kapaliny motoru 132
3.6.4Kontrola oleje v hydraulickΓ© nΓ‘drΕΎiΒ Β 133
3.6.5ΔiΕ‘tΔnΓ chladiΔe hydraulickΓ©ho olejeΒ 134
3.6.6Kontrola filtru vzduchuΒ Β 135
3.6.7Kontrola hladiny emulze kropenΓΒ 136
3.6.8Kontrola hadic a pΕΓchytek 136
3.6.9DoplnΔnΓ nΓ‘drΕΎe kropenΓΒ Β 137
3.6.10SeΕΓzenΓ Ε‘krabΓ‘kΕ―Β 137
3.6.11Kontrola vΓ½straΕΎnΓ½ch a kontrolnΓch zaΕΓzenΓ 138
3.6.12Kontrola tΔsnosti motoruΒ 140
3.6.13Kontrola stavu ventilΓ‘toru a Εemenu motoruΒ 140
3.6.14Test brzdΒ Β 141
3.6.14.1Kontrola parkovacΓ brzdy 141
3.6.14.2Kontrola nouzovΓ© brzdyΒ 142
3.6.14.3Kontrola provoznΓ brzdy 143
3.6.15Kontrola tΔsnosti palivovΓ© a hydraulickΓ© soustavy 144
KaΕΎdΓ½ch 50 hodin provozu 145
3.6.16Kontrola akumulΓ‘toru 145
3.6.17ΔiΕ‘tΔnΓ odluΔovaΔe vody na filtru palivaΒ Β 146
KaΕΎdΓ½ch 100 hodin provozu 147
3.6.18MazΓ‘nΓ stroje 147
3.6.19Kontrola tlaku v pneumatikΓ‘chΒ 148
KaΕΎdΓ½ch 250 hodin provozu 149
3.6.20Kontrola hadic a upevnΔnΓ sponΒ 149
3.6.21ΔiΕ‘tΔnΓ filtru kropenΓΒ Β 150
3.6.22VΓ½mΔna oleje v motoruΒ Β 151
3.6.23Kontrola hadic chladiΔe motoru a jejich upevnΔnΓΒ 154
3.6.24ΔiΕ‘tΔnΓ vzduchovΓ©ho filtru 154
KaΕΎdΓ½ch 500 hodin provozu – nejmΓ©nΔ vΕ‘ak 1x roΔnΔ 155
3.6.25VΓ½mΔna palivovΓ©ho filtruΒ 155
3.6.26Kontrola elektrickΓ© instalaceΒ 156
3.6.27VΓ½mΔna hlavnΓ vloΕΎky filtru vzduchuΒ 156
3.6.28VΓ½mΔna filtru odluΔovaΔe paliva 157
3.6.29Kontrola gumokovΕ― chladiΔe motoruΒ Β 157
KaΕΎdΓ½ch 1000 hodin provozuΒ Β 158
3.6.30VΓ½mΔna hydraulickΓ©ho oleje a filtrΕ―Β 158
3.6.31VΓ½mΔna vloΕΎek filtru vzduchuΒ Β 160
3.6.32Kontrola tlumicΓ soustavy 162
3.6.33Kontrola kyvnΓ© podpΔryΒ Β 162
3.6.34Kontrola kloubovΓ©ho spoje 163
3.6.35VΓ½mΔna vloΕΎky odluΔovaΔe olejeΒ 163
3.6.36ΔiΕ‘tΔnΓ palivovΓ© nΓ‘drΕΎeΒ 164
3.6.37Kontrola a seΕΓzenΓ vΕ―le ventilΕ― 164
KaΕΎdΓ½ch 2000 hodin provozuΒ Β 165
3.6.38VΓ½mΔna chladicΓ kapaliny motoru 165
3.6.39VΓ½mΔna Εemenu motoru 166
KaΕΎdΓ½ch 3000 hodin provozuΒ Β 167
3.6.40VΓ½mΔna filtru DPFΒ Β 167
3.6.41Kontrola EGR ventilu 167
ΓdrΕΎba dle potΕeby 168
3.6.42VΓ½mΔna plynovΓ© pruΕΎinyΒ Β 168
3.6.43ΔiΕ‘tΔnΓ odluΔovaΔe vodyΒ 169
3.6.44ΔiΕ‘tΔnΓ vodnΓ nΓ‘drΕΎe 169
3.6.45ΔiΕ‘tΔnΓ stroje 170
3.6.46VypuΕ‘tΔnΓ vody z okruhu kropenΓ pΕed zimnΓm obdobΓmΒ Β 171
3.6.47OdvzduΕ‘nΔnΓ palivovΓ©ho systΓ©muΒ 171
3.6.48Regenerace zanesenΓ©ho filtru DPF (Diesel particulate filter / Filtr pevnΓ½ch ΔΓ‘stic)Β 172
3.6.49NabΓjenΓ akumulΓ‘toru 173
3.6.50UtahovacΓ momentyΒ 174
3.7ZΓ‘vady 177
3.8PΕΓlohy 178
SchΓ©ma elektrickΓ© instalaceΒ Β 178
SchΓ©ma hydrauliky ARX 23-2, ARX 26-2 184
SchΓ©ma hydrauliky ARX 23-2C, ARX 26-2CΒ Β 186
Tabulka nΓ‘hradnΓch dΓlΕ― pravidelnΓ© ΓΊdrΕΎbyΒ 188
Obsah sady filtrΕ― 250 h (4-760215)Β 189
Obsah sady filtrΕ― 500 h (4-760219)Β 189
Obsah sady filtrΕ― 1000 h (4-760216)Β 189
ChybovΓ© kΓ³dy 190
ZprΓ‘vy zobrazenΓ© na displejiΒ 196
