AMMANN ARX 36-2 ARX 40-2 ARX 45-2 HASZNÁLATI UTASÍTÁS PDF
$24.95
Ammann ARX 36-2, ARX 40-2, ARX 45-2 tandem rollers with Kubota D1803-CR-TE5 engine, compliant with EU Stage V and U.S. EPA Tier 4f emissions. Használati utasítás provides essential usage instructions.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 KUBOTA D1803-CR-TE5 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 KUBOTA D1803-CR-TE5 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS – PDF DOWNLOAD
ARX 36-2 KU St V / T4f Product Identification Number 3017049 –
ARX 40-2 KU St V / T4f Product Identification Number 3016565 –
ARX 45-2 KU St V / T4f Product Identification Number 3017050 –
Language : Hungarian
Pages : 206
Downloadable : Yes
File Type : PDF

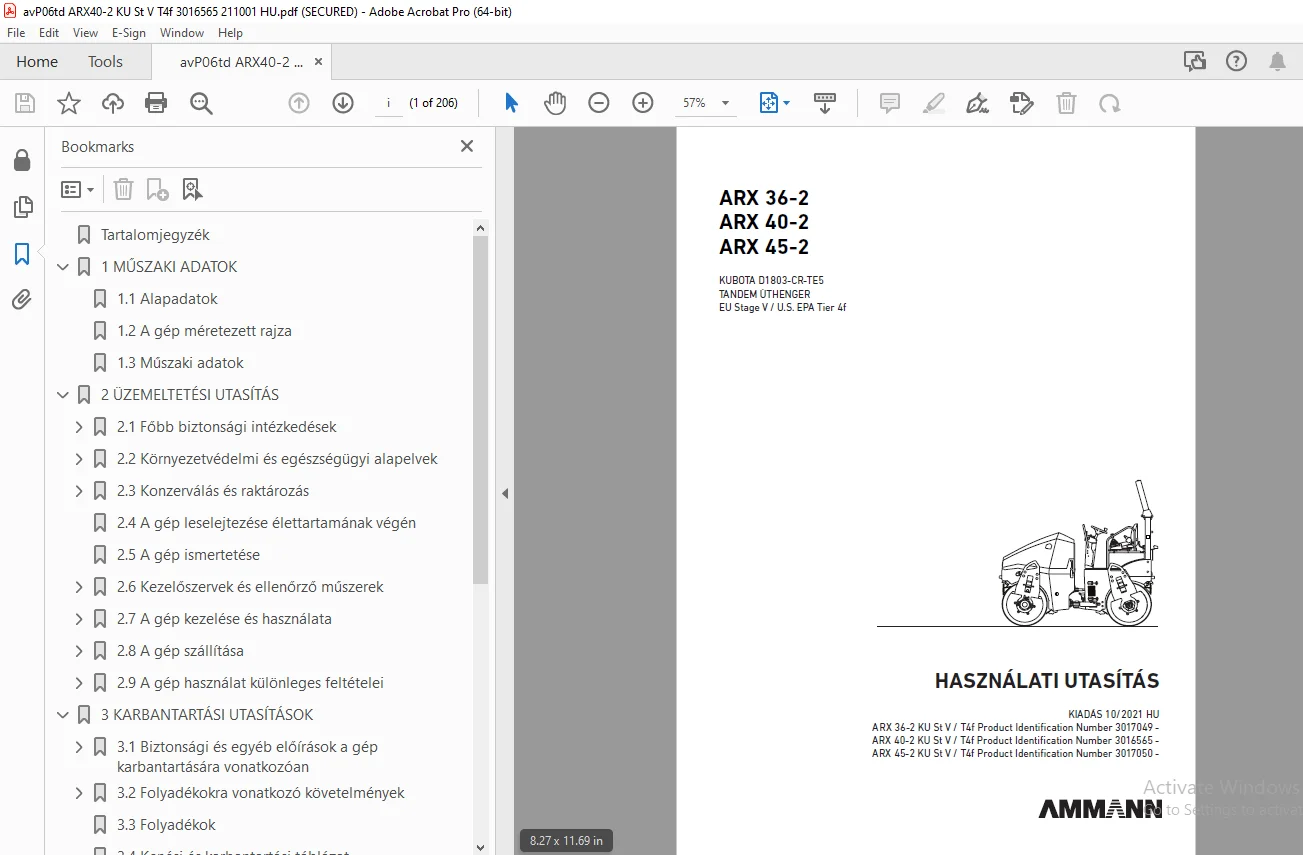

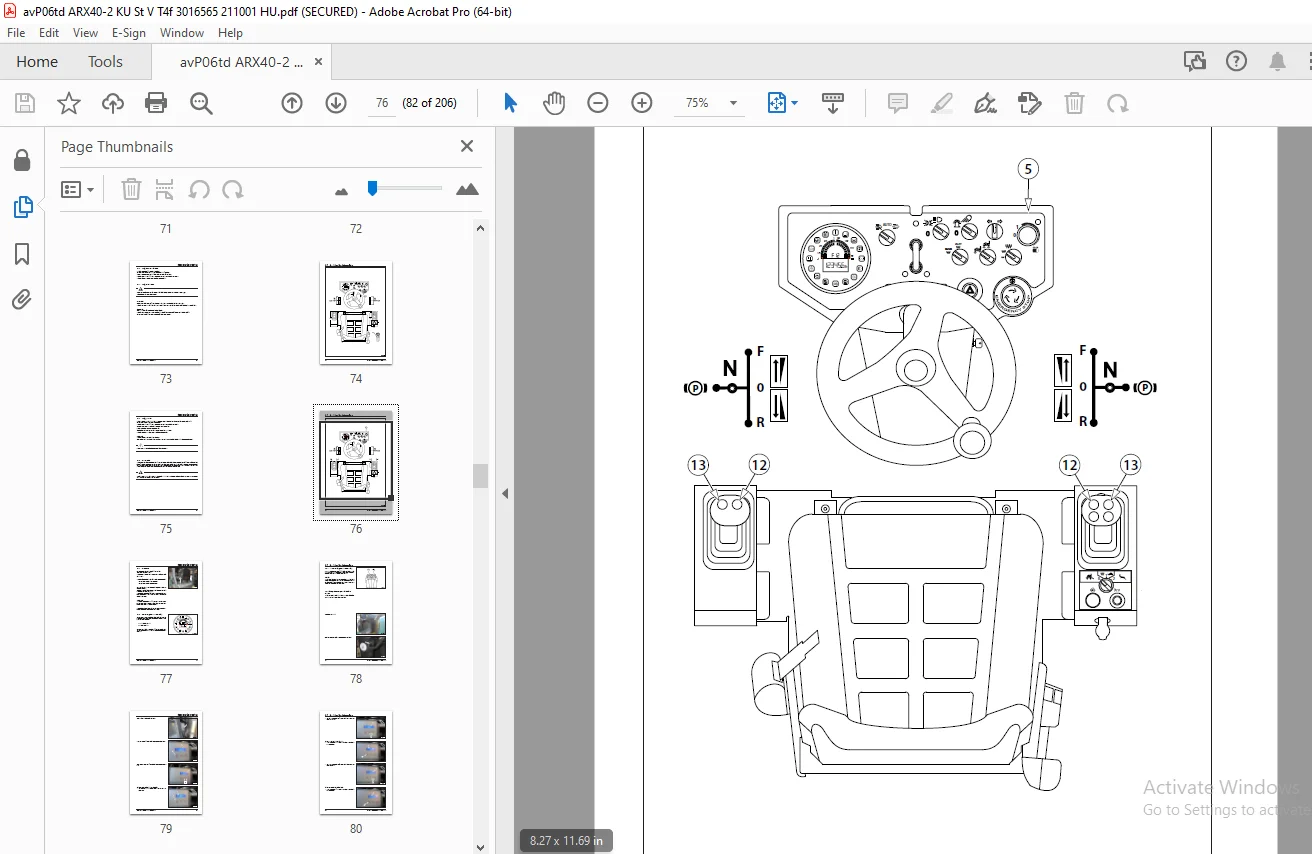

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 KUBOTA D1803-CR-TE5 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS – PDF DOWNLOAD
Tartalomjegyzék 10
1 MŰSZAKI ADATOK 15
1.1Alapadatok 16
1.2A gép méretezett rajza 18
1.3Műszaki adatok 20
2 ÜZEMELTETÉSI UTASÍTÁS 25
2.1Főbb biztonsági intézkedések 27
2.1.1Biztonsági előírások a gép üzemeltetésekor 27
2.1.1.1A tömörítési munka megkezdése előtt 27
2.1.1.2Munkavégzés veszélyes területen 27
2.1.1.3 A tulajdonos által biztosított biztonsági intézkedések 28
2.1.1.4 ROPS védőkeret 28
2.1.2 A gépkezelő képesítésének követelményei 29
2.1.3A gépkezelő kötelezettségei 30
2.1.4Tiltott tevékenységek – biztonság és garancia 31
2.1.5Biztonsági feliratok és jelölések a gépen 33
2.1.6Kézjelek 37
2.2Környezetvédelmi és egészségügyi alapelvek 40
2.2.1Egészségügyi alapelvek 40
2.2.2Környezetvédelmi alapelvek 40
2.3Konzerválás és raktározás 41
2.3.1Rövidtávú konzerválás és tárolás 1 – 2 hónapig 41
2.3.2A gép konzerválása és tárolása 2 hónapon túl 41
2.3.3A konzerválószer eltávolítása a gépről 43
2.4A gép leselejtezése élettartamának végén 45
2.5A gép ismertetése 46
2.6Kezelőszervek és ellenőrző műszerek 48
2.6.1A műszerfal és a vezérlőpanelek 49
2.7A gép kezelése és használata 66
2.7.1A motor indítása 67
2.7.2Haladás és a hátramenet 71
2.7.3A gép és a motor leállítása 79
2.7.4A gép vészleállítása 79
2.7.5A gép parkolása 81
2.7.6Pánikreakció 81
2.7.7Permetezés 83
2.7.8ACE Force (opcionális felszerelés) 83
2.7.9Infrahőmérő (opcionális felszerelés) 84
2.7.10A ROPS keret felemelése és felhajtása 90
2.7.10.1A műanyag fedeles ROPS keret emelése és lehajtása 94
2.7.11Telematics readiness 100
2.7.12Szegélyvágó (opcionális felszerelés) 101
2.7.13Kalibráló mód 102
2.7.14A Gép DPF (Diesel particulate filter / Részecskeszűrő) szűrővel történő használatának alapelvei 105
2.7.14.1Részecskeszűrő (DPF) 105
2.7.14.2Részecskeszűrő (DPF) regenerálódása 106
2.7.14.2.1Passzív regeneráció 107
2.7.14.2.2Automatikus aktív regeneráció 107
2.7.14.2.2.1A DPF szűrő regenerációja lefojtása 108
2.7.14.2.3Aktív parkoló regeneráció 109
2.7.14.3Részecskeszűrő (DPF) elszennyeződése 110
2.7.15A műanyag fedél lehajtása és felemelése 111
2.8A gép szállítása 113
2.8.1A gép felrakodása 114
2.8.1.1A gép felrakodása felhajtó rámpával 114
2.8.1.2A gép daruzása 115
2.9A gép használat különleges feltételei 116
2.9.1A gép vontatása 116
2.9.2A tömítőhenger kitolása 118
2.9.3A gép üzemeltetése a bejáratási időszakban 119
2.9.4A gép üzemeltetése alacsony környezeti hőmérsékletnél 119
2.9.5A gép üzemeltetése magas hőmérséklet és páratartalom mellett 119
2.9.6A gép működése nagy tengerszint feletti magasságban 119
2.9.7A gép működése poros környezetben 120
2.9.8Haladás vibrációval tömörített és kemény anyagon 120
3 KARBANTARTÁSI UTASÍTÁSOK 121
3.1Biztonsági és egyéb előírások a gép karbantartására vonatkozóan 123
3.1.1Biztonsági előírások a gép karbantartásakor 123
3.1.2Tűzbiztonsági intézkedések az üzemi folyadékok cseréjekor 123
3.1.3Környezetvédelmi és egészségügyi alapelvek 124
3.2Folyadékokra vonatkozó követelmények 125
3.2.1Motorolaj 125
3.2.2Üzemanyag 126
3.2.3Hűtőfolyadék 127
3.2.4Hidraulikus olaj 128
3.2.5Kenőzsír 128
3.2.6Emulzió 128
3.3Folyadékok 129
3.4Kenési és karbantartási táblázat 130
3.5Kenési és szerviz terv 133
3.6Kenési és karbantartási feladatok 134
20 üzemóránként (naponta) 135
3.6.1Üzemanyag-szint ellenőrzése 135
3.6.2Motorolaj ellenőrzése 136
3.6.3Motor hűtőfolyadék ellenőrzése 137
3.6.4Hidraulikus tartályban található olaj szintjének ellenőrzése 138
3.6.5A hidraulika olaj hűtőjének tisztítása 139
3.6.6A légszűrő ellenőrzése 140
3.6.7A permetező emulzió szintjének ellenőrzése 141
3.6.8Tömlők és csőbilincsek ellenőrzése 141
3.6.9A permetező tartály feltöltése 142
3.6.10A kaparók beállítása 142
3.6.11A figyelmeztető és ellenőrző berendezések ellenőrzése 143
3.6.12A motor szivárgásvizsgálata 145
3.6.13Ventilátor és motorékszíj állapotának ellenőrzése 145
3.6.14Fékteszt 146
3.6.14.1Pakolófék jelzőfény 146
3.6.14.2A vészfék ellenőrzés 147
3.6.14.3Az üzemi fék ellenőrzés 148
3.6.15Az üzemanyag és a hidraulikus rendszer tömítettségének ellenőrzése 149
50 üzemóránként 150
3.6.16Az akkumulátor ellenőrzése 150
3.6.17Üzemanyag szűrőn levő vízszeparátor tisztítása 151
100 üzemóránként 152
3.6.18A gép kenése 152
3.6.19A gumiabroncs nyomás ellenőrzése 153
250 óránként 154
3.6.20Tömlők és bilincsek rögzítéseinek ellenőrzése 154
3.6.21A permetező szűrő tisztítása 155
3.6.22A motorolaj cseréje 156
3.6.23A hűtőrendszer tömlőinek és rögzítéseinek ellenőrzése 159
3.6.24Légszűrő tisztítása 159
500 üzemóránként, de legalább évente egyszer 160
3.6.25Üzemanyag-szűrő cseréje 160
3.6.26Az elektromos hálózat ellenőrzése 161
3.6.27A levegő fő szűrőbetétjének cseréje 161
3.6.28Az üzemanyag leválasztó szűrőbetétjének cseréje 162
3.6.29A motor hűtő gumi-fémjének ellenőrzése 162
1000 üzemóránként 163
3.6.30Hidraulikus olaj és szűrőcsere 163
3.6.31A levegő szűrőbetétjének cseréje 165
3.6.32A rezgéscsillapító rendszer ellenőrzése 167
3.6.33A kilengő alátámasztás ellenőrzése 167
3.6.34A csuklóösszekötések ellenőrzése 168
3.6.35Az olajleválasztó szűrőbetétjének cseréje 168
3.6.36Az üzemanyagtartály tisztítása 169
3.6.37A szelephézag ellenőrzése és szabályozása 169
2000 üzemóránként 170
3.6.38Motor hűtőfolyadék cseréje 170
3.6.39A motor meghajtó szíjának cseréje 171
3000 üzemóránként 172
3.6.40A DPF szűrő cseréje 172
3.6.41A turbófeltöltő ellenőrzése 172
3.6.42Az EGR szelep ellenőrzése 172
Karbantartás szükség esetén 173
3.6.43A gázrugó cseréje 173
3.6.44A vízleválasztó tisztítása 174
3.6.45A víztartály tisztítása 174
3.6.46A gép tisztítása 175
3.6.47A permetezés víztartályának leeresztése a téli időszak előtt 176
3.6.48Az üzemanyag rendszer légtelenítése 177
3.6.49A DPF (Diesel particulate filter/ Részecskeszűrő) eltömődött szűrőjének regenerálása 178
3.6.50Az akkumulátor töltése 179
3.6.51Meghúzási nyomatékok 180
3.7Hibaelhárítás 183
3.8Mellékletek 184
Elektromos kapcsolási rajz 184
Hidraulika kapcsolási rajz ARX 36-2, ARX 40-2, ARX 45-2 190
Hidraulika kapcsolási rajz ARX 40-2C, ARX 45-2C 192
Rendszeres karbantartáshoz szükséges alkatrészek táblázata 194
250 h szűrőkészlet tartalma (4-760215) 195
500 h szűrőkészlet tartalma (4-760229) 195
1000 h szűrőkészlet tartalma (4-760230) 195
Hibakódok 196
A kijelzőn megjelenő üzenetek 202
