AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA D1803-CR-TE5 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA D1803-CR-TE5 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES – PDF DOWNLOAD
ARX 36-2 KU St V / T4f Product Identification Number 3017049 –
ARX 40-2 KU St V / T4f Product Identification Number 3016565 –
ARX 45-2 KU St V / T4f Product Identification Number 3017050 –
Language : Spanish
Pages : 206
Downloadable : Yes
File Type : PDF

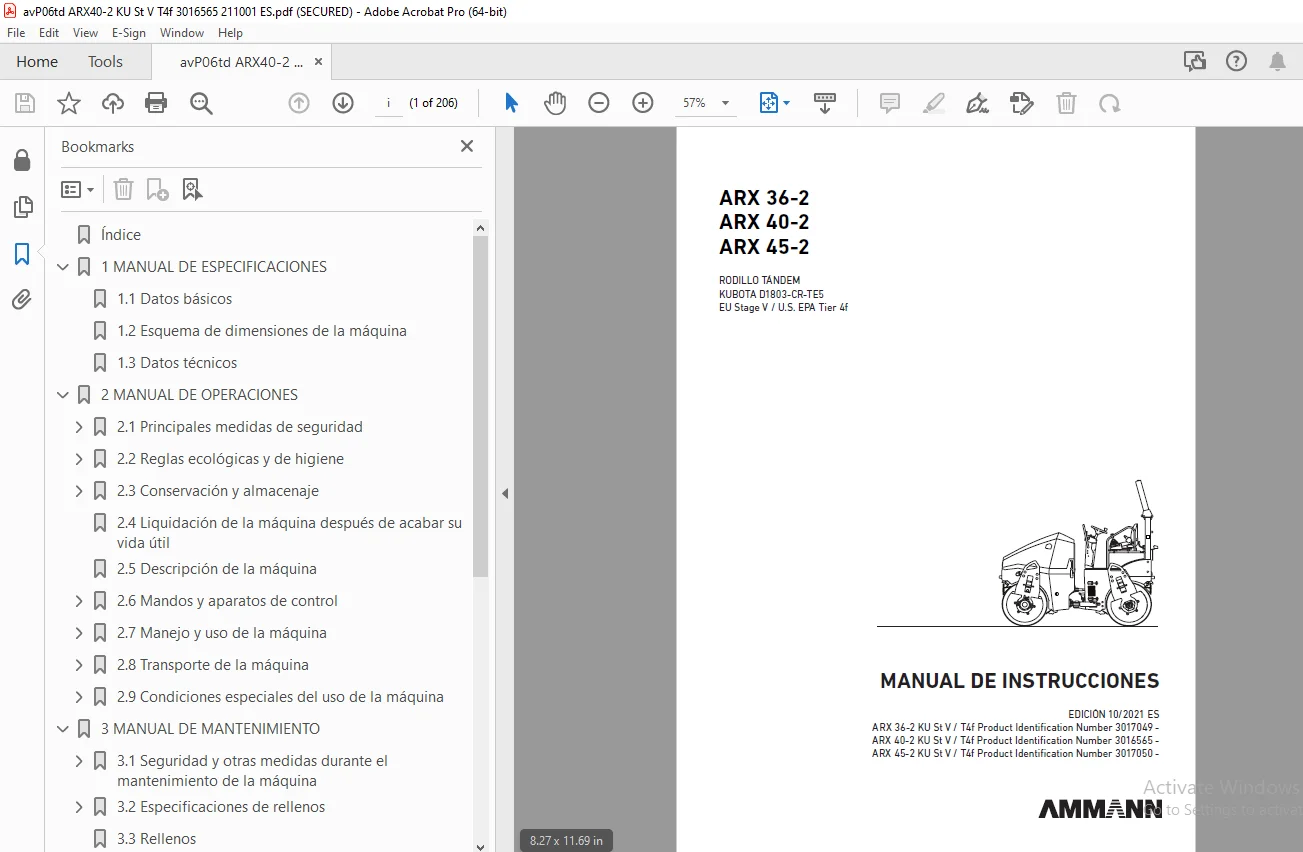

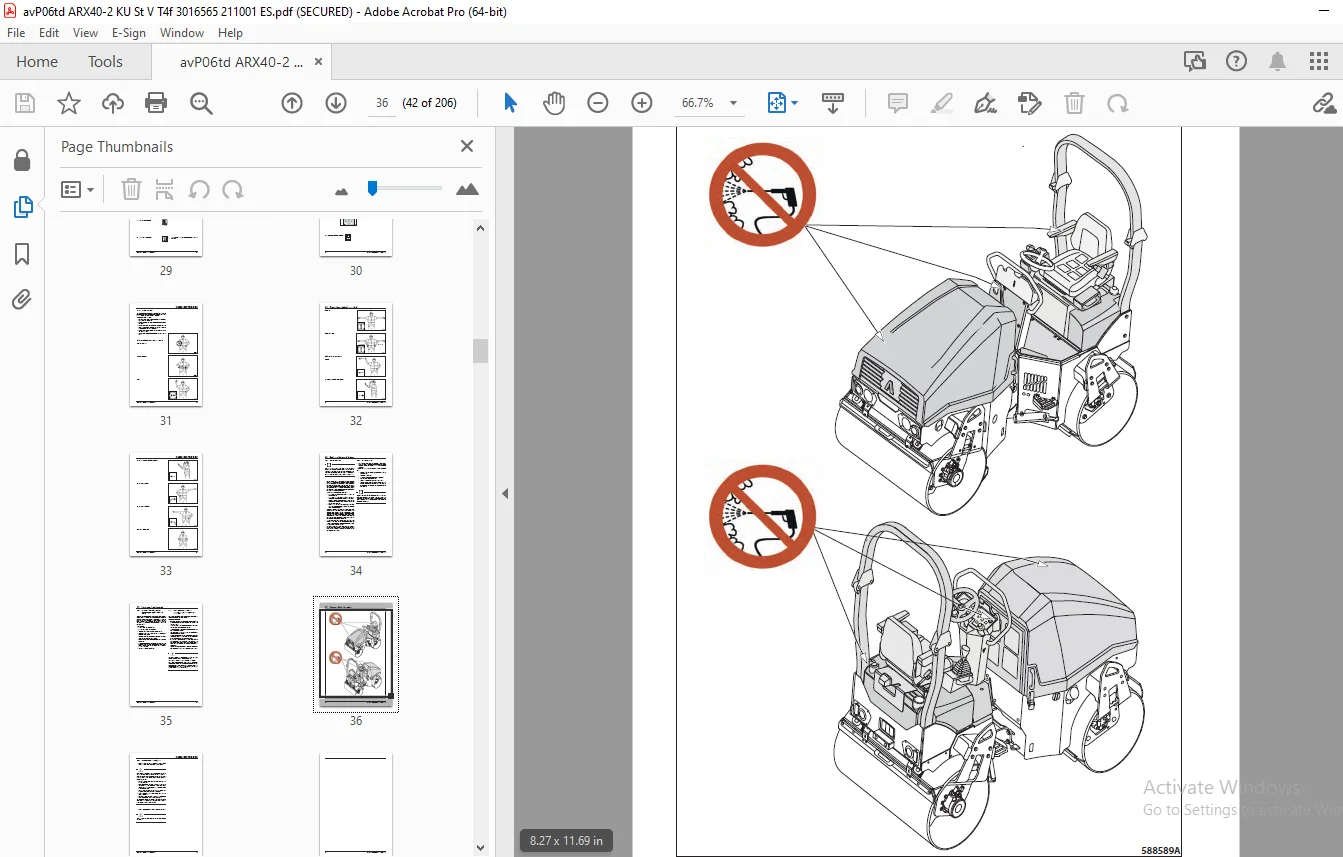

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA D1803-CR-TE5 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES – PDF DOWNLOAD
Índice 10
1 MANUAL DE ESPECIFICACIONES 15
1.1Datos básicos 16
1.2Esquema de dimensiones de la máquina 18
1.3Datos técnicos 20
2 MANUAL DE OPERACIONES 25
2.1Principales medidas de seguridad 27
2.1.1Medidas de seguridad durante el funcionamiento de la máquina 27
2.1.1.1Antes de iniciar los trabajos de compactación 27
2.1.1.2Trabajo en un espacio peligroso 27
2.1.1.3Aseguramiento de las medidas de seguridad por el explotador 28
2.1.1.4 Marco protector ROPS 28
2.1.2Requerimientos para la cualificación del operario de la máquina 29
2.1.3Obligaciones del conductor 30
2.1.4Actividades prohibidas – seguridad y garantía 31
2.1.5Letreros de seguridad y señales utilizadas en la máquina 33
2.1.6Señales manuales 37
2.2Reglas ecológicas y de higiene 40
2.2.1Reglas de higiene 40
2.2.2Reglas ecológicas 40
2.3Conservación y almacenaje 41
2.3.1Conservación a corto plazo y el almacenaje por un período de 1 ÷ 2 meses 41
2.3.2Conservación y el almacenaje de la máquina por un tiempo mayor de 2 meses 41
2.3.3Deconservación de la máquina 43
2.4Liquidación de la máquina después de acabar su vida útil 45
2.5Descripción de la máquina 46
2.6Mandos y aparatos de control 48
2.6.1Panel de herramientas y paneles de control 49
2.7Manejo y uso de la máquina 66
2.7.1Arranque del motor 67
2.7.2Rodado y reversión 71
2.7.3Detención de la máquina y apagado del motor 79
2.7.4Parada de emergencia de la máquina 79
2.7.5Estacionamiento de la máquina 81
2.7.6Reacción de pánico 81
2.7.7Rociado 83
2.7.8ACE Force (equipamiento por encargo) 83
2.7.9Termómetro infrarrojo (equipamiento según el deseo) 84
2.7.10Levantamiento y bajada del marco ROPS 90
2.7.10.1Elevación y bajada del marco ROPS con tejado de plástico 94
2.7.11Telematics readiness 100
2.7.12Cortadora (Equipamiento según el deseo) 101
2.7.13Modo de calibrado 102
2.7.14Pautas del uso de la máquina con filtro DPF (Diesel particulate filter/ Filtro de partículas sólidas) 105
2.7.14.1Filtro de partículas sólidas (DPF) 105
2.7.14.2Regeneración del filtro de partículas sólidas (DPF) 106
2.7.14.2.1Regeneración pasiva 107
2.7.14.2.2Regeneración activa automática 107
2.7.14.2.2.1Supresión de la regeneración del filtro DPF 108
2.7.14.2.3Regeneración activa de estacionamiento 109
2.7.14.3Obstrucción del filtro de partículas sólidas (DPF) 110
2.7.15Bajada y elevación del tejado de plástico 111
2.8Transporte de la máquina 113
2.8.1Carga de la máquina 114
2.8.1.1Carga de la máquina mediante una rampa de subida 114
2.8.1.2Carga de la máquina con una grúa 115
2.9Condiciones especiales del uso de la máquina 116
2.9.1Remolque de la máquina 116
2.9.2Cambio de posición de los rodetes 118
2.9.3Funcionamiento de la máquina durante el período de estreno 119
2.9.4Trabajo de la máquina con temperaturas bajas 119
2.9.5Trabajo de la máquina con temperaturas y humedades más altas 119
2.9.6Trabajo de la máquina en mayores alturas sobre el nivel del mar 119
2.9.7Trabajo de la máquina en un ambiente lleno de polvo 120
2.9.8Marcha con la vibración sobre materiales compactados y duros 120
3 MANUAL DE MANTENIMIENTO 121
3.1Seguridad y otras medidas durante el mantenimiento de la máquina 123
3.1.1Seguridad durante el mantenimiento de la máquina 123
3.1.2Medidas de antiincendio durante el cambio de los rellenos operación 123
3.1.3Reglas ecológicas y de higiene 124
3.2Especificaciones de rellenos 125
3.2.1Aceite de motor 125
3.2.2Combustible 126
3.2.3Líquido de refrigeración 127
3.2.4Aceite hidráulico 128
3.2.5Grasa de lubricación 128
3.2.6Emulsión 128
3.3Rellenos 129
3.4Tabla de engrasado y mantenimiento 130
3.5Plan de engrasado y de servicio 133
3.6Operaciones del engrasado y mantenimiento 134
Cada 20 horas de funcionamiento (a diario) 135
3.6.1Control del combustible 135
3.6.2Control del aceite en el motor 136
3.6.3Control del líquido de refrigeración del motor 137
3.6.4Control del aceite en el tanque hidráulico 138
3.6.5Limpieza del refrigerador del aceite hidráulico 139
3.6.6Control del filtro de aire 140
3.6.7Control del nivel de emulsión del rociado 141
3.6.8Control de mangueras y abrazaderas 141
3.6.9Complementación del tanque del rociado 142
3.6.10Ajuste de rastrillos 142
3.6.11Control de equipos de advertencia y control 143
3.6.12Control de la hermeticidad del motor 145
3.6.13Control del estado del ventilador y de la correa del motor 145
3.6.14Test de frenos 146
3.6.14.1 Control del freno de estacionamiento 146
3.6.14.2Control del freno de emergencia 147
3.6.14.3Control del freno de trabajo 148
3.6.15Control de hermeticidad del sistema de combustible y del sistema hidráulico 149
Cada 50 horas de funcionamiento 150
3.6.16Control del acumulador 150
3.6.17Limpieza del separador del agua en el filtro del combustible 151
Cada 100 horas de funcionamiento 152
3.6.18Engrasado de la máquina 152
3.6.19Control de la presión en los neumáticos 153
Cada 250 horas de funcionamiento 154
3.6.20Control de las mangueras y la fijación de las abrazaderas 154
3.6.21Limpieza del filtro del rociado 155
3.6.22Cambio del aceite en el motor 156
3.6.23Revisión de las mangueras del refrigerador del motor y su fijación 159
3.6.24Limpieza del filtro de aire 159
Cada 500 horas de operación, realícelo al menos 1 vez al año 160
3.6.25Cambio del filtro de combustible 160
3.6.26Control de la instalación eléctrica 161
3.6.27Cambio de materia filtrante principal del filtro del aire 161
3.6.28Cambio del filtro del separador del combustible 162
3.6.29Revisión de caucho-metales del refrigerador del motor 162
Cada 1000 horas de funcionamiento 163
3.6.30Cambio del aceite hidráulico y de los filtros 163
3.6.31Cambio de materias filtrantes del filtro del aire 165
3.6.32Control del sistema amortiguador 167
3.6.33Control del soporte basculante 167
3.6.34Control de la unión articulada 168
3.6.35Cambio de materia filtrante del separador de aceite 168
3.6.36Limpieza del tanque de combustible 169
3.6.37Control y ajuste del juego libre de las válvulas 169
Cada 2000 horas de funcionamiento 170
3.6.38Cambio del líquido de refrigeración del motor 170
3.6.39Recambio de la correa del motor 171
Cada 3000 horas de funcionamiento 172
3.6.40Cambio del filtro DPF 172
3.6.41Revisión del turbo-soplador 172
3.6.42Revisión de la válvula EGR 172
Mantenimiento según la necesidad 173
3.6.43Cambio del resorte de gas 173
3.6.44Limpieza del separador del agua 174
3.6.45Limpieza del tanque de agua 174
3.6.46Limpieza de la máquina 175
3.6.47Evacuación del agua del circuito del rociado antes de la temporada invernal 176
3.6.48Desaireamiento del sistema de combustible 177
3.6.49Regeneración de la obstrucción del filtro DPF (Diesel particulate filter / Filtro de partículas sólidas) 178
3.6.50Recarga de la batería 179
3.6.51Pares de apriete 180
3.7Eliminación de fallos 183
3.8Anexos 184
Esquema de la instalación eléctrica 184
Esquema hidráulico ARX 36-2, ARX 40-2, ARX 45-2 190
Esquema hidráulico ARX 40-2C, ARX 45-2C 192
Tabla de las piezas de repuesto para el mantenimiento regular 194
Contenido del juego de filtros 250 h (4-760215) 195
Contenido del juego de filtros 500 h (4-760229) 195
Contenido del juego de filtros 1000 h (4-760230) 195
Error codes 196
Messages displayed on the display 202
