Atlas Copco PV270 270SPC 271SPC Manual de Operación y Mantenimiento – Perforadora – PDF

Description

El Atlas Copco PV270 270SPC 271SPC Manual de Operación y Mantenimiento es el documento técnico completo que Atlas Copco Chilena S.A. publicó para las perforadoras de producción montadas sobre orugas de la serie PV270. Son 449 páginas en español que recorren la máquina desde las especificaciones de perforación y las limitaciones operacionales hasta la hidráulica de circuito cerrado, el sistema eléctrico, el compresor Ingersoll-Rand, los programas de mantenimiento por intervalos de horas y las guías de detección de fallas.

Detalles del archivo

• Tipo de documento: Manual de Operación y Mantenimiento
• Marca: Atlas Copco
• Modelos cubiertos: PV270, 270SPC, 271SPC
• Idioma: Español
• Extensión: 449 páginas
• Formato: PDF
• Editor: Atlas Copco Chilena S.A.

Contenido cubierto

• Especificaciones y aplicaciones de perforación
  • Perforadora de una pasada 271SPC y multi pasadas 270SPC
  • Diámetros nominales de perforación, profundidad de una pasada y capacidad total
  • Carga sobre el tricono y peso operacional

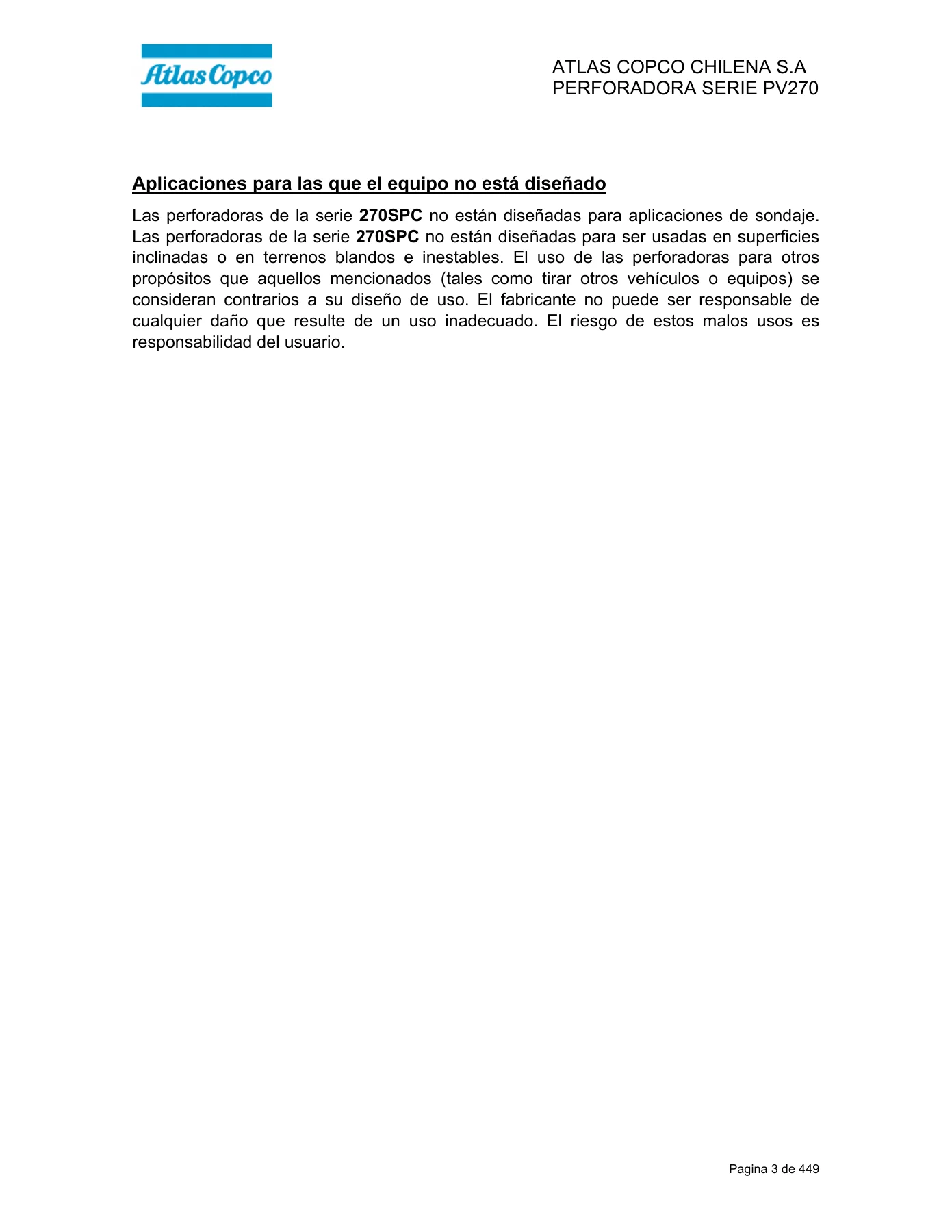

• Aplicaciones para las que el equipo no está diseñado
• Descripción general y diseño del equipo
  • Rodado tipo excavadora, eje oscilante y motores hidráulicos de propulsión
  • Torre, carrusel cambiador de barras y gatos de nivelación
  • Cabezal de rotación superior
• Limitaciones operacionales
  • Rango de temperatura ambiente
  • Presión sobre el piso
  • Máximo ángulo de ramplas permitido
  • Condiciones de operación para la estabilidad
  • Limitaciones de presión de sonido y exposición a vibraciones

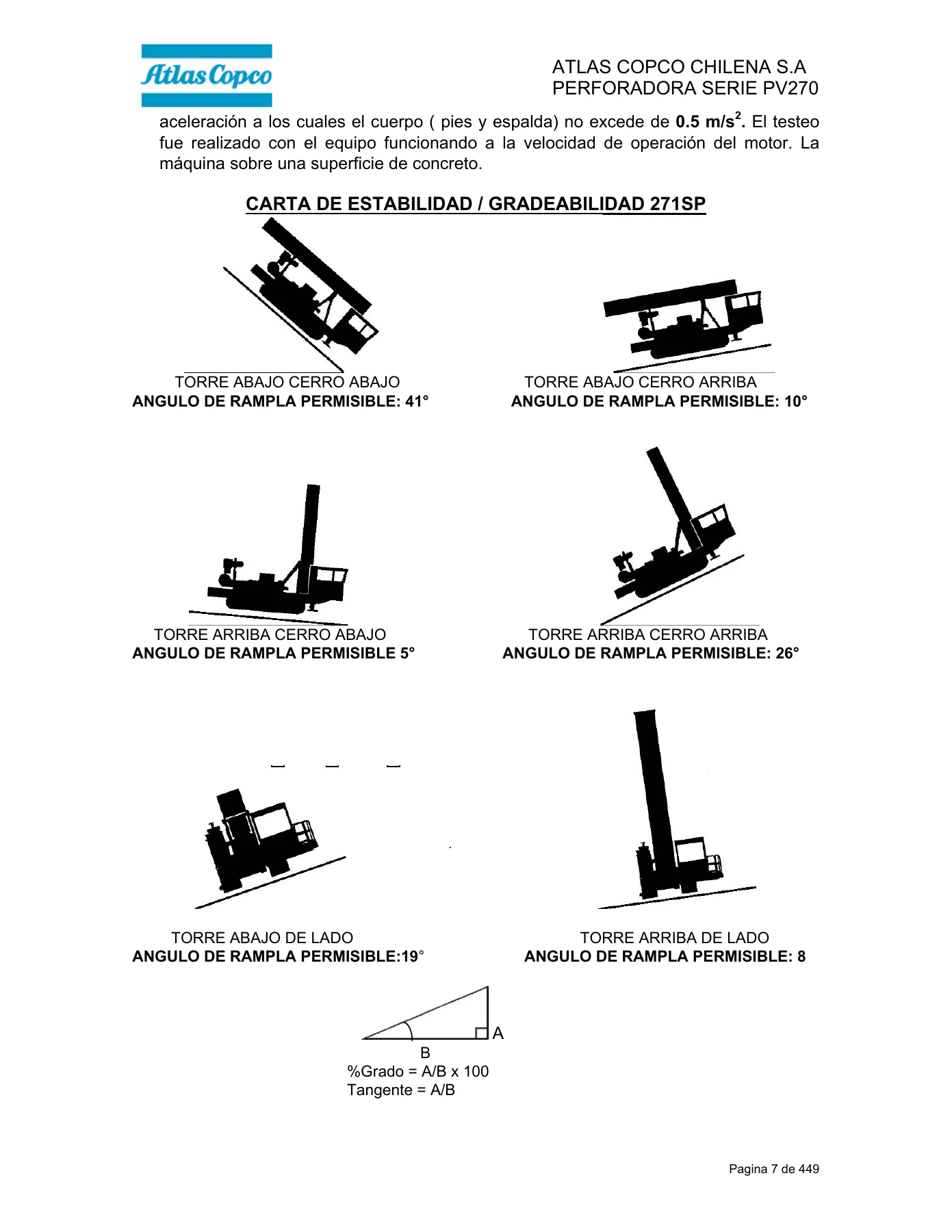

• Carta de estabilidad y gradeabilidad 271SP con ángulos permisibles por configuración de torre
• Equipamiento estándar y opcional
• Estructura principal y gatos de nivelación
• Rodado y sistema de propulsión
• Torre, carrusel y manejo de barras
• Cambio de barras de perforación
• Cabezal de rotación y sistema de avance
• Paquete de potencia, motor y compresor de aire
• Paquete de enfriamiento
• Sistema hidráulico, bombas principales, bomba doble y motores
• Cilindros hidráulicos de la máquina
• Control de polvo y sistema de inyección de agua
• Colector de polvo
• Cabina del operador y consola del operador
• Dimensiones y pesos
• Sistema eléctrico
  • Baterías, fusibles de línea, motor de arranque y alternador
  • Llave de arranque, botones y fusibles de la consola
  • Sistemas de parada del motor
  • Relays, switch de velocidad y elementos eléctricamente controlados
  • Diagrama eléctrico y simbología
• Sistema neumático
• Compresor de baja presión
  • Sistema de lubricación, componentes y válvulas
  • Sistema de separación en tres etapas
  • Sistema de regulación y operación
• Símbolos hidráulicos y lectura de esquemas
• Introducción al sistema hidráulico
• Circuito de propulsión
  • Bombas principales de loop cerrado
  • Motores de propulsión y freno de motor
  • Conjunto de válvula diversora
  • Selector modo propulsión / perforación
  • Válvula de control perforación / propulsión
  • Loop de llenado y relleno, válvula de aceite caliente
• Sistema de avance y rotación
  • Motores de rotación y su ajuste
  • Válvula de control del motor de rotación
  • Cilindros de avance
  • Control de compensador remoto
  • Control de sobre presión y su prueba
  • Válvula de regeneración
  • Circuito de avance y circuito de rotación
• Circuito de funciones auxiliares
  • Circuito de bomba P1 y circuito de bomba P2
  • Válvula de seis carretes y sus secciones
  • Válvula de nueve carretes y sus secciones
• Circuito de enfriamiento, ventiladores y paquete de enfriadores
• Filtros de aceite hidráulico y circuito de sobre carga
• Válvula de control del sistema de avance
  • Sostenimiento de carga, regeneración y selección automática
  • Circuito de válvula de secuencia para baja y alta presión
  • Ajuste y procedimiento de conversión
• Sistema electro hidráulico (EHC)
  • Terminología, control de corriente y ancho de pulso modulado
  • Actuador Denison 500 y su ajuste
  • Válvulas Pulsar Apitech
  • Válvulas de control de avance e izado FEMA
  • Controladores rotatorios y de palanca
  • Límites switch, relays, diodos y resistencias
  • Operación de EHC por función
• Mantenimiento
  • Seguridad en el mantenimiento
  • Programas de mantenimiento
  • Capacidades de lubricantes y combustibles
  • Requerimientos de mantenimiento
  • Mantenimiento de 8 a 10 horas o diario
  • Mantenimiento de 50, 100, 250, 500, 1000, 2000, 3000, 5000 y 6000 horas
  • Especificaciones de torque
• Guía de fallas
  • Guía general y guía eléctrica
  • Problemas observados por el operador
  • Problemas relacionados con el compresor
  • Detección de fallas del sistema de avance
  • Detección de fallas del colector de polvo
  • Detección de fallas del sistema de lubricación
  • Calefactor del motor: principio de operación, secuencia normal, códigos de diagnóstico, guía de fallas y temporizador

En conjunto, este manual Atlas Copco serie PV270 funciona como una referencia de taller completa para la máquina. La Sección 1 explica cómo está construida y cómo funciona cada sistema: el circuito hidráulico de loop cerrado que alimenta avance, rotación y propulsión, el compresor de tornillos asimétricos con sus etapas de lubricación, separación y regulación, y el enlace electro hidráulico que traduce el movimiento de las palancas de la consola en presión de pilotaje sobre las bombas y los carretes de válvula. La Sección 2 convierte esa teoría en un plan de servicio calendarizado, con tablas de lubricación, capacidades de llenado, valores de torque SAE grado 5 y grado 8 en libras-pie y Newton-metro, y procedimientos paso a paso para filtros de aire, separadores de combustible y agua, refrigerante, caja de bombas, mando final, huinche auxiliar, cables de avance y tanque hidráulico. La Sección 3 entrega las cartillas de detección de fallas que permiten al operador o al mecánico aislar la causa de un síntoma antes de desarmar nada.

Lo que permite hacer

Con las 449 páginas de este documento se pueden ejecutar las tareas que realmente definen el costo de operación de una perforadora de producción: interpretar los esquemas de los circuitos de propulsión, avance, rotación y funciones auxiliares; ajustar el nulo mecánico y eléctrico del actuador Denison 500; calibrar la válvula de secuencia y el control de izado según el procedimiento de conversión entre baja y alta presión; verificar el sistema de sobre presión de los gatos de nivelación; y seguir cada intervalo de mantenimiento sin saltarse elementos críticos como el elemento separador, el colador de aceite del compresor o el lubricado de los cables.

La guía de fallas del sistema de avance, la del colector de polvo con sus lecturas manométricas y la del sistema de lubricación centralizado permiten diagnosticar por síntoma en lugar de por reemplazo de partes. La tabla de códigos de diagnóstico del calefactor del motor —desde error de partida y flama apagada hasta bomba de refrigerante y soplador— es un ejemplo del nivel de detalle que trae la sección de calefacción.

Para cualquiera que trabaje con una perforadora Atlas Copco 270SPC o 271SPC, la diferencia entre un ajuste hecho con los valores correctos y uno hecho por aproximación se mide en vida útil de bombas, motores de rotación, cilindros y cables de avance. Este manual entrega esos valores: presiones de sistema, ajustes de válvulas de alivio, torques de apriete, capacidades exactas de aceite y refrigerante, y el orden correcto de los pasos en cada procedimiento.

Cómo se entrega

La descarga del Manual de Operación y Mantenimiento Atlas Copco PV270 270SPC 271SPC en PDF es inmediata después del pago. No hay envío físico ni espera: el archivo queda disponible en el momento para abrirlo en computador, tablet o teléfono, y se puede imprimir la sección que se necesite llevar al taller o revisar en terreno. Tener el manual completo a mano en formato digital permite buscar por página, ampliar los esquemas hidráulicos y eléctricos, y consultar las tablas de torque y capacidades sin depender de una copia en papel que se pierde o se deteriora con el uso.
