Atlas Copco QAS 24-105 Pd Grupos Geradores Portáteis Manual de Instrução em Português – PDF

Description

O Manual de Instrução dos Grupos Geradores Portáteis Atlas Copco QAS 24-105 Pd reúne, num único documento em português, tudo o que é necessário para instalar, operar, manter e diagnosticar os geradores da família QAS Pd abrangidos por esta edição. São 113 páginas escritas para quem trabalha efectivamente com o equipamento: operadores, técnicos de mecânica, técnicos de eletricidade e pessoal de assistência que precisa de procedimentos concretos e valores de referência em vez de indicações vagas.

Detalhes do Ficheiro

• Tipo de documento: Manual de Instrução
• Marca: Atlas Copco
• Modelos abrangidos: QAS 24 Pd BQD | 404D, QAS 40 Pd BQD | 1103A, QAS 55 Pd BQD | 1103A, QAS 70 Pd BQD | 1103A, QAS 85 Pd BQD | 1104A, QAS 105 Pd BQD | 1104A
• Aplicabilidade: grupos geradores a partir do número de série BQD100009
• Idioma: Português
• Número de páginas: 113
• Formato: PDF
• Referência do documento: 0015 0003 65

Capítulos Cobertos

• Precauções de segurança para grupos geradores portáteis
  • Introdução e níveis de especialização (operador, técnico de mecânica, técnico de eletricidade, especialista do fabricante)
  • Precauções de segurança gerais
  • Normas de segurança durante a utilização e o funcionamento
  • Segurança durante a manutenção e reparo
  • Segurança na utilização de ferramentas
  • Precauções específicas — baterias
• Informações importantes
  • Descrição geral, estrutura e olhal de icamento
  • Etiquetas de informação e respectiva simbologia
  • Bujões de drenagem e tampas de enchimento
  • Aplicação em regiões de alta umidade e salinidade e ambientes agressivos

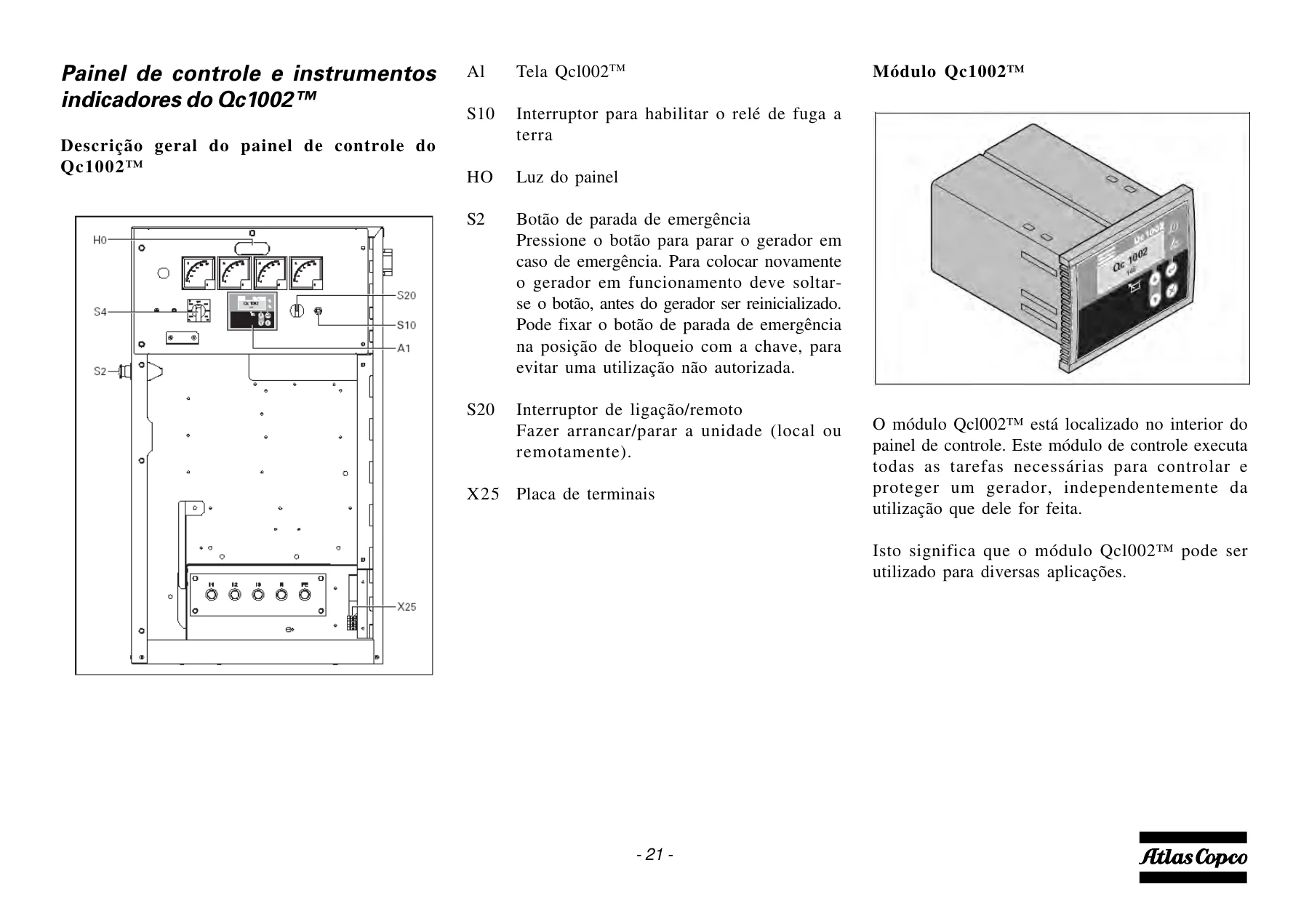

• Painel de controle e instrumentos indicadores do Qc1002™
  • Botões de pressão, indicadores luminosos e telas
  • Descrição do menu e lista de parâmetros
  • Lista de alarmes e lista de REGISTOS
• Painel de controle e instrumentos indicadores do Qc2002™
  • Telas de tensões de linha, potências, correntes e fator de potência
  • Modos de aplicação e menu de configuração
• Instruções de funcionamento
  • Instalação e ligação do gerador
  • Ligação da carga e painel de distribuição da unidade
  • Proteção, qualidade, secção mínima e comprimento máximo dos cabos
  • Configuração do relé fuga terra (opcional)
  • Procedimentos antes da partida
• Funcionamento e configuração do Qc1103™ e do Qc2103™
  • Partida, funcionamento e paragem em modo manual e automático
  • Modos de aplicação: Ilha, AMF e Tomada de carga
  • Definições de parâmetros e níveis de senha
• Manutenção
  • Tabela de manutenção com intervalos diário, trimestral, semestral, anual e bienal
  • Manutenção do motor e verificação do nível do óleo
  • Medição da resistência de isolamento do alternador
  • Especificações do combustível e do óleo do motor (PAROIL E e PAROIL Extra)
  • Especificações e verificação do líquido de arrefecimento (PARCOOL EG)
• Armazenamento do gerador e preparação para funcionamento após armazenamento
• Inspeções e solução de falhas
  • Verificação do voltímetro e dos amperímetros
  • Solução de problemas do alternador
  • Solução de problemas do motor

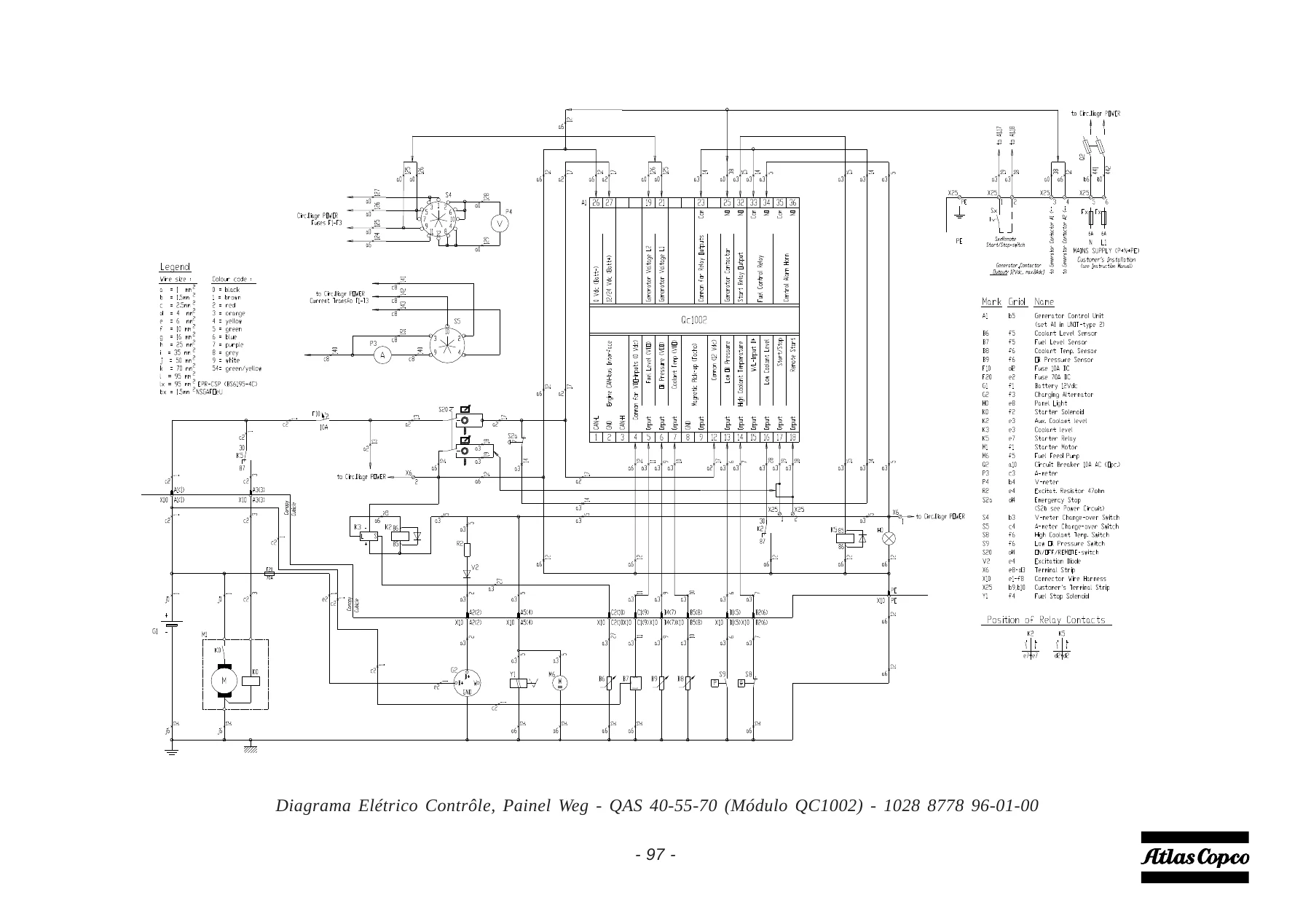

• Diagramas de circuito e diagramas elétricos
• Opcionais disponíveis para as unidades QAS 24 até QAS 105
  • Carregador automático de baterias
  • Aquecedor do líquido de refrigeração do motor
  • Corta faísca
  • Relé de fuga à terra
• Especificações técnicas, tabelas de redução de capacidade e condições de referência
• Lista de conversão de unidades SI para unidades britânicas
• Plaqueta de dados e tabela de aperto para parafusos e porcas
• Cuidados necessários para transporte
• Dimensionais

O Que Este Manual Entrega na Prática

Este não é um documento de apresentação comercial. É o manual de serviço que acompanha o produto e que descreve, passo a passo, como colocar um grupo gerador QAS Pd em funcionamento em segurança, como ligá-lo a uma carga sem comprometer o alternador e como interpretar o que os módulos de controle estão a comunicar. A secção de segurança define quatro níveis de especialização distintos e deixa claro o que cada um pode — e não pode — fazer no equipamento, o que ajuda a distribuir tarefas numa equipa de assistência sem correr riscos desnecessários.

Os módulos de controle são tratados em capítulos próprios, cada um com a sua navegação de menu, indicadores luminosos, lista de alarmes e lista de parâmetros. Para o Qc1002™ e o Qc2002™ a documentação explica como percorrer as telas, confirmar alarmes e reajustar temporizadores de manutenção. Para o Qc1103™ e o Qc2103™ são descritos os modos de funcionamento (AUTO, TESTE, MANUAL e BLOQUEIO), os modos de aplicação (Ilha, AMF e Tomada de carga) e as ligações remotas nos bornes X25, além dos três níveis de senha que protegem as definições de fábrica.

Da Troca de Tensão ao Diagnóstico do Alternador

A tensão de trabalho do gerador é um dos pontos mais sensíveis documentados neste manual. Existem instruções específicas sobre a alteração de tensão, a posição dos jumpers E1/E2 na placa reguladora de tensão, os valores de realimentação para os alternadores Cramaco, a seleção de 50 ou 60 Hz através do jumper JHz e a necessidade de reajustar o AVR após qualquer mudança. O documento alerta ainda para os riscos de erro de montagem nessa operação — aperto insuficiente dos cabos, excesso de torque no barramento, isoladores quebrados — e para o facto de o relé fuga terra dever ser sempre alimentado a 220 V independentemente da tensão de fechamento do alternador.

Na parte elétrica, o manual apresenta tabelas de calibração do controlador por tensão de trabalho (220 V, 380 V e 440 V) com valores de referência para subtensão e sobretensão, atrasos e classes de erro. Na parte mecânica, os capítulos de manutenção cobrem a verificação do nível do óleo do motor, o filtro de ar e o indicador de vácuo, o pré-filtro de combustível, o líquido de arrefecimento e o teste de resistência de isolamento do alternador com mega-ohmímetro de 500 V.

Tabelas de Falhas e Especificações

O capítulo de solução de falhas do motor percorre sintomas concretos — motor que não arranca, potência insuficiente, fumo preto no escape, consumo elevado de combustível, vibração, pressão de óleo demasiado baixa ou demasiado elevada, temperatura excessiva, motor que dispara ou que se desliga após cerca de 15 segundos — e apresenta, para cada um, as causas possíveis. O capítulo equivalente para o alternador trata desde a ausência total de tensão até tensão instável, passando pela excitação manual do alternador e pela verificação de díodos e ligações.

As especificações técnicas incluem dados de referência dos motores Perkins utilizados na gama, valores de disjuntores por tensão de trabalho, correntes máximas, capacidades de óleo e de líquido de refrigeração, sistema elétrico de 12 Vcc, libertações térmica e magnética, proteção contra falhas de corrente e tabelas de redução de capacidade em função da temperatura e da altitude. O manual encerra com diagramas elétricos, esquemas dimensionais e a tabela de binários de aperto para parafusos e porcas métricos e UNC.

Para Quem é Este Manual

É o documento indicado para quem faz manutenção preventiva em frotas de geradores QAS Pd, para oficinas que recebem estas máquinas para reparação, para técnicos de eletricidade que necessitam de interpretar os esquemas de controle e para responsáveis de obra que precisam de garantir que a ligação à terra, a proteção de circuito e o balanceamento de cargas monofásicas são feitos correctamente antes de energizar uma instalação.

Ao consultar o Manual de Instrução Atlas Copco QAS 24-105 Pd evita-se o recurso a valores inventados ou a procedimentos adaptados de outras máquinas. Aqui estão os intervalos de manutenção, as especificações de combustível e lubrificante, os limites de operação e as sequências de partida e paragem tal como definidas para esta família de geradores. Um grupo gerador portátil mal alimentado, mal aterrado ou operado fora dos limites de carga documentados degrada-se rapidamente, e a maior parte desses danos é evitável com a informação certa à mão.

A entrega é feita por download imediato em formato PDF após a confirmação do pagamento. Não há envio físico, não há espera por transporte e não há custos adicionais de portes. O ficheiro pode ser aberto em computador, tablet ou telemóvel, e as páginas de tabelas, diagramas e esquemas podem ser impressas sempre que for necessário tê-las junto da máquina durante um trabalho.
