Belarus 1025.4 с двигателем TCD 2012 L04 2V (83 кВт) КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF

Description

Belarus 1025.4 с двигателем TCD 2012 L04 2V (83 кВт) КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD

FILE DETAILS:

Belarus 1025.4 с двигателем TCD 2012 L04 2V (83 кВт) КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD

Language : Russian
Pages : 269
Downloadable : Yes
File Type : PDF

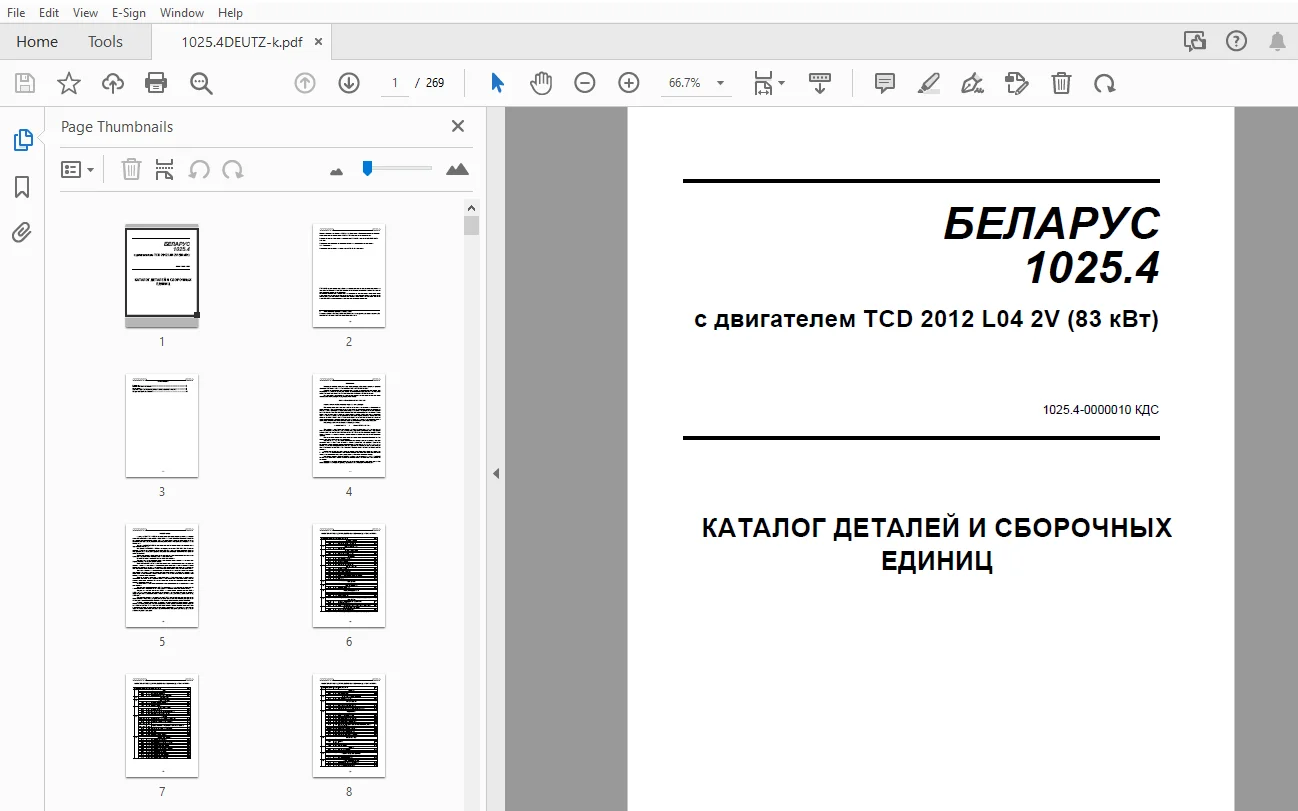

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Belarus 1025.4 с двигателем TCD 2012 L04 2V (83 кВт) КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD

Введение 4
Как пользоваться каталогом 4
Назначение 5
Указатель групп, подгрупп сборочных единиц и деталей каталога 6
Сборочные единицы и детали 10
Указатель Групп, Подгрупп Сборочных Единиц и Деталей Каталога:
Система питания
1101 11 1 Баки топливные 10
1108 11 2 Управление подачей топлива 12
1109 11 3 Установка воздухоочистителя 14
Система выпуска газа
1205 12 1 Глушитель 16
Система охлаждения
1301 13 1 Блок охлаждения 18
1309 13 2 Ограждение вентилятора 20
1317 13 3 Установка охладителя 22
Сцепление
1601 16 1 Установка сцепления 24

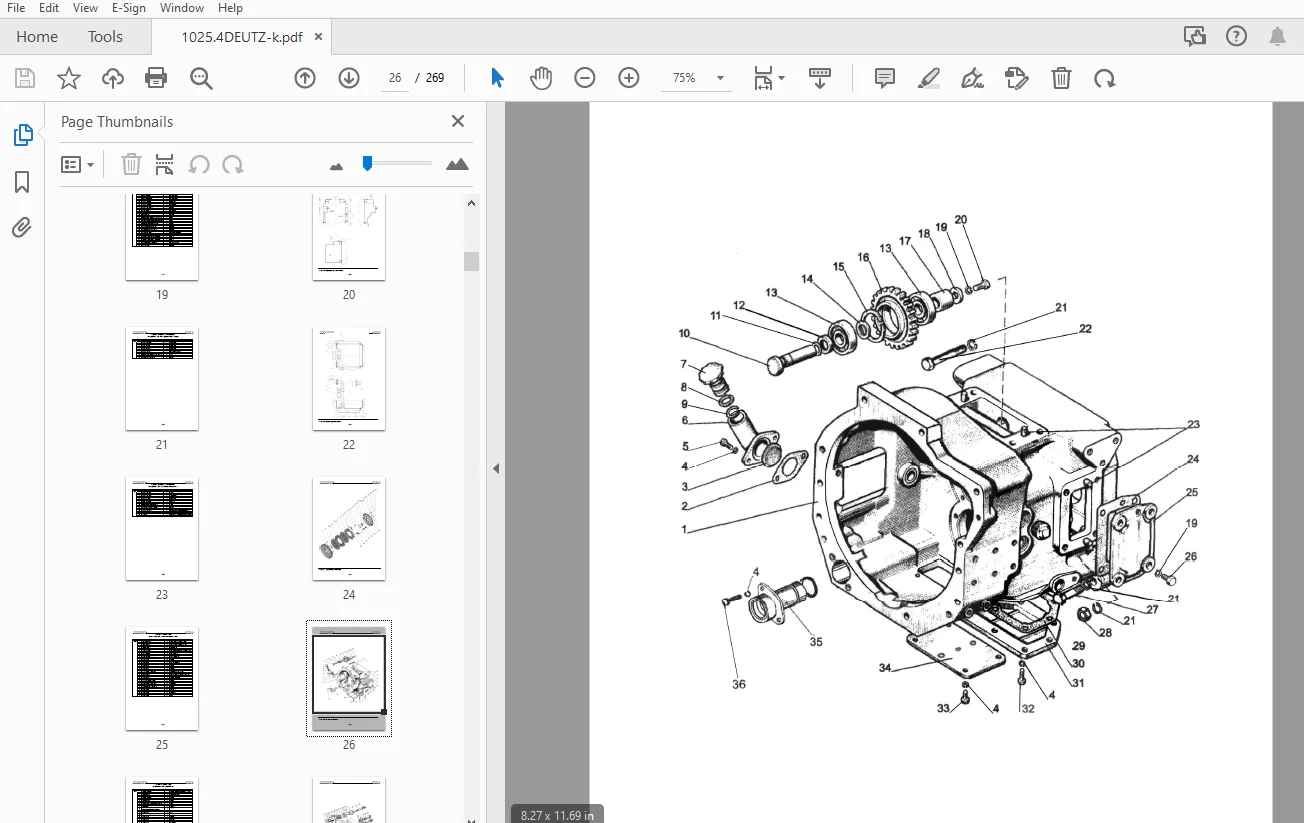

1601 16 2 Корпус сцепления 26
1601 16 3 Корпус сцепления 28
1601 16 4 Корпус сцепления 30
1602 16 5 Управление сцеплением 32
Коробка передач
1701 17 1 Коробка передач 34
1701 17 2 Узел коробки передач 36
1701 17 3 Вал промежуточный 38
1701 17 4 Вал вторичный 40
1701 17 5 Вал пониженных передач 42
1702 17 6 Механизм управления коробкой передач 46
1704 17 7 Привод насоса 50
1716 17 8 Фильтр 52
1737 17 9 Фильтр-распределитель 54
Привод ПВМ
1802 18 1 Привод переднего ведущего моста 56
Привод карданный
2203 22 1 Привод карданный 60
2210 22 2 Ограждение 60
Передний ведущий мост
2300 23 1 Передний ведущий мост 822-2300020 62
2302 23 2 Шестерня 64
2303 23 3 Дифференциал 66
2308 23 4 Редуктор конечной передачи переднего ведущего моста 68
Задний мост
2401, 2403, 2407 24 1 Корпус заднего моста Дифференциал Конечная передача 72
2409 24 2 Механизм блокировки дифференциала 78
2409 24 3 Механизм блокировки дифференциала «мокрого» типа 80
Тягово-сцепное устройство
2707 27 1 Тягово-сцепное устройство 82
2707 27 2 Тягово-сцепное устройство (варианты комплектации) 84
Рама
2801 28 1 Брус передний 86
2805 28 2 Устройство буксирное 88
2807 28 3, 28 4 Крюк прицепной К1220-2807010-А 90
Тяга рулевая
3003 30 1 Тяга рулевая 94
Колеса и ступицы
3101 31 1 Колеса передние ведущие 96
3107 31 2 Колеса задние ведущие 96
3104 31 3 Ступица колеса 98
Управление рулевое
3401 34 1 Колонка рулевая 100
3407 34 2а, 34 2б Рулевое управление 920ДЦ-3400010-01 102, 104
3405 34 3 Гидроцилиндр Ц63 (63×30-200) 106
3407 34 4 Маслобак 108
Тормоза
3502, 3503 35 1 Тормоза рабочие Управление тормозами 110
3502 35 2 Тормоза (вариант исполнения) 112
3502 35 3 Тормоза «мокрые» (левый/правый) 114
3504, 3507 35 4 Тормоз стояночно-запасной Управление стояночно-запасным тормозом 116
3504, 3507 35 5 Тормоз стояночный Управление стояночным тормозом (для «мокрых» тормозов) 120
3503 35 6 Управление «мокрыми» тормозами 124
3506 35 7 Пневмопривод 126
3513 35 8 Баллон 128
3514 35 9 Кран тормозной 130
3521 35 10 Головка соединительная 132
3521 35 11 Головка соединительная 132
Электрооборудование
3711 37 1 Установка фар дорожных 134
3700 37 2 Электрооборудование двигателя 136
3700 37 3 Электрооборудование трансмиссии 138
3700 37 4 Электрооборудование кабины 140
3738 37 5 Установка маяка сигнального 142
3716 37 6 Установка задних фонарей 144
3703 37 7 Установка аккумуляторных батарей 146
3730 37 8 Электрооборудование отопителя 148
3700 37 9 Установка кондиционера 150
3711 37 10 Установка фар рабочих 152
3712 37 11 Установка фонарей передних 154
5205 37 12 Установка стеклоомывателя 156
5205 37 13 Установка стеклочистителя 158
Приборы
3805 38 1 Щиток приборов 160
3805 38 2 Щиток приборов 162
3805 38 3 Щиток приборов 164
Инструмент и принадлежности
3901 39 1 Инструмент оператора 166
3912 39 2 Аптечка 166
Отбор мощности
4202 42 1 Вал отбора мощности задний 168
4202 42 2 Вал отбора мощности задний 172
4216 42 3 Управление задним валом отбора мощности 176
4216 42 4 Управление задним валом отбора мощности 178
4235 42 5 Балласт 180
Гидросистема
4604 46 1 Привод насоса 182
4605 46 2 Механизм задней навески 184
4605 46 3 Стяжка телескопическая 190
4607 46 4 Гидросистема М1221-4600010 192
4607 46 5 Корпус гидросистемы М1221-4600015 194
4607 46 6 Гидросистема Р1221-4600010 198
4607 46 7 Корпус гидросистемы Р1221-4600015 200
4607 46 8 Управление гидрораспределителем RS213 Mita, RS 213 Belarus, РП 70 204
4607 46 9 Корпус гидросистемы и фильтр 206
М036 50Б 46 10 Муфта быстросоединяемая 210
РП70 46 11 Гидрораспределитель РП70 212
4625 46 12 Цилиндр гидроподъемника 216
4634 46 13 Распределитель гидроподъемника 218
4635 46 14 Управление гидроподъемником 220
4635 46 15 Гидроподъемник 222
Кабина трактора
6700 67 1 Кабина 224
6700 67 2, 67 3 Крыша 228
6702 67 4 Пол кабины 230
6708 67 5 Двери кабины 232
Сиденье
6800 68 1 Сиденье оператора 234
6804 68 2 Сиденье оператора 238
6801 68 3 Подвеска сиденья 240
Система кондиционирования
8100 81 1 Установка кондиционера 244
8114 81 2 Установка компрессора 246
8101 81 3 Отопитель (по заказу) 248
Принадлежности кабины
8201 82 1 Зеркало заднего вида внутреннее 252
8201 82 2 Зеркало заднего вида боковое 252
8204 82 3 Козырек противосолнечный 252
Оперение
8400 84 1 Облицовка (вид справа) 254
8400 84 2 Облицовка (вид сверху) 256
8400 84 3 Облицовка (вид спереди) 258
8403 84 4 Крылья передние (для ПВМ 822-2300020-02 с удлиненными рукавами) 260
8403 84 5 Крылья передние (для ПВМ 822-2300020-04 с короткими рукавами) 262
8405 84 6 Подножка 264
Система управления
8700 87 1 Управление БД и ПВМ 266
8700 87 2 Управление двигателем «DEUTZ» 268
