Belarus 2122.3/2122.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF

Description

Belarus 2122.3/2122.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2015 – PDF DOWNLOAD

FILE DETAILS:

Belarus 2122.3/2122.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2015 – PDF DOWNLOAD

Language : Russian
Pages : 310
Downloadable : Yes
File Type : PDF

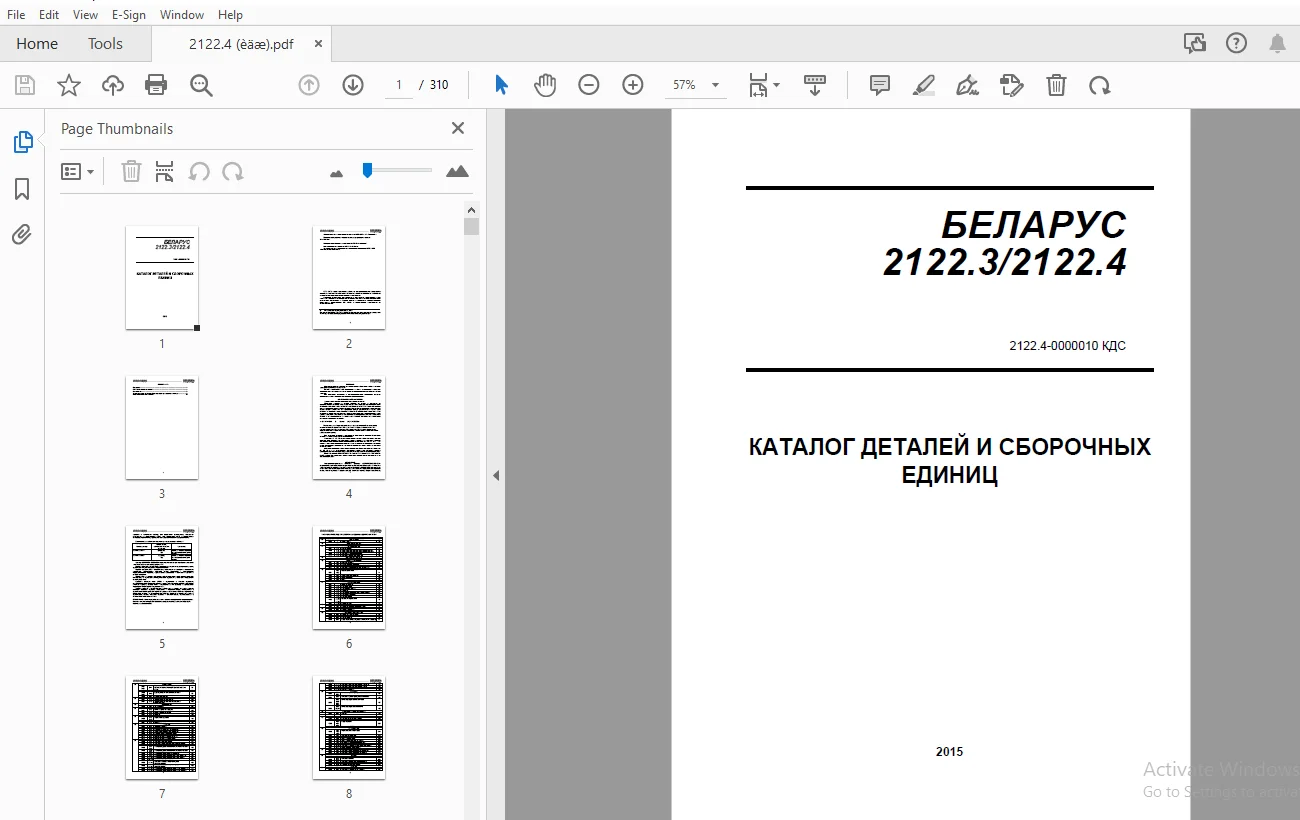

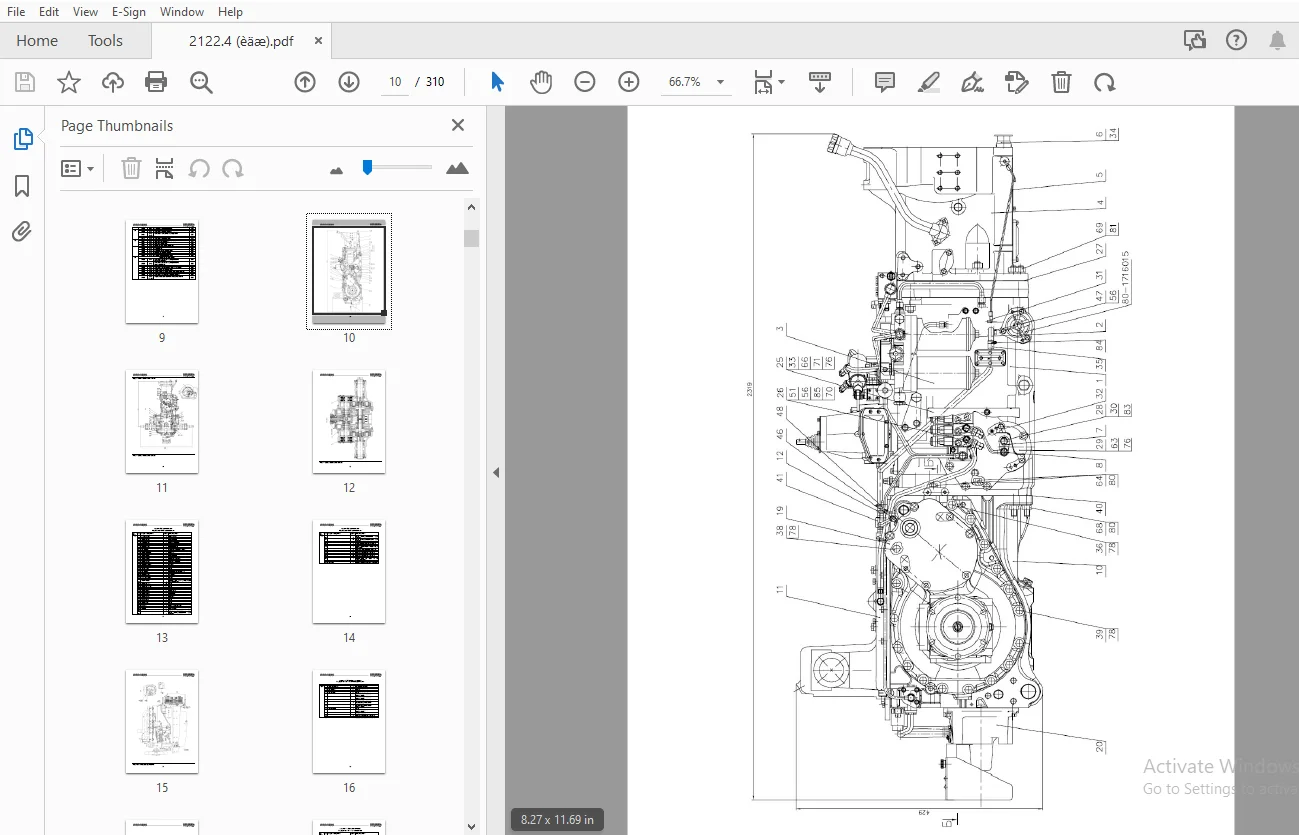

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Belarus 2122.3/2122.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2015 – PDF DOWNLOAD

1. Введение — страница 4
2. Как пользоваться каталогом — страница 4
3. Назначение — страница 5
4. Указатель групп, подгрупп сборочных единиц и деталей каталога — страница 6
5. Сборочные единицы и детали — страница 10

Подробности по группам и подгруппам:

• 00 Трансмиссия
  • Трансмиссия — страница 10
• 10 Механизмы дизеля
  • Установка двигателя — страница 15
• 11 Система питания
  • Бак топливный — страница 17
  • Управление подачей топлива — страница 21 и 23
  • Установка воздухоочистителя — страница 27
  • Установка топливного фильтра — страница 29
• 12 Система выпуска газа
  • Установка глушителя — страница 31
• 13 Система охлаждения
  • Блок охлаждения — страница 33
  • Ограждение вентилятора — страница 35
  • Установка охладителя — страница 37 и 39
• 16 Сцепление
  • Корпус сцепления — страница 41
  • Управление сцеплением — страница 46
  • Гидроусилитель — страница 48
  • Бачок — страница 50
  • Установка сцепления
• 17 Коробка передач
  • Коробка передач — страница 53
  • Вал первичный — страница 56
  • Вал промежуточный — страница 58
  • Фрикцион — страница 60
  • Вал пониженных передач и заднего хода — страница 62
  • Вал блока шестерен — страница 66
  • Вал вторичный — страница 68
  • Механизм управления — страница 70
  • Привод насоса — страница 75
• 18 Привод ПВМ
  • Привод переднего ведущего моста — страница 77
• 22 Привод карданный
  • Привод карданный — страница 81
  • Ограждение — страница 83
• 23 Передний ведущий мост
  • Передний ведущий мост — страница 85
  • Редуктор центральный — страница 87
  • Дифференциал — страница 89
  • Редуктор конечной передачи ПВМ — страница 91
• 24 Задний мост
  • Корпус заднего моста. Передача конечная — страница 95
  • Передача конечная — страница 97
  • Дифференциал. Стакан подшипников — страница 99
  • Привод блокировки — страница 101
• 27 Устройство прицепное
  • Тягово-сцепное устройство — страница 103
  • Тягово-сцепное устройство (варианты комплектации) — страница 105
• 30 Передняя ось
  • Тяга рулевая — страница 107
• 31 Колеса и ступицы
  • Колеса передние ведущие — страница 109
  • Колеса задние ведущие — страница 111
  • Ступица — страница 113
• 34 Управление рулевое
  • Управление рулевое — страница 115
  • Колонка рулевая — страница 121
  • Кардан — страница 125
• 35 Тормоза
  • Тормоза рабочие — страница 127
  • Управление тормозами — страница 129
  • Цилиндр рабочий — страница 133
  • Управление стояночным тормозом — страница 135
  • Пневмопривод (двухпроводный) — страница 137
  • Баллон — страница 139
  • Кран тормозной — страница 140 и 142
• 37 Электрооборудование
  • Установка фар дорожных — страница 144
  • Установка фонарей передних — страница 146 и 148
  • Электрооборудование двигателя — страница 150 и 153
  • Электрооборудование трансмиссии — страница 157
  • Электрооборудование кабины — страница 159 и 161
  • Установка фонарей задних — страница 163
  • Установка батарей аккумуляторных — страница 166 и 168
  • Электрооборудование отопителя — страница 171 и 173
  • Установка фар рабочих — страница 174 и 176
  • Установка стартера — страница 178
  • Блок коммутации — страница 179
• 38 Приборы
  • Установка щитка приборов — страница 181 и 184
  • Щиток приборов — страница 187 и 193
• 39 Инструмент и принадлежности
  • Аптечка — страница 198
• 42 Отбор мощности
  • Вал отбора мощности задний — страница 200
  • Передний ВОМ — страница 206
  • Редуктор ВОМ — страница 208
  • Управление ПВОМ — страница 214
• 46 Гидросистема
  • Гидроагрегаты и арматура — страница 216
  • Устройство навесное — страница 222
  • Узлы и элементы навесного устройства — страница 226
  • Захват — страница 228 и 230
  • Шарниры и переходные элементы — страница 232
  • Переднее навесное устройство — страница 234
  • Установка переднего навесного устройства — страница 236
  • Гидросистема трансмиссии — страница 238
• 52 Стеклоочистители
  • Установка стеклоочистителя переднего — страница 240
  • Установка стеклоочистителя заднего — страница 242
  • Установка стеклоомывателя — страница 244
• 67 Кабина
  • Кабина трактора — страница 246
  • Установка кабины — страница 250
  • Установка ящика инструментального — страница 253
  • Облицовка — страница 255 и 256
• 68 Сиденье
  • Установка сиденья — страница 257 и 261
  • Сиденье дополнительное — страница 263
• 81 Система кондиционирования
  • Установка кондиционера — страница 265
  • Установка отопителя-охладителя — страница 267
  • Установка конденсатора и фильтра-осушителя — страница 270
  • Установка компрессора — страница 272
• 82 Принадлежности кабины
  • Зеркало внутреннее — страница 274
  • Зеркало наружное — страница 276
  • Козырек противосолнечный — страница 278
• 84 Оперение
  • Облицовка — страница 280 и 282
  • Крылья передних колес — страница 284
  • Подножка — страница 286 и 288
• 87 Система управления
  • Установка розеток и прикуривателя — страница 290 и 292
  • Установка передней розетки — страница 294
  • Установка блока коммутации и защиты — страница 296
  • Управление трансмиссией — страница 298
  • Управление задним навесным устройством — страница 302
  • Управление распределителями EHS — страница 304
  • Установка панели комбинированной — страница 306
  • Управление двигателем — страница 308
