BM Volvo Traktor 800 810 814 Verkstadshandbok 1979 – D50/TD50A och D60/TD60A Motorer

Description

BM Volvo Traktor 800 810 814 Verkstadshandbok 1979

Den här svenska verkstadshandboken från Volvo BM AB täcker traktorerna T 800, T 810 och T 814 och tillhör den tekniska dokumentation som användes på verkstäder och servicestationer under slutet av 1970-talet. Handboken behandlar motorerna D 50 A, TD 50 A, D 60 A och TD 60 A, samt de ingående systemen i kraftöverföringen, bromsarna, styrsystemet med Orbitrol, drivande styraxel, och hydrauliken inklusive redskapslyften Terra Trol och Terra Trol M II.

Tyngdpunkten ligger på praktiska reparationsanvisningar med operationsnummer, rivnings- och hopsättningsmoment, toleranser, åtdragningsmoment och kontrollmätningar. Därutöver finns felsökningsscheman, hydraulscheman och elkopplingsscheman som gör att du kan följa signal- och oljeflöden genom hela maskinen.

Filinformation

• Manualtyp: Verkstadshandbok / Workshop Manual
• Varumärke: Volvo BM AB
• Modeller: T 800, T 810, T 814
• Motorer: D 50 A, TD 50 A, D 60 A, TD 60 A
• Språk: Svenska
• Utgivningsår: 1979
• Format: PDF
• Omfattning: Cirka 200 sidor med text, ritningar, tabeller och scheman

Innehåll — kapitel och avsnitt

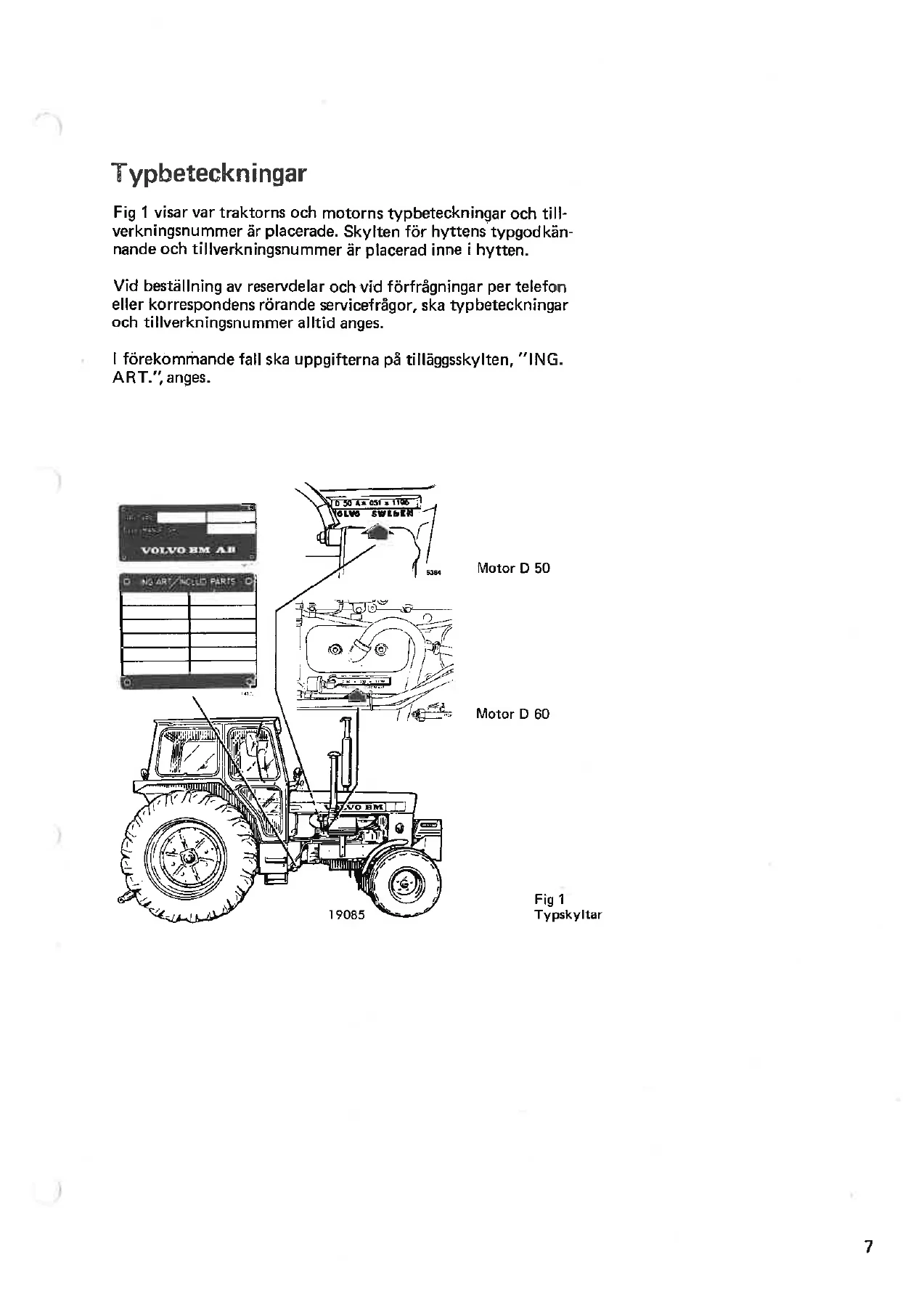

• Förord och typbeteckningar
• Specifikationer
  • Vikter, måttuppgifter, rymduppgifter
  • Åtdragningsmoment (standard och specifika förband)
• Motor
  • Beskrivning av D 50 A, TD 50 A, D 60 A, TD 60 A
  • Bränslemattartryck, kontroll
  • Motorvarvtal, kontroll och justering
  • Insprutningspump, byte, inställning och kontroll av förinsprutning
  • Varvtalsbegränsare, renovering
  • Turbokompressor, kontroll av laddningstryck och byte
  • Kylare, byte
  • Kylvätskepump, borttagning, ditsättning och renovering
  • Transmissionsdrev, byte
• Elsystem
  • Beskrivning av 12 V-system med växelströmsgenerator
  • Strålkastare, inställning
  • Elkopplingsscheman för samtliga utföranden
• Kraftöverföring
  • Beskrivning av koppling, snabbväxel, växellåda, differential och kraftuttag
  • Kopplingspedalens spel och kopplingsbroms, justering och grundinställning
  • Traktorkropp, delning och hopsättning
  • Koppling, borttagning, ditsättning och renovering
  • Svänghjul, bearbetning
  • Tätningsringar i lagerhus för övre kraftuttagsaxel, byte
  • Fördelningsväxellåda (T 814), borttagning, ditsättning och renovering
  • Skiftaxel för fyrhjulsdrift, byte av tätningsring
  • Snabbväxel — felsökning, oljetryckskontroll, justering av tryckbegränsningsventil, borttagning, ditsättning och renovering
  • Växellåda — borttagning, renovering och ditsättning
  • Kronhjul och pinjong, byte inklusive renovering av differential
  • Drivaxlar vänster och höger, byte
  • Inre drivaxlar (bromsaxlar), borttagning och ditsättning
  • Kraftuttag — 1-tapps och 2-tapps, borttagning, ditsättning och renovering
• Bromsar
  • Beskrivning av mekaniska lamellbromsar med styrbroms
  • Justering av bromsar
  • Bromslameller, byte
  • Tätningsring för inre drivaxel (bromsaxel), byte
• Styrsystem
  • Beskrivning av styrning, styrväxel och Orbitrol
  • Felsökningsschema
  • Styrhjulslager, byte
  • Styrspindel, byte inklusive ombussning
  • Styraxel, borttagning och ditsättning (samtliga utföranden)
  • Arbetstryck styrning, kontroll och justering
  • Styrväxel och styrventilhus, byte av packningar och tätningar
  • Ventilblock och styrventil, byte
  • Oljepump för styrning, byte
  • Styrcylinder, borttagning, ditsättning och renovering
  • Oljetrycksslang till styrcylinder, byte (T 814)
  • Oljepåfyllning och luftning
• Hydraulsystem
  • Felsökningsschema
  • Manövertryck och arbetstryck, kontroll och justering
  • Redskapslyft Terra Trol — grundinställning, borttagning, ditsättning och reparation
  • Redskapslyft Terra Trol M II — grundinställning, borttagning, ditsättning och byte av reglerventil
  • Manöverventil, renovering
  • Lyftarmsaxel, byte av tätningar
  • Hydrauloljepump
• SI-systemet — omräkningstabeller och jämförelse med äldre enheter
• Allmänna reparationsanvisningar
  • Användning av tätningsmedel, lås- och tätningsvätskor
• Ritningar och scheman

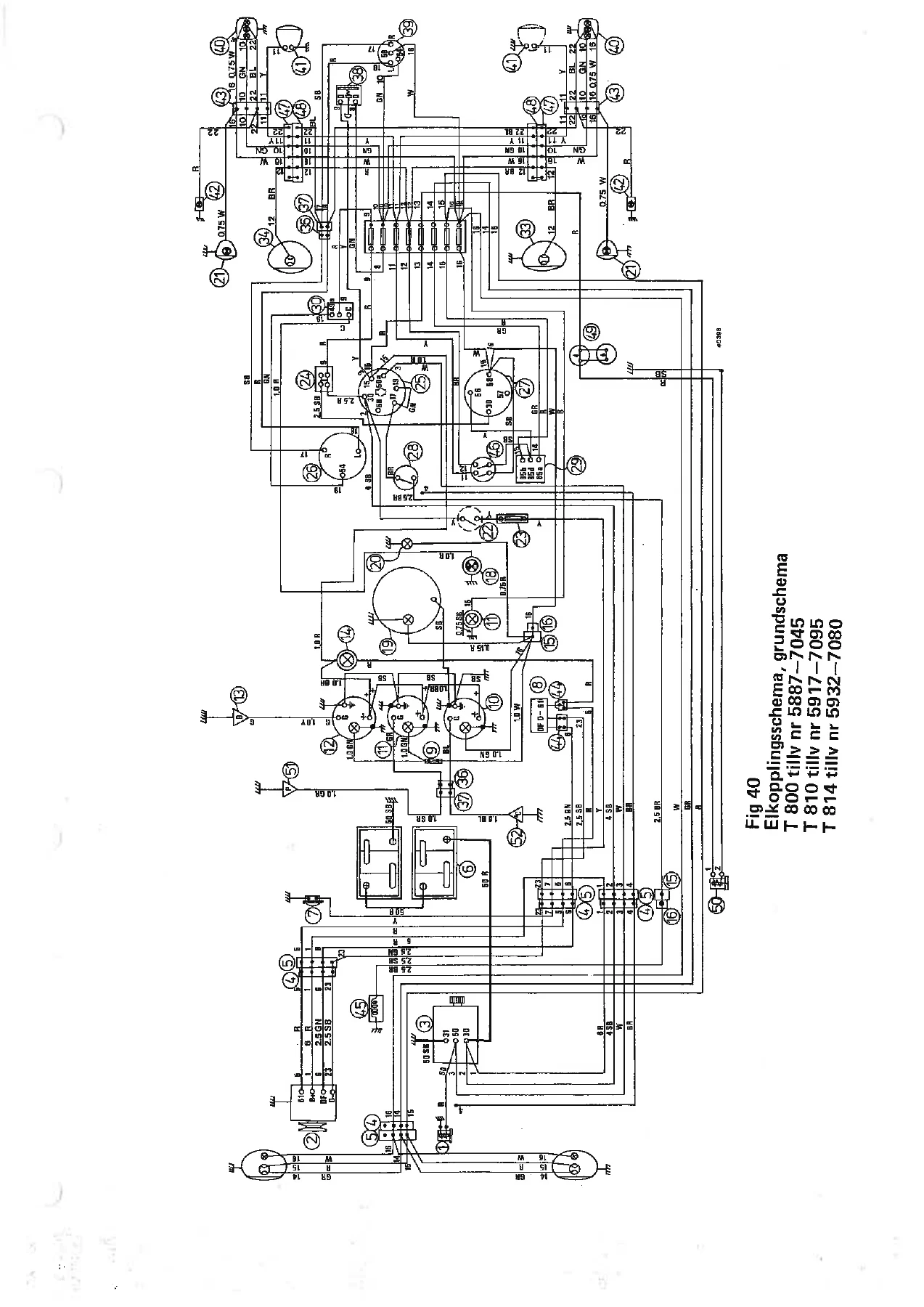

  • Elkopplingsscheman T 800/T 810/T 814 (samtliga utföranden)
  • Hydraulschema snabbväxel
  • Kopplingskåpa med axlar (alla utföranden)

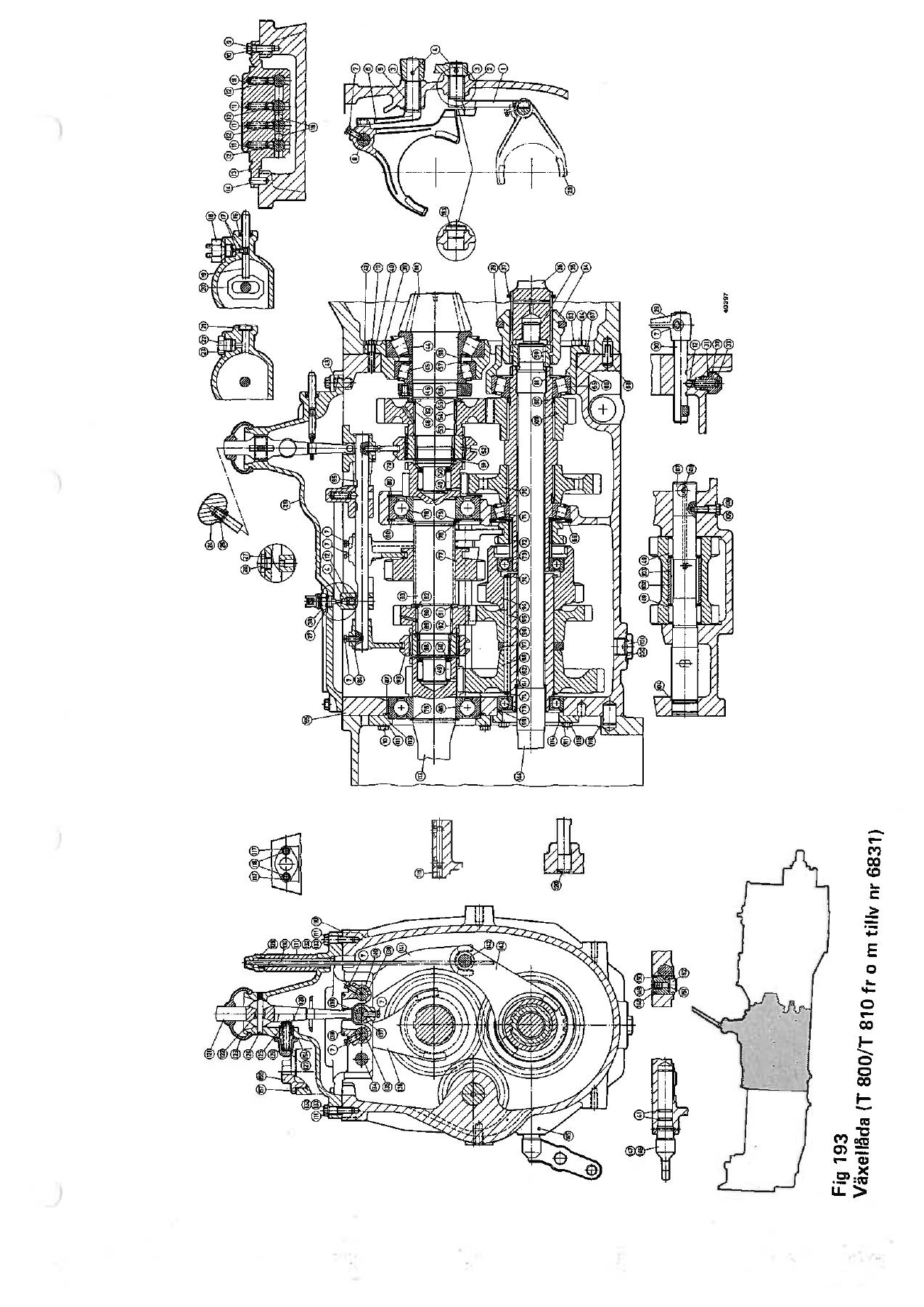

  • Växellåda och kuggkontaktschema
  • Differential, drivaxlar, slutväxel och inre driv- och bromsaxelenhet
  • 1-tapps och 2-tapps kraftuttag
  • Hydraulschema styrsystem
  • Hydraulschema Terra Trol och extra manöverventil

Sammanlagt ger handboken en heltäckande bild av hur traktorerna T 800, T 810 och T 814 är uppbyggda och hur de ska repareras. Varje moment beskrivs med operationsnummer, och för de flesta ingreppen anges specifika verktyg (SVO-verktyg eller standardverktyg), vilka toleranser som gäller samt vilka åtdragningsmoment som ska användas. Det gör att både yrkesverkstäder och erfarna hemmamekaniker kan följa tillverkarens egna anvisningar istället för att gissa.

Varför den här verkstadshandboken är värd att ha

BM Volvo 800-serien är byggd för att hålla, men den är också byggd i en tid då nästan allt var mekaniskt och hydrauliskt reglerat. Det innebär att felen sällan är självklara — de sitter i detaljer som insprutningspumpens inställning, snabbväxelns kopplingstryck, kuggflankspel i slutväxeln eller grundinställningen av Terra Trol-lyften. Den svenska verkstadshandboken beskriver exakt dessa moment och anger de värden som gäller för respektive utförande och tillverkningsnummer.

Med handboken kan du:

• Kontrollera och justera motorvarvtal, bränslemattartryck och förinsprutning på D 50 A, TD 50 A, D 60 A och TD 60 A
• Byta insprutningspump och ställa in den mot svänghjulets märkning
• Kontrollera turbokompressorns laddningstryck och korrigera för insugningsluftens temperatur
• Dela traktorkroppen mellan svänghjulskåpa och kopplingskåpa på ett kontrollerat sätt
• Renovera kopplingen och kontrollera tryckplattans tjocklek och konicitet
• Felsöka, mäta oljetryck och justera tryckbegränsningsventilen i snabbväxeln
• Renovera växellådan inklusive huvudaxel, mellanaxlar och backhjul
• Byta kronhjul och pinjong samt ställa in axialspelet och kuggflankspelet i differentialen
• Byta drivaxlar och inre bromsaxlar med korrekt lagerspel
• Renovera 1-tapps och 2-tapps kraftuttag inklusive lamellkopplingens inkopplingskraft
• Justera bromsar och byta bromslameller
• Felsöka styrsystemet, byta styrventil, ventilblock och styrcylinder samt lufta systemet
• Grundinställa Terra Trol och Terra Trol M II redskapslyft
• Följa elscheman för samtliga hytt- och belysningsutföranden

Det är den typen av information som annars bara finns i pärmar hos auktoriserade verkstäder eller i begagnade originalböcker som är svåra att få tag på i komplett skick. Här får du hela dokumentet i en enda PDF-fil.

Så levereras handboken

Handboken levereras som en nedladdningsbar PDF direkt efter betalning — ingen frakt, ingen väntetid och inget paket som kan försvinna på vägen. Filen kan läsas på dator, surfplatta eller mobil och du kan skriva ut de sidor du behöver ha med dig ut i verkstaden. Sidorna med scheman, toleranstabeller och momentvärden är särskilt praktiska att skriva ut och sätta upp vid arbetsbänken.

Oavsett om du ska serva din egen BM Volvo T 800, T 810 eller T 814, eller arbetar professionellt med äldre Volvo BM-traktorer, ger den svenska verkstadshandboken från 1979 dig tillverkarens egna anvisningar för motor, kraftöverföring, bromsar, styrning och hydraulik — samlade i ett dokument som är enkelt att söka i och enkelt att ta med sig dit arbetet ska utföras.
