BT P20 Quality Parts Manual Digital Manual PDF

Description

BT P20 Quality Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT P20 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 91
Downloadable : Yes
File Type : PDF
Size: 3.01 MB

TABLE OF CONTENTS:

BT P20 Quality Parts Manual – PDF DOWNLOAD

Valid for machine number – 406404AA
Ordering number – 180673
Date – 2001-03-27/ITS/ESIJ
Language – GB SE DE FR

0000 Chassis
Chassi; Chassis; Châssis
0340-185 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0380-189 Fork frame (low lifters) e = 180 mm
Gaffelstomme (låglyftare); Gabelchassis (Niederhubwagen); Châssis (transpalettes)
0390-067 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0390-111 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0400-027 Frame/chassis components
Ram-monterade detaljer; Chassisanbauteile; Composants du châssis
0450-039 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0560-048 Platform incl. fixing points
Åkplattform med infästning; Fahrerplattform mit Befestigung; Plateforme et fixations
0820-089 Finger/foot guards
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0840-054 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0840-063 Driver protection 8 km / h
Förarskydd; Fahrerschutz; Protection de cariste
0840-064 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0850-149 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants
1000 Motors
Motorer; Motoren; Moteurs
1710-017 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique
1760-022 Electric drive motor 6 km/h
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
1760-023 Electric drive motor 8 km / h
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
Quality Parts
© BT Industries AB
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-043 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3370-011 Electromagnetic parking brake 8 km / h
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3370-017 Electromagnetic parking brake 6 km/h
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3530-039 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-040 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3550-159 Fork/support arm wheels e = 180 mm
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4110-172 Steering arm / wheel / lever
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4180-019 Steering bearings, radial bearing
Styrlagring/-krans ; Führungslagerung, Lenkkranz; Paliers de direction, paliers radials
Quality Parts
© BT Industries AB
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-031 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-028 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5190-029 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5190-039 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5310-060 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5460-040 Transistor panel
Transistorpanel ; Transistorpanel; Panneau transistor
5590-026 Work function harnesses/ fuse
Arbetsfunktionskablage/ -säkring; Steurstromverkabelung/ -Sicherung; Câblage/ fusible fonction de
travail
5610-014 Pump contactor
Pumpkontaktor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5820-018 Lift/lowering/reach movment probes/sensors
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction
5820-019 Lift/lowering/reach movment probes/sensors Cold stores
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction
5830-064 Safety probes/ sensors 8 km / h
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-066 Safety probes/ sensors
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-067 Safety probes/ sensors
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-070 Safety probes/ sensors Option
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
Quality Parts
© BT Industries AB
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-061 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6120-164 Hydraulic tank lines
Tankhydraulledningar; Hydrauliktankleitungen; Tuyaux réservoir hydraulique
6610-053 Main lift cylinders
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6680-012 Powertrak cylinder
Powertrak cylinder; Powertrak Zylinder; Vérin TGP (Traction Grande Puissance)
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9420-015 Truck log device, code locking device
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code
9500-206 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-208 Other extra equipment Writing table
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-219 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9550-013 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Equipement de changement batterie
9999-007 Information
Information; Information; Information

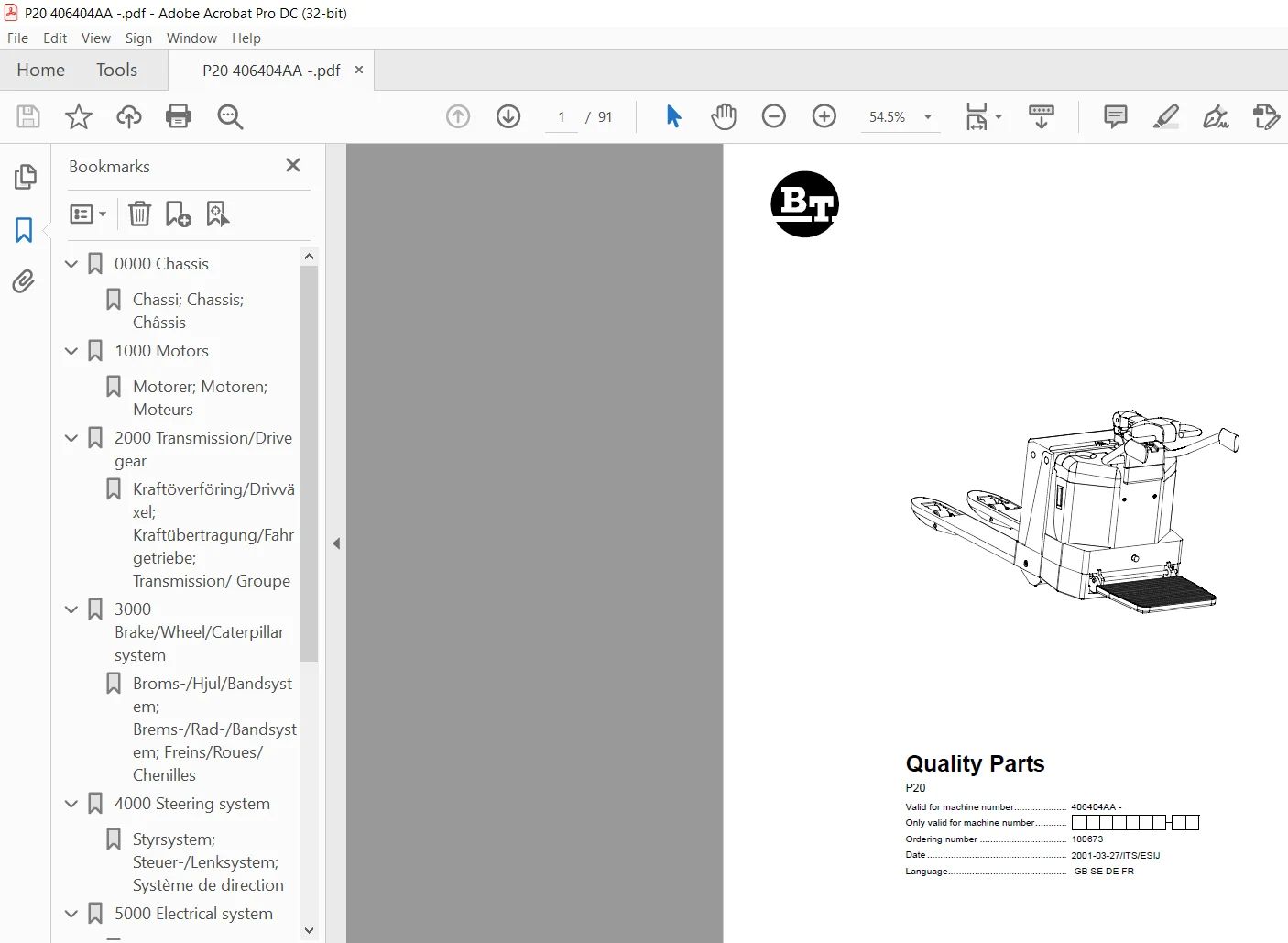

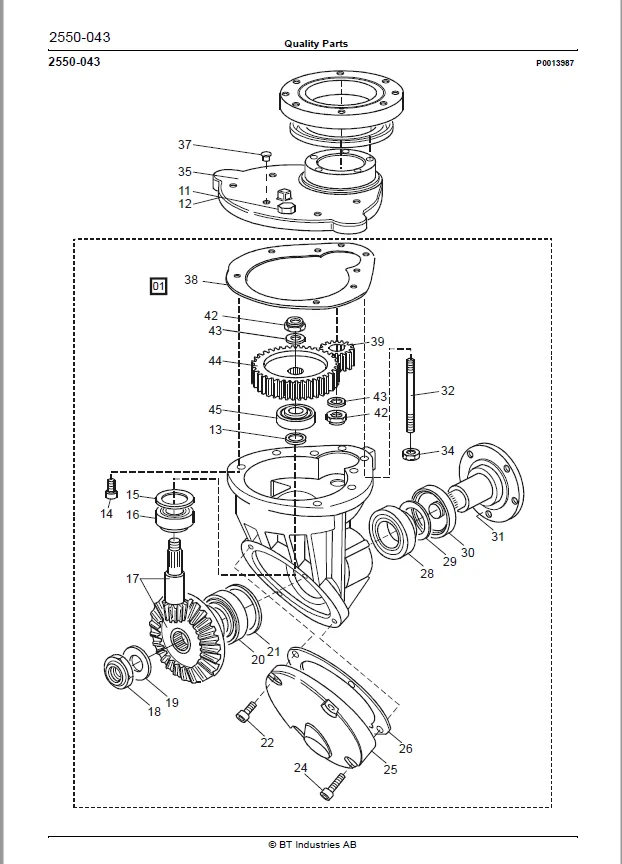

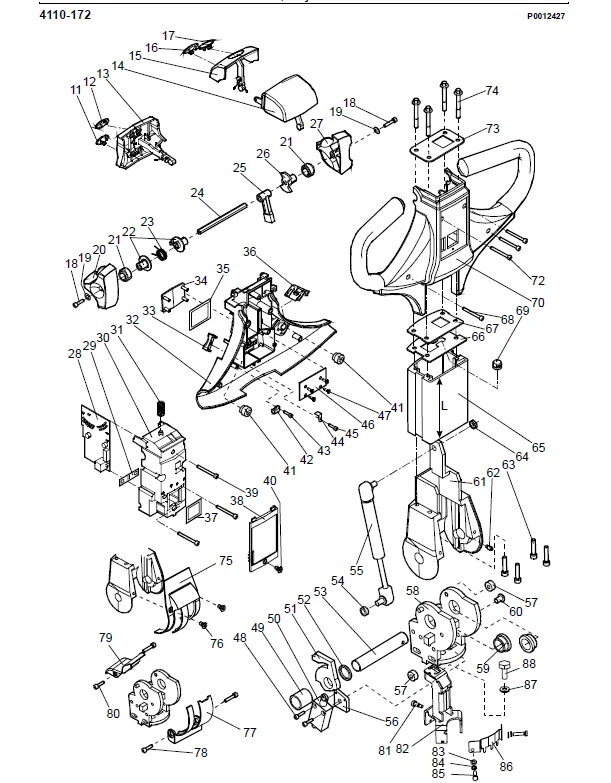

IMAGES PREVIEW OF THE MANUAL:
