BT RRE140 / RRE140C / RRE140E / RRE140EC / RRE160 / RRE160C / RRE160E / RRE160EC Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT RRE140 / RRE140C / RRE140E / RRE140EC / RRE160 / RRE160C / RRE160E / RRE160EC Parts Manual – PDF DOWNLOAD

Language : English
Pages :563
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

BT RRE140 / RRE140C / RRE140E / RRE140EC / RRE160 / RRE160C / RRE160E / RRE160EC Parts Manual – PDF DOWNLOAD

0000 Chassis
Chassi; Chassis; Châssis
0340-00961 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles;
0340-01052 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles;
0340-01238 Inspection covers Cabin tilt
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles;
0350-00141 Support arms, stabilizers Stop
Stödben, stabilisatorer; Stützarme, Stabilisatoren; Bras porteurs, stabilisateurs;
0390-00655 Battery compartment parts Beam, rigid bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-00659 Battery compartment parts Battery change
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-00674 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-00744 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-00757 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-00758 Battery compartment parts Battery catch
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01046 Battery compartment parts Battery protection, sliding
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01134 Battery compartment parts Locking device, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01181 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01194 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01196 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01235 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01236 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01238 Battery compartment parts Frame, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01241 Battery compartment parts Block, rigid bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01243 Battery compartment parts Roller, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01257 Battery compartment parts Battery protection
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01265 Battery compartment parts Frame, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01268 Battery compartment parts Block, rigid bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01270 Battery compartment parts Roller, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01273 Battery compartment parts Li-Ion
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0390-01320 Battery compartment parts Frame, battery bed
Batteriutrymmesdelar; Batterieraumteile; Pièces de compartiment batterie;
0450-00098 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur;
0510-00040 Cabin fixing points Basic version
Hyttinfästning; Kabinenbefestigung; Points de fixation cabine;
0510-00057 Cabin fixing points Cabin tilt
Hyttinfästning; Kabinenbefestigung; Points de fixation cabine;
0510-00068 Cabin fixing points Cabin tilt
Hyttinfästning; Kabinenbefestigung; Points de fixation cabine;
0620-00566 Seat, cushions Body
Förarstol, dynor; Fahrersitz, Kissen; Siège, coussins de siège/dossier;
0620-00567 Seat, cushions Cushion
Förarstol, dynor; Fahrersitz, Kissen; Siège, coussins de siège/dossier;
0620-00633 Seat, cushions
Förarstol, dynor; Fahrersitz, Kissen; Siège, coussins de siège/dossier;
0640-00158 Driver controls ( mechanical ) Standard design
Förarreglage ( mekaniskt ); Bedienungselemente (mech.); Commandes ( mécaniques );
0680-00368 Internal fittings
Inredningsdetaljer; Einrichtungsteile; Accessoires intérieurs;
0680-00370 Internal fittings Narrow roof
Inredningsdetaljer; Einrichtungsteile; Accessoires intérieurs;
0740-00023 Mirrors
Speglar; Spiegel; Miroirs;
0810-00208 Overhead guard/roof E-bar, narrow roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection;
0810-00243 Overhead guard/roof Narrow roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection;
0810-00411 Overhead guard/roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection;
0810-00412 Overhead guard/roof Narrow roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection;
0810-00496 Overhead guard/roof Protective grating, transparent plastic
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection;
0820-00302 Finger/foot guards
Finger-/fotskydd; Finger-/Fussschutz; Protection de doigts/pieds anti-écrasement;
0820-00372 Finger/foot guards Support arm wheel
Finger-/fotskydd; Finger-/Fussschutz; Protection de doigts/pieds anti-écrasement;
0840-00245 Driver protection Grille
Förarskydd; Fahrerschutz; Protection de cariste;
0840-00466 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste;
0850-00502 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants;
0850-00503 Signs, warnings, decals Only available in certain markets
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants;
1000 Motors
Motorer; Motoren; Moteurs
1710-00140 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique;
1730-00081 Electric steering motor
Elektrisk styrmotor; Elektro-Lenkmotor; Moteur de direction électrique;
1740-00049 Electric fan motor, electric fan
Elektrisk fläktmotor/fläkt; Elektro-Lüftermotor/Lüfter; Moteur du ventilateur/ventilateur électrique;
1740-00055 Electric fan motor, electric fan
Elektrisk fläktmotor/fläkt; Elektro-Lüftermotor/Lüfter; Moteur du ventilateur/ventilateur électrique;
1740-00056 Electric fan motor, electric fan
Elektrisk fläktmotor/fläkt; Elektro-Lüftermotor/Lüfter; Moteur du ventilateur/ventilateur électrique;
1760-00170 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique;
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-00094 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur;
2550-00194 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur;
2550-00208 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur;
2550-00210 Mechanical drive gear unit Docking
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur;
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul-/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3180-00054 Electrically controlled travel brake Support arm wheel brake
El.reglerad färdbroms; Elektrisch geregelte Betriebsbremse; Frein de route électrique;
3370-00050 Electromagnetic parking brake
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique;
3370-00083 Electromagnetic parking brake
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique;
3530-00138 Drive wheel
Drivhjul; Antriebsrad; Roue motrice;
3530-00231 Drive wheel
Drivhjul; Antriebsrad; Roue motrice;
3550-00510 Fork/support arm wheels Support arm wheel without brake
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support;
3550-00785 Fork/support arm wheels Support arm wheel without brake
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support;
3550-00786 Fork/support arm wheels Support arm wheel with brake
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support;
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4310-00080 Electric steering wheel/lever Logotype
Elektr.ratt/-spakstyrning; Elektro-lenkrad/-hebellenkung; Timon/volant de direction électrique;
4310-00112 Electric steering wheel/lever
Elektr.ratt/-spakstyrning; Elektro-lenkrad/-hebellenkung; Timon/volant de direction électrique;
4350-00018 Steering angle sensor
Styrvinkelgivare; Lenkwinkelgeber; Capteur døangle de direction;
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-00202 General alarm signals (audible/visual)
Signal/larm ( ljud-/ljus- ); Warn-/Alarmsignale ( Akust./Opt.); Avertisseur (sonore/lumineux), dispositifs
døalarme;
5190-00139 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie,
contacteur;
5190-00142 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie,
contacteur;
5200-00068 Instrument panel, display Load information display LID
Instrumentpanel, display; Instrumentenpanel, Display; Tableau de bord, afficheur;
5200-00090 Instrument panel, display
Instrumentpanel, display; Instrumentenpanel, Display; Tableau de bord, afficheur;
5200-00091 Instrument panel, display
Instrumentpanel, display; Instrumentenpanel, Display; Tableau de bord, afficheur;
5280-00126 Level/position transducers/lamps Wiring harness, with / without altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00158 Level/position transducers/lamps Without altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00160 Level/position transducers/lamps Without altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00248 Level/position transducers/lamps Altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00250 Level/position transducers/lamps Altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00277 Level/position transducers/lamps Altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5280-00279 Level/position transducers/lamps Altimetry
Nivå-/lägesmätare/-lampa; Niveau-/Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position;
5390-00311 Driving function harnesses/fuse Support arm wheel brake
Åkfunktionkablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/fusible fonction de
déplacement;
5390-00318 Driving function harnesses/fuse Pedal
Åkfunktionkablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/fusible fonction de
déplacement;
5390-00319 Driving function harnesses/fuse Pedal
Åkfunktionkablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/fusible fonction de
déplacement;
5390-00380 Driving function harnesses/fuse Chassis
Åkfunktionkablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/fusible fonction de
déplacement;
5430-00155 Drive motor cables/resistors/fuses
Drivmotorkablar/-motstånd/-säkring; Fahrmotorkabel/-widerstand/-sicherung; Câbles/résitances/
fusible moteur de traction;
5460-00112 Transistor panel
Transistorpanel; Transistorpanel; Panneau transistor;
5590-00408 Work function harnesses/fuse Cabin tilt
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00409 Work function harnesses/fuse Mast, cable reel
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00413 Work function harnesses/fuse Fork carriage
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00429 Work function harnesses/fuse 1 extra hydraulic function
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00430 Work function harnesses/fuse 2 extra hydraulic functions
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00536 Work function harnesses/fuse Main valve, reach
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00713 Work function harnesses/fuse
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00912 Work function harnesses/fuse Fuse central
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00957 Work function harnesses/fuse Roof
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-00976 Work function harnesses/fuse Mast
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5590-01011 Work function harnesses/fuse Driver compartment
Arbetsfunktionskablage/-säkring; Steuerstromverkabelung/-sicherung; Câblage/fusible fonction de
travail;
5680-00182 Battery/motor cables, fuse Cabin tilt
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5680-00196 Battery/motor cables, fuse
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5680-00248 Battery/motor cables, fuse Cable arm, fixed battery
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5680-00249 Battery/motor cables, fuse Fixed battery
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5680-00250 Battery/motor cables, fuse Cable arm, battery change
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5680-00251 Battery/motor cables, fuse Cable arm, battery change
Batteri-/motorkablar, säkring; Batterie-/Motorkabel, Sicherung; Câbles de batterie/moteur, fusible;
5710-00175 Drive/multi-function PCBs
Elektronikkort åkning/kombination; Elektronikkarten Fahren/Kombination; Cartes électroniques
déplacement/combinaison;
5710-00176 Drive/multi-function PCBs Cabin tilt
Elektronikkort åkning/kombination; Elektronikkarten Fahren/Kombination; Cartes électroniques
déplacement/combinaison;
5820-00498 Lift/lowering/reach movement probes/sensors Cabin tilt
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction;
5830-00222 Safety probes/sensors
Säkerhets-givare/-sensor; Sicherheitsgeber/-sensor; Capteurs de sécurité;
5830-00247 Safety probes/sensors Left foot switch
Säkerhets-givare/-sensor; Sicherheitsgeber/-sensor; Capteurs de sécurité;
5830-00371 Safety probes/sensors
Säkerhets-givare/-sensor; Sicherheitsgeber/-sensor; Capteurs de sécurité;
5850-00018 Positioning probes/sensors Sideshift
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement;
5850-00029 Positioning probes/sensors Tilt
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement;
5850-00034 Positioning probes/sensors Measuring
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement;
5850-00072 Positioning probes/sensors Tilt
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement;
5850-00099 Positioning probes/sensors Measuring
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement;
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6110-00032 Hydraulic tank
Hydraultank; Hydrauliktank; Réservoir hydraulique;
6120-00267 Hydraulic tank lines
Tankhydraulledningar; Hydrauliktankleitungen; Tuyaux réservoir hydraulique;
6130-00037 Filters and housing
Filter, filterhus; Filter, Gehäuse; Filtres, logement de filtre;
6140-00038 Hydraulic pump
Hydraulpump; Hydraulikpumpe; Pompe hydraulique;
6210-00085 Main valve unit lift/reach/tilt
Huvudventil lyft/utskjut./ tilt; Hauptventil Hub/Schub/Neigung; Soupape principale levage/rétraction/
inclinaison;
6210-00086 Main valve unit lift/reach/tilt Cabin tilt
Huvudventil lyft/utskjut./ tilt; Hauptventil Hub/Schub/Neigung; Soupape principale levage/rétraction/
inclinaison;
6220-00054 Control valve ( Other functions ) Fork carriage
Riktningsventil (övriga funktioner); Wegeventil (Zusatzfunktionen); Soupape manuelle (Autres
fonctions);
6220-00059 Control valve ( Other functions ) 1 extra hydraulic function
Riktningsventil (övriga funktioner); Wegeventil (Zusatzfunktionen); Soupape manuelle (Autres
fonctions);
6220-00062 Control valve ( Other functions ) 2 extra hydraulic functions
Riktningsventil (övriga funktioner); Wegeventil (Zusatzfunktionen); Soupape manuelle (Autres
fonctions);
6220-00076 Control valve ( Other functions ) Fork carriage
Riktningsventil (övriga funktioner); Wegeventil (Zusatzfunktionen); Soupape manuelle (Autres
fonctions);
6220-00086 Control valve ( Other functions ) Fork carriage
Riktningsventil (övriga funktioner); Wegeventil (Zusatzfunktionen); Soupape manuelle (Autres
fonctions);
6230-00240 Hydraulic lines chassis Mast / reach
Chassimonterade hydraulledningar; Hydraulikleitungen Chassis; Circuits hydrauliques châssis;
6230-00279 Hydraulic lines chassis
Chassimonterade hydraulledningar; Hydraulikleitungen Chassis; Circuits hydrauliques châssis;
6320-00439 Mast hydraulic lines Fork carriage
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00493 Mast hydraulic lines Only available in certain markets
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00570 Mast hydraulic lines Fork positioner without sideshift
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00676 Mast hydraulic lines Only available in certain markets
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00832 Mast hydraulic lines Sideshift
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00841 Mast hydraulic lines Fork positioner unit
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00974 Mast hydraulic lines 1 Extra functions hose reel right, left or middle
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-00975 Mast hydraulic lines 2 Extra functions 2 hose reels
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01240 Mast hydraulic lines
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01241 Mast hydraulic lines
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01432 Mast hydraulic lines 1 Extra functions hose reel right, left or middle
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01433 Mast hydraulic lines 2 Extra functions 2 hose reels
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01518 Mast hydraulic lines
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6320-01519 Mast hydraulic lines
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât;
6370-00146 Mast hose reel/swivel joint Left hand mast
Stativslangvinda/vippstycke; Schlauchtrommel, Schwenkkupplung Hubeinrichtung; Enrouleur/joint
tournant mât;
6370-00147 Mast hose reel/swivel joint Right hand mast
Stativslangvinda/vippstycke; Schlauchtrommel, Schwenkkupplung Hubeinrichtung; Enrouleur/joint
tournant mât;
6370-00148 Mast hose reel/swivel joint Over mast
Stativslangvinda/vippstycke; Schlauchtrommel, Schwenkkupplung Hubeinrichtung; Enrouleur/joint
tournant mât;
6370-00217 Mast hose reel/swivel joint Docking
Stativslangvinda/vippstycke; Schlauchtrommel, Schwenkkupplung Hubeinrichtung; Enrouleur/joint
tournant mât;
6610-00412 Main lift cylinders H3 = 4400 – 5700 mm
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage principal;
6610-00413 Main lift cylinders H3 = 6300 – 10500 mm
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage principal;
6610-01010 Main lift cylinders H3 = 4400 – 5700 mm
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage principal;
6610-01011 Main lift cylinders H3 = 6300 – 10500 mm
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage principal;
6620-00588 Free lift cylinders
Frilyftscylinder; Freihubzylinder; Vérin de levée libre;
6620-00687 Free lift cylinders
Frilyftscylinder; Freihubzylinder; Vérin de levée libre;
6650-00023 Reach/telescopic cylinders
Utskjut-/teleskopcylinder; Vorschub-/Teleskopzylinder; Vérin de rétraction/téléscopique;
6660-00015 Tilt cylinders
Tiltcylinder; Neigezylinder; Vérin døinclinaison;
6660-00019 Tilt cylinders Cabin tilt
Tiltcylinder; Neigezylinder; Vérin døinclinaison;
6660-00034 Tilt cylinders
Tiltcylinder; Neigezylinder; Vérin døinclinaison;
6660-00042 Tilt cylinders
Tiltcylinder; Neigezylinder; Vérin døinclinaison;
6660-00043 Tilt cylinders
Tiltcylinder; Neigezylinder; Vérin døinclinaison;
6670-00057 Other hydraulic cylinders Sideshift
Övriga hydraulcylindrar; Übrige hydraul. Zylinder; Autres vérins hydrauliques;
7000 Work function – lifting masts
Arbetsfunktion – lyftstativ; Arbeitsfunktion – Hubgerüste; Fonction de
travail – mâts de levage
7100-00130 Main mast Roller
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal;
7120-01319 Main lift chain system H3 = 4400 – 5700 mm
Huvudlyftkedjesystem; Haupthubkettensystem; Système de chaîne de levage mât pricipal;
7120-01320 Main lift chain system H3 = 6300 – 10500 mm
Huvudlyftkedjesystem; Haupthubkettensystem; Système de chaîne de levage mât pricipal;
7130-00293 Main mast fork carriage
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubgerüst; Tablier porte-fourches mât principal;
7130-00552 Main mast fork carriage
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubgerüst; Tablier porte-fourches mât principal;
7130-00553 Main mast fork carriage
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubgerüst; Tablier porte-fourches mât principal;
7130-00599 Main mast fork carriage
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubgerüst; Tablier porte-fourches mât principal;
7150-00040 Main mast guidance/dampers
Huvudstativ-styrning/dämpning; Führungen/Dämpfer Haupthubgerüst; Guidage/amortissement
mât principal;
7190-00086 Main mast suspension
Huvudstativinfästning; Befestigung Haupthubgerüst; Suspension mât principal;
7190-00139 Main mast suspension
Huvudstativinfästning; Befestigung Haupthubgerüst; Suspension mât principal;
7410-00425 Fork, carpet boom, lift hook Only available in certain markets
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage;
7410-00462 Fork, carpet boom, lift hook Only available in certain markets
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage;
7410-00466 Fork, carpet boom, lift hook Only available in certain markets
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage;
7410-00490 Fork, carpet boom, lift hook
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage;
7410-00537 Fork, carpet boom, lift hook Only available in certain markets
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage;
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör/Zusatzausrüstung; Equipement
supplémentaire/Options
9170-00554 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00555 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00556 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00588 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00589 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00592 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00593 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9170-00594 Separate sideshift/forkspread Fork positioner unit
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches;
9180-00069 Fork extensions
Förlängningsgaffel; Aufsteckgabeln; Rallonge de fourches;
9300-00126 Extra electrical equipment Extension wiring harness, battery
Extra elektrisk utrustning; Elektrische Zusatzausrüstung; Equipement électrique supplémentaire;
9300-00133 Extra electrical equipment 0× sensor, OTP
Extra elektrisk utrustning; Elektrische Zusatzausrüstung; Equipement électrique supplémentaire;
9330-00102 Radio/recorder
Radio/bandspelare; Radio/Kassettengerät; Radio/magnétophone;
9360-00130 Extra lighting LED
Extra belysning; Zusatzbeleuchtung; Eclairage supplémentaire;
9360-00161 Extra lighting LED
Extra belysning; Zusatzbeleuchtung; Eclairage supplémentaire;
9370-00122 Extra warning lights/alarm
Extra varningsljus/-larm; Extra Warn-/ Alarmleuchte; Avertisseurs/dispositifs døalarme supplémentaires;
9370-00134 Extra warning lights/alarm Direction indicator
Extra varningsljus/-larm; Extra Warn-/ Alarmleuchte; Avertisseurs/dispositifs døalarme supplémentaires;
9370-00267 Extra warning lights/alarm
Extra varningsljus/-larm; Extra Warn-/ Alarmleuchte; Avertisseurs/dispositifs døalarme supplémentaires;
9370-00315 Extra warning lights/alarm
Extra varningsljus/-larm; Extra Warn-/ Alarmleuchte; Avertisseurs/dispositifs døalarme supplémentaires;
9370-00319 Extra warning lights/alarm
Extra varningsljus/-larm; Extra Warn-/ Alarmleuchte; Avertisseurs/dispositifs døalarme supplémentaires;
9380-00021 Charger attachment Wiring harness
Laddartillsats; Zusatzladegerät; Chargeur suplémentaire;
9380-00030 Charger attachment Acid circulation
Laddartillsats; Zusatzladegerät; Chargeur suplémentaire;
9390-00237 Positioning/TV equip., height preselector
Positionerings-/TV-utrustn., höjdförval; Positionier-/TV-Anlage, Höhenvorwahl; Equipem. positionnement/
vidéo, présélecteur de hauteur;
9400-00476 Extra electrical equipment Power hook-up
Extra elektrisk utrustning; Elektrische Zusatzausrüstung; Equipement électrique supplémentaire;
9400-00717 Extra electrical equipment Power hook-up
Extra elektrisk utrustning; Elektrische Zusatzausrüstung; Equipement électrique supplémentaire;
9420-00148 Truck log device, code locking device ID key / card programmer
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code;
9420-00223 Truck log device, code locking device T.W.I.S.
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code;
9420-00304 Truck log device, code locking device Smart access
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code;
9420-00306 Truck log device, code locking device Pre-op, check
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code;
9420-00366 Truck log device, code locking device Smart access
Truck logg utrustn., kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code;
9500-00441 Other extra equipment Fork distance
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01073 Other extra equipment Writing table
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01274 Other extra equipment Only available in certain markets
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01337 Other extra equipment E-bar
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01363 Other extra equipment E-bar
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01364 Other extra equipment Writing table
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01380 Other extra equipment Scanner equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01383 Other extra equipment E-bar
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01427 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01854 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01949 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-01967 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-02049 Other extra equipment Fire extinguisher
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9500-02105 Other extra equipment Paper clip
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire;
9550-00045 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Equipement de chagement batterie;
9550-00046 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Equipement de chagement batterie;
9550-00072 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Equipement de chagement batterie

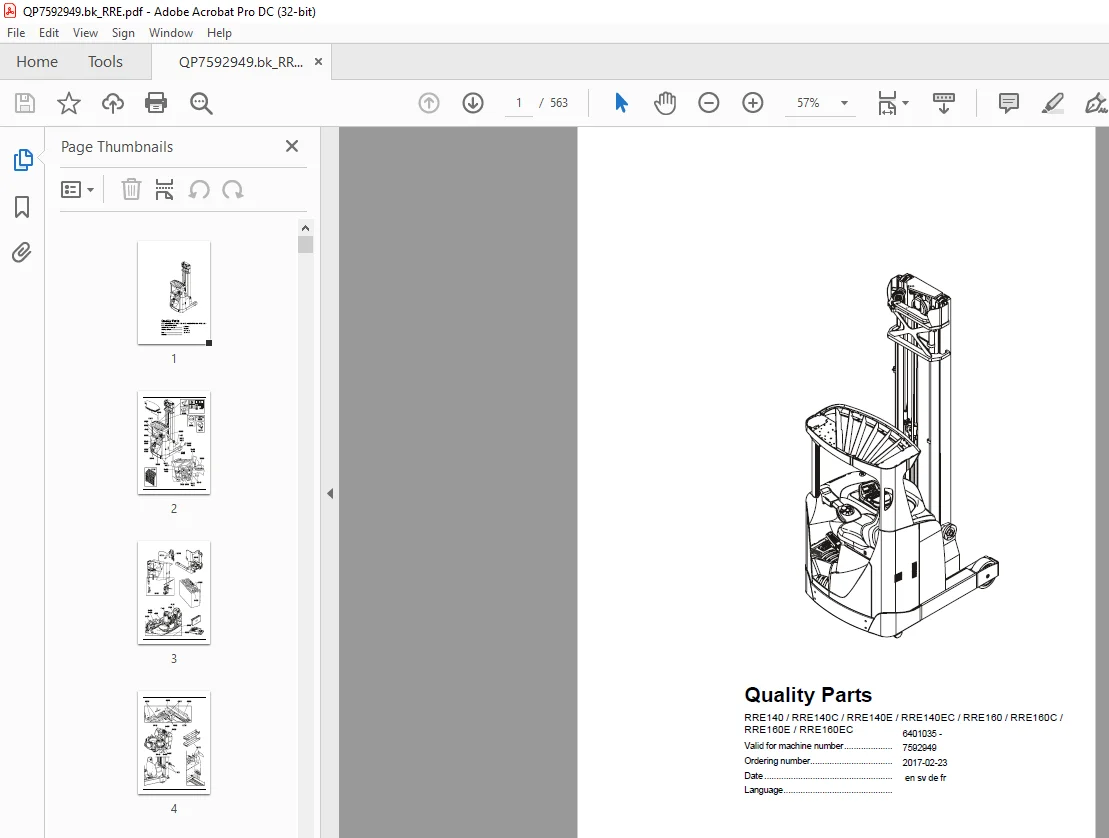

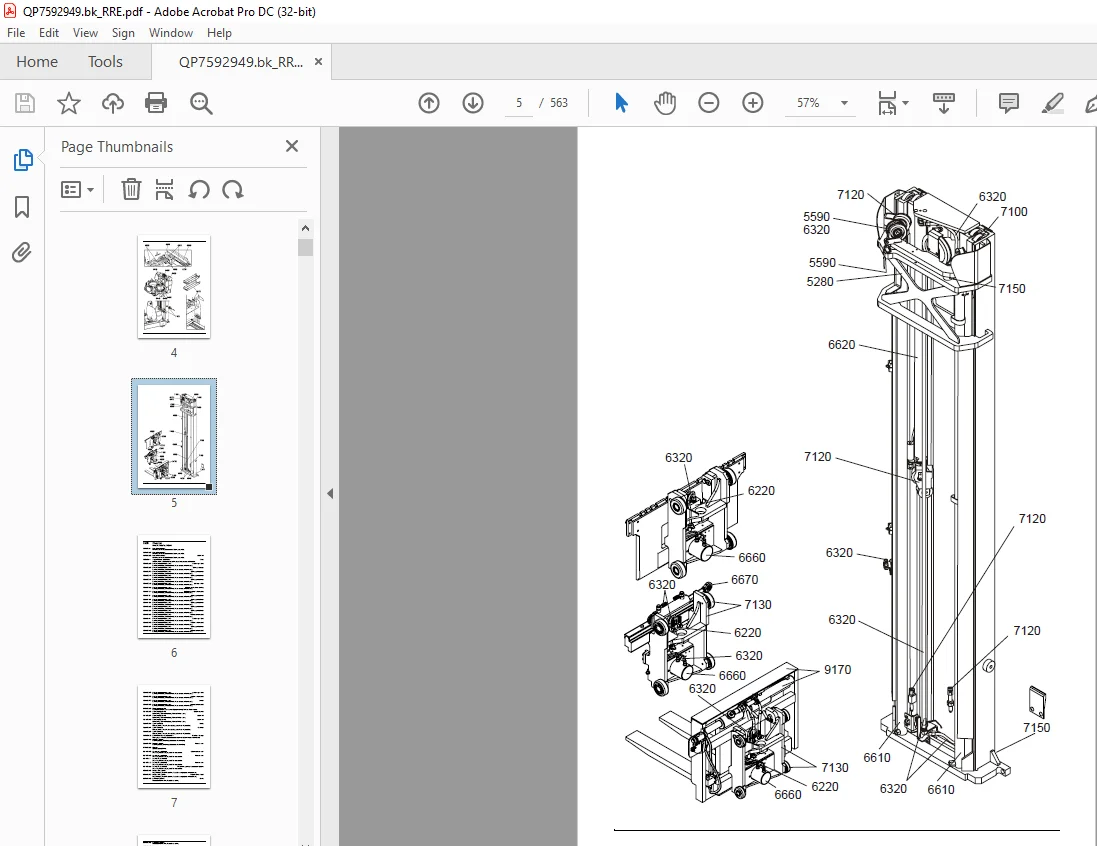

IMAGES PREVIEW OF THE MANUAL:

S.M 5/24
