Buku Petunjuk Servis Yamaha Jupiter-Z (5TP)

Nomor Publikasi Resmi: 5TP-F8197-E0

Buku Petunjuk Servis Yamaha Jupiter-Z (5TP) dengan nomor publikasi resmi 5TP-F8197-E0 adalah panduan teknis bengkel terlengkap yang diterbitkan oleh Technical Publication Service Division PT Yamaha Motor Kencana Indonesia (PT YMKI). Buku manual ini disusun secara sistematis untuk mekanik profesional jaringan bengkel resmi Yamaha maupun pemilik sepeda motor yang menginginkan panduan standar pabrik dalam melakukan perawatan berkala, perbaikan menyeluruh, pembongkaran mesin, servis karburator, hingga penelusuran masalah kelistrikan pada motor Yamaha Jupiter-Z.

Detail File

• Jenis Dokumen: Buku Petunjuk Servis / Service Manual Resmi
• Merek: Yamaha (PT Yamaha Motor Kencana Indonesia)
• Model: Jupiter-Z / T110 / T110S / T110SE
• Kode Model: 5TP / 5TN / T110SE
• Nomor Part Dokumen: 5TP-F8197-E0
• Edisi & Tahun Terbit: Edisi Pertama, April 2003 (© 2002 Yamaha Motor Co., Ltd.)
• Bahasa: Bahasa Indonesia
• Jumlah Halaman: 250+ halaman lengkap
• Format File: Digital PDF Download

Daftar Isi Lengkap (Bab yang Dibahas)

BAB 1: Informasi Umum

Identifikasi sepeda motor, letak nomor seri rangka dan nomor seri mesin; Informasi keselamatan penting, prosedur persiapan pelepasan dan pembongkaran; Penanganan gasket, seal oli, O-ring, washer pengunci, bearing, dan circlip; Prosedur pemeriksaan sambungan soket/kabel kelistrikan; Daftar lengkap peralatan khusus (Special Tools) Yamaha beserta nomor part dan fungsinya.

BAB 2: Spesifikasi

Spesifikasi umum dimensi, berat, mesin, transmisi, dan rangka; Spesifikasi perawatan mesin (standar dan batas servis untuk kepala silinder, silinder, camshaft, klep, pegas klep, piston, ring piston, kruk as, dan kopling); Jalur sistem pelumasan oli mesin; Spesifikasi karburator Mikuni VM17SH dan pompa oli; Tabel torsi pengencangan mesin dan rangka; Titik pelumasan dan tipe pelumas yang disarankan; Diagram jalur perutean kabel bodi (cable routing).

BAB 3: Pemeriksaan Berkala dan Penyetelan

Jadwal perawatan berkala dan jarak waktu pelumasan; Prosedur melepas dan memasang cover bodi (cowling depan, panel samping, bagasi, cowling belakang, dan unit lampu depan); Penyetelan kelonggaran klep masuk dan buang (kondisi dingin); Penyetelan putaran langsam mesin dan gerak bebas kabel gas; Pemeriksaan dan penggantian busi; Pengukuran tekanan kompresi silinder; Pemeriksaan ketinggian dan penggantian oli mesin; Pembersihan saringan udara; Penyetelan sistem kopling dan kran bensin; Pemeriksaan rem depan/belakang, ketebalan kampas, bleeding sistem rem hidrolik, penyetelan rantai roda, suspensi, dan perawatan baterai/aki.

BAB 4: Mesin (Membongkar & Memasang Mesin)

Prosedur pelepasan dan penurunan mesin dari rangka; Pembongkaran, pemeriksaan, dan perakitan kepala silinder (cylinder head), noken as (camshaft), rocker arm, dan klep; Pemeriksaan keausan blok silinder, piston, pin piston, dan celah ring piston; Pembongkaran generator magnet dan starter clutch; Mekanisme kickstarter; Pembongkaran dan perakitan kopling ganda (kopling sentrifugal dan kopling manual/primer); Pompa oli dan saringan oli; Poros pemindah gigi (shift shaft); Pemisahan bak mesin (crankcase) dan pemeriksaan poros engkol (crankshaft); Pembongkaran dan perakitan transmisi rotari 4-kecepatan.

BAB 5: Karburator

Pembongkaran unit karburator Mikuni VM17SH; Pemeriksaan main jet, pilot jet, jarum skep (jet needle), jarum pelampung (needle valve), dan float chamber; Penyetelan ketinggian bensin pelampung; Sistem cuk (starter choke).

BAB 6: Rangka / Chassis

Roda depan dan roda belakang (pemeriksaan pelek jari-jari, bearing roda, dan keolengan); Sistem rem cakram hidrolik depan (master cylinder, kaliper, kampas rem, dan piringan cakram); Sistem rem tromol belakang; Suspensi depan (telescopic fork, penggantian seal oli dan oli garpu); Suspensi belakang (lengan ayun/swingarm dan peredam kejut shock absorber); Rantai penggerak dan gir sproket; Penyetelan komstir (steering head).

BAB 7: Sistem Kelistrikan

Sistem pengapian DC-CDI (diagram sirkuit, pengujian koil pengapian, pickup coil, dan ignition checker); Sistem starter listrik (motor starter, relay starter, dan starter clutch); Sistem pengisian dan penerangan (AC Magneto, regulator/rectifier, dan baterai); Sistem sinyal, saklar, klakson, lampu sein, dan pelampung bensin (fuel sender unit).

BAB 8: Mengatasi Masalah (Troubleshooting)

Panduan pelacakan gangguan mesin sulit hidup, putaran stasioner tidak stabil, performa mesin kurang bertenaga, masalah perpindahan gigi transmisi, gangguan sistem pengereman, dan kerusakan kelistrikan.

Melalui panduan terperinci di setiap bab, buku petunjuk servis ini memberikan instruksi langkah-demi-langkah yang teruji bagi teknisi untuk melakukan perbaikan secara akurat sesuai standar rancang bangun asli pabrikan Yamaha.

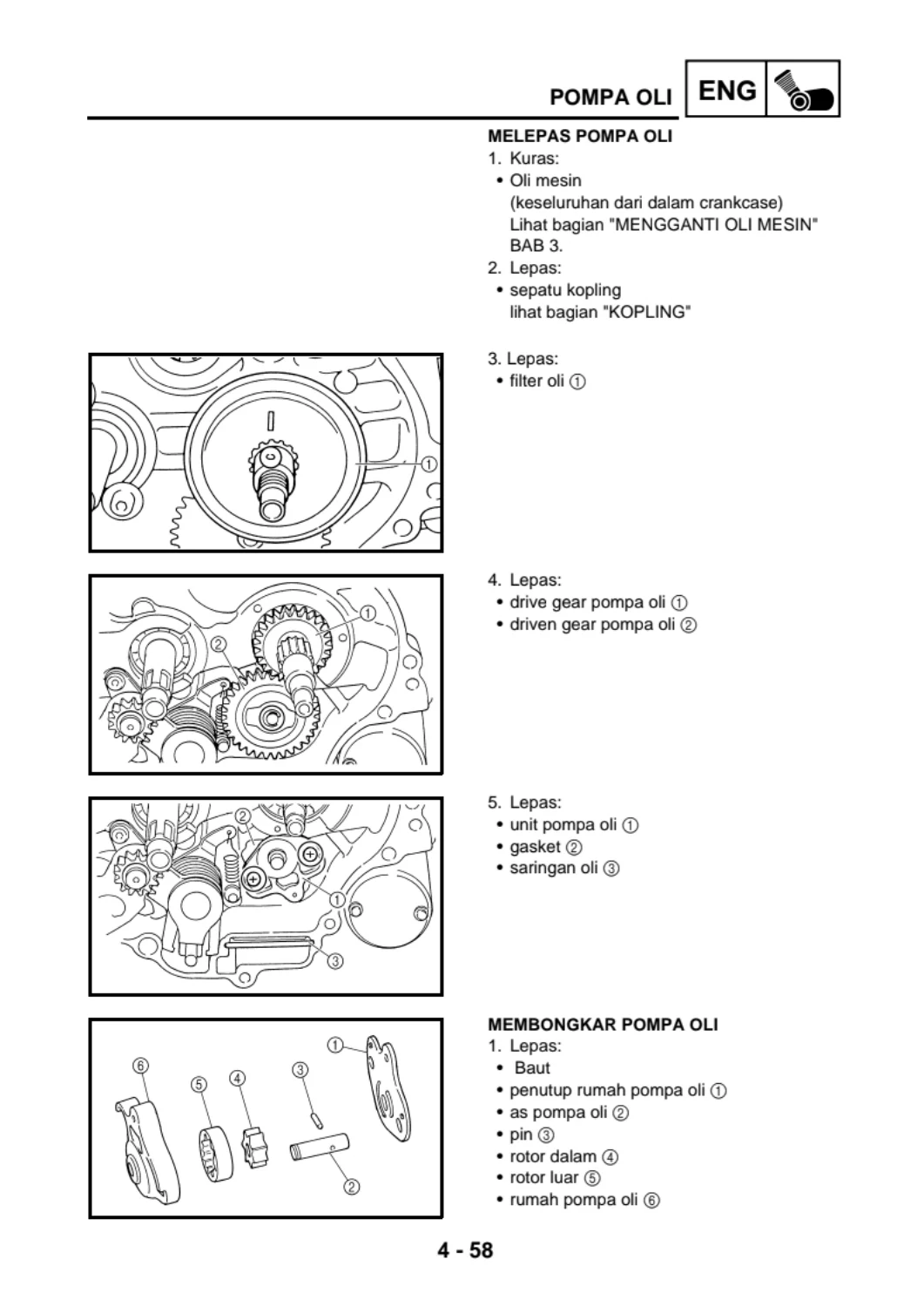

IMAGES PREVIEW

Spesifikasi Teknis & Data Setelan Pabrik

Buku Yamaha Jupiter-Z Service Manual ini memuat data parameter teknis lengkap mesin 110,3 cc 4-tak SOHC (diameter silinder 51,0 mm × langkah 54,0 mm dengan perbandingan kompresi 9,3:1). Anda akan menemukan data kelonggaran klep standar saat mesin dingin (Klep Masuk: 0,05–0,09 mm; Klep Buang: 0,08–0,12 mm), tekanan kompresi standar (1.300 kPa / 13 kgf/cm²), setelan pilot air screw karburator (1-3/8 putaran keluar), kapasitas oli mesin (penggantian berkala 0,8 L; total bongkar mesin 1,0 L dengan pelumas Yamalube SAE 20W40 tipe SE), kekendoran rantai roda (10–20 mm), serta batas keausan kampas rem dan komponen transmisi.

Kemudahan Servis, Presisi Baut & Pengiriman Digital Instan

Memiliki buku panduan reparasi Yamaha Jupiter-Z menghindarkan Anda dari kesalahan penanganan komponen dan risiko baut slek atau patah. Buku ini dilengkapi nilai torsi pengencangan presisi — seperti mur kepala silinder M8 (22 Nm), baut sproket camshaft M8 (20 Nm), mur rotor generator M12 (70 Nm), mur clutch boss M14 (70 Nm), dan mur as roda belakang M12 (60 Nm). Tersedia dalam format PDF digital instan tanpa perlu menunggu kiriman fisik, dokumen ini dapat langsung diakses melalui smartphone, tablet, laptop, atau komputer bengkel, serta dapat dicetak per halaman sesuai kebutuhan pekerjaan servis Anda.
