Cat Компоненты гидравлической системы Технические данные – PDF DOWNLOAD

Description

Cat Компоненты гидравлической системы Технические данные – PDF DOWNLOAD

FILE DETAILS:

Cat Компоненты гидравлической системы Технические данные – PDF DOWNLOAD

Language : Russian
Pages :107
Downloadable : Yes
File Type : PDF

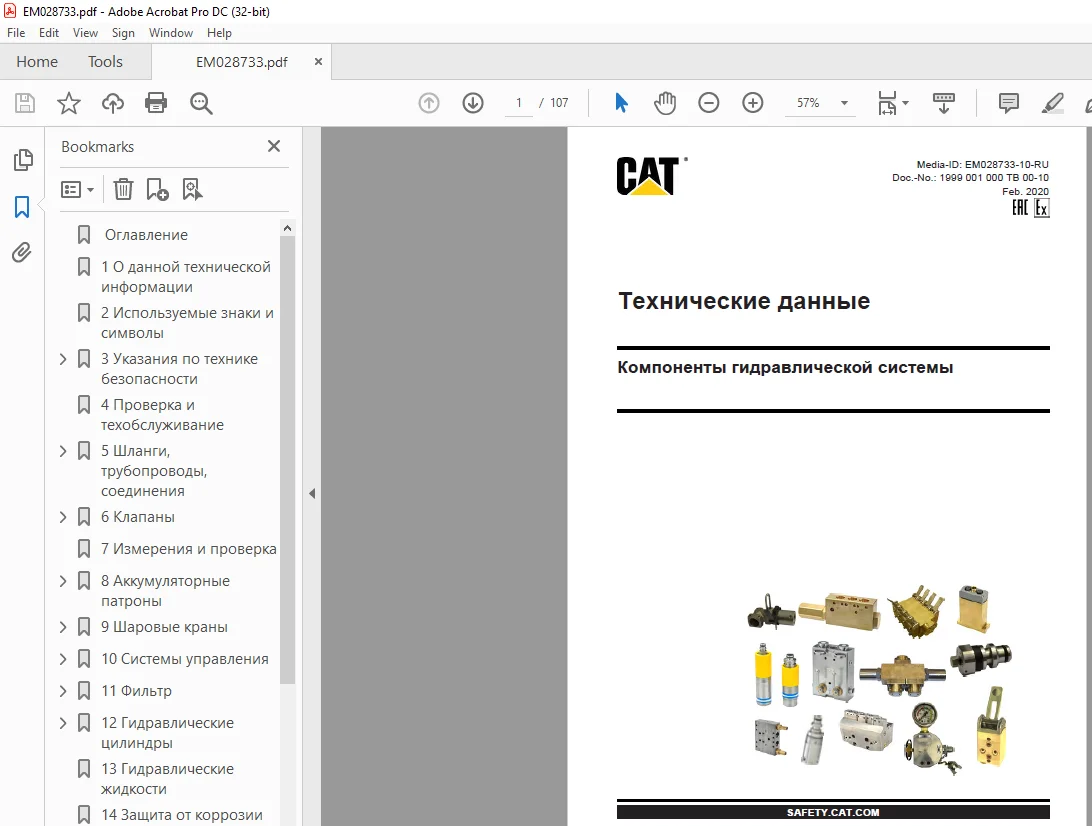

IMAGES PREVIEW OF THE MANUAL:

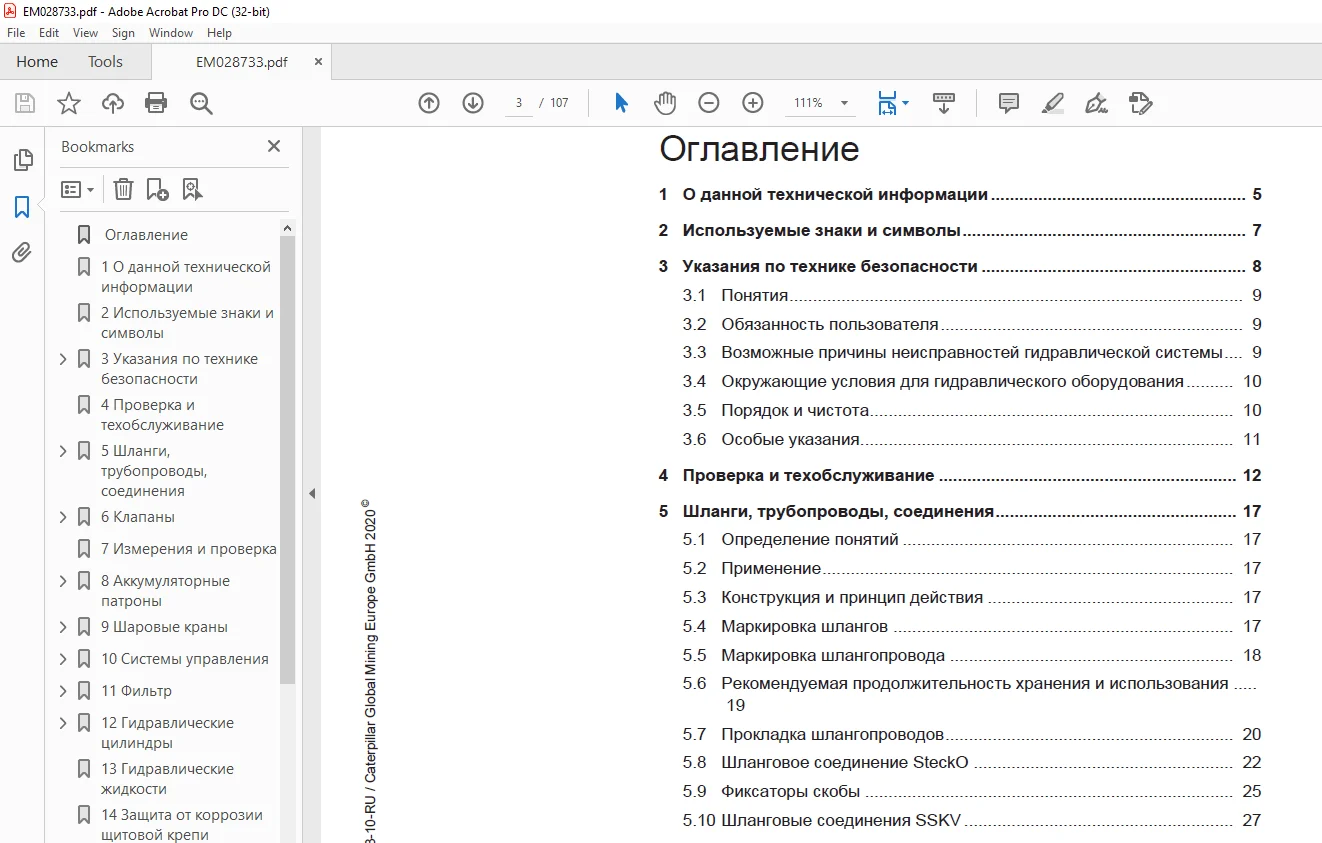

TABLE OF CONTENTS:

Cat Компоненты гидравлической системы Технические данные – PDF DOWNLOAD

главление
1 О данной технической информации 5
2 Используемые знаки и символы 7
3 Указания по технике безопасности 8
31 Понятия 9
32 Обязанность пользователя 9
33 Возможные причины неисправностей гидравлической системы 9
34 Окружающие условия для гидравлического оборудования 10
35 Порядок и чистота 10
36 Особые указания 11
4 Проверка и техобслуживание 12
5 Шланги, трубопроводы, соединения 17
51 Определение понятий 17
52 Применение 17
53 Конструкция и принцип действия 17
54 Маркировка шлангов 17
55 Маркировка шлангопровода 18
56 Рекомендуемая продолжительность хранения и использования
19
57 Прокладка шлангопроводов 20
58 Шланговое соединение SteckO 22
59 Фиксаторы скобы 25
510 Шланговые соединения SSKV 27
511 Указания по технике безопасности при работе с шлангопроводами
30
512 Техобслуживание и ремонт гидравлических шлангопроводов 31
6 Клапаны 33
61 Общие положения о конструкции клапанов 33
62 3-ходовой 2-позиционный двойной клапан 34
63 4-ходовой 3-позиционный клапан с управлением ручным рычагом
34
64 Оценочные критерии 3-ходового 2-позиционного и 4-ходового 3-по-
зиционного клапана 35
65 Клапан предельного давления 37
66 Проверка/техобслуживание клапанов предельного давления 42
67 Обратные клапаны 43
7 Измерения и проверка 50
8 Аккумуляторные патроны 52
81 Аккумуляторные патроны 52
82 Оценочные критерии аккумуляторных патронов 54
Компоненты гидравлической системы
Media-ID: EM028733-10-RU / Caterpillar Global Mining Europe GmbH 2020 ©
Оглавление
9 Шаровые краны 55
91 Общие положения/управление 55
92 2-ходовой шаровой кран 57
93 3-ходовой 2-позиционный шаровой кран 57
94 5-ходовой 2-позиционный шаровой кран 58
95 5-ходовой 3-позиционный шаровой кран 58
10 Системы управления 60
101 Гидравлическое управление 60
102 Электрогидравлическое управление 61
11 Фильтр 65
111 Общие положения 65
112 Щелевой фильтр 65
113 Двойной фильтр 66
114 Мешочный фильтр 68
115 Фильтр трубопровода 71
116 Патрон фильтра 72
117 Оценочные критерии фильтров 72
12 Гидравлические цилиндры 78
121 Конструкция и принцип действия 78
122 Гидравлические цилиндры в щитовой крепи 79
123 Цилиндры с установленным устройством измерения перемещений
80
124 Телескопическая стойка 81
125 Подъемный цилиндр 82
126 Угловой цилиндр 82
127 Цилиндр передвижки 83
128 Цилиндр межсекционного перекрытия 83
129 Обращение с гидравлическими цилиндрами 84
Демонтаж и монтаж гидравлических цилиндров 86
Техобслуживание гидравлики щитовой крепи 90
13 Гидравлические жидкости 93
14 Защита от коррозии щитовой крепи 97
15 Допустимые рабочие среды 99
16 Питание гидравлической системы и его обеспечение 101
17 Оптимальное питание гидравлической системы 103
18 Утилизация 106
181 Утилизация гидравлического оборудования 106

S.M 09/12/24
