CAT 6015, 6015FS Hydraulikbagger Betriebs- und Wartungsanleitung BI015768 – PDF DOWNLOAD

FILE DETAILS:

CAT 6015, 6015FS Hydraulikbagger Betriebs- und Wartungsanleitung BI015768 – PDF DOWNLOAD

Language : German
Pages : 236
Downloadable : Yes
File Type : PDF

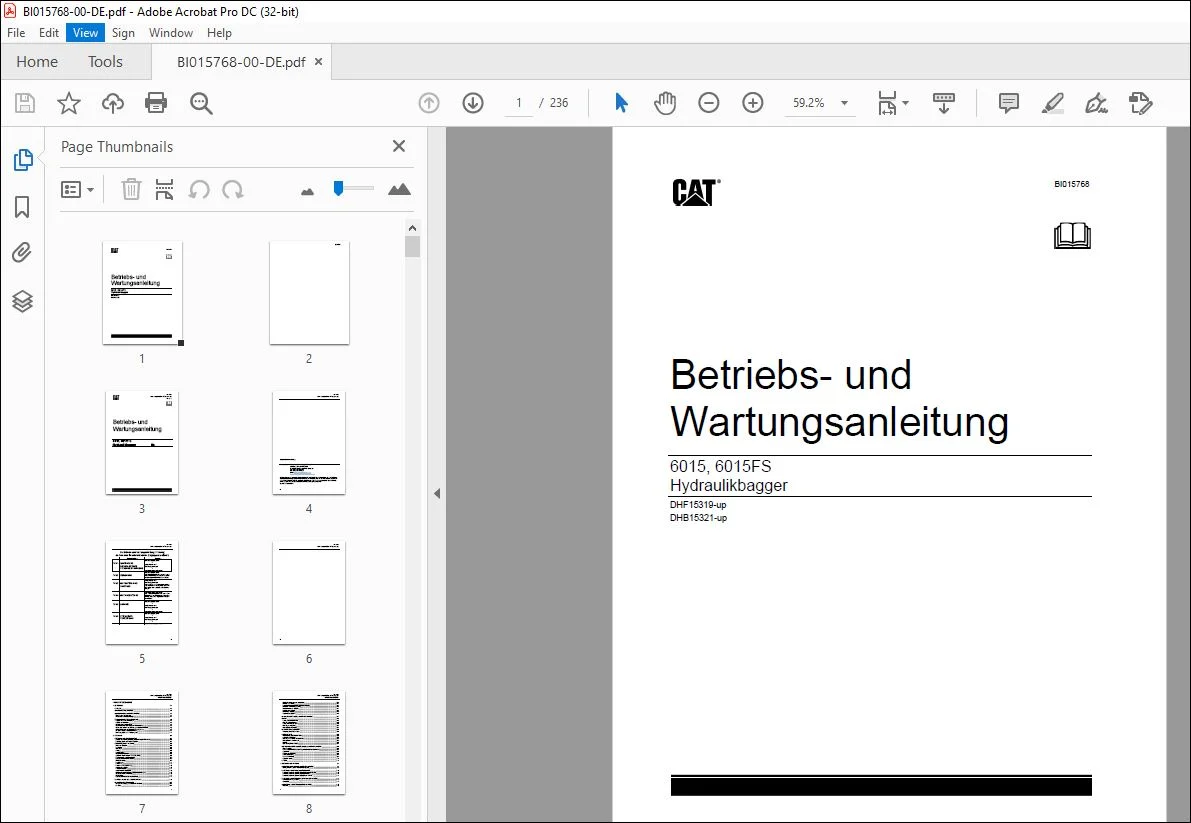

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CAT 6015, 6015FS Hydraulikbagger Betriebs- und Wartungsanleitung BI015768 – PDF DOWNLOAD

VORWORT:
Über diese Betriebsanleitung:

• Diese Betriebsanleitung ist Bestandteil der Doku- mentation Ihrer Maschine.
  Diese Betriebsanleitung soll helfen, die Maschine kennenzulernen und ihre
  bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
• Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und
  wirtschaft- lich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden und die
  Zuverlässigkeit und die Le- bensdauer der Maschine zu erhöhen.
• Die Betriebsanleitung ist um Anweisungen auf- grund bestehender nationaler Vorschriften
  zur Unfallverhütung und zum Umweltschutz zu ergän- zen.
• Die Betriebsanleitung muß ständig im Fahrerhaus der Maschine verfügbar sein.
• Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten mit /
  an der Maschine z. B.

■ Bedienung, einschließlich Rüsten, Störungs- behebung im Arbeitsablauf, Pflege,
Entsor- gung von Betriebs- und Hilfsstoffen
■ Instandhaltung (Inspektion, Wartung, In- standsetzung) und / oder
■ Transport
beauftragt ist.

• Neben der Betriebsanleitung und den im Verwen- derland und an der Einsatzstelle geltenden ver-
  bindlichen Regelungen zur Unfallverhütung und zum Umweltschutz sind auch die anerkannten
  fachtechnischen Regeln für sicherheits- und fach-
  gerechtes Arbeiten zu beachten.1
• Die Betriebsanleitung wendet sich an den Fach- mann für Bergbaumaschinen.
  Grundkenntnisse kann sie nicht vermitteln. Diese können z. B. bei einer mehrtägigen
  Einweisung durch den CGMHMS – Fachmonteur oder durch Teilnahme an einem CGMHMS –
  Training für Fahrer oder Instandhaltungspersonal erworben werden.
• Der CGMHMS – Service beantwortet gern Ihre Fragen. Sprechen Sie ihn an, wenn Sie nach dem
  Durcharbeiten der Betriebsanleitung Fragen ha- ben.
• Jede CGMHMS Hydraulikbagger Betriebsanleitung wird in deutscher Sprache erstellt und erst
  dann übersetzt. Auch eine gute Übersetzung kann zu Rückfragen veranlassen, die CGMHMS
  gern be- antwortet.
• Die Betriebsanleitung ist keine Arbeitsanleitung, um größere Instandsetzungen durchzuführen.
  Die- se Arbeiten führt für Sie gern der CGMHMS – Ser-
  vice aus.

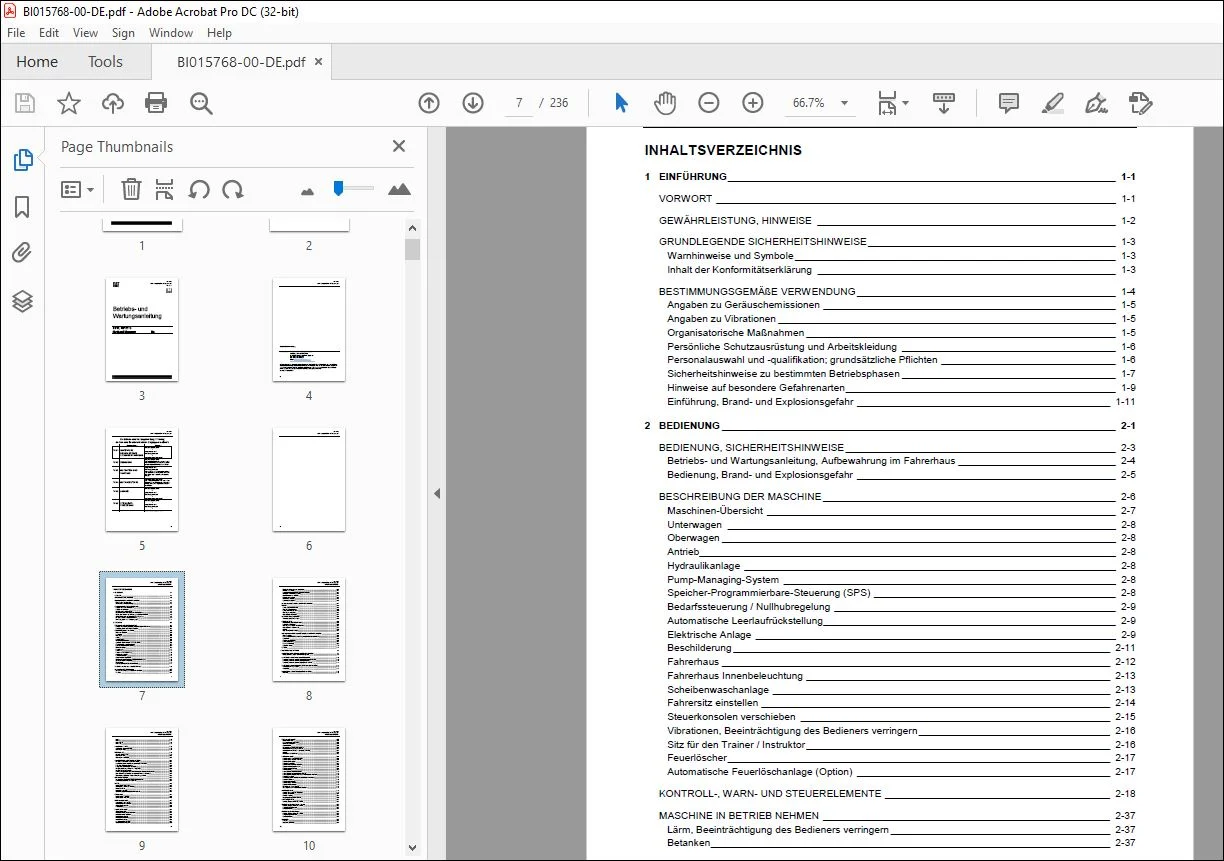

TABLE OF CONTENTS:

CAT 6015, 6015FS Hydraulikbagger Betriebs- und Wartungsanleitung BI015768 – PDF DOWNLOAD

1 EINFÜHRUNG 1-1
VORWORT 1-1
GEWÄHRLEISTUNG, HINWEISE 1-2
GRUNDLEGENDE SICHERHEITSHINWEISE 1-3
Warnhinweise und Symbole 1-3
Inhalt der Konformitätserklärung 1-3
BESTIMMUNGSGEMÄßE VERWENDUNG 1-4
Angaben zu Geräuschemissionen 1-5
Angaben zu Vibrationen 1-5
Organisatorische Maßnahmen 1-5
Persönliche Schutzausrüstung und Arbeitskleidung 1-6
Personalauswahl und -qualifikation; grundsätzliche Pflichten 1-6
Sicherheitshinweise zu bestimmten Betriebsphasen 1-7
Hinweise auf besondere Gefahrenarten 1-9
Einführung, Brand- und Explosionsgefahr 1-11
2 BEDIENUNG 2-1
BEDIENUNG, SICHERHEITSHINWEISE 2-3
Betriebs- und Wartungsanleitung, Aufbewahrung im Fahrerhaus 2-4
Bedienung, Brand- und Explosionsgefahr 2-5
BESCHREIBUNG DER MASCHINE 2-6
Maschinen-Übersicht 2-7
Unterwagen 2-8
Oberwagen 2-8
Antrieb 2-8
Hydraulikanlage 2-8
Pump-Managing-System 2-8
Speicher-Programmierbare-Steuerung (SPS) 2-8
Bedarfssteuerung / Nullhubregelung 2-9
Automatische Leerlaufrückstellung 2-9
Elektrische Anlage 2-9
Beschilderung 2-11
Fahrerhaus 2-12
Fahrerhaus Innenbeleuchtung 2-13
Scheibenwaschanlage 2-13
Fahrersitz einstellen 2-14
Steuerkonsolen verschieben 2-15
Vibrationen, Beeinträchtigung des Bedieners verringern 2-16
Sitz für den Trainer / Instruktor 2-16
Feuerlöscher 2-17
Automatische Feuerlöschanlage (Option) 2-17
KONTROLL-, WARN- UND STEUERELEMENTE 2-18
MASCHINE IN BETRIEB NEHMEN 2-37
Lärm, Beeinträchtigung des Bedieners verringern 2-37
Betanken 2-37
BI015768
OMM 6015, 6015FS(3 847 019.01)-DE
Inhaltsverzeichnis
vi
Elektrische Anlage ein- und ausschalten 2-40
Batteriehauptschalter 2-41
Vorwärmanlage für Motor und Hydrauliköl (Option) 2-42
Kraftstoff – Vorwärmung (Option) 2-43
Motor anlassen und abstellen 2-44
Belüftung und Heizung 2-46
Klimaanlage (Option) 2-46
Zusatzheizung (Option) 2-46
MAXIMALE SCHRÄGLAGEN, SICHERHEITSHINWEISE 2-47
FAHREN 2-48
Fahren, Sicherheitshinweise 2-48
Oberwagen-Grundstellung 2-49
Fahren, vorwärts/rückwärts 2-49
Oberwagenverriegelung 2-53
Feststellbremse Fahrwerk 2-53
MASCHINE TRANSPORTIEREN 2-54
Transport, Sicherheitshinweise 2-54
ARBEITSBETRIEB 2-56
Arbeitsbetrieb, Sicherheitshinweise 2-56
Vor Beginn der Arbeiten 2-58
Oberwagen schwenken und abbremsen 2-59
Feststellbremse-Schwenkwerk 2-59
Arbeiten 2-60
Nach dem täglichen Betrieb 2-61
MONTAGE VON ARBEITSAUSRÜSTUNGEN, SICHERHEITSHINWEISE 2-62
Maschine sichern 2-64
Korrosionsschutz für Bolzen und Lagerungen (Buchsen und Naben) 2-65
Hebebetrieb 2-66
Überlastwarneinrichtung 2-68
Rohrbruchsicherung 2-69
Drehzahlrückstellung 2-69
Hydraulikhammer 2-70
NOTIZEN 2-71
3 INSPEKTION UND WARTUNG 3-1
INSPEKTION UND WARTUNG, SICHERHEITSHINWEISE 3-3
Wartungsarbeiten, Brand- und Explosionsgefahr 3-9
UMWELTSCHONENDE HYDRAULIKFLÜSSIGKEIT 3-10
Umweltschonende Hydraulikflüssigkeit, Hinweise zum Betrieb 3-10
Umweltschonende Hydraulikflüssigkeit, Umstellung 3-10
Umweltschonende Hydraulikflüssigkeit, Probe nehmen 3-11
UMWELTSCHONENDE SCHMIERSTOFFE UND GETRIEBEÖLE 3-12
Schmierstoffe für Lagerstellen 3-12
Getriebeöle 3-12
INSPEKTIONS- UND WARTUNGSPLÄNE, HINWEISE 3-13
Intervalle 3-13
BI015768
OMM 6015, 6015FS(3 847 019.01)-DE
Inhaltsverzeichnis
vii
Plan V 3-15
Plan N 3-17
Plan T und W 3-19
Plan A – E 3-21
SCHMIERPLAN – FETT 3-26
Schmierplan – Fett (Legende) 3-27
Füllmengen – Fett 3-27
PRÜFPLAN – ÖL 3-28
Prüfplan – Öl (Legende) 3-29
Füllmengen – Öl 3-30
Füllmengen – Sonstiges 3-30
SCHMIERSTOFFE / VERBRAUCHSMATERIAL 3-31
Hinweise zur Auswahl von Ölen und Fetten 3-31
Vermischung unterschiedlicher Hydraulikfluide vermeiden 3-31
I. Öle für Verbrennungsmotoren 3-32
II. Öle für Hydraulikanlagen (Auswahl) 3-33
III.a Öle für Pumpengetriebe und Fahrgetriebe 3-34
III.b Öle für Schwenkgetriebe 3-35
V. Fette für Lagerstellen und Drehverbindungen (Zentralschmieranlage) 3-36
Fette für Leiträder, Laufrollen und Stützrollen (Dauerschmierung) 3-37
Kühlmittel zum Gebrauch in allen Verbrennungsmotoren 3-38
WARTUNGSARBEITEN 3-39
Ablaßschlauch für Öl– und Kühlflüssigkeitswechsel 3-39
Vor Reinigungsarbeiten im Motorraum 3-39
MOTOR 3-40
Motor, Sicherheitshinweise 3-40
Motor Ölstand prüfen / Öl auffüllen 3-40
Motoröl wechseln 3-41
Motorölfilter wechseln 3-42
Kaltstartflüssigkeit (Ether), Behälter wechseln 3-43
KÜHLANLAGE 3-44
Kühlflüssigkeit nachfüllen 3-45
Kühlflüssigkeit wechseln 3-45
LUFTANSAUGANLAGE 3-47
Staubaustragventil reinigen 3-47
Hauptfilterelement wechseln 3-48
Sicherheitsfilterelement 3-50
Ansaugleitung 3-50
KRAFTSTOFFANLAGE 3-51
Sicherheitshinweise 3-51
Kraftstoff-Vorfilter, Wasser ablassen 3-51
Kraftstoff-Vorfilter wechseln 3-52
Kraftstofffilter wechseln 3-53
Kraftstofftank Entlüftung 3-54
Kraftstofftank reinigen 3-54
Betankungsanlage (Option) 3-55
Wasserabscheider (Option) 3-56
BI015768
OMM 6015, 6015FS(3 847 019.01)-DE
Inhaltsverzeichnis
viii
ELEKTRISCHE ANLAGE 3-58
Sicherheitshinweise 3-58
Drehstromgenerator, Hinweise 3-58
Elektrische Schaltpläne 3-58
Schaltschränke 3-58
Glühlampen und Sicherungen ersetzen 3-58
Arbeitsscheinwerfer, Lampe wechseln 3-59
Arbeitsscheinwerfer in LED Technologie, Hinweise 3-61
Batterie 3-62
Batterie aus- und einbauen 3-63
HYDRAULIKANLAGE 3-64
Hydraulikanlage, Sicherheitshinweise 3-64
Hydraulikanlage drucklos machen 3-64
Hydraulikölstand prüfen 3-65
Hydrauliköl nachfüllen 3-65
Hydrauliköl-Rücklauffilter wechseln 3-66
Bypass-Ventile (Hydrauliköltank) 3-67
Bypass-Ventile (Kühlkreis) 3-68
Entlüftungsfilter 3-69
Hochdruckfilter für Arbeitshydraulik 3-70
Hochdruckfilter für Vorsteuerkreis wechseln 3-71
Hochdruckfilter für Speisekreis Schwenkwerkspumpe wechseln 3-72
Hydrauliköl wechseln 3-73
Vermischung unterschiedlicher Hydraulikfluide vermeiden 3-73
Hydrauliköl ablassen 3-74
Hydrauliköltank reinigen 3-75
Hydraulikanlage entlüften 3-76
Hydraulikölkühler reinigen 3-77
Prüfpflicht des Druckspeichers 3-78
Gasvorspanndruck im Druckspeicher prüfen 3-78
PUMPENGETRIEBE 3-79
Getriebe-Ölstand prüfen / Öl auffüllen 3-79
Getriebe-Öl wechseln 3-80
Getriebe-Belüftung 3-81
Pumpengetriebe, Ölfilter wechseln 3-82
SCHWENKGETRIEBE 3-83
Getriebe, Ölstand prüfen / Öl auffüllen 3-83
FAHRGETRIEBE (P/N 3712319, 3749594) 3-85
Getriebe, Ölstand prüfen / Öl auffüllen 3-85
Fahrgetriebe, Öl wechseln 3-85
Getriebeentlüftung 3-85
FAHRGETRIEBE (P/N 3709660) 3-86
Getriebe, Ölstand prüfen / Öl auffüllen 3-86
Fahrgetriebe, Öl wechseln 3-86
Getriebeentlüftung 3-86
FAHRWERK 3-87
Reinigen 3-87
Laufrollen, Stützrollen 3-87
BI015768
OMM 6015, 6015FS(3 847 019.01)-DE
Inhaltsverzeichnis
ix
Spannvorrichtung für Fahrketten 3-89
Prüfpflicht des Membranspeichers 3-90
Gasvorspanndruck im Membranspeicher prüfen 3-90
DREHVERBINDUNG 3-91
Drehverbindung, Hinweise 3-91
Laufbahnen 3-91
Innenverzahnung 3-91
Drehverbindung, Fettfüllung prüfen 3-92
Drehverbindung, Fett füllen 3-92
Drehverbindung, Festsitz der Schrauben prüfen 3-92
ZENTRALSCHMIERANLAGE 3-93
Aufbau und Funktion Fehler! Textmarke nicht definiert.
SONSTIGE WARTUNGSARBEITEN 3-100
Heizung und Klimaanlage 3-100
STILLEGUNG UND WIEDERINBETRIEBNAHMEN 3-101
Stillegen des Baggers 3-101
Lagern der Batterie 3-101
Wiederinbetriebnahme 3-102
4 INSTANDSETZUNG 4-1
INSTANDSETZUNG, SICHERHEITSHINWEISE 4-3
Instandsetzung, Brand- und Explosionsgefahr 4-5
MOTOR 4-6
ELEKTRISCHE ANLAGE 4-7
Starthilfe (Fremdstarten), Sicherheitshinweise 4-7
Starthilfe (Fremdstarten) 4-7
HYDRAULIKANLAGE, HINWEISE 4-9
DRUCKSPEICHER, SICHERHEITSHINWEISE 4-10
SCHWEISSARBEITEN 4-11
Schweißarbeiten, Sicherheitshinweise 4-11
NOTIZEN 4-13
5 ANHANG 5-1
ERKENNEN UND BEHEBEN VON STÖRUNGEN 5-3
Erkennen und Beheben von Störungen, Hinweise 5-3
Aufbau der Störungstabelle 5-3
STÖRUNGSTABELLEN 5-4
HYDRAULIKPLAN 5-9
ABKÜRZUNGSVERZEICHNIS 5-10
TECHNISCHE DATEN 5-13
6 STICHWORTVERZEICHNIS 6-1
