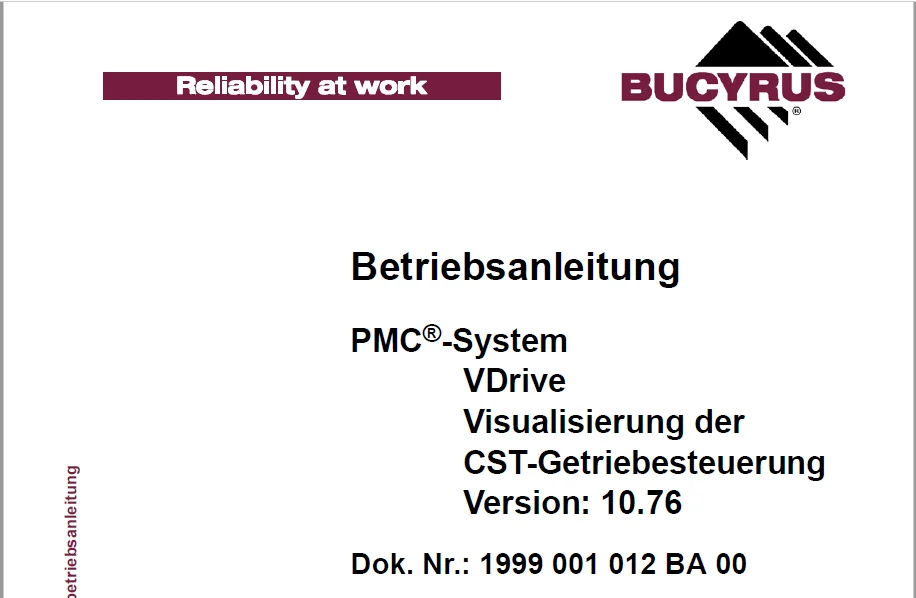

CAT Armored Face conveyor PMC®-System VDrive Visualisierung der CST-Getriebesteuerung Version 10.76 Betriebsanleitung – PDF DOWNLOAD (German)

Description

CAT Armored Face conveyor PMC®-System VDrive Visualisierung der CST-Getriebesteuerung Version 10.76 Betriebsanleitung – PDF DOWNLOAD

DESCRIPTION:

CAT Armored Face conveyor PMC®-System VDrive Visualisierung der CST-Getriebesteuerung Version 10.76 Betriebsanleitung – PDF DOWNLOAD

Zu dieser Anleitung

Dieses Kapitel gibt Ihnen wichtige Informationen, die Ihnen die Arbeit mit dieser Anleitung erleichtern. Sie erhalten zudem Informationen über den Aufbau der Anleitung und über die verwendeten Symbole, Zeichen, Abkürzungen und häufig benutzten Begriffe.

Diese Betriebsanleitung gehört zur:

Programmversion

CST-Getriebesteuerung PMC®-D/V und beschreibt das Visualisierungsprogramm VDrive in der Version 10.76

Die Bezeichnung PMC® ist rechtlich geschützt und Eigentum der Bucyrus Europe GmbH, Lünen. Zur besseren Lesbarkeit wird in dieser Anleitung nachfolgend auf das Rechtschutzkennzeichen ® verzichtet. Wird diese Anleitung für andere Programm-Versionen verwendet, kann es sein, dass vorhandene Programmfunktionen nicht beschrieben oder beschriebene Teile nicht vorhanden sind. Generell gilt: Je größer die Differenz der Versionsnummern von benutztem Programm und benutzter Anleitung, um so größer sind die Unterschiede. Einige der hier beschriebenen Programmfunktionen sind optional und in dem Ihnen vorliegenden Programm eventuell nicht vorhanden. Das PMC-System und alle Systembauteile entsprechen der Europäischen Richtlinie 94/9/EG. Es handelt sich um ein Gruppe I, Kategorie M2 – Gerät

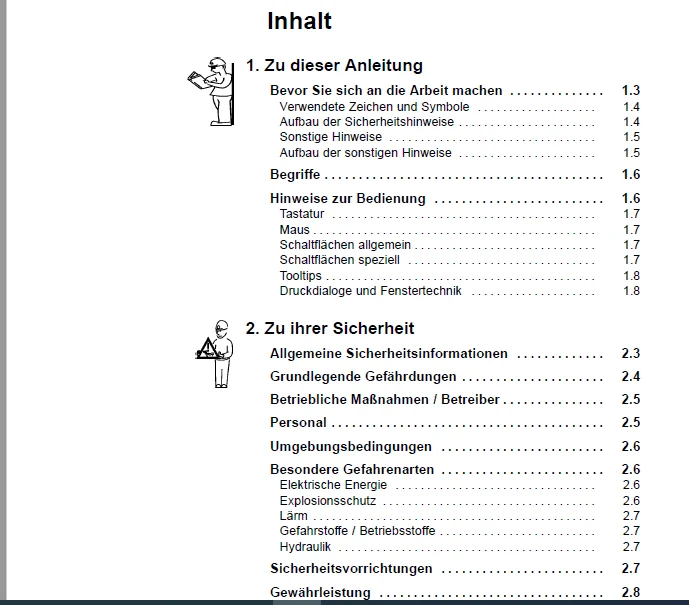

 TABLE OF CONTENTS:

CAT Armored Face conveyor PMC®-System VDrive Visualisierung der CST-Getriebesteuerung Version 10.76 Betriebsanleitung – PDF DOWNLOAD

1 Zu dieser Anleitung
Bevor Sie sich an die Arbeit machen 13
Verwendete Zeichen und Symbole 14
Aufbau der Sicherheitshinweise 14
Sonstige Hinweise 15
Aufbau der sonstigen Hinweise 15
Begriffe 16
Hinweise zur Bedienung 16
Tastatur 17
Maus 17
Schaltflächen allgemein 17
Schaltflächen speziell 17
Tooltips 18
Druckdialoge und Fenstertechnik 18
2 Zu ihrer Sicherheit
Allgemeine Sicherheitsinformationen 23
Grundlegende Gefährdungen 24
Betriebliche Maßnahmen / Betreiber 25
Personal 25
Umgebungsbedingungen 26
Besondere Gefahrenarten 26
Elektrische Energie 26
Explosionsschutz 26
Lärm 27
Gefahrstoffe / Betriebsstoffe 27
Hydraulik 27
Sicherheitsvorrichtungen 27
Gewährleistung 28
3 Zu Lagerung und Transport
Allgemeine Hinweise zur Lagerung 33
Lagerung von Datenträgern 33
Allgemeine Hinweise zum Transport 33
Transport von Datenträgern 33
Transport von PMC-Systemkomponenten 33
BI620785
VDrive
4 Montage
Systemvoraussetzungen 43
Installation der Software 43
5 Zur Bedienung
Allgemeines 53
Hierarchie von VDrive-Installationen 54

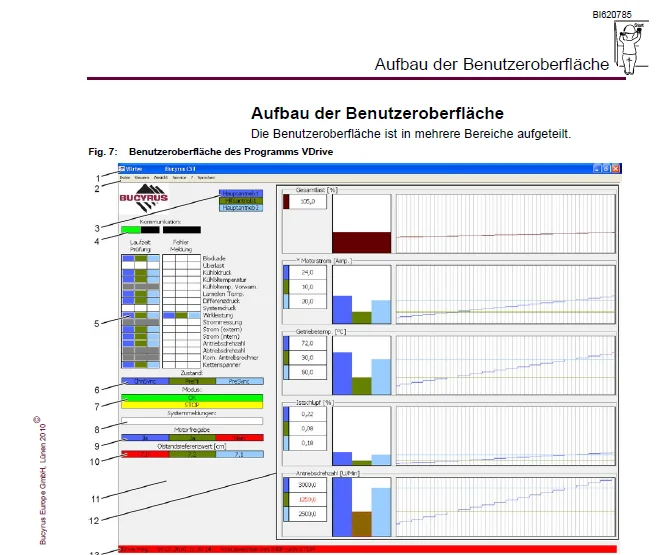

Aufbau der Benutzeroberfläche 55
Titelleiste 55
Menüleiste 55
Datenbereich 56
Aktuelle VDrive-Meldungen 56
Farben 56
Antriebe 56
Visualisierungen im Hauptfenster von VDrive 57
Kommunikation 57
Laufzeitprüfung und CST-Parameter59 59
Fehlermeldung 513
Zustandsanzeige 515
Modus 516
Systemmeldungen 517
Motorfreigabe 517
Ölstandreferenzwert 518
Messwerte im Diagramm (Trendanzeige) 518
Weitere Parameter-Visualisierungen 523
Meldungen 523
Weitere Visualisierungen über die Menüleiste 524
Kettenspanner 524
ICDS-System (Integrated CST Drive System) 525
Power-Monitoring-System (PM): 527
Logdaten Trendansicht 530
Kommunikationsstatistik 537
Playback (Logdateien wiedergeben) 542
6 Technische Daten 63
7 Zu Ihrer Information
Normen und Richtlinien 73
Angewandte Normen und Richtlinien 73

 IMAGE PREVIEW:
