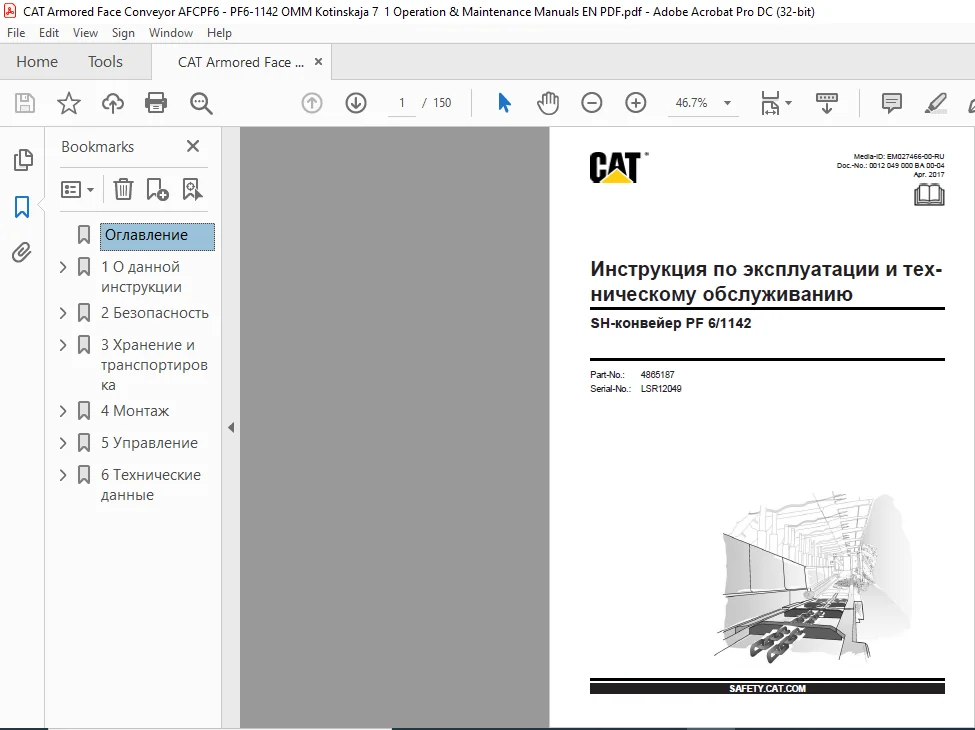

CAT Armored Face conveyor SH-конвейер PF 61142 Инструкция по эксплуатации и тех- ническому обслуживанию Manual (Russian)

Description

CAT Armored Face conveyor SH-конвейер PF 61142 Инструкция по эксплуатации и тех- ническому обслуживанию Manual – PDF DOWNLOAD

 DESCRIPTION:

CAT Armored Face conveyor SH-конвейер PF 61142 Инструкция по эксплуатации и тех- ническому обслуживанию Manual – PDF DOWNLOAD

1 О данной инструкции

В этой главе приведены важные сведения, призванные облегчить пользо- вание данной инструкцией. Кроме того, здесь приводится информация о структуре данной инструкции и об используемых символах, знаках, сокра- щениях и часто употребляемых терминах.

1.1 Обращение с инструкцией

Правильная инструкция по экс-
плуатации

При использовании инструкции по эксплуатации, не соответствующей кон- кретному типу имеющегося конвейера, вы подвергаете опасности себя и остальных. Проверьте, соответствуют ли указанные на конвейере пара- метры характеристикам, приведенным в инструкции по эксплуатации

Категория согласно директиве
ATEX

В соответствии с Европейской директивой 94/9/EG конвейер является при- бором группы I, категории M2. Необходимо обеспечить постоянный доступ к инструкции по эксплуатации всем лицам, выполняющим работы на конвейере или с его использовани- ем. На рабочем участке всегда должна находиться инструкция по эксплуа- тации.

Новая инструкция по эксплуа-
тации

Если в имеющейся инструкции по эксплуатации утеряны страницы или ее невозможно прочесть, следует немедленно запросить новую инструкцию по эксплуатации

Сервисная служба

Для заказа запасных частей и по техническим вопросам обращайтесь в ва- шу сервисную службу
Для кого предназначена инструкция по эксплуатации Это касается лиц, которые:

заняты транспортировкой,
выполняют работы по проходке штреков,
выполняют монтаж/демонтаж,
обслуживают конвейер,
устраняют неисправности,
выполняют повседневные работы в очистном забое или в штреке,
проводят техническое обслуживание,
производят ремонт

А также дежурного персонала, который, будучи занятым на вышена- званных работах:

руководит этими работами и (или)
следит за их выполнением

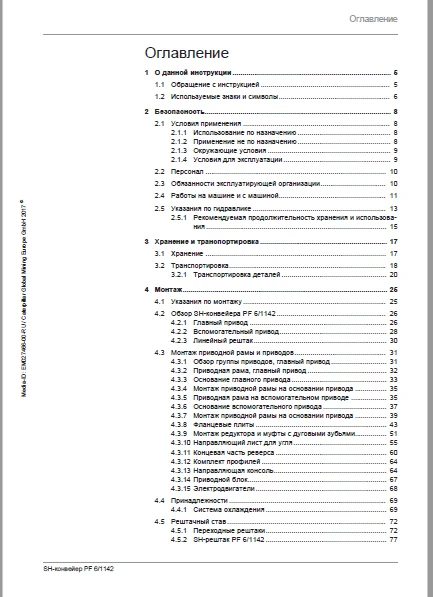

 TABLE OF CONTENTS:

CAT Armored Face conveyor SH-конвейер PF 61142 Инструкция по эксплуатации и тех- ническому обслуживанию Manual – PDF DOWNLOAD

 Оглавление.....................................................................  3
1 О данной инструкции...........................................................  5
	1.1 Обращение с инструкцией.................................................  5
	1.2 Используемые знаки и символы............................................  6
2 Безопасность..................................................................  8
	2.1 Условия применения......................................................  8
		2.1.1 Использование по назначению.......................................  8
		2.1.2 Применение не по назначению.......................................  8
		2.1.3 Окружающие условия................................................  9
		2.1.4 Условия для эксплуатации..........................................  9
	2.2 Персонал................................................................ 10
	2.3 Обязанности эксплуатирующей организации................................. 10
	2.4 Работы на машине и с машиной............................................ 11
	2.5 Указания по гидравлике.................................................. 13
		2.5.1 Рекомендуемая продолжительность хранения и использования.......... 15
3 Хранение и транспортировка.................................................... 17
	3.1 Хранение................................................................ 17
	3.2 Транспортировка......................................................... 18
		3.2.1 Транспортировка деталей........................................... 20
4 Монтаж........................................................................ 25
	4.1 Указания по монтажу..................................................... 25
	4.2 Обзор SH-конвейера PF 6/1142............................................ 26
		4.2.1 Главный привод.................................................... 26
		4.2.2 Вспомогательный привод............................................ 28
		4.2.3 Линейный рештак................................................... 30
	4.3 Монтаж приводной рамы и приводов........................................ 31
		4.3.1 Обзор группы приводов, главный привод............................. 31
		4.3.2 Приводная рама, главный привод.................................... 32
		4.3.3 Основание главного привода........................................ 33
		4.3.4 Монтаж приводной рамы на основании привода........................ 35
		4.3.5 Приводная рама на вспомогательном приводе......................... 35
		4.3.6 Основание вспомогательного привода................................ 37
		4.3.7 Монтаж приводной рамы на основании привода........................ 39
			4.3.7.1 Гидравлические цилиндры..................................... 42
		4.3.8 Фланцевые плиты................................................... 43
		4.3.9 Монтаж редуктора и муфты с дуговыми зубьями....................... 51
			4.3.9.1 Указания по монтажу редуктора............................... 51
			4.3.9.2 Монтаж...................................................... 51

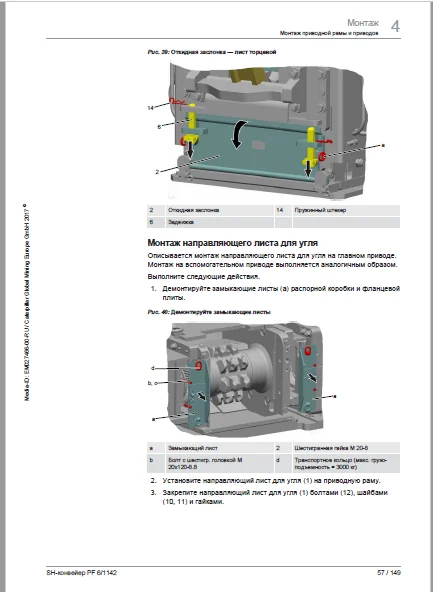

		4.3.10 Направляющий лист для угля....................................... 55
		4.3.11 Концевая часть реверса........................................... 60
			4.3.11.1 Монтаж концевой части реверса.............................. 61
		4.3.12 Комплект профилей................................................ 64
		4.3.13 Направляющая консоль............................................. 64
		4.3.14 Приводной блок................................................... 67
		4.3.15 Электродвигатели................................................. 68
	4.4 Принадлежности.......................................................... 69
		4.4.1 Система охлаждения................................................ 69
	4.5 Рештачный став.......................................................... 72
		4.5.1 Переходные рештаки................................................ 72
			4.5.1.1 Переходный рештак забойного конвейера....................... 72
				4.5.1.1.1 Путь, основание и боковой концевой лист............... 72
			4.5.1.2 Переходный рештак — штрековый конвейер-перегружатель........ 75
		4.5.2 SH-рештак PF 6/1142............................................... 77
			4.5.2.1 Накладные листы............................................. 80
		4.5.3 Монтаж соединения рештаков........................................ 82
			4.5.3.1 Кулачковое соединение с болтом со ступенчатой головкой...... 82
			4.5.3.2 Комплект кулачков и задвижек PF 6 со стопорной задвижкой.... 83
			4.5.3.3 Кулачковое соединение с держателем.......................... 85
		4.5.4 Цевка............................................................. 86
	4.6 Установка конвейерной цепи.............................................. 87
		4.6.1 Скребок........................................................... 87
		4.6.2 Пригоночные цепи.................................................. 88
		4.6.3 Монтаж замка цепи................................................. 88
	4.7 Натяжение конвейерной цепи.............................................. 90
		4.7.1 Вспомогательные устройства для удержания конвейерной цепи......... 90
		4.7.2 Настройка предварительного натяжения цепи......................... 92
		4.7.3 Вспомогательные устройства для натяжения конвейерной цепи......... 94
	4.8 Зависимое включение конвейеров.......................................... 99
		4.8.1 Условия включения компонентов установки........................... 99
		4.8.2 Условия переключения главного и вспомогательного приводов......... 99
	4.9 Ввод конвейерной установки в эксплуатацию...............................100
		4.9.1 Перед вводом в эксплуатацию.......................................100
		4.9.2 Пробный запуск конвейера..........................................101
		4.9.3 Пробная эксплуатация конвейера....................................102
		4.9.4 Подтягивание резьбовых соединений.................................103
	4.10 Демонтаж установки и выбивание.........................................103
		4.10.1 Важные указания по проведению демонтажа..........................103
5 Управление....................................................................105
	5.1 Управление приводной рамой..............................................105
	5.2 Техобслуживание конвейера...............................................107
		5.2.1 Контроль температуры и механического шума.........................107
		5.2.2 Указания по техническому обслуживанию.............................108
		5.2.3 Техобслуживание металлоконструкции................................108
			5.2.3.1 Смазка установки в соответствии со схемой смазки............108
			5.2.3.2 Промывка приводной рамы MRHS................................109
			5.2.3.3 Точки смазки................................................110
			5.2.3.4 Контроль установки..........................................112
			5.2.3.5 Контроль быстроизнашивающихся деталей.......................113
		5.2.4 Техобслуживание гидравлической системы............................113
			5.2.4.1 Гидравлическая система......................................113
			5.2.4.2 Проверка характеристик эмульсии.............................114
	5.3 Замена быстроизнашивающихся деталей.....................................115
		5.3.1 Звездочка.........................................................115
			5.3.1.1 Измерение степени износа на звездочке.......................115
			5.3.1.2 Демонтаж и монтаж узла привода..............................118
		5.3.2 Цепесъемник.......................................................126
		5.3.3 Цепь..............................................................126
			5.3.3.1 Интервалы проверок и осмотров...............................127
			5.3.3.2 Максимальные значения износа ветви цепи.....................128
			5.3.3.3 Измерение износа ветви цепи.................................128
			5.3.3.4 Измерение износа звеньев цепи...............................130
			5.3.3.5 Максимальные значения износа звена цепи.....................130
		5.3.4 Направляющая консоль..............................................132
		5.3.5 Упорный уголок — приводная рама...................................133
		5.3.6 Причина неисправностей............................................135
6 Технические данные............................................................137
	6.1 Основные узлы конвейерной установки.....................................137
		6.1.1 Таблица технических характеристик.................................137
	6.2 Маркировка..............................................................139
		6.2.1 Маркировка........................................................140
			6.2.1.1 Ожидаемый срок эксплуатации.................................141
			6.2.1.2 Примечания к ожидаемому сроку эксплуатации..................141
			6.2.1.3 Уполномоченные изготовителем лица, импортеры................141
	6.3 Моменты затяжки.........................................................143
		6.3.1 Болты с метрической резьбой по ISO ...............................143
	6.4 Допустимые производственные среды.......................................144
		6.4.1 Гидравлические жидкости...........................................144
		6.4.2 Качество технической воды.........................................146
		6.4.3 Консистентные смазки и смазочные пасты............................147
