Cat Bucyrus GH-конвейер PF 3/822 Инструкция по эксплуатации – PDF

Description

Cat Bucyrus GH-конвейер PF 3/822 Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus GH-конвейер PF 3/822 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 0010 304 000 BA 00

Language : Russian
Pages : 160
Downloadable : Yes
File Type : PDF

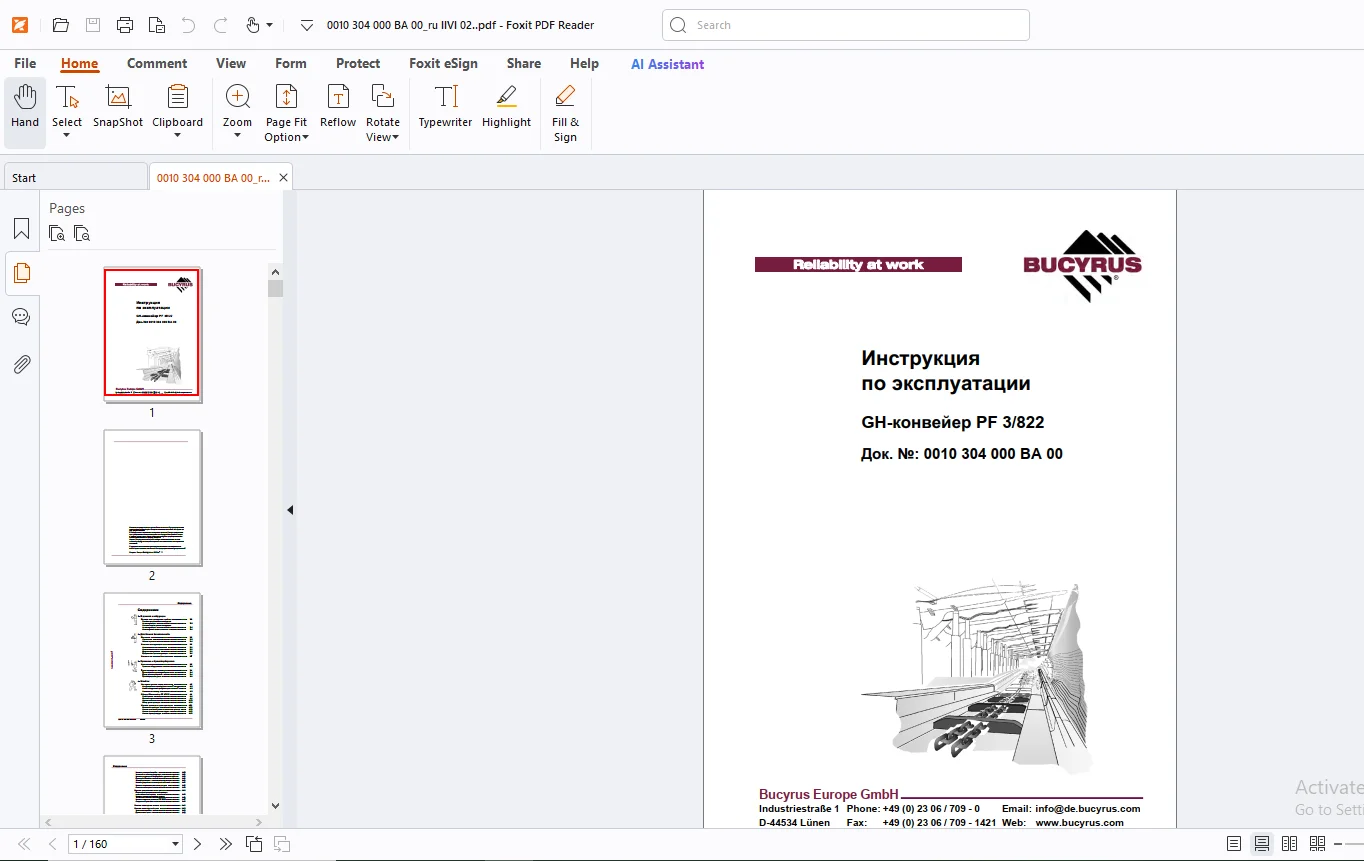

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus GH-конвейер PF 3/822 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 0010 304 000 BA 00

1 О данной инструкции
Прежде чем приступить к работе 1 3
Для кого предназначена инструкция
по эксплуатации 1 3
Для чего служит данная инструкция
по эксплуатации 1 4
Используемые знаки и символы 1 4
2 Для Вашей безопасности
Персонал 2 3
Управление 2 3
Монтаж и ремонт 2 4
Условия эксплуатации 2 5
Использование по назначению 2 5
Использование не по назначению 2 5
Окружающие условия 2 5
Предпосылки для эксплуатации 2 6
Указания по технике безопасности 2 7
3 Хранение и транспортировка
Хранение 3 3
Хранение оборудования 3 3
Транспортировка 3 4
Транспортные единицы; габариты и вес 3 4
Перед транспортировкой 3 4
Транспортировка узлов 3 5
4 Монтаж
Что нужно учесть перед монтажом 4 3
Кому разрешено производить монтаж? 4 3
Какие инструменты требуются для монтажа? 4 3
Указания по монтажу 4 3
Обзор – GH-конвейер PF 4/1032 4 5
Левый режим 4 5
Основные узлы конвейера 4 5
Монтажная схема 4 13
Обзор узлов приводов 4 14
Монтаж приводов и рам приводов 4 15
Основания приводов 4 15
Монтаж машинной рамы на основании привода 4 19
Монтаж фланцевой плиты струга 4 20
Монтаж привода струга 4 22
Bucyrus Europe GmbH, Lünen 2009EСодержание
GH-конвейер PF 3/822
Монтаж распорной коробки 4 23
Указания по монтажу редуктора 4 25
Монтаж редуктора с полумуфтой с дуговыми зубьями 4 25
Приводной блок 4 28
Электродвигатели 4 29
Монтаж устройства со стопорной собачкой 4 30
Монтаж направляющего листа для угля 4 32
Система охлаждения 4 33
Монтаж рештачного става 4 34
Переходный рештак – главный привод и
вспомогательный привод 4 34
Монтаж насадки с концевым упором
4 35
Монтаж струговых рештаков PF 3/822 4 37
Соединение рештаков 4 44
Монтаж накладных листов 4 48
Монтаж конвейерной цепи 4 53
Установка скребков 4 53
Пригоночные цепи 4 53
Монтаж замка цепи 4 54
Натяжение конвейерной цепи 4 55
Вспомогательные устройства для удержания
конвейерной цепи 4 55
Натяжение конвейерной цепи 4 56
Сведение конвейерной цепи 4 61
Настройка предварительного натяжения конвейерной
цепи 4 62
Монтаж струга скользящего типа на конвейер 4 64
Удержание и натягивание цепи струга 4 70
Вспомогательные устройства для удерживания цепи
струга 4 70
Зависимое включение конвейеров 4 75
Порядок включения и выключения забойного
и штрекового конвейеров 4 75
Порядок включения и выключения главного
и вспомогательного приводов 4 75
Ввод конвейерной установки в эксплуатацию 4 76
Перед вводом в эксплуатацию 4 76
Пробный запуск конвейера 4 77
Пробная эксплуатация конвейера 4 78
Пробный запуск струга 4 79
Подтягивание резьбовых соединений 4 80
Демонтаж и выбивание конвейерной установки 4 81
Кому разрешается демонтировать и разбирать
конвейерную установку 4 81
Bucyrus Europe GmbH, Lünen 2009EСодержание
Док №: 0010 304 000 BA 00 IIVI / 02
5 Управление
Управление конвейерной установкой 5 3
Кому разрешено управлять конвейером? 5 3
Когда можно начинать транспортировку
с помощью конвейера? 5 3
Техобслуживание конвейера 5 4
Контроль температуры и механического шума 5 4
Важные указания 5 4
Техобслуживание металлоконструкции 5 4
Техобслуживание гидравлической системы 5 11
Замена быстроизнашивающихся деталей 5 12
Узел привода 5 12
Звездочка 5 12
Границы износа звездочки 5 13
Демонтаж узла привода 5 14
Монтаж нового узла привода 5 18
Цепесъемники 5 19
Упорные уголки – вспомогательный привод 5 20
Замена опорного ролика в насадке 5 20
Замена быстроизнашивающихся деталей
струга скользящего типа 5 22
В случае возникновения неисправностей 5 25
Так Вы найдете причину неисправностей 5 25
6 Технические данные
Основные узлы конвейерной установки 6 3
Таблица технических характеристик 6 3
Маркировка 6 5
Маркировка конвейера 6 5
Маркировка рамы привода 6 6
Моменты затяжки 6 7
Болты с метрической резьбой по ISO 6 7
Допустимые производственные среды 6 8
Гидравлические жидкости 6 8
Качество технической воды 6 10
Консистентные смазки и смазочные пасты 6 12
Bucyrus Europe GmbH, Lünen 2009EСодержание
GH-конвейер PF 3/822
7 Для Вашей информации
Адреса сервисных служб 7 3
Европа 7 3
Северная Америка, Канада, Южная Америка 7 4
Австралия 7 4
Африка 7 4
Азия 7 5
Нормы и директивы 7 6
Использованные национальные нормы
и директивы 7 6
Использованные европейские стандарты
и директивы 7 6

G.B 31/03/25
