CAT DBT – Schild 645/1730-2X2389-1500 Betriebsanleitung – PDF DOWNLOAD

Description

CAT DBT – Schild 645/1730-2X2389-1500 Betriebsanleitung – PDF DOWNLOAD

FILE DETAILS:

CAT DBT – Schild 645/1730-2X2389-1500 Betriebsanleitung – PDF DOWNLOAD

Language : German
Pages : 138
Downloadable : Yes
File Type : PDF

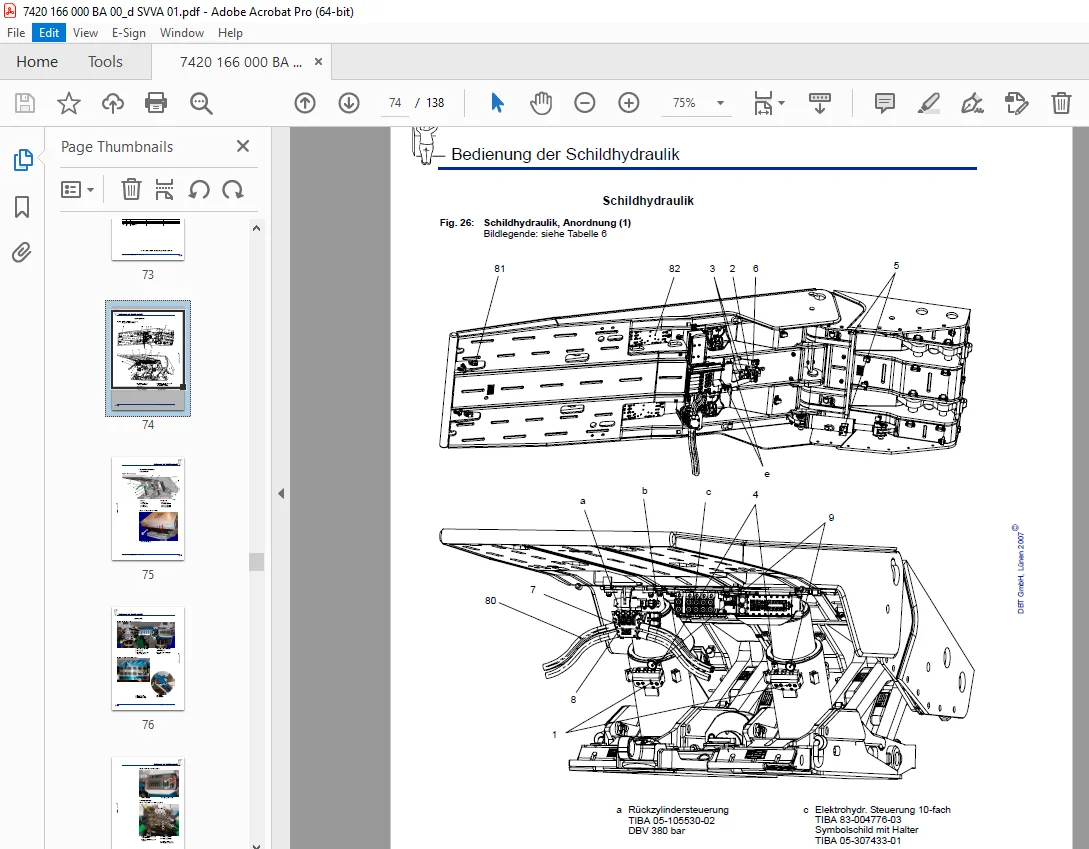

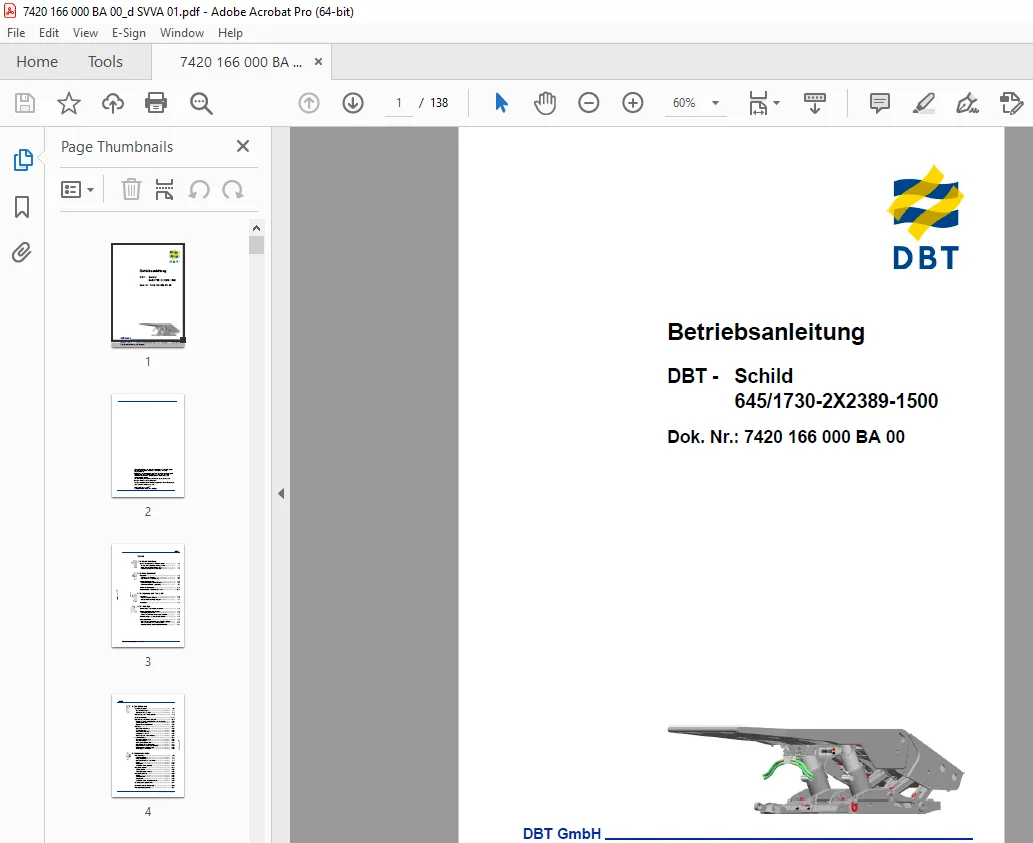

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

CAT DBT – Schild 645/1730-2X2389-1500 Betriebsanleitung – PDF DOWNLOAD

1 Zu dieser Anleitung
Bevor Sie sich an die Arbeit machen 1 3
An wen sich die Betriebsanleitung richtet 1 3
Wozu diese Betriebsanleitung dient 1 4
Verwendete Zeichen und Symbole 1 4
2 Zu Ihrer Sicherheit
Personal 2 3
Bedienung und Wartung 2 3
Reparatur und Instandsetzung 2 4
Einsatzbedingungen 2 5
Bestimmungsgemäße Verwendung 2 5
Bestimmungswidrige Verwendung 2 5
Sicherheitshinweise 2 6
Übersicht der Sicherheitshinweise 2 16
3 Zu Lagerung und Transport
Lagerung 3 3
Neue Ausrüstung einlagern 3 3
Gebrauchte Ausrüstung einlagern 3 5
Transport 3 6
4 Zur Montage
Vormontage der Ausbaueinheiten 4 3
Ausbaueinheiten installieren 4 3
Versorgungsanschlüsse 4 5
Verbindung zwischen Anschlüssen herstellen 4 6
Anforderungen an die Strebhydraulik 4 8
Inbetriebnahme 4 9
Was Sie vor der Inbetriebnahme beachten müssen 4 9
Wie Sie den Ausbau in Betrieb nehmen 4 11
Korrosionsschutz der Hydraulikkomponenten 4 11
DBT GmbH, Lünen 2007E
Inhalt
DBT – Schild 645/1730-2X2389-1500
5 Zur Bedienung
Voraussetzungen 5 3
Einsatzbedingungen 5 3
Sicherheitsanforderungen 5 6
Bedienung des Schildausbaus 5 9
Arbeitssicherheit 5 14
Bedienung der Schildhydraulik 5 15
Anordnung der Hydraulikkomponenten am Ausbau 5 15
Schildkomponenten 5 17
Reparatur- und Notfallbetrieb 5 24
Wartung 5 25
Besondere Maßnahmen 5 25
Tägliche Wartung 5 26
Wöchentliche Wartung 5 27
Halbjährlich ausführen 5 27
Planmäßige Schadenserfassung 5 27
Fehler beheben 5 28
Hinweise zur Fehlersuche 5 28
Fehler lokalisieren 5 28
3/2-Wege- oder Pilotventil 5 31
Entsperrbare Rückschlagventile 5 31
Nebenstrom im Inneren des Stempels 5 32
Druckbegrenzungsventil defekt 5 32
Filter defekt oder verstopft 5 32
6 Technische Daten
Beschreibung 6 3
Hauptbaugruppen 6 4
Hauptabmessungen 6 5
Kufe mit Lenkern und Schreitwerk 6 6
Kappe 6 13
Bruchschild 6 16
Technische Daten, Stahlbau 6 17
Hydrauliksystem 6 20
Schildhydraulik 6 20
Teleskopstempel, zweistufig 6 22
Hydraulikzylinder 6 24
Aufbau 6 24
Schreitzylinder 6 25
Eckzylinder 6 25
Technische Daten, Hydraulikzylinder 6 26
Druckbegrenzungsventile 6 27
Elektrohydraulik, Steuerung 6 29
Kappenneigungswinkel 6 30
DBT GmbH, Lünen 2007E
Inhalt
Dok Nr : 7420 166 000 BA 00 SVVA / 01
Zubehör 6 31
Einraubsperre 6 31
Einzelstempelsicherung 6 32
Zulässige Medien 6 35
Hydraulikflüssigkeiten 6 35
Schmierfette und Schmierpasten 6 38
Anziehdrehmomente 6 40
Schrauben mit metrischem ISO Gewinde 6 40
7 Zu Ihrer Information
Serviceadressen 7 3
Europa 7 3
Nordamerika, Kanada, Südamerika 7 4
Australien 7 4
Afrika 7 4
Asien 7 5
Kennzeichnung der Ausbaueinheiten 7 6
Normen und Richtlinien 7 7
Angewandte nationale Normen und Richtlinien 7 7
Angewandte europäische Normen und Richtlinien 7 7
Konformitätserklärung 7 8

S.V 27/03/2025
