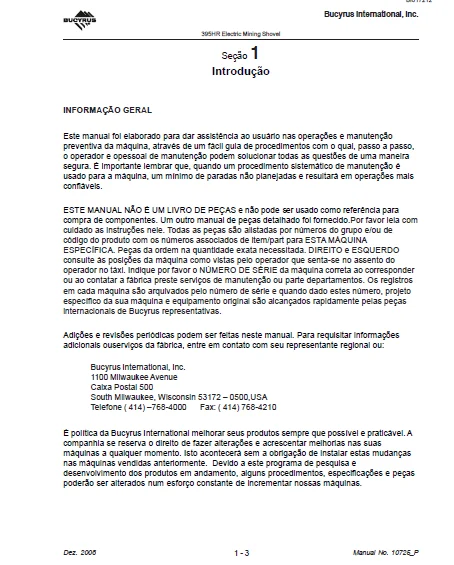

Introdução

INFORMAÇÃO GERAL

Este manual foi elaborado para dar assistência ao usuário nas operações e manutenção preventiva da máquina, através de um fácil guia de procedimentos com o qual, passo a passo, o operador e opessoal de manutenção podem solucionar todas as questões de uma maneira segura. É importante lembrar que, quando um procedimento sistemático de manutenção é usado para a máquina, um mínimo de paradas não planejadas e resultará em operações mais confiáveis.

ESTE MANUAL NÃO É UM LIVRO DE PEÇAS e não pode ser usado como referência para compra de componentes. Um outro manual de peças detalhado foi fornecido.Por favor leia com cuidado as instruções nele. Todas as peças são alistadas por números do grupo e/ou de código do produto com os números associados de item/part para ESTA MÁQUINA ESPECÍFICA. Peças da ordem na quantidade exata necessitada. DIREITO e ESQUERDO consulte às posições da máquina como vistas pelo operador que senta-se no assento do operador no táxi. Indique por favor o NÚMERO DE SÉRIE da máquina correta ao corresponder ou ao contatar a fábrica preste serviços de manutenção ou parte departamentos. Os registros em cada máquina são arquivados pelo número de série e quando dado estes número, projeto específico da sua máquina e equipamento original são alcançados rapidamente pelas peças internacionais de Bucyrus representativas.

Adições e revisões periódicas podem ser feitas neste manual. Para requisitar informações adicionais ouserviços da fábrica, entre em contato com seu representante regional ou:

Bucyrus International, Inc.
1100 Milwaukee Avenue
Caixa Postal 500
South Milwaukee, Wisconsin 53172 – 0500,USA
Telefone ( 414) –768-4000 Fax: ( 414) 768-4210

È política da Bucyrus International melhorar seus produtos sempre que possível e praticável. A companhia se reserva o direito de fazer alterações e acrescentar melhorias nas suas máquinas a qualquer momento. Isto acontecerá sem a obrigação de instalar estas mudanças nas máquinas vendidas anteriormente. Devido a este programa de pesquisa e desenvolvimento dos produtos em andamento, alguns procedimentos, especificações e peças poderão ser alterados num esforço constante de incrementar nossas máquinas.

SEGURANÇA

• Os símbolos de alerta apresentados aqui e em todo este manual são usados para chamar a atenção quanto ás instruções para segurança pessoal. Leia e siga as instruções cuidadosamente, observando todos os símbolos de SEGURANÇA, PERIGO e ATENÇÃO dispostos em vários locais da máquina.
• Certifique-se que a pessoa que estiver operando esta máquina esteja ciente dos SÍMBOLOS DE SEGURANÇA e de seu significado. Se for impossível efetuar com segurança qualquer procedimento de manutenção ou de operação, contate o seu representante regional da Bucyrus ou a fábrica.
• A seguir são definidas as distinções entre as instruções de segurança. Em todas estas definições os sinais de alerta são usados.

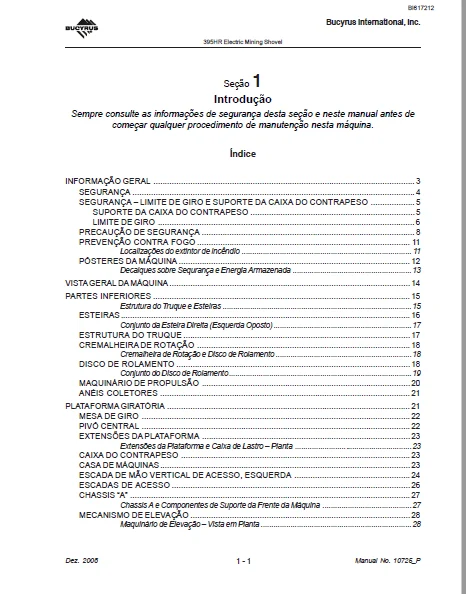

TABLE OF CONTENTS:

CAT ELECTRIC ROPE SHOVEL 395HR ESCAVADEIRA DE MINIRACAO MANUAL DE MANUTENCAO E OPERACAO – PDF DOWNLOAD

INFORMAÇÃO GERAL 3
SEGURANÇA 4
SEGURANÇA – LIMITE DE GIRO E SUPORTE DA CAIXA DO CONTRAPESO 5
SUPORTE DA CAIXA DO CONTRAPESO 5
LIMITE DE GIRO 6
PRECAUÇÃO DE SEGURANÇA 8
PREVENÇÃO CONTRA FOGO 11
Localizações do extintor de incêndio 11
PÔSTERES DA MÁQUINA 12
Decalques sobre Sequrança e Energia Armazenada 13

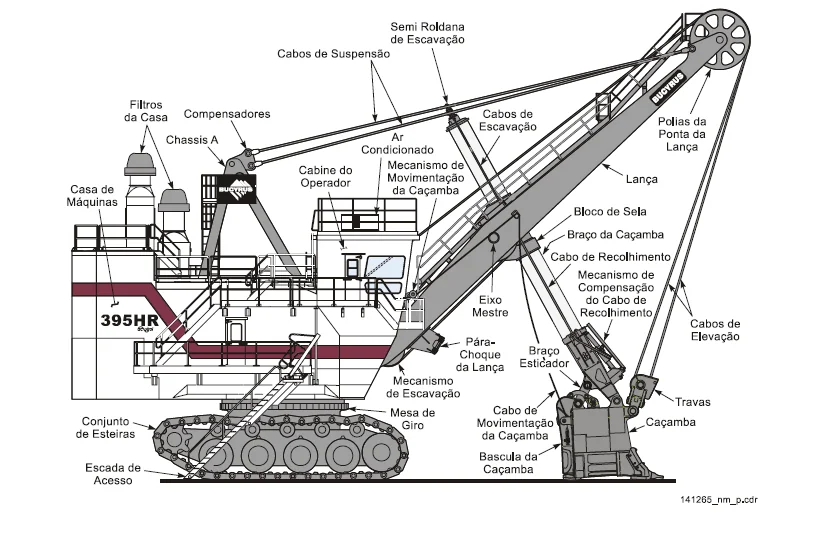

VISTA GERAL DA MÁQUINA 14
PARTES INFERIORES 15
Estrutura do Truque e Esteiras 15
ESTEIRAS 16
Conjunto da Esteira Direita (Esquerda Oposto) 17
ESTRUTURA DO TRUQUE 17
CREMALHEIRA DE ROTAÇÃO 18
Cremalheira de Rotação e Disco de Rolamento 18
DISCO DE ROLAMENTO 18
Conjunto do Disco de Rolamento 19
MAQUINÁRIO DE PROPULSÃO 20
ANÉIS COLETORES 21
PLATAFORMA GIRATÓRIA 21
MESA DE GIRO 22
PIVÔ CENTRAL 22
EXTENSÕES DA PLATAFORMA 23
Extensões da Plataforma e Caixa de Lastro – Planta 23
CAIXA DO CONTRAPESO 23
CASA DE MÁQUINAS 23
ESCADA DE MÃO VERTICAL DE ACESSO, ESQUERDA 24
ESCADAS DE ACESSO 26
CHASSIS “A” 27
Chassis A e Componentes de Suporte da Frente da Máquina 27

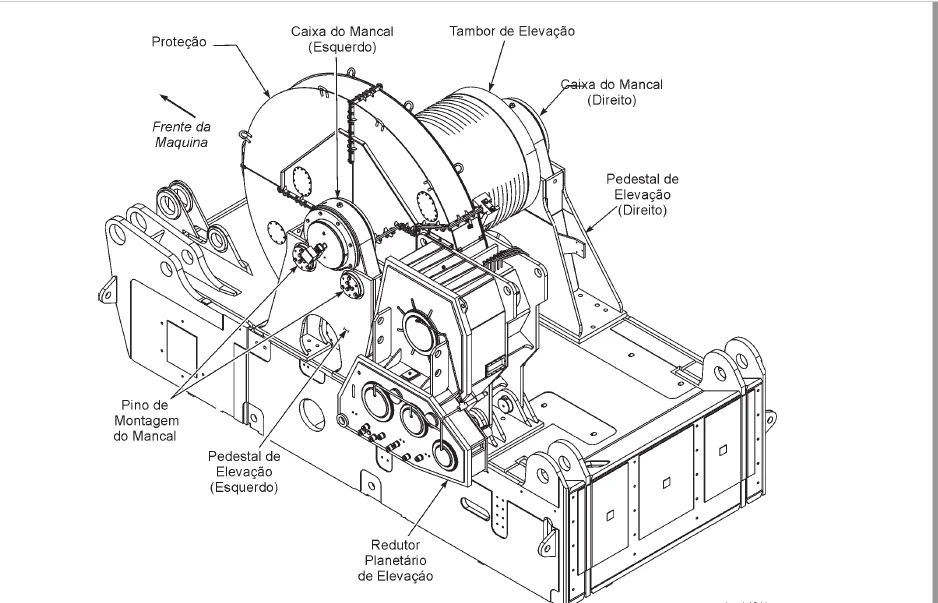

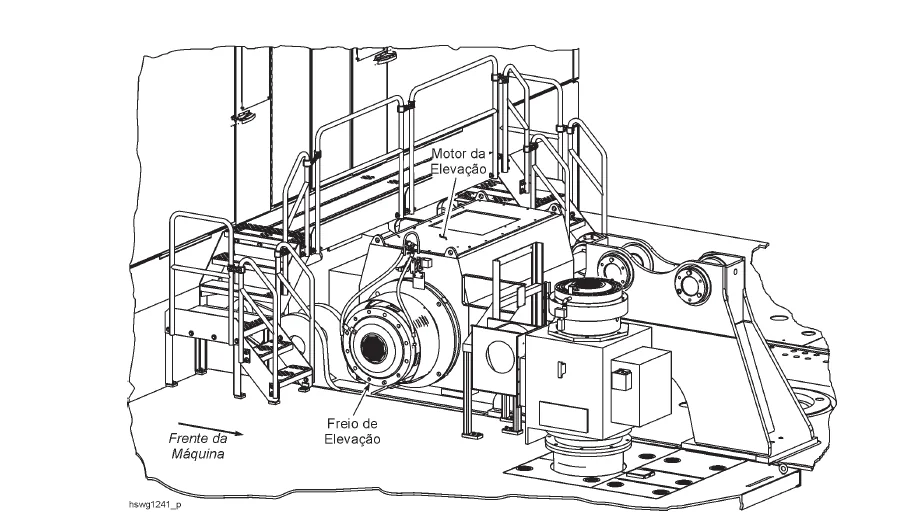

MECANISMO DE ELEVAÇÃO 28
Maquinário de Elevação – Vista em Planta 28
395HR PLANTA DA PLATAFORMA DA COR (página dobro)
MECANISMO DE GIRO 29
Componentes do Maquinário de Giro 29
MECANISMO DE ESCAVAÇÃO 30
CABINE DO OPERADOR 31
SISTEMA DE AR COMPRIMIDO 32
SISTEMA DE LUBRIFICAÇÃO AUTOMATICA 32
Sala de Lubrificação 33
EQUIPAMENTO DA PARTE FRONTAL 34
CABOS DE SUSPENSÃO 34
LANÇA GIRATÓRIA 35
Conjunto da Lança 35
CABOS MÓVEIS 36
Cabos Móveis – Disposição Geral 36
BLOCO DE SELA 37
BRAÇO DA CAÇAMBA 37
CAÇAMBA 38
Conjunto da Caçamba 38
TRAVAS 39
DIRECIONADOR DOS MOVIMENTOS DA CAÇAMBA 39
Direcionador dos Movimentos da Caçamba – Disposição Geral 39
ESPECIFICAÇÕES TÍPICAS DA MÁQUINA 40
PESOS COMPONENTES ESTIMADOS GERAIS 42
