CAT Gleithobel GH 9-38VE/5.7N Инструкция по эксплуатации PDF

Description

CAT Gleithobel GH 9-38VE/5.7N Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

CAT Gleithobel GH 9-38VE/5.7N Инструкция по эксплуатации – PDF DOWNLOAD

Language : Russian
Pages : 102
Downloadable : Yes
File Type : PDF

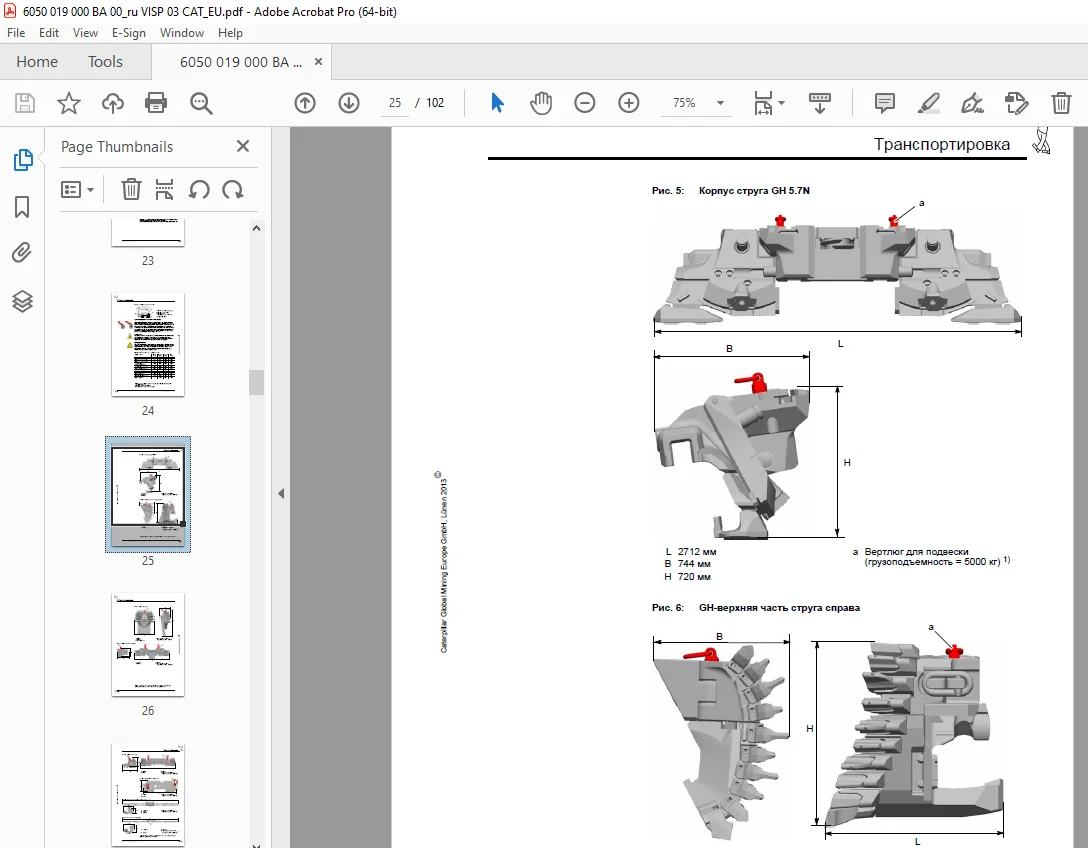

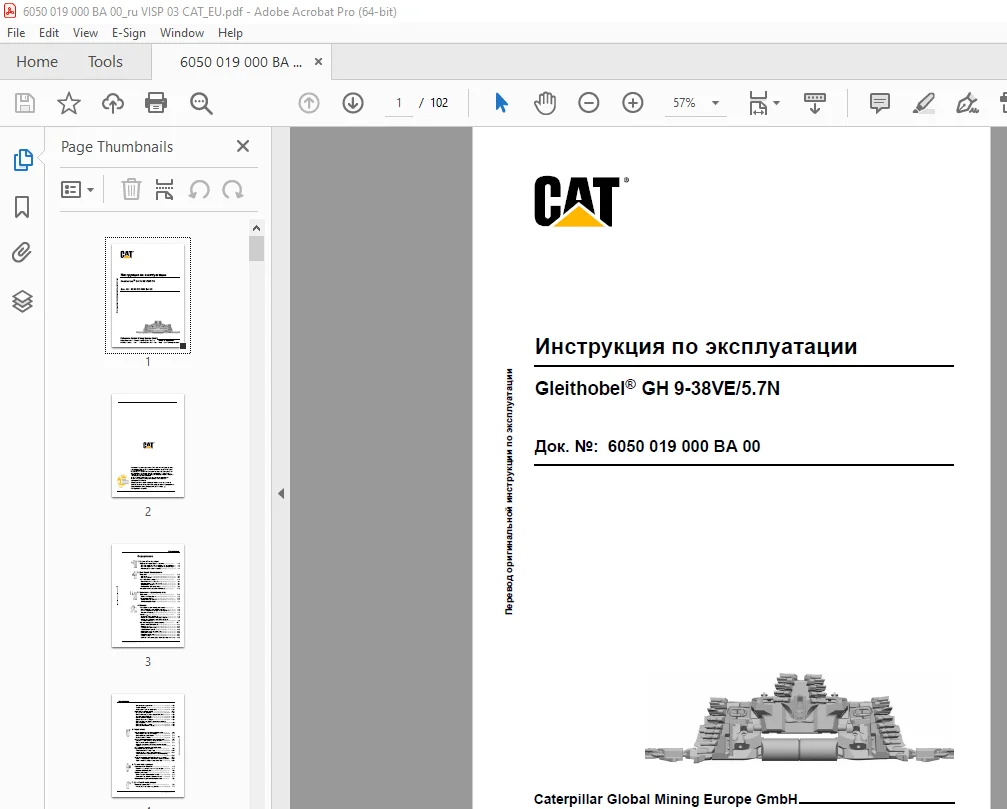

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

CAT Gleithobel GH 9-38VE/5.7N Инструкция по эксплуатации – PDF DOWNLOAD

1 О данной инструкции
Прежде чем приступить к работе 1 3
Для кого предназначена инструкция по эксплуатации 1 3
Для чего служит данная инструкция по эксплуатации 1 4
Используемые знаки и символы 1 4
2 Для Вашей безопасности
Персонал 2 3
Управление 2 3
Монтаж и ремонт 2 4
Условия эксплуатации 2 4
Применение по назначению 2 4
Использование не по назначению 2 4
Окружающие условия 2 4
Предпосылки для эксплуатации 2 5
Указания по технике безопасности 2 6
3 Хранение и транспортировка
Хранение 3 3
Хранение оборудования 3 3
Транспортировка 3 4
Перед транспортировкой 3 4
Транспортировка струга 3 4
4 Монтаж
Что нужно учесть перед монтажом 4 3
Кому разрешено производить монтаж? 4 3
Какие инструменты требуются для монтажа? 4 3
Указания по монтажу 4 4
Обзор 4 5
Gleithobel® GH 9-38VE/5 7N 4 5
Исполнения струга высотой 800 – 1585 мм 4 6
Исполнения струга высотой 1570 – 2000 мм
(с опорой портала) 4 9
Как производится монтаж струга 4 11
Корпус струга GH 9-38/5 7N 4 11
Ходовая штанга 4 13
Распределительный вал 4 14
Регулирующий привод 4 16
Промежуточный и концевой блок 4 18
Портальный блок 4 20
Перекрывающая плита 4 24
Резцовая башня 4 24
Верхние части скользящего струга (GH-верхние части) 4 29
Caterpillar Global Mining Europe GmbH, Lünen 2013E
Содержание
Gleithobel® GH 9-38VE/5 7N
Откидные резцедержатели 4 30
Тяговая колодка 4 31
Упоры цепи и цепные соединения 4 33
Оснастка струга резцами 4 34
Выбор оснастки резцами 4 34
Пример оснастки, система резцов DBT 2003 4 35
Система резцов DBT 2003 4 36
Монтаж вставных резцов 4 36
Демонтаж вставных резцов 4 38
DBT 2003 Плоский резец с долотчатым лезвием
верхний резец 4 39
DBT 2003 Линейный резец 4 39
DBT 2003 Напочвенный резец 4 40
5 Управление
Управление стругом скользящего типа 5 3
Регулировка напочвенных резцов 5 3
Регулировка резцовой башни 5 5
Глубина резания струга 5 6
В случае возникновения неисправностей 5 7
Так можно найти причину неисправностей 5 7
Горно-геологические нарушения 5 7
Повышенный угол изгиба между направляющими
струга 5 8
Как производится техобслуживание
струга скользящего типа 5 9
Техобслуживание – общий вид 5 10
Номенклатурный лист техобслуживания 5 11
Техобслуживание: комментарий к номенклатурному
листу 5 13
Замена быстроизнашивающихся элементов 5 20
Замена направляющих элементов в верхнем захвате 5 20
Замена тяговой колодки и шарнирных лыж 5 20
6 Технические данные
Gleithobel® GH 9-38/5 7N 6 3
Габаритные размеры, вес и система резцов 6 3
Техническое описание 6 4
Моменты затяжки 6 6
Болты с метрической резьбой по ISO 6 6
Консистентные смазки и смазочные пасты 6 7
Маркировка струга скользящего типа 6 9
7 Для Вашей информации
Нормы и директивы 7 3
Использованные нормы и директивы 7 3

S.V 27/03/2025
