Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

$28.95

Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

Instant PDF Download
Available immediately
💾
Save to Your Device
Download & keep forever
🛡️
Antivirus Scanned
100% virus-free
🌍
Trusted Worldwide
175,000+ customers

Description

Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

FILE DETAILS:

Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

Language : German
Pages : 204
Downloadable : Yes
File Type : PDF

DESCRIPTION:

Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

Zu dieser Anleitung:
Dieses Kapitel gibt Ihnen wichtige Informationen, die Ihnen die Arbeit mit dieser Anleitung
erleichtern. Sie erhalten zudem Informa- tionen über den Aufbau der Anleitung und über die
verwendeten Symbole und Zeichen.

Bevor Sie sich an die Arbeit machen:
Sollten Sie eine Betriebsanleitung verwenden, die nicht auf den vorhandenen Produkttyp abgestimmt
ist, gefährden Sie sich und andere.
Achten Sie darauf, dass die Angaben auf dem Schild mit denen der Betriebsanleitung übereinstimmen.
Die vorliegende Betriebsanleitung gehört zum Schildausbau

Schildausbau 1300/3100-2X5104-1750 *
Kenn. Nr.: 7420 198 000 00 01
und ist nur für Schilde dieses Typs zulässig!
Die Betriebsanleitung muss allen Personen, die am bzw. mit dem Schild arbeiten, jederzeit
zugänglich sein.
Es sollte, falls möglich, immer eine für den Pro- dukt am Einsatzort
verfügbar sein.

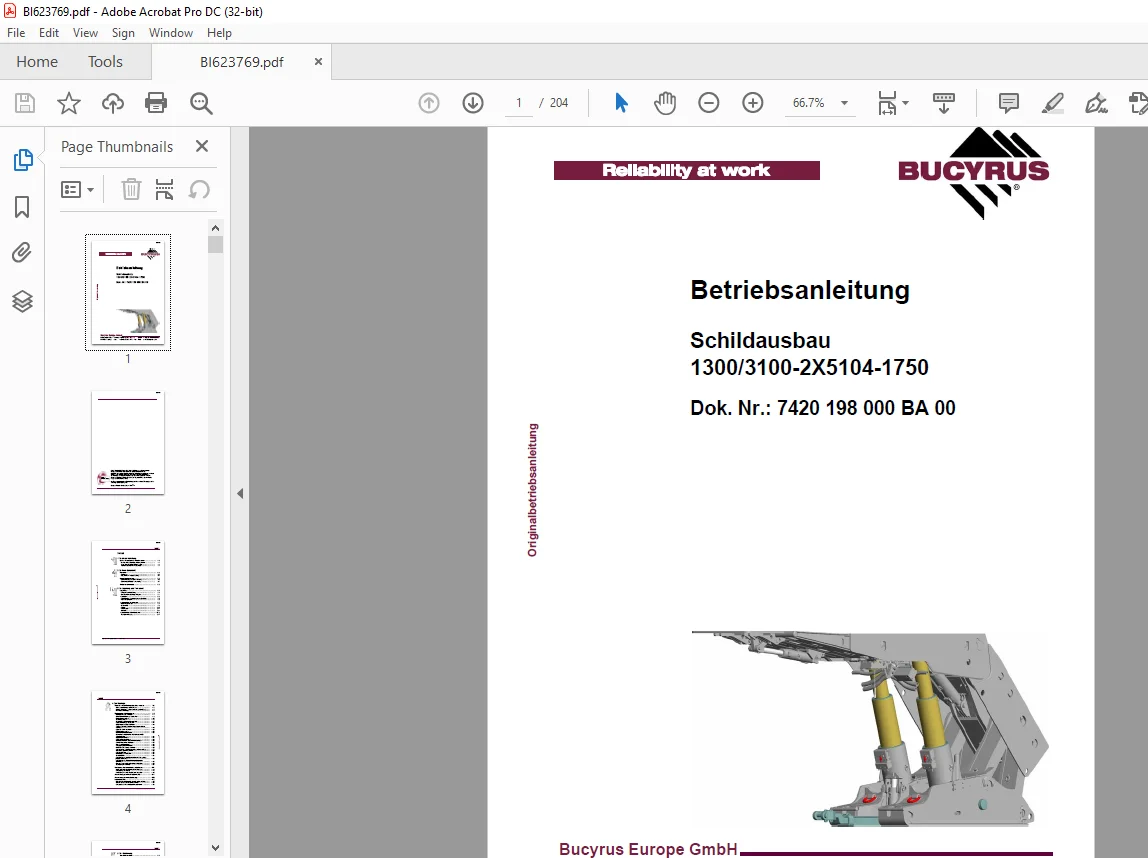

IMAGES PREVIEW OF THE MANUAL:

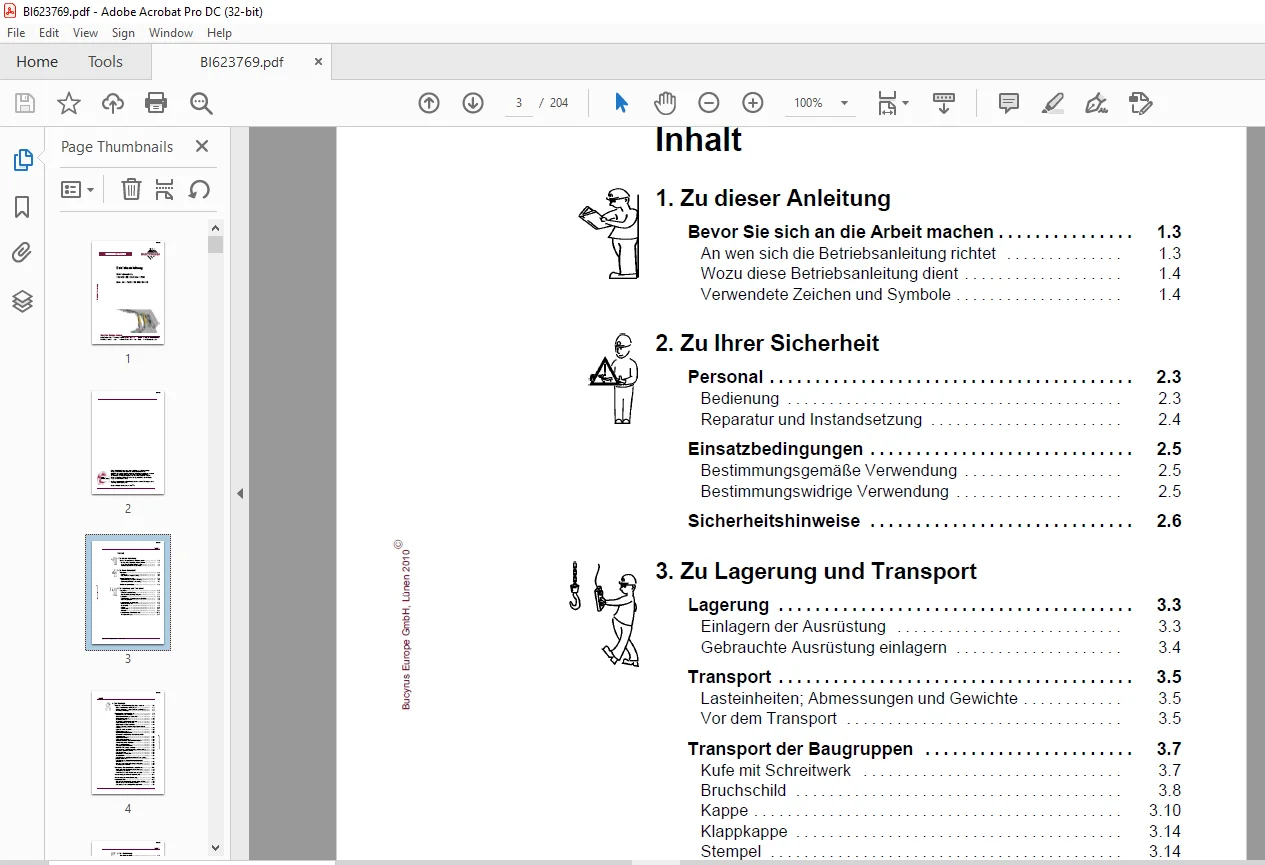

TABLE OF CONTENTS:

Cat Schildausbau 1300/3100-2X5104-1750 Betriebsanleitung BI623769 – PDF DOWNLOAD (German)

1 Zu dieser Anleitung
Bevor Sie sich an die Arbeit machen 1 3
An wen sich die Betriebsanleitung richtet 1 3
Wozu diese Betriebsanleitung dient 1 4
Verwendete Zeichen und Symbole 1 4
2 Zu Ihrer Sicherheit
Personal 2 3
Bedienung 2 3
Reparatur und Instandsetzung 2 4
Einsatzbedingungen 2 5
Bestimmungsgemäße Verwendung 2 5
Bestimmungswidrige Verwendung 2 5
Sicherheitshinweise 2 6
3 Zu Lagerung und Transport
Lagerung 3 3
Einlagern der Ausrüstung 3 3
Gebrauchte Ausrüstung einlagern 3 4
Transport 3 5
Lasteinheiten; Abmessungen und Gewichte 3 5
Vor dem Transport 3 5
Transport der Baugruppen 3 7
Kufe mit Schreitwerk 3 7
Bruchschild 3 8
Kappe 3 10
Klappkappe 3 14
Stempel 3 14
Transport des Schildausbaus 3 15
Transportsicherung 3 17
Bucyrus Europe GmbH, Lünen 2010E
BI623769
Inhalt
Schildausbau 1300/3100-2X5104-1750
4 Zur Montage
Was Sie vor der Montage beachten müssen 4 3
Wer darf die Montage durchführen? 4 3
Welche Werkzeuge werden zur Montage benötigt? 4 3
Hinweise zur Montage 4 4
Montage des Schildausbaus 4 5
Montagekonsolen montieren 4 7
Bruchschild zur Montage vorbereiten 4 9
Bruchschild montieren 4 10
Stempel montieren 4 11
Stempelrückschlagventile montieren 4 13
Kappe zur Montage vorbereiten 4 14
Klappkappe an Kappe montieren 4 16
Zwillingsrückschlagventil an Klappkappenzylinder
montieren 4 19
Kappe an Schild montieren 4 20
Eckzylinder montieren 4 22
Übersicht der Komponenten 4 23
Hydraulisch entsperrbares Rückschlagventil für
Schreitzylinder 4 24
Doppelfilter montieren 4 24
Schlauchhalter montieren 4 25
Elektrohydraulische Steuereinheit montieren 4 25
Ventilansteuerleiste montieren 4 27
Wasserventil montieren 4 28
Versorgungsblock montieren 4 29
PMC®-R mit Halterung montieren 4 29
Schutzhauben Stempelrückschlagventile montieren 4 31
Abdeckung Gummi montieren 4 32
Lampe montieren 4 33
Einraubsperren montieren 4 34
Stempelschutz 4 34
Verschlauchung der bisher montierten Montagebaugruppen
durchführen 4 35
Verschlauchung weiterer Montagebaugruppen
durchführen 4 35
Bevor Sie den Schild zur Installation freigeben 4 36
Stichleitungen montieren 4 37
Wie Sie die Ausbaueinheiten installieren 4 41
Druckausgleich der elektronischen Steuerung 4 42
Versorgungsanschlüsse 4 43
Verbindung zwischen Anschlüssen herstellen 4 46
Anforderungen an die Strebhydraulik 4 47
Anforderungen an die Bedüsung 4 48
Inbetriebnahme 4 49
Was Sie vor der Inbetriebnahme beachten müssen 4 49
Wie Sie den Ausbau in Betrieb nehmen 4 51
Korrosionsschutz der Hydraulikkomponenten 4 51
Bucyrus Europe GmbH, Lünen 2010E
BI623769
Inhalt
Dok Nr : 7420 198 000 BA 00 SSSV / 05
5 Zur Bedienung
Voraussetzungen 5 3
Einsatzbedingungen 5 3
Sicherheitsanforderungen 5 6
Bedienung des Schildausbaus 5 9
Arbeitssicherheit 5 14
Bedienung der Schildhydraulik 5 15
Anordnung der Hydraulikkomponenten am Ausbau 5 15
Funktionen der HD-Kugelhähne 5 17
Schildhydraulik 5 18
Bedüsung 5 29
Halterungen und Zubehör 5 32
Schildkomponenten 5 34
Spaltabdeckung ein- oder ausfahren 5 44
Steckverschluss mit Entlastung 5 46
Bedienung des Doppel-Rückspülfilters 5 49
Reparatur- und Notfallbetrieb 5 50
Bedienung und Funktionen der EH-Steuereinheit 5 51
Funktionen der Wasserventileinheit 5 54
Wartung 5 55
Besondere Maßnahmen 5 55
Tägliche Wartung 5 56
Wöchentliche Wartung 5 56
Halbjährlich ausführen 5 57
Planmäßige Schadenserfassung 5 57
Fehler beheben 5 58
Hinweise zur Fehlersuche 5 58
Fehler lokalisieren 5 58
3/2-Wege- oder Pilotventil 5 61
Entsperrbare Rückschlagventile 5 61
Nebenstrom im Inneren des Stempels 5 62
Druckbegrenzungsventil defekt 5 62
Filter defekt oder verstopft 5 62
6 Technische Daten
Technische Beschreibung 6 3
Hauptbaugruppen 6 4
Hauptabmessungen 6 5
Kufe mit Lenkern und Schreitwerk 6 6
Kappe 6 10
Stempelkopf mit Zapfen 6 11
Klappkappe 6 12
Spaltabdeckung 6 13
Bruchschild 6 16
Einraubsperre 6 17
Technische Daten, Stahlbau 6 18
Bucyrus Europe GmbH, Lünen 2010E
BI623769
Inhalt
Schildausbau 1300/3100-2X5104-1750
Hydrauliksystem 6 19
Schildhydraulik 6 19
Teleskopstempel, zweistufig 6 21
Hydraulikzylinder 6 23
Aufbau 6 23
Eckzylinder 6 24
Schreitzylinder 6 24
Liftzylinder 6 25
Klappkappenzylinder 6 25
Spaltzylinder 6 26
Pusherzylinder 6 26
Technische Daten, Hydraulikzylinder 6 27
Druckbegrenzungsventile 6 29
Kipp- und Neigungswinkel 6 31
Schildkippwinkel 6 31
Kappenneigungswinkel 6 33
Zulässige Medien 6 34
Hydraulikflüssigkeiten 6 34
Qualität des Gebrauchswassers 6 36
Schmierfette und Schmierpasten 6 38
Anziehdrehmomente 6 40
Schrauben mit metrischem ISO Gewinde 6 40
7 Zu Ihrer Information
Normen und Richtlinien 7 3
Angewandte Normen und Richtlinien 7 3
Kennzeichnung des Schildes 7 5
Typenschild 7 5
Schildnummer 7 6

PLEASE NOTE:

  • This is the SAME exact manual used by your dealers to fix your vehicle.
  • The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
  • Any queries / doubts regarding your purchase, please feel free to contact [email protected]
