CAT Schildausbau 2600/5500-2X5655-1750 Betriebsanleitung – PDF DOWNLOAD

Description

CAT Schildausbau 2600/5500-2X5655-1750 Betriebsanleitung – PDF DOWNLOAD

FILE DETAILS:

CAT Schildausbau 2600/5500-2X5655-1750 Betriebsanleitung – PDF DOWNLOAD

Language :German
Pages :248
Downloadable : Yes
File Type : PDF

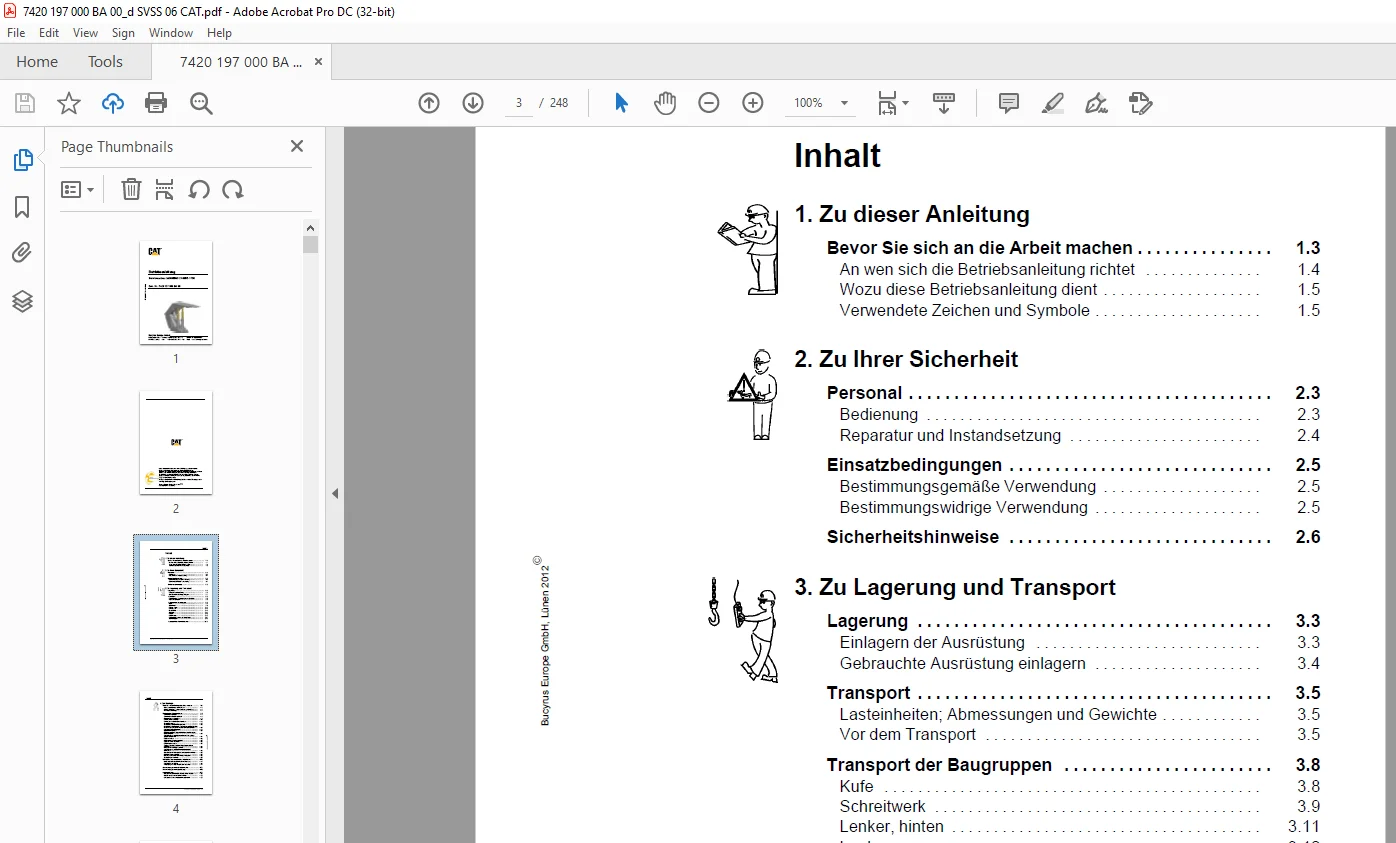

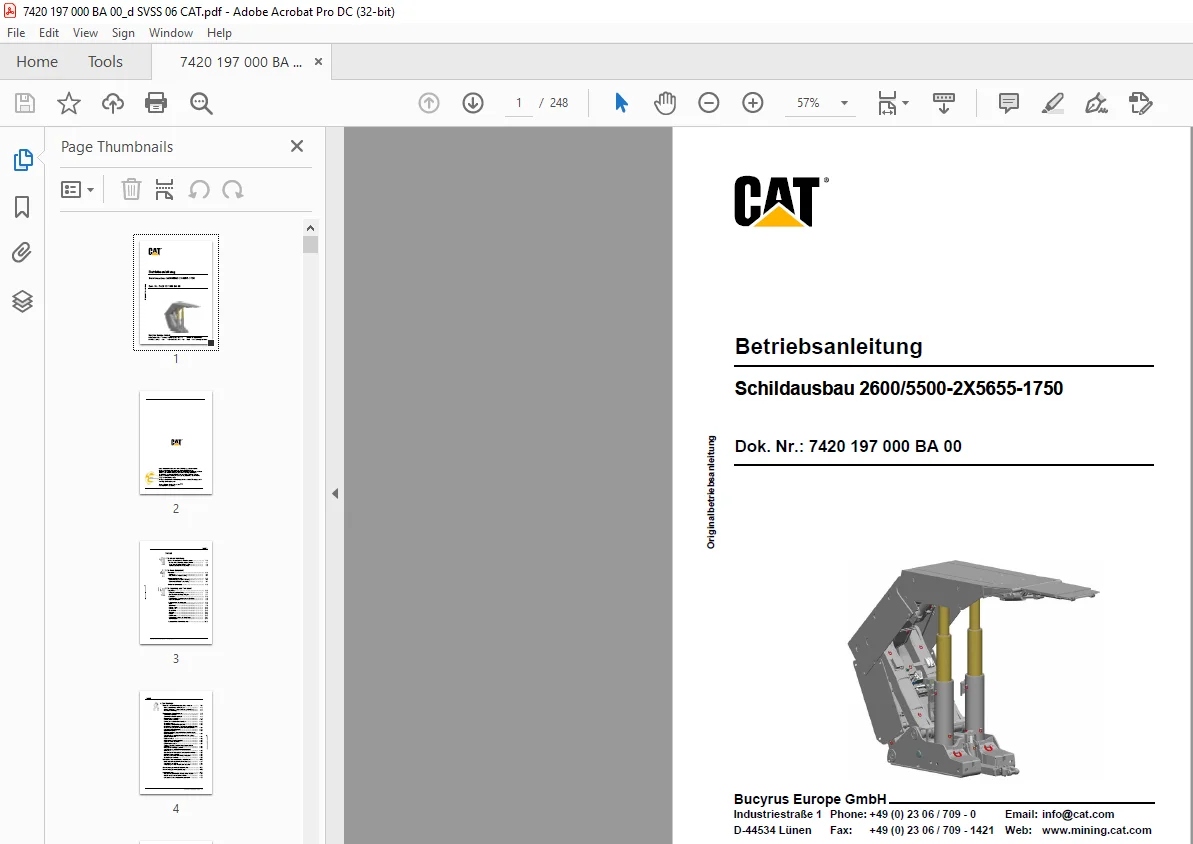

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

CAT Schildausbau 2600/5500-2X5655-1750 Betriebsanleitung – PDF DOWNLOAD

Inhalt
1 Zu dieser Anleitung
Bevor Sie sich an die Arbeit machen 1 3
An wen sich die Betriebsanleitung richtet 1 4
Wozu diese Betriebsanleitung dient 1 5
Verwendete Zeichen und Symbole 1 5
2 Zu Ihrer Sicherheit
Personal 2 3
Bedienung 2 3
Reparatur und Instandsetzung 2 4
Einsatzbedingungen 2 5
Bestimmungsgemäße Verwendung 2 5
Bestimmungswidrige Verwendung 2 5
Sicherheitshinweise 2 6
3 Zu Lagerung und Transport
Lagerung 3 3
Einlagern der Ausrüstung 3 3
Gebrauchte Ausrüstung einlagern 3 4
Transport 3 5
Lasteinheiten; Abmessungen und Gewichte 3 5
Vor dem Transport 3 5
Transport der Baugruppen 3 8
Kufe 3 8
Schreitwerk 3 9
Lenker, hinten 3 11
Lenker, vorn 3 12
Bruchschild 3 12
Stempel 3 14
Kappe 3 15
Klappkappe 3 17
Kappenverlängerung mit Klappkappe 3 17
Schiebekappe 3 18
Transport des Schildausbaus 3 19
4 Zur Montage
Was Sie vor der Montage beachten müssen 4 3
Wer darf die Montage durchführen? 4 3
Welche Werkzeuge werden zur Montage benötigt? 4 3
Hinweise zur Montage 4 4
Montage des Schildausbaus 4 5
Schreitwerk montieren 4 7
Schreitwerk mit Kufe verbinden 4 8
Montagekonsole montieren 4 9
Lenker, hinten montieren 4 10
Lenker, vorn in Bruchschild montieren 4 11
Stempel montieren 4 17
Stempelrückschlagventile montieren 4 19
Hydraulisch entsperrbares Rückschlagventil für Schreitzylinder
und Steuerblock für Ausrichtzylinder montieren 4 20
Versorgungsblock montieren 4 21
Doppelfilter montieren 4 22
Elektrohydraulische Steuereinheit und Ventilansteuerleiste
montieren 4 22
Verschlauchung der bisher montierten Montagebaugruppen
durchführen 4 24
Kappe montieren 4 25
Klappkappe an Kappe montieren 4 27
Kappe an Schild montieren 4 30
Eckzylinder montieren 4 33
Zwillingsrückschlagventil an Klappkappenzylinder
montieren 4 34
PMC®-R mit Halterung montieren 4 35
Verschlauchung weiterer Montagebaugruppen
durchführen 4 36
Abdeckungen für Stempelrückschlagventile montieren 4 36
Befahrungssteg montieren 4 37
Bevor Sie den Schild zur Installation freigeben 4 38
Stichleitungen montieren 4 39
Wie Sie die Ausbaueinheiten installieren 4 42
Druckausgleich der elektronischen Steuerung 4 43
Versorgungsanschlüsse 4 44
Verbindung zwischen Anschlüssen herstellen 4 47
Anforderungen an die Strebhydraulik 4 48
Anforderungen an die Bedüsung 4 49
Inbetriebnahme 4 50
Was Sie vor der Inbetriebnahme beachten müssen 4 50
Wie Sie den Ausbau in Betrieb nehmen 4 52
Korrosionsschutz der Hydraulikkomponenten 4 52
5 Zur Bedienung
Voraussetzungen 5 3
Einsatzbedingungen 5 3
Sicherheitsanforderungen 5 6
Bedienung des Schildausbaus 5 9
Arbeitssicherheit 5 14
Bedienung der Schildhydraulik 5 15
Anordnung der Hydraulikkomponenten am Ausbau 5 15
Funktionen der HD-Kugelhähne 5 17
Schildhydraulik 5 18
Halterungen und Zubehör 5 42
Schildkomponenten 5 46
Spaltabdeckung ein- oder ausfahren 5 57
Steckverschluss mit Entlastung 5 58
Bedienung des Doppel-Rückspülfilters 5 60
Reparatur- und Notfallbetrieb 5 61
Bedienung und Funktionen der EH-Steuereinheit 5 63
Funktionen der Wasserventileinheit 5 66
Wartung 5 67
Besondere Maßnahmen 5 67
Tägliche Wartung 5 68
Wöchentliche Wartung 5 69
Halbjährlich ausführen 5 69
Planmäßige Schadenserfassung 5 69
Fehler beheben 5 70
Hinweise zur Fehlersuche 5 70
Fehler lokalisieren 5 70
3/2-Wege- oder Pilotventil 5 73
Entsperrbare Rückschlagventile 5 73
Nebenstrom im Inneren des Stempels 5 74
Druckbegrenzungsventil defekt 5 74
Filter defekt oder verstopft 5 74
6 Technische Daten
Technische Beschreibung 6 3
Hauptbaugruppen 6 5
Kufe mit Lenkern und Schreitwerk 6 10
Kappe 6 15
Stempelkopf mit Zapfen 6 20
Klappkappe 6 21
Klappkappenverlängerung 6 24
Spaltabdeckung 6 25
Bruchschild 6 28
Seitenklappe 6 29
Technische Daten, Stahlbau 6 31
Hydrauliksystem 6 33
Schildsteuerung 6 33
Hydrostempel, zweistufig 6 35
Hydraulikzylinder 6 37
Aufbau 6 37
Eckzylinder 6 38
Schreitzylinder 6 38
Schreitzylinder 6 39
Liftzylinder 6 39
Klappkappenzylinder 6 40
Schiebezylinder 1 6 40
Schiebezylinder 2 6 41
Spaltzylinder Kappe/Bruchschild 6 41
Pusherzylinder 6 42
Technische Daten, Hydraulikzylinder 6 43
Druckbegrenzungsventile 6 46
Kipp- und Neigungswinkel 6 48
Schildkippwinkel 6 48
Kappenneigungswinkel 6 50
Zubehör, optional 6 51
Richteinrichtung “Kappe – Kappe” 6 51
Endabspannung 6 56
Teilabspannung 6 59
Zulässige Medien 6 62
Hydraulikflüssigkeiten 6 62
Qualität des Gebrauchswassers 6 64
Schmierfette und Schmierpasten 6 66
Anziehdrehmomente 6 68
Schrauben mit metrischem ISO Gewinde 6 68
7 Zu Ihrer Information
Normen und Richtlinien 7 3
Angewandte Normen und Richtlinien 7 3
Kennzeichnung des Schildes 7 5
Typenschild 7 5
Schildnummer 7 6

S.M 1/4/2025
