Cessna 337 & T337 Super Skymaster 1970-1972 Illustrated Parts Catalog
This Cessna 337 & T337 Super Skymaster Illustrated Parts Catalog is a complete digital reprint of catalog number P492-12, covering the Super Skymaster and Skymaster series built between 1970 and 1972. It was issued by Cessna Aircraft Company’s Pawnee Division in Wichita, Kansas, and is presented here as an instantly downloadable PDF for owners, mechanics, and restoration shops working on this twin-engine, centerline-thrust airframe.
- Manual type: Illustrated Parts Catalog
- Catalog number: P492-12
- Aircraft covered: Cessna 337, T337, F337, FT337 Super Skymaster
- Coverage years: 1970 thru 1972

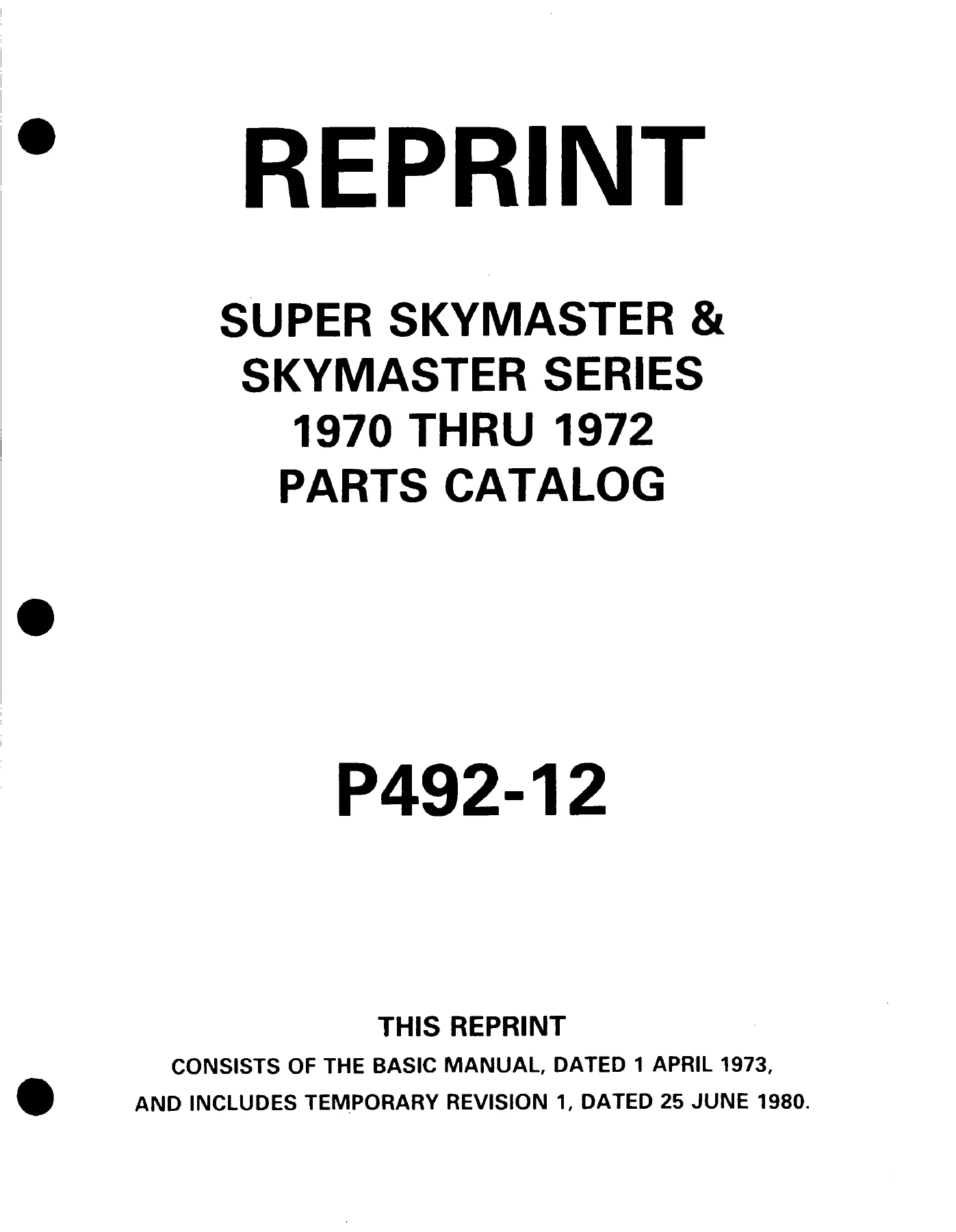

- Basic manual date: 1 April 1973 (includes Temporary Revision 1, dated 25 June 1980)
- Language: English
- Total pages: 576
- File format: PDF
Models & Serial Coverage
This Super Skymaster Illustrated Parts Catalog identifies parts by model designation throughout: 337 for the 337 Super Skymaster, T337 for the Turbo 337 Super Skymaster, F337 for the French-manufactured Super Skymaster, and FT337 for the French-manufactured Turbo 337 Super Skymaster. Information applicable to Model 337 serial numbers 33701194 through 33701462, and F337 serial numbers F33700001 through F33700055, is also applicable to the turbo system airplane except where otherwise noted. The catalog supersedes all prior 337E and T337E parts catalogs dated 1 October 1970 and incorporates Change 1, dated 1 October 1971.
Chapters Covered
- List of Effective Pages and catalog introduction
- Finish & Trim plate identification (year, interior color, exterior paint codes)
- Interior Painted or Plastic Parts – How to Order (color dash-number tables for 1970, 1971, and 1972 model years)
- Alphabetical Index of nomenclature cross-referenced to figure numbers

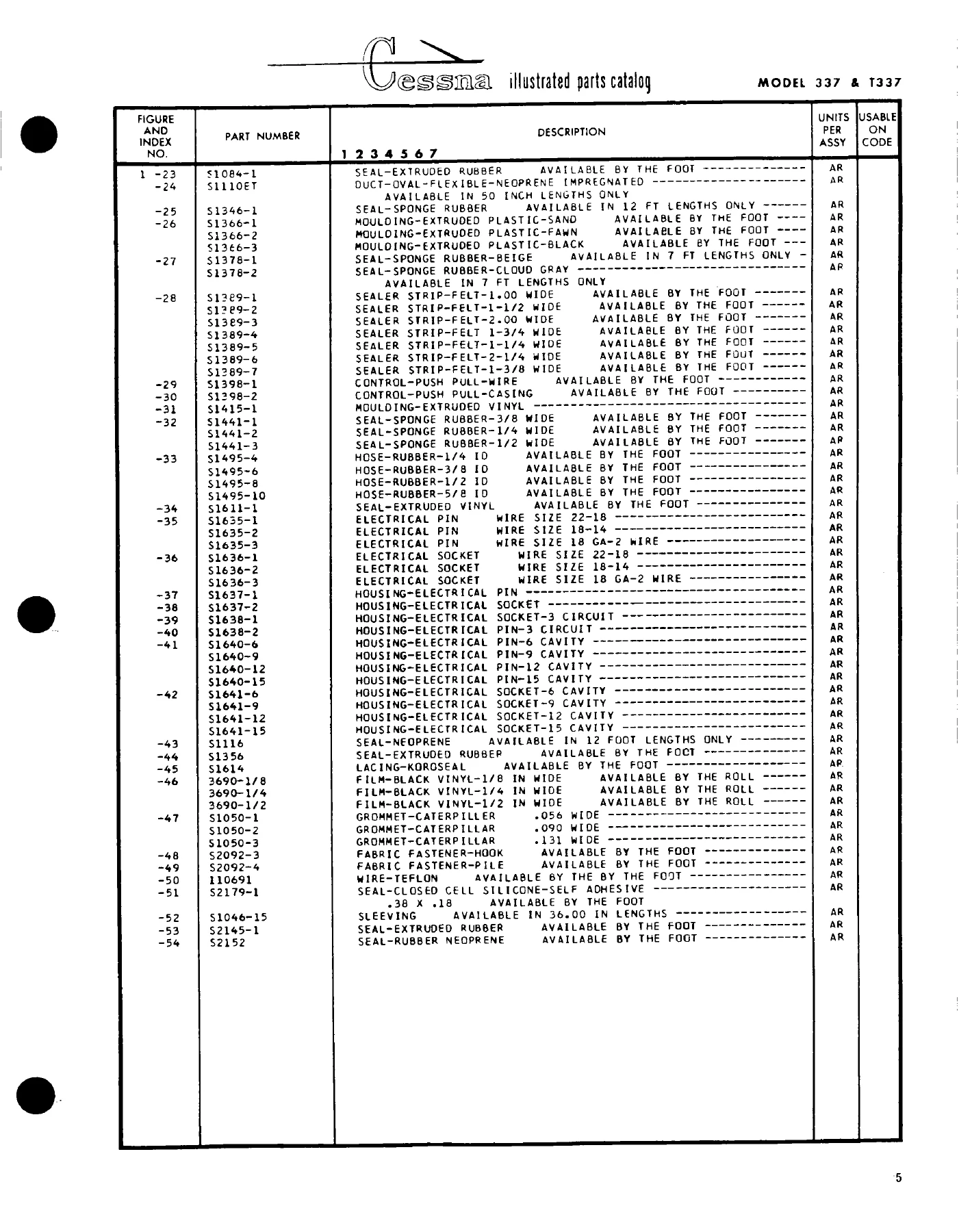

- Miscellaneous Bulk Items (Figure 1) – seals, mouldings, hose, sealing strip, electrical pins, sockets, housings, connectors, grommets, film, lacing, sleeving
- Fuselage structure, firewalls, doors, and cowling components
- Wing, empennage, and control-surface structure and balance weights
- Aileron, elevator, and rudder control system installations, cables, chains, and bellcranks
- Trim tab actuators and trim control installations
- Landing gear – nose and main gear struts, actuators, uplock/downlock hardware, doors, and shimmy dampener
- Engine installation, mounts, baffles, and cowl/nose cap assemblies (front, rear, and turbocharged variants)
- Exhaust system installations, front and rear turbocharged configurations
- Fuel system – tanks, auxiliary tanks, pumps, strainers, gages, and quantity monitors
- Electrical system – alternator, battery, starter, switches, wiring housings, lighting, and radio noise suppression
- Environmental and de-ice systems – heater, defroster ducts, alternate air, and ice protection boots
- Interior components – seats, seat tracks, armrests, shoulder harnesses, upholstery covers, consoles, and instrument panel structure
Complete PDF Bookmark Tree
Complete Bookmarks
The complete bookmarks in the “Cessna 337 & T337 Super Skymaster 1970-1972 Illustrated Parts Catalog” are as follows:
+P492-12 – SUPER SKYMASTER & SKYMASTER SERIES (1970 THRU 1972)p. 2
LIST OF EFFECTIVE PAGESp. 3
TEMPORARY REVISION NO. 1p. 4
+INTRODUCTIONp. 5
STANDARD PARTSp. 5
SYMBOLS & PART NUMBER TERMSp. 5
GROUP ASSEMBLY PARTS LIST ARRANGEMENTp. 5
ACCESSORY KITSp. 6
BULK ITEMSp. 6
HOW TO ORDERp. 6
SERIAL, COLOR, & CORROSION PROOFINGp. 6
DISTRIBUTOR ORDERSp. 6
DEALER ORDERSp. 6
RETAIL ORDERSp. 6
+PAINT AND UPHOLSTERY COMBINATIONSp. 7
FINISH & TRIM PLATEp. 7
PAINT CODE CHART – 1970p. 8
PAINT CODE CHART – 1971p. 9
PAINT CODE CHART – 1972p. 10
+UPHOLSTERY & INTERIOR TRIMp. 11
UPHOLSTERED PARTS – HOW TO ORDERp. 12
INTERIOR PAINTED OR PLASTIC PARTS – HOW TO ORDERp. 13
+INTERIOR PAINTED OR PLASTIC PARTSp. 14
INTERIOR PAINTED OR PLASTIC PARTS – 1970 MODEL YEARp. 14
INTERIOR PAINTED OR PLASTIC PARTS – 1971 MODEL YEARp. 16
INTERIOR PAINTED OR PLASTIC PARTS – 1972 MODEL YEARp. 18
ALPHABETICAL INDEXp. 20
+PARTS LISTINGp. 33
+MISCELLANEOUS BULK ITEMSp. 34

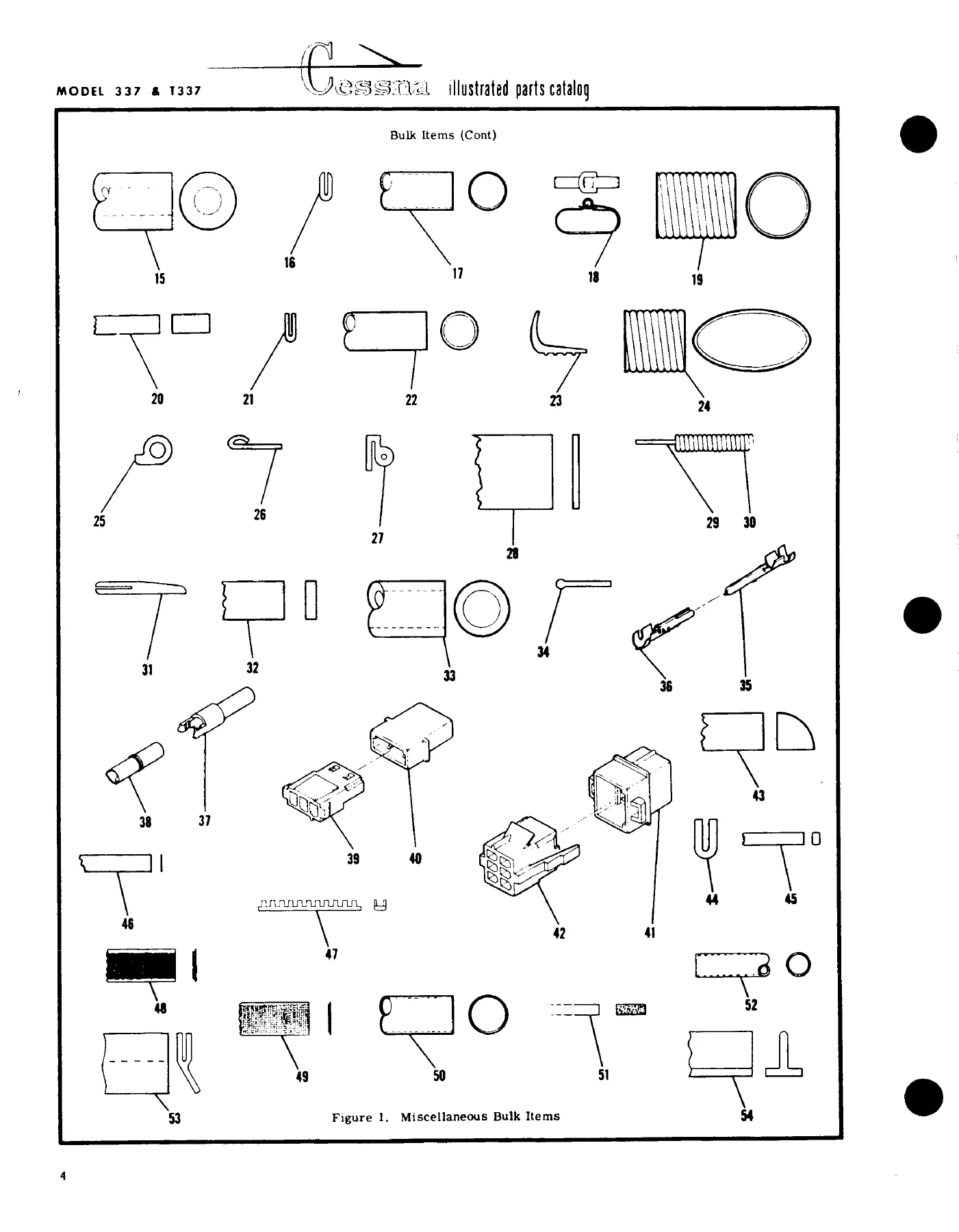

FIGURE 1 – MISCELLANEOUS BULK ITEMSp. 36
+PLACARDSp. 44
+FIGURE 2 – NAMEPLATES, PLACARDS & EXTERIOR MARKINGSp. 38
SHEET 1p. 38
SHEET 2p. 39
SHEET 3p. 40
SHEET 4p. 41
SHEET 5p. 42
SHEET 6p. 43
+WINGp. 46
FIGURE 3 – COMPLETE WING ASSEMBLYp. 47
FIGURE 4 – BOOM SUPPORT & WING STRUCTURE ASSEMBLYp. 51
FIGURE 5 – WING LEADING EDGE ASSEMBLYp. 54
FIGURE 6 – WING SPARS INSTALLATIONp. 58
FIGURE 7 – WING SKIN & STRINGERS INSTALLATIONp. 62
FIGURE 8 – WING FUEL TANKS INSTALLATIONp. 64
FIGURE 9 – WING FUEL TANKS INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 68
FIGURE 9A – PENNYCAP FUEL SYSTEM CABLE INSTALLATIONp. 72
FIGURE 10 – FUEL SAMPLER COMPONENTSp. 73
FIGURE 11 – AILERON INSTALLATIONp. 75
FIGURE 12 – FLAP INSTALLATIONp. 77
FIGURE 13 – FLAP GAP SEAL INSTALLATIONp. 81
FIGURE 14 – WING STRUT INSTALLATIONp. 83
FIGURE 15 – WING LIGHTS INSTALLATIONp. 85
+EMPENNAGEp. 88
FIGURE 16 – STABILIZER INSTALLATIONp. 87
FIGURE 17 – ELEVATOR INSTALLATIONp. 91
FIGURE 18 – TAIL BOOM INSTALLATIONp. 93
FIGURE 19 – ELEVATOR TRIM TAB ACTUATOR ASSEMBLYp. 95
FIGURE 20 – VERTICAL FIN INSTALLATIONp. 97
FIGURE 21 – RUDDER ASSEMBLYp. 99
+FUSELAGEp. 102
FIGURE 22 – FUSELAGE ASSEMBLYp. 101
FIGURE 23 – FRONT & CENTER SECTION ASSEMBLYp. 103
FIGURE 24 – FORWARD FUSELAGE STRUCTURE ASSEMBLYp. 107
FIGURE 25 – FORWARD DOORPOST BULKHEAD ASSEMBLYp. 109
FIGURE 26 – REAR DOORPOST BULKHEAD ASSEMBLYp. 111
FIGURE 27 – LOWER FORWARD FUSELAGE ASSEMBLYp. 113
FIGURE 27A – COWL LANDING LIGHT INSTALLATION – 337 SERIAL 33701399 & ON F337 SERIAL F33700046 & ONp. 117
FIGURE 28 – LOWER FORWARD COWL SKINS & COMPONENTS – FT337 SERIAL F33700001 & ON T337 SERIAL 33701194 & ONp. 118
FIGURE 29 – LOWER FORWARD ENGINE MOUNT ASSEMBLYp. 120
FIGURE 30 – LOWER FORWARD ENGINE MOUNT ASSEMBLY – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 122
FIGURE 31 – FORWARD FIREWALL ASSEMBLYp. 124
FIGURE 32 – STATIONARY INSTRUMENT PANEL STRUCTURE ASSEMBLYp. 126
FIGURE 33 – AFT FUSELAGE STRUCTURE ASSEMBLYp. 129
FIGURE 34 – UPPER AFT FIREWALL & CONE ASSEMBLYp. 133
FIGURE 35 – UPPER AFT FIREWALL & CONE ASSEMBLY – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 136
FIGURE 36 – MAIN LANDING GEAR BULKHEAD ASSEMBLYp. 139
FIGURE 37 – LOWER CABIN SECTION STRUCTURE ASSEMBLYp. 141
FIGURE 38 – FUSELAGE BELLY SECTION ASSEMBLYp. 144
FIGURE 39 – CAMERA PROVISION & VIEWFINDER STRUCTURE & COMPONENTSp. 146
FIGURE 40 – LANDING GEAR ACTUATOR BULKHEAD ASSEMBLYp. 150
FIGURE 41 – FLOORBOARD INSTALLATIONp. 152
FIGURE 42 – WINDSHIELD & FOUL WEATHER WINDOW INSTALLATIONp. 155
FIGURE 43 – EMERGENCY WINDOW INSTALLATIONp. 157
FIGURE 44 – BAGGAGE DOOR & LUGGAGE SHELF INSTALLATIONp. 159
+ALIGHTING GEARp. 162
FIGURE 45 – NOSE GEAR INSTALLATIONp. 161
FIGURE 46 – NOSE GEAR STEERING SYSTEM INSTALLATIONp. 163
FIGURE 47 – NOSE GEAR SHOCK STRUT ASSEMBLYp. 165
FIGURE 48 – NOSE GEAR WHEEL & TIRE ASSEMBLYp. 168
FIGURE 49 – SHIMMY DAMPENER ASSEMBLYp. 169
+MAIN GEARp. 172
FIGURE 50 – MAIN LANDING GEAR INSTALLATIONp. 171
FIGURE 51 – MAIN GEAR WHEEL & BRAKE ASSEMBLYp. 173
+GEAR LINKAGEp. 175
FIGURE 52 – MAIN GEAR LINKAGE INSTALLATIONp. 175
+LANDING GEAR DOORSp. 176
FIGURE 53 – NOSE GEAR DOORS & TORQUE TUBE INSTALLATIONp. 177
FIGURE 54 – MAIN GEAR STRUT DOOR LINKAGE INSTALLATIONp. 179
FIGURE 55 – MAIN GEAR DOORS INSTALLATIONp. 181
+GEAR LOCKING MECHANISMp. 184
FIGURE 56 – MAIN GEAR UPLOCK INSTALLATIONp. 183
FIGURE 57 – MAIN GEAR DOWNLOCK INSTALLATIONp. 185
+DOORp. 188
FIGURE 58 – CABIN DOOR INSTALLATIONp. 189
FIGURE 59 – CABIN DOOR LATCH ASSEMBLYp. 191
+UPHOLSTERYp. 194
FIGURE 60 – CABIN TOP, REAR FIREWALL & GLARESHIELD UPHOLSTERY INSTALLATIONp. 193
FIGURE 61 – CABIN SIDE PANELS & BAGGAGE DOOR UPHOLSTERY INSTALLATIONp. 197
FIGURE 62 – CABIN DOOR UPHOLSTERY INSTALLATIONp. 200
FIGURE 63 – FLOORBOARD & FRONT FIREWALL UPHOLSTERY INSTALLATIONp. 202
+SEATSp. 205
+FIGURE 64 – AIRPLANE SEATING ARRANGEMENTp. 204
SHEET 1p. 204
SHEET 2p. 206
FIGURE 65 – INFINITE ADJUST FRONT SEAT INSTALLATION – 337 SERIAL 33701194 THRU 33701398 F337 SERIAL F33700001 THRU F33700045p. 208
FIGURE 65A – INFINITE ADJUST FRONT SEAT INSTALLATION – 337 SERIAL 33701399 THRU 33701462 F337 SERIAL F33700046 THRU F33700055p. 214
FIGURE 66 – ARTICULATING CO-PILOT SEAT INSTALLATION – 337 SERIAL 33701194 THRU 33701398 F337 SERIAL F33700001 THRU F33700045p. 218
FIGURE 66A – ARTICULATING CO-PILOT SEAT INSTALLATION – 337 SERIAL 33701399 THRU 33701462 F337 SERIAL F33700046 THRU F33700055p. 222
FIGURE 67 – CENTER SEATS INSTALLATION – 337 SERIAL 33701194 THRU 33701398 F337 SERIAL F33700001 THRU F33700045p. 226
FIGURE 67A – CENTER SEATS INSTALLATION – 337 SERIAL 33701399 THRU 33701462 F337 SERIAL F33700046 THRU F33700055p. 230
FIGURE 68 – REAR SEAT INSTALLATIONp. 234
FIGURE 69 – FIFTH & SIXTH SEAT INSTALLATIONp. 238
+INSTRUMENTSp. 241
FIGURE 70 – STATIONARY PANEL EQUIPMENT INSTALLATIONp. 242
FIGURE 71 – SHOCK MOUNTED PANEL INSTALLATIONp. 246
FIGURE 72 – ENGINE INSTRUMENT CLUSTER INSTALLATIONp. 249
+INSTRUMENT LIGHTS & SWITCHESp. 251
FIGURE 73 – INSTRUMENT LIGHTS & SWITCHES INSTALLATIONp. 250
+FUSELAGE EQUIPMENTp. 255
FIGURE 74 – FUSELAGE EQUIPMENT INSTALLATIONp. 254
+CABIN EQUIPMENTp. 258
FIGURE 75 – STRETCHER INSTALLATIONp. 258
+PROPELLERp. 260
FIGURE 76 – PROPELLER INSTALLATIONp. 259
FIGURE 77 – PROPELLER ASSEMBLY – 337 SERIAL 33701194 THRU 33701316 F337 SERIAL F33700001 THRU F33700024p. 261
FIGURE 77A – PROPELLER ASSEMBLY – 337 SERIAL 33701317 & ON F337 SERIAL F33700025 & ONp. 265
+ANTI-ICEp. 268
FIGURE 78 – PROPELLER ANTI-ICE INSTALLATIONp. 267
FIGURE 78A – WINDSHIELD ANTI-ICE INSTALLATION – 337 SERIAL 33701387 & ON F337 SERIAL F33700046 & ONp. 269
+COWLp. 272
FIGURE 79 – FORWARD ENGINE COWL & NOSE CAP INSTALLATIONp. 271
FIGURE 80 – FORWARD ENGINE COWL & NOSE CAP INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 273
FIGURE 81 – REAR ENGINE COWL & NOSE CAP INSTALLATIONp. 275
FIGURE 82 – AIR SCOOP INSTALLATION – REAR COWLp. 279
+ENGINEp. 282
FIGURE 83 – FRONT ENGINE INSTALLATIONp. 281
FIGURE 84 – FRONT TURBOCHARGED ENGINE INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 285
FIGURE 85 – REAR ENGINE INSTALLATIONp. 288
FIGURE 86 – REAR TURBOCHARGED ENGINE INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 292
FIGURE 87 – ENGINE COMPONENTS & ASSOCIATED ACCESSORIESp. 294
FIGURE 88 – FRONT TURBOCHARGER AIR INLET INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 295
FIGURE 89 – REAR TURBOCHARGER AIR INLET INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 297
FIGURE 90 – FRONT TURBOCHARGER INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 299
FIGURE 91 – REAR TURBOCHARGER INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 301
FIGURE 92 – FRONT EXHAUST VALVE & CONTROLLER INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 303
FIGURE 93 – REAR EXHAUST VALVE & CONTROLLER INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 307
FIGURE 94 – INDUCTION AIR BOX ASSEMBLYp. 309
FIGURE 95 – PROPELLER GOVERNOR ASSEMBLYp. 310
FIGURE 96 – FRONT EXHAUST SYSTEM INSTALLATIONp. 312
FIGURE 97 – REAR EXHAUST STACK INSTALLATIONp. 314
FIGURE 98 – FRONT ENGINE EXHAUST SYSTEM & COMPONENTS – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 316
FIGURE 99 – REAR ENGINE EXHAUST SYSTEM & COMPONENTS – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 318
FIGURE 100 – FRONT ENGINE BAFFLES INSTALLATIONp. 320
FIGURE 101 – FRONT ENGINE BAFFLES INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 324
FIGURE 102 – REAR ENGINE BAFFLES INSTALLATIONp. 326
FIGURE 103 – REAR ENGINE BAFFLES INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 330
FIGURE 104 – UNFEATHERING SYSTEM INSTALLATIONp. 332
FIGURE 106 – TORQUE TUBE & MOTOR INSTALLATIONp. 335
FIGURE 107 – WINTERIZATION EQUIPMENT INSTALLATIONp. 338
+ENGINE SYNCHRONIZATIONp. 334
FIGURE 105 – PROPELLER SYNCHRONIZER INSTALLATIONp. 334
+HEATING & VENTILATINGp. 341
FIGURE 108 – CABIN VENTILATING SYSTEM INSTALLATIONp. 340
FIGURE 109 – CABIN HEATING SYSTEM INSTALLATION – 337 SERIAL 33701194 THRU 33701316 F337 SERIAL F33700001 THRU F33700024p. 344
FIGURE 109A – CABIN HEATING SYSTEM INSTALLATION – 337 SERIAL 33701317 & ON F337 SERIAL F33700025 & ONp. 348
FIGURE 110 – CABIN HEATING SYSTEM INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 352
FIGURE 111 – CABIN HEATER INSTALLATION – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 357
FIGURE 112 – COMBUSTION AIR BLOWER & MOTOR ASSEMBLY – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 360
+BRAKE SYSTEMp. 363
FIGURE 113 – BRAKE SYSTEM INSTALLATIONp. 362
FIGURE 114 – HYDRAULIC PARKING BRAKE INSTALLATIONp. 365
FIGURE 115 – RUDDER & BRAKE PEDAL INSTALLATIONp. 367
FIGURE 116 – BRAKE MASTER CYLINDER ASSEMBLYp. 370
+FLIGHT CONTROLSp. 372
FIGURE 117 – CONTROL COLUMN INSTALLATIONp. 371
+FIGURE 118 – CONTROL WHEEL & SWITCHES INSTALLATIONp. 374
SHEET 1p. 374
SHEET 2p. 375
FIGURE 119 – ENGINE CONTROLS INSTALLATIONp. 378
FIGURE 121 – AILERON CONTROL SYSTEM INSTALLATIONp. 384
FIGURE 122 – ELEVATOR CONTROL SYSTEM INSTALLATIONp. 388
FIGURE 123 – ELEVATOR TRIM CONTROL INSTALLATIONp. 390
FIGURE 124 – ELEVATOR ELECTRIC TRIM SYSTEM INSTALLATIONp. 394
FIGURE 125 – FLAP CONTROL SYSTEM INSTALLATIONp. 396
FIGURE 126 – FLAP CONTROL DETAIL INSTALLATIONp. 400
FIGURE 127 – FLAP ACTUATOR SUPPORT & PULLEYS ASSEMBLYp. 402
FIGURE 128 – FLAP ACTUATOR & MOTOR INSTALLATIONp. 404
FIGURE 129 – FLAP & ELEVATOR TRIM INTERCONNECT SYSTEMp. 406
FIGURE 130 – RUDDER CONTROL SYSTEM INSTALLATIONp. 408
FIGURE 132 – RUDDER TRIM SYSTEM INSTALLATIONp. 414
+CONTROL QUADRANTp. 381
FIGURE 120 – CONTROL QUADRANT INSTALLATIONp. 382
+CAMERA PROVISIONp. 411
FIGURE 131 – CAMERA PROVISION INSTALLATIONp. 412
+PITOT SYSTEMp. 418
+FIGURE 133 – PITOT SYSTEM INSTALLATIONp. 416
SHEET 1p. 416
SHEET 2p. 417
+MANIFOLD PRESSURE & FUEL FLOWp. 421
FIGURE 134 – MANIFOLD PRESSURE & FUEL FLOW INSTALLATIONp. 420
+FUEL SYSTEMp. 423
FIGURE 135 – FUEL SYSTEM & SELECTOR VALVE INSTALLATION – WING & CONSOLEp. 422
FIGURE 136 – FUEL SYSTEM & SELECTOR VALVE INSTALLATION – WING & CONSOLE – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 426
FIGURE 137 – FUEL SELECTOR GEAR BOX INSTALLATIONp. 428
FIGURE 138 – OVERHEAD CONSOLE INSTALLATIONp. 430
FIGURE 139 – FUEL SYSTEM INSTALLATION – FRONT ENGINE TO FUSELAGE ROOTp. 432
FIGURE 140 – FUEL SYSTEM INSTALLATION – FRONT ENGINE TO FUSELAGE ROOT – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001 & ONp. 435
FIGURE 141 – FUEL SYSTEM INSTALLATION – FUSELAGE REAR FIREWALL TO ROOT RIBp. 439
FIGURE 142 – FUEL SYSTEM INSTALLATION – FUSELAGE REAR FIREWALL TO ROOT RIB – T337 SERIAL 33701194 & ON FT337 SERIAL F33700001& ONp. 441
FIGURE 143 – FUEL PRIMER INSTALLATIONp. 444
FIGURE 144 – FUEL STRAINER ASSEMBLYp. 446
FIGURE 145 – FUEL SELECTOR VALVE ASSEMBLYp. 447
+OIL SYSTEMp. 449
FIGURE 146 – OIL SYSTEM INSTALLATIONp. 448
FIGURE 147 – OIL PRESSURE SYSTEM – BOURDON TUBE TYPEp. 450
+VACUUM SYSTEMp. 453
FIGURE 148 – VACUUM SYSTEM & GYRO INSTALLATIONp. 452
+HYDRAULIC SYSTEMp. 455
FIGURE 149 – HYDRAULIC POWER PACK INSTALLATIONp. 456
FIGURE 150 – DUAL HYDRAULIC POWER PACK INSTALLATIONp. 458
FIGURE 151 – HYDRAULIC POWER PACK UNIT INSTALLATIONp. 462
FIGURE 152 – HYDRAULIC POWER PACK BODY ASSEMBLYp. 465
FIGURE 153 – POWER PACK MANIFOLD ASSEMBLYp. 467
FIGURE 154 – EMERGENCY HAND PUMP ASSEMBLYp. 468
FIGURE 155 – HYDRAULIC PUMP ASSEMBLYp. 470
FIGURE 156 – HYDRAULIC SYSTEM INSTALLATION – NOSE GEAR & NOSE GEAR DOORSp. 471
FIGURE 156A – VALVE ASSEMBLY – DOOR CLOSE LOCK – 337 SERIAL 33701427 & ON F337 SERIAL F33700052 & ONp. 474
FIGURE 157 – NOSE GEAR ACTUATOR ASSEMBLY – 337 SERIAL 33701194 THRU 33701426 F337 SERIAL F33700001 THRU F33700035p. 475
FIGURE 157A – NOSE GEAR ACTUATOR ASSEMBLY – 337 SERIAL 33701427 & ON F337 SERIAL F33700036 & ONp. 476
FIGURE 158 – HYDRAULIC SYSTEM INSTALLATION – STA. 65.00 TO 135.45p. 478
FIGURE 159 – HYDRAULIC SYSTEM INSTALLATION – STA. 135.45 TO 160.50p. 480
FIGURE 160 – MAIN GEAR ACTUATOR & U-JOINT ASSEMBLYp. 483
FIGURE 161 – HYDRAULIC SYSTEM INSTALLATION – STA. 160.50 TO 184.00p. 485
FIGURE 162 – NOSE GEAR & MAIN GEAR STRUT DOORS ACTUATOR ASSEMBLY – 337 SERIAL 33701194 THRU 33701426 F337 SERIAL F33700001 THRU F33700035p. 488
FIGURE 162A – NOSE GEAR & MAIN GEAR STRUT DOORS ACTUATOR ASSEMBLY – 337 SERIAL 33701427 & ON F337 SERIAL F33700036 & ONp. 490
FIGURE 163 – UPLOCK & DOWNLOCK CYLINDER INSTALLATIONp. 491
+ELECTRICAL EQUIPMENTp. 492
FIGURE 164 – FUSELAGE ELECTRICAL EQUIPMENT INSTALLATIONp. 493
FIGURE 165 – LANDING GEAR SWITCHES INSTALLATIONp. 497
FIGURE 166 – ALTERNATOR INSTALLATIONp. 499
FIGURE 167 – CIRCUIT BREAKER PANEL INSTALLATIONp. 501
FIGURE 167A – CIRCUIT BREAKER PANEL INSTALLATION – 337 SERIAL 33701317 & ON F337 SERIAL F33700025 & ONp. 502
FIGURE 168 – FLASHING BEACON INSTALLATIONp. 504
FIGURE 169 – GROUND SERVICE PLUG INSTALLATIONp. 505
FIGURE 170 – BATTERY BOX INSTALLATIONp. 506
+OXYGEN SYSTEMp. 508
FIGURE 171 – OXYGEN SYSTEM INSTALLATIONp. 507
+DE-ICE SYSTEMp. 512
FIGURE 172 – DE-ICE SYSTEM INSTALLATIONp. 511
FIGURE 173 – DE-ICE SYSTEM DETAILS – FIREWALL TO ENGINEp. 515
+CARGO PACKp. 520
FIGURE 174 – CARGO PACK INSTALLATIONp. 519
NUMERICAL INDEXp. 521
Together these sections give a technician figure-by-figure, part-by-part coverage of the airframe from nose to tail boom, with each exploded-view illustration keyed to a facing parts list showing part number, description, units per assembly, and finish/color usability codes.
Why Get This Cessna 337 Parts Catalog
Whether you’re sourcing a replacement part, verifying a part number before ordering, or cataloging inventory for a 337 or T337 Super Skymaster restoration, this Cessna 337 & T337 Super Skymaster Illustrated Parts Catalog gives you the exact factory-format reference the aircraft was documented with. Correct part numbers and finish/color codes matter on this airframe – interior trim and paint parts require a second dash number matched to the airplane’s own Finish & Trim plate, and this catalog walks through that exact process. This 1970-1972 Super Skymaster parts catalog downloads instantly as a PDF after purchase – no shipping, no waiting. Read it on a laptop, tablet, or phone in the hangar, or print the pages you need at the bench.
Reviews
There are no reviews yet.
