DOOSAN DX700LC EXCAVATOR PARTS MANUAL 950106-00011BEF – PDF DOWNLOAD

Description

DOOSAN DX700LC EXCAVATOR PARTS MANUAL 950106-00011BEF – PDF DOWNLOAD

DESCRIPTION:

DOOSAN DX700LC EXCAVATOR PARTS MANUAL 950106-00011BEF – PDF DOWNLOAD

TABLE OF CONTENTS:

DOOSAN DX700LC EXCAVATOR PARTS MANUAL 950106-00011BEF – PDF DOWNLOAD

● ENGINE PARTS
Fig. 005 ENGINE GASKET KIT KIT DE GARNITURE DE MOTEUR 005-1
010 CYLINDER HEAD COVER COUVERTURE DE CULASSE 010-1
011 CYLINDER HEAD CULLASSE 011-1
012 CYLINDER BLOCK BLOC CYLINDRE 012-1
013 OIL PAN AND LEVEL GAUGE BAC A HUILE ET MESURE DE LEVIER 013-1
014 CAMSHAFT AND VALVE ARBRE A CAMES ET VALVE 014-1
015 CRANKSHAFT & PISTON AND FLYWHEEL VILEBREQUIN ; PISTON ET VOLANT 015-1
020 TIMING GEAR CASE AND FLYWHEEL HOUSING CAISSE DE VITESSE DE SYNCHRONISATION 020-1
025 INLET MANIFOLD COLLECTEUR D’ADMISSION 025-1
027 EXHAUST MANIFOLD TUBULURE D’CECHAPPEMENT 027-1
028 BREATHER SYSTEM SYSTÈME DE RENIFLARD 028-1
030 WATER PUMP AND CORROSION RESISTOR POMPE À EAU ET RÉSISTANCE DE CORROSION 030-1
031 THERMOSTAT AND HOUSING THERMOSTAT ET LOGEMENT 031-1
032 WATER PIPING CONDUITES A EAU 032-1
033 IDLE PULLEY POULIE A VIDE 033-1
036 TURBO CHARGER & OIL PIPE CHARGEUR DE TURBO 036-1
038 FAN DRIVE PUMP MOUNTING SUPPORT DE POMPE D’ENTRAÎNEMENT 038-1
040 FUEL INJECTION SYSTEM SYSTEME D’INJECTION DE CARBURANT 040-1
041 FUEL FILTER AND BRACKET FILTRE ET PARENTHÈSE À ESSENCE 041-1
042 FUEL PUMP AND PIPE POMPE ET PIPE À ESSENCE 042-1
050 OIL COOLER AND OIL FILTER RÉFRIGÉRANT À HUILE ET FILTRE À HUILE 050-1
051 OIL PUMP AND OIL STRAINER POMPE D’HUILE ET EPURATEUR D’HUILE 051-1
052 OIL AND VACUUM PIPING ENGINE PÉTROLE ET MOTEUR SIFFLANT DE VIDE 052-1
057 EMISSION PIPING TUYAUTERIE D’ÉMISSION 057-1
060 ENGINE ELECTRICAL CONTROL PARTS PARTIES COMMANDE ÉLECTRIQUES DE MOTEUR060-1
065 STARTER DEMARREUR 065-1
090 POWER TAKE OFF FLYWHEEL LA PUISSANCE ENLÈVENT LE VOLANT 090-1
810 WIRING HARNESS HARNAIS DE CÂBLAGE 810-1
815 FIXING PARTS WIRING HARNESS LA FIXATION PARTIE LE HARNAIS DE CÂBLAGE 815-13130 BUCKET ASS’Y – 3.3m³ GODET 3130-1
3140 BOOM CYLINDER VERIN DE FLECHE 3140-1
3150 BOOM PIPING CONDUITES DE FLECHE 3150-1
3151 BOOM PIPING CONDUITES DE FLECHE 3151-1
3160 ARM CYLINDER VERIN DE BALANCIER 3160-1
3170 LUBRICATION PIPING – BOOM LUBRIFICATION 3170-1
3180 ARM PIPING CONDUITES DE BALANCIER 3180-1
3190 LUBRICATION PIPING – ARM 3.55m LUBRIFICATION 3190-1
● HYDRAULIC PARTS
Fig. 4100 MAIN PUMP POMPE 4100-1
4110 REGULATOR – FRONT REGULATEUR – AVANT 4110-1
4120 REGULATOR – REAR REGULATEUR – ARRIERE 4120-1
4130 GEAR PUMP POMPE 4130-1
4140 SWING MOTOR MOTEUR D’ORIENTATION 4140-1
4150 SWING REDUCTION GEAR REDEUTEUR D’ORIENTATION 4150-1
4160 TRAVEL MOTOR MOTEUR DE TRANSLATION 4160-1
4170 TRAVEL REDUCTION GEAR BOITE REDUCTEUR 4170-1
4180 CONTROL VALVE(1) DISTRIBUTEUR 4180-1
4190 CONTROL VALVE(2) DISTRIBUTEUR 4190-1
4200 REMOTE CONTROL VALVE VANNE DE COMMAND A DISTANCE 4200-1
4210 PEDAL VALVE VANNE 4210-1
4220 SOLENOID VALVE VANNE 4220-1
4230 PUMP – FAN DRIVE POMPE D’ENTRAINEMENT DE VENTILATEUR 4230-1
4240 FAN MOTOR – RADIATOR MOTEUR DE VENTILATEUR DE RADIATEUR 4240-1
4250 FAN MOTOR – OIL COOLER MOTEUR DE VENTILATEUR 4250-1
4260 BOOM CYLINDER VERIN DE FLECHE 4260-1
4270 ARM CYLINDER VERIN DE BALANCIER 4270-1
4280 BUCKET CYLINDER VERIN DE GODET 4280-1
4290 PEDAL VALVE – TWO WAY & ROTATING VANNE DE PEDALE 4290-1
4300 PEDAL VALVE – STRAIGHT TRAVEL VALVE DE PEDALE – VOYAGE DROIT 4300-1
4310 ARM CYLINDER – BOOM 6.65m VERIN DE BALANCIER 4310-1
4320 BUCKET CYLINDER – ARM 2.6m/2.9m VERIN DE GODET 4320-1
● OTHER PARTS
Fig. 5100 TOOLS OUTILLAGE 5100-1
5 DX700LC
5110 SPARE PARTS PIECES DE RECHANGE 5110-1
5120 DECAL – CABIN(EXPORT) DECALQUE 5120-1
5130 DECAL – EXPORT DECALQUE 5130-1
5140 DECAL – CABIN(EUROPE) DECALQUE 5140-1
5150 DECAL – EUROPE DECALQUE 5150-1
5160 DECAL – MACHINE NAME DECAL 5160-1
5170 DECAL – LUBRICATION(EXPORT) DECAL 5170-1
5180 DECAL – LUBRICATION(EUROPE) DECAL 5180-1
5190 DECAL – SPEC DECAL 5190-1
5200 DECAL – FUSE BOX DECAL 5200-1
5210 DECAL – SOUND DECAL 5210-1
5220 DECAL – LIFTING CAPA DECALQUE 5220-1
5230 DECAL – PATTERN CHANGE DECAL 5230-1
5240 DECAL – PATTERN CHANGE DECAL 5240-1
5250 SPARE PARTS – NA PIECES DE RECHANGE 5250-1
5260 DECAL – EPA(NA) DECALQUE 5260-1
5270 DECAL – EPA(EMEA) DECALQUE 5270-1
5280 DECAL – BOOM 7.7m DECALQUE 5280-1
5290 DECAL – BOOM 6.65m DECALQUE 5290-1
5300 DECAL – OIL LEVEL DECALQUE 5300-1
● OPTION PARTS
Fig. 6100 MAIN PIPING – ONE WAY CONDUITES DE BATI PRINCIPAL 6100-1
6110 ONE WAY PIPING – WITH FILTER TUYAUTERIE A SENS UNIQUE 6110-1
6120 PILOT PIPING – ONE & TWO WAY CONDUITES DE PILOTE 6120-1
6130 MAIN PIPING – TWO WAY CONDUITES DE BATI PRINCIPAL 6130-1
6140 TWO WAY PIPING – WITH FILTER TUYAUTERIE DE DEUX MANIERES 6140-1
6150 PILOT PIPING – TWO WAY(1) CONDUITES DE PILOTE 6150-1
6160 PILOT PIPING – TWO WAY(2) CONDUITES DE PILOTE 6160-1
6170 FLOOR MAT – ONE PEDAL PLANCHER 6170-1
6180 BOOM PIPING – ONE & TWO WAY(BOOM 7.7m) CONDUITES DE FLECHE 6180-1
6190 ARM PIPING – ONE & TWO WAY(ARM 3.55m) CONDUITES DE BALANCIER 6190-1
6200 MAIN PIPING – ROTATING CONDUITES DE PRINCIPAL 6200-1
6210 PILOT PIPING(1) – ROTATING CONDUITES DE PILOTE 6210-1
6220 PILOT PIPING(2) – ROTATING CONDUITES DE PILOTE 6220-1
6230 BOOM PIPING – ROTATING TUYAUTERIE DE PERCHE – TOURNANT
6230-1
6240 ARM PIPING – ROTATING (ARM 3.55m) CONDUITES DE BALANCIER 6240-1
6250 PILOT PIPING – TWO WAY + ROTATING CONDUITES DE PILOTE 6250-1
6260 PILOT PIPING – STRAIGHT TRAVEL CONDUITES DE PILOTE 6260-1
6270 FLOOR MAT – ONE PEDAL PLANCHER 6270-1
6280 FLOOR MAT – TWO PEDAL PLANCHER 6280-1
6290 FLOOR MAT – THREE PEDAL PLANCHER 6290-1
6300 PILOT PIPING – TWO PUMP CONDUITES DE PILOTE 6300-1
6310 SWITCH – TWO PUMP POMPE DEUX ELECTRIQUE 6310-1
6320 SWING ALARM AVERTISSEUR 6320-1
6330 MAIN PIPING – QUICK FIT CONDUITES DE BATI PRINCIPAL 6330-1
6340 ELECTRIC PARTS – QUICK CLAMP BRIDE RAPIDE 6340-1
6350 BOOM PIPING – QUICK CLAMP CONDUITES DE FLECHE 6350-1
6360 ARM PIPING – QUICK FIT CONDUITES DE BALANCIER 6360-1
6370 UNDER COVER TOLES IMFERIEVRES 6370-1
6380 TRACK GUARD TRAIN DE GARDE 6380-1
6390 TRACK SHOE – 750G MAILLON DE CHAINE 6390-1
6400 TRACK SHOE – 900G MAILLON DE CHAINE 6400-1
6410 FUEL HEATER RECHAUFFEUR DE CARBURANT 6410-1
6420 LOWER WIPER ABAISSEZ L’ESSUIE-GLACE 6420-1
6430 WORKING LAMP – REAR AVERTISSEUR RELAIS 6430-1
6440 WORKING LAMP(6-LAMP) LAMPE FONCTIONNANTE 6440-1
6450 WORKING LAMP – 2 LAMP(GUARD) LAMPE FONCTIONNANTE 6450-1
6460 WORKING LAMP – 6 LAMP(GUARD) LAMPE FONCTIONNANTE 6460-1
6470 ROTATING BEACON(TELESCOPIC) FEU DE CIRCULATION 6470-1
6480 ROTATING BEACON(TELESCOPIC) FEU DE CIRCULATION 6480-1
6490 ROTATING BEACON-WITH FOGS FEU DE CIRCULATION 6490-1
6500 RAIN SHIELD BOUCLIER DE PLUIE 6500-1
6510 RAIN SHIELD & LAMP MOUNTING BOUCLIER ET DE LAMPE DE PLUIE 6510-1
6520 CABIN LOWER GUARD LA CARLINGUE ABAISSENT LA GARDE 6520-1
6530 WINDOW GUARD GARDE DE FENETRE 6530-1
6540 FOGS GUARD ASS’Y EMBRUME LA GARDE ASS’Y 6540-1
6550 GUARD ASS’Y – CABIN ENSEMBLE DE GARDE 6550-1
6560 TOP GUARD ASS’Y ENSEMBLE DE GARDE SUPERIEURE 6560-1
6570 ARM – 2.9m BALANCIER 6570-1
6580 ARM PIPING – ARM 2.9m CONDUITES DE BALANCIER 6580-1
6590 LUBRICATION PIPING – ARM 2.9m LUBRIFICATION 6590-1
7
6600 ARM PIPING – ONE & TWO WAY(ARM 2.9m) CONDUITES DE BALANCIER 6600-1
6610 ARM PIPING – QUICK FIT(ARM 2.9m) CONDUITES DE BALANCIER 6610-1
6620 ARM PIPING – ROTATING (ARM 2.9m) CONDUITES DE BALANCIER 6620-1
6630 BOOM CYLINDER COVER COUVERCLE DE VERIN DE FLECHE 6630-1
6640 BUCKET CYLINDER COVER COUVERCLE DE VERIN DE GODET 6640-1
6650 BOOM – 6.65m FLECHE 6650-1
6660 BOOM PIPING – BOOM 6.65m CONDUITES DE FLECHE 6660-1
6661 BOOM PIPING – BOOM 6.65m CONDUITES DE FLECHE 6661-1
6670 ARM CYLINDER – BOOM 6.65m VERIN DE BALANCIER 6670-1
6680 LUBRICATION PIPING – BOOM 6.65m LUBRIFICATION 6680-1
6690 BOOM PIPING – ONE & TWO WAY(BOOM 6.65m) CONDUITES DE FLECHE 6690-1
6700 BOOM PIPING – QUICK CLAMP(BOOM 6.65m) CONDUITES DE FLECHE 6700-1
6710 BOOM PIPING – ROTATING(BOOM 6.65m) TUYAUTERIE DE PERCHE – TOURNANT 6710-1
6720 BUCKET – 2.5㎥ GODET 6720-1
6730 BUCKET – 3.0㎥ GODET 6730-1
6740 BUCKET – 3.9㎥ GODET 6740-1
6750 BUCKET – 4.5㎥ GODET 6750-1
6760 BUCKET – 3.0㎥(H.D) GODET 6760-1
6770 BUCKET – 3.3㎥(H.D) GODET 6770-1
6780 BUCKET – 3.9㎥(H.D) GODET 6780-1
6790 BUCKET – 4.5㎥(H.D) GODET 6790-1
6800 ARM PIPING – ARM 2.9m(BOOM 6.65m) CONDUITES DE BALANCIER 6800-1
6810 ARM – 2.6m BALANCIER 6810-1
6820 ARM PIPING – ARM 2.6m CONDUITES DE BALANCIER 6820-1
6830 LUBRICATION PIPING – ARM 2.6m LUBRIFICATION 6830-1
6840 ARM PIPING – ONE & TWO WAY(ARM 2.6m) CONDUITES DE BALANCIER 6840-1
6850 ARM PIPING – QUICK FIT(ARM 2.6m) CONDUITES DE BALANCIER 6850-1
6860 ARM PIPING – ROTATING (ARM 2.6m) CONDUITES DE BALANCIER 6860-1
6870 ARM – 4.2m BALANCIER 6870-1
6880 ARM PIPING – ARM 4.2m CONDUITES DE BALANCIER 6880-1
6890 LUBRICATION PIPING – ARM 4.2m LUBRIFICATION 6890-1
6900 ARM PIPING – ONE & TWO WAY(ARM 4.2m) CONDUITES DE BALANCIER 6900-1
6910 ARM PIPING – QUICK FIT(ARM 4.2m) CONDUITES DE BALANCIER 6910-1
6920 ARM PIPING – ROTATING (ARM 4.2m) CONDUITES DE BALANCIER 6920-1
6930 BUCKET CYLINDER COVER – ARM 2.6m COUVERCLE DE VERIN DE GODET 6930-1
6940 FAN ASS’Y – TROPICAL VENTILATEUR 6940-1
6950 PILOT PIPING – PATTERN CHANGE(1) CONDUITES DE PILOTE 6950-1
6960 PILOT PIPING – PATTERN CHANGE(2) CONDUITES DE PILOTE 6960-1
6970 PILOT PIPING – BOOM LOCK VALVE CONDUITES DE PILOTE 6970-1
6980 LOCK VALVE PIPING – BOOM CONDUITES DE VERROU VANNE 6980-1
6990 PILOT PIPING – ARM LOCK VALVE CONDUITES DE PILOTE 6990-1
7000 ARM LOCK VALVE PIPING – BOOM 7.7m TUYAUTERIE DE VALVE DE SERRURE 7000-1
7010 ARM LOCK VALVE PIPING – BOOM 6.65m TUYAUTERIE DE VALVE DE SERRURE 7010-1
7020 OVERLOAD WARNING AVERTISSEMENT DE SURCHARGE 7020-1
7030 CD PLAYER PLAQUEUR DE CD 7030-1
7040 GUARD RAIL RAMBARDE 7040-1
7050 FLOOR MAT – TWO WAY PLANCHER 7050-1
7060 FLOOR MAT – TWO WAY + STT PLANCHER 7060-1
7070 BUCKET – 5.2㎥ GODET 7070-1
7080 BUCKET – 5.2㎥(H.D) GODET 7080-1
7090 WORKING LAMP – BOOM 6.65m AVERTISSEUR RELAIS 7090
DOOSAN DX700LC EXCAVATOR PARTS MANUAL 950106-00011BEF – PDF DOWNLOAD:

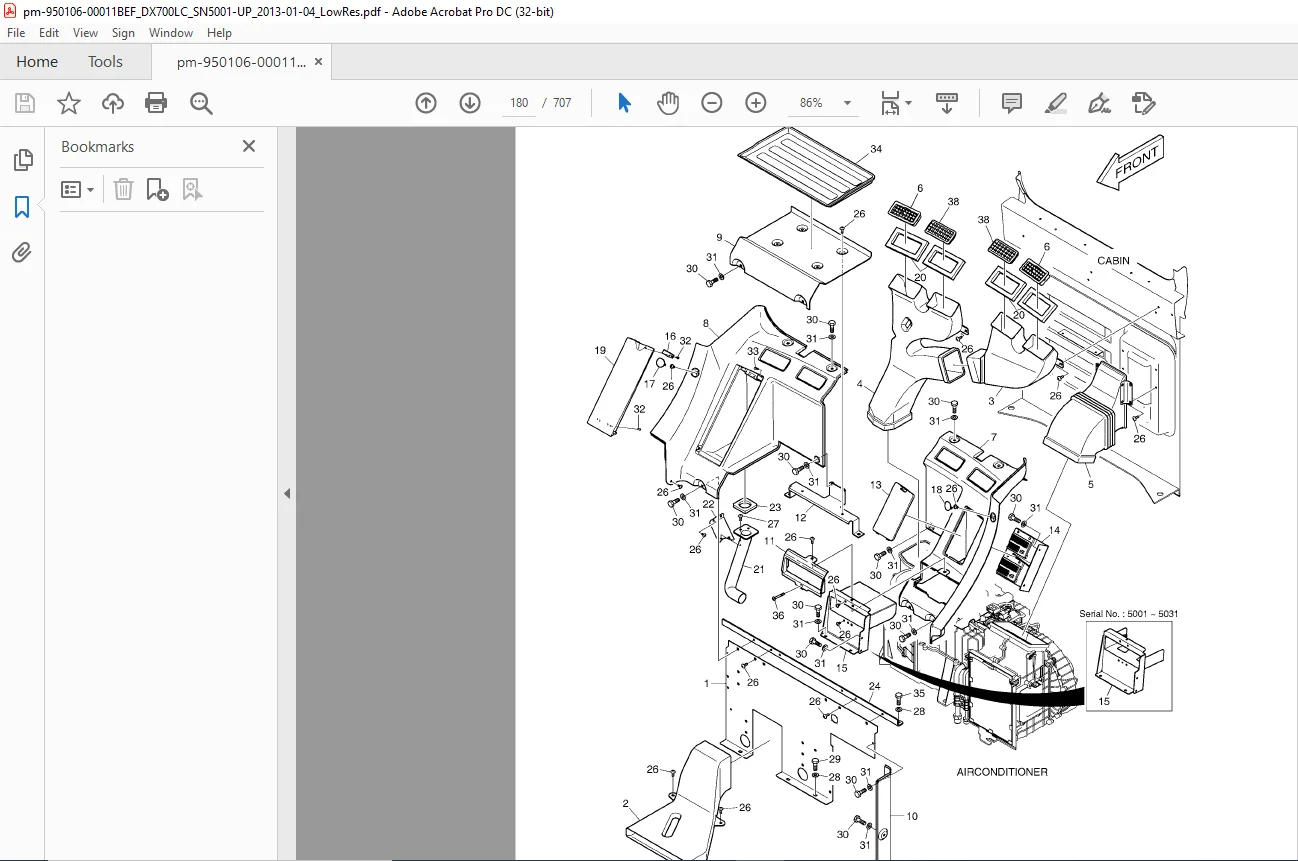

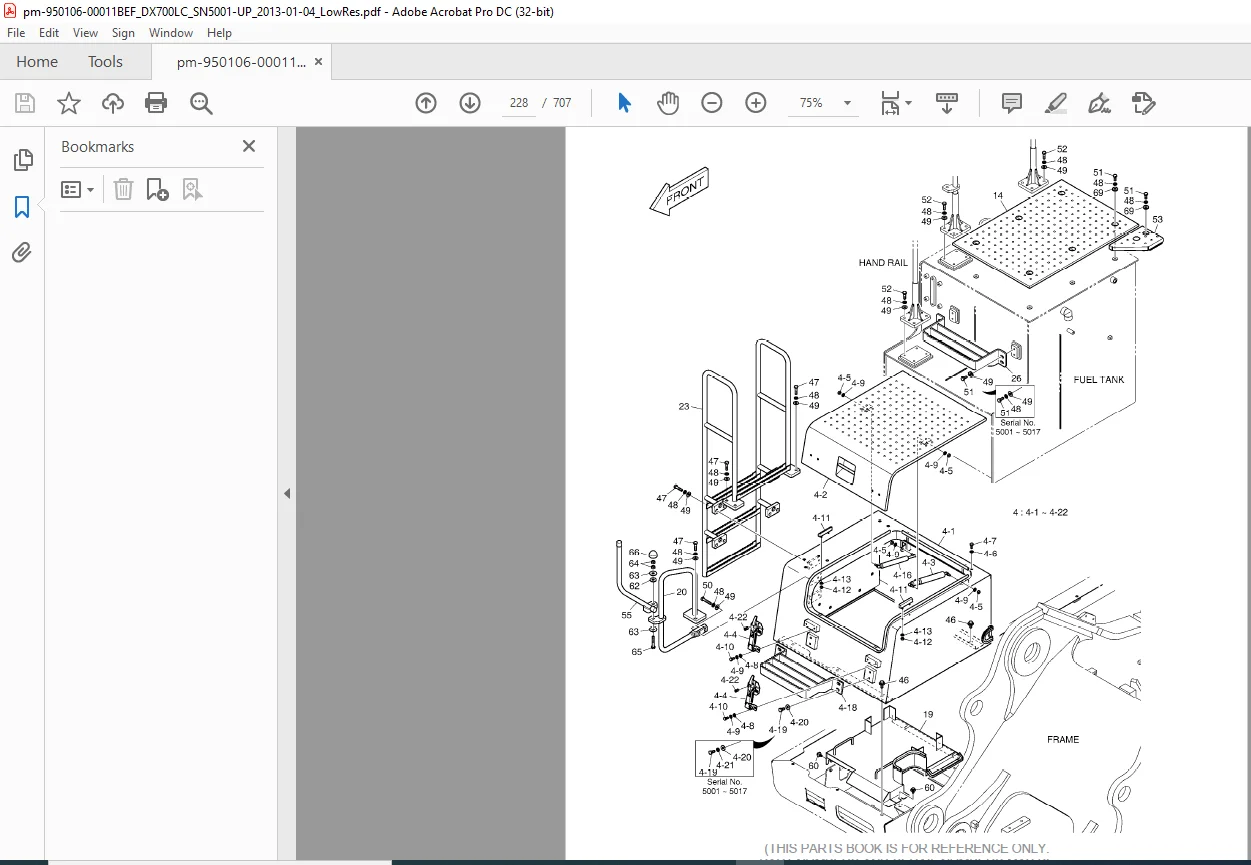

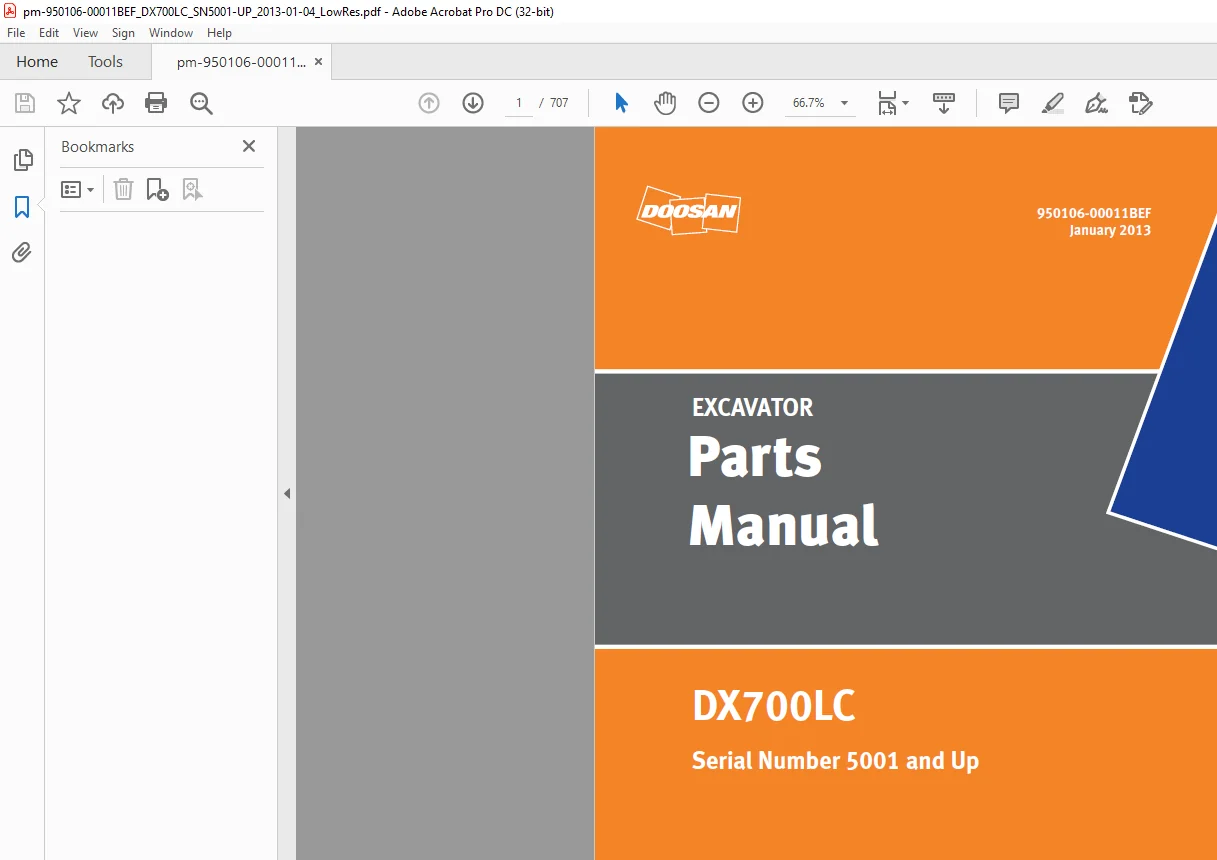

IMAGES PREVIEW OF THE MANUAL:
